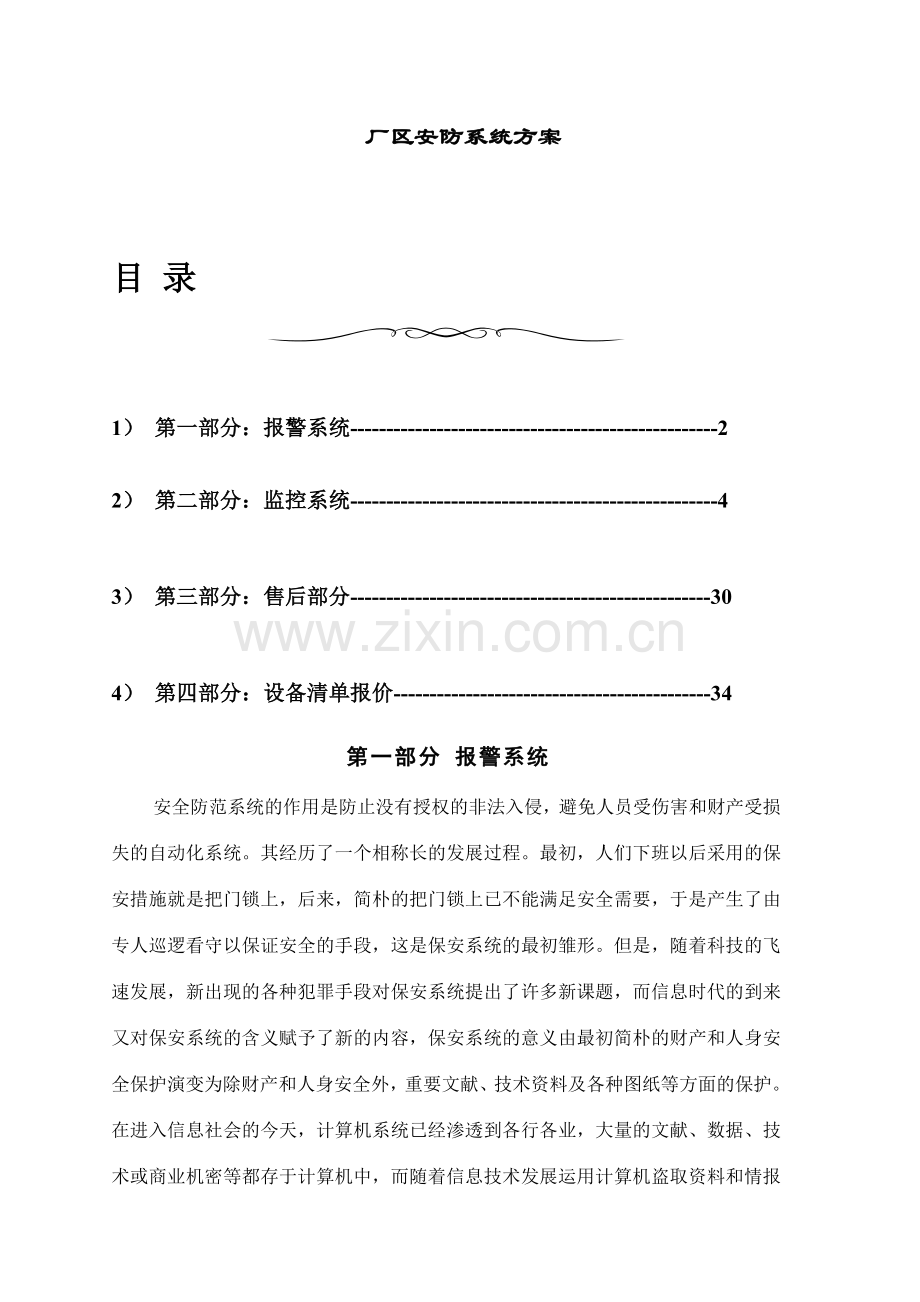

厂区安防系统方案.doc

厂区安防系统方案目 录1） 第一部分：报警系统-22） 第二部分：监控系统-43） 第三部分：售后部分-304） 第四部分：设备清单报价-34 第一部分 报警系统安全防范系统的作用是防止没有授权的非法入侵，避免人员受伤害和财产受损失的自动化系统。其经历了一个相称长的发展过程。最初，人们下班以后采用的保安措施就是把门锁上，后来，简朴的把门锁上已不能满足安全需要，于是产生了由专人巡逻看守以保证安全的手段，这是保安系统的最初雏形。但是，随着科技的飞速发展，新出现的各种犯罪手段对保安系统提出了许多新课题，而信息时代的到来又对保安系统的含义赋予了新的内容，保安系统的意义由最初简朴的财产和人身安全保护演变为除财产和人身安全外，重要文献、技术资料及各种图纸等方面的保护。在进入信息社会的今天，计算机系统已经渗透到各行各业，大量的文献、数据、技术或商业机密等都存于计算机中，而随着信息技术发展运用计算机盗取资料和情报的间谍活动或通过病毒破坏计算机信息系统的计算机犯罪行为已越来越多，所以，如何保护计算机信息系统已成为保安系统的又一项重要内容。现代保安系统从主线上讲已经不再是简朴的防止内偷外盗或者暴力抢劫的系统，而是一个全方位、多层次、立体化的综合智能安全管理系统。一方面，从防范的范围来说，它已涉及到公共安全系统、文物系统、金融系统及计算机信息系统等各个领域。另一方面，从防范手段来说，它已具有入侵探测报警、出入口通道控制、摄像机图像及声音探测复核、保安巡逻及通讯等各种措施，并且，随着计算机技术的发展，系统的智能化、集成化越来越成为现实，各种各样的智能产品及集成系统已相继面世。作为智能的体现，系统具有自动、手动或定期撤布防，能自动辨认、自动响应、自动解决并记录及自动诊断等一系列功能；而作为集成，许多厂家已经开发出（或者通过协议转换联手开发出）把防盗报警、巡更、闭路电视监控、出入口控制及停车场控制等系统集成在一起的系统，通过Windows 、Windows NT或Unix等操作系统上软件管理平台向用户提供了一个集中控制、集中管理且操作简便的集成管理系统，从技防角度来说已完全可以适应任何情况的需要。相对来说，人防与物防较技防发展速度要慢，加强组织管理，增强安全意识，提高保安人员素质，发展新产品、新材料，做到人防、物防、技防三者有机结合，从而到达防微杜渐，防范于未然。设计依据1、民用建筑电气设计规范（JGJ/T16-92）2、智能建筑设计规范（DBJ08-47-95）3、低压配电设计规范（GB50054-95）4、民用闭路监视电视系统工程技术规范（GB50198-94）5、安全防范工程程序与规定（GA/T75-14）6、中华人民共和国营业场合安全防范工程设计规范（GB/T 16676-1996）7、民用闭路监视电视系统工程技术规范（GB50198-94）8、安全防范系统通用图形符号（GA/T74-2023）9、工业电视系统工程设计规范（GBJ115-87）10、工业公司通信接地设计规范（BGJ79-85）11、建筑智能化系统工程设计标准（J10017-2023） 随着社会的发展，经济的繁荣，现代化科学技术得到越来越广泛的应用。运用现代高科技技术手段，通过使用周界防盗报警系统，可以有效地防止不法人员通过围墙进入区域内，对加强治安保卫，消除事故隐患，防止犯罪发生，都有着不可替代的重要作用，是公司步入现代化管理的重要标志之一。一、系统设计总体规定1、高效严密的红外周界保护网在区域的围墙上安装多对红外对射探头，用人眼无法看见红外光束在区域围墙上形成严密的保护网，一旦有不法人员想通过围墙翻入厂区，就会立即触发报警，并在报警主机上显示出相应的区域，保安人员可以迅速出动来到事发地点。2、分区设防和突发事件的解决可以分别控制每个区域的启动和关闭，并能显示报警的具体位置，以便保安人员迅速了解报警地点，及时做出反映。3、强大的扩展能力：本系统主机采用多路报警结构，具有良好的扩容性,便于此后其他场合报警点的扩容。4、系统的合理性和性能价格比：在保证系统功能稳定可靠的同时，尽量减少业主的投资，得到最优的性能和服务。三、规范标准周界防盗报警系统方案设计遵循的规范标准如下：1、民用建筑电气设计规范JCJ/T 16-922、中华人民共和国公共安全行业标准GA38-923、民用闭路监控系统工程技术规范GB 50178-944、安全防范工程程序与规定GA/T 75-945、防盗报警控制器通用技术条件GB12663-906、保安安保监控工程技术规范GA/T 76-967、安全防范工程费用预算编制方法GA/T 70-94四、设计方案举例考虑贵单位保密及保安，我们对贵单位报警系统方案设计如下：1、 在区域的围墙上安装多对红外对射探头，用人眼无法看见红外光束在厂区围墙上形成严密的保护网，一旦有不法人员想通过围墙翻入厂区，就会立即触发报警，并在报警主机上显示出相应的区域，保安人员可以迅速出动来到事发地点。2、 其他重要部门如财务室、成品仓库等需要重点保护的区域可以安装吸顶红外报警探头防止外人在无人时闯入。3、保卫科手动报警按钮，用来解决突发事件。4、 报警主机可安装在保卫科，由值班人员通过密码控制启动和关闭。5、 主机采用多路报警结构，可以显示报警的具体位置，以便保安人员迅速了解报警地点，及时做出反映。产品介绍一、 概述 HT-110B（6.1EB版）固定点电话联网防盗报警系统，引进美国进口原装芯片，微电脑控制技术，是一款全中文智能操作界面，大屏幕液晶显示，带万年历功能的报警系统。该系统防区可达256个，其中64个总线制防区采用485数据总线传输信号。该系统由编程主机、无线/有线探测器、无线遥控器、无线门磁、脚挑开关等组成全方位防盗系统，可通过电信网络拨打预设的报警电话或手机，实时传输报警信息，也可与安定宝（ContactID通讯协议）联网，组成电脑联网系统，报警时中心台显示电子地图、报警防区、时间等，便于及时处警。二、 重要功能 大屏幕中文液晶屏，24小时制时间显示，万年历功能，数据信息断电不丢失。 8个有线防区，248个无线防区，64个总线制有线防区（可扩展为255个）。 自动检测485数据总线故障及总线模块是否正常工作。 可通过密码键盘，无线遥控，异地电话对主机进行布/撤防控制。 设立防区报警类型，共分为七类：周界、劫警、盗警、紧急、烟感/燃气、其它、求助。预设5组接警电话，兼容安定宝Contact ID接警中心通讯协议格式。可启动或关闭布/撤防上报功能。 可设立两组定期布防、撤防时间。一周中可随上下班时间设立定期布、撤防，也可设立双休日全天自动布防或自动撤防。 可自由设立无线防区段的开通或关闭，用户可以依情况进行选择，避免无线信号的串码。 中文显示报警防区类型。自由设立进入延时、退出延时时间。 具有留守、外出布防两种模式，方便主人外出或在家的布防选择。 黑匣子功能：自动存储40条报警记录和40条布、撤防信息，便于查阅，不可删除。 无线探测器、门磁、遥控器与主机自动对码，增配方便快捷。 专业机型、金属机箱、坚固可靠。 选购大容量备用电池，交直流电源自动转换，蓄电池放电极限保护，延长电池使用寿命。红外对射产品特点：全数字式积极红外探测，采用大口径连体非球面透镜；室外多光束增益自动调节，适应雨、雾、雪等恶劣天气；特殊滤光镜片及电路，抗强光干扰；光学镜片、调整更快、更方便、更准确；红外线高度聚焦，探测距离远；抗强光干扰，防雷的电路设计。 技术参数：室外距离：50250米室内距离：150750米最大距离：7003500米电源电压：DC13.8V24V消耗电流：95mA105mA探测方式：四束同时遮断式感应速度：35700msec可调警报输出：继电器接点输出，接点容量ACD30V0.5Amex使用温度范围：-2555光轴调整角度： 水平: 180度（90度）； 垂直: 20度（10度）瞄准度：视窗式光源：数字滤波式外型尺寸：353mm104mm99mm其它附加机能：感应测试输出端子等第二部分 监控系统1. 概述随着现代化公司制度在我国的普及和深化发展，公司的信息化建设不断进一步，各公司特别是大中型公司都加快了信息网络平台的建设；公司正逐步转向运用网络和计算机集中解决管理、生产、销售、物流、售后服务等重要环节的大量数据。传统的周界安全防范系统是建立高高的围墙,铁栅栏等,假如有非法入侵无法及时发现和解决，那么就需要有一套先进,科学,实用,性能稳定可靠的安全防范监控系统来实现, 为了更好的保护财产及厂区的安全, 根据公司用户实际的监控需要，一般都会在厂区周边、大门、办公楼、生产车间、仓库、机房等重点部位安装摄像机。监控系统将视频图像监控,实时监视,多种画面分割,多画面分割显示,云台镜头控制,打印等功能有机结合的新一代监控系统，同时监控主机自动将报警画面纪录,做到及时解决,提高了保卫人员的工作效率并能及时解决警情，能有效的保护厂区财产和工作人员的安全,最大限度的防范各种入侵,提高解决各种突发事件的反映速度,给保卫人员提供一个良好的工作环境,保证整个厂区的安全。在现代化公司中，厂区实行视频监控系统，安全保卫部门可以实现在公司厂区门口、厂房、办公楼、周界围墙、仓库等目的进行实时全天候视频监控，对厂内各重要通道和生产场地进行监控，行政部门可以了解员工工作情况，加强员工考勤管理，提高工作效率，需对生产和办公场合进行视频监控，生产管理部门实现及时了解各车间的工作情况和流水线的生产情况，但视频图像必须保密，某些车间因工作环境有害人体健康，需要实现无人作业，这就需要远程监控生产过程，某些设备因安装位置不易接近，人工巡视作业危险性较大，需用摄像机进行远程监视，公司领导在办公室运用桌面微机，随时了解各重要生产环节的实时生产状况，解决突发事件，与现场进行双向语音交流，外出时可运用上网输入密码登录进入系统，随时了解生产情况，异地监控需求对于跨地区大中型公司，除本地建立网络监控系统外，还可对分支机构进行集中远程视频监控。厂区闭路监控系统实行可实现其功能为： 实时对各个大门进行高清楚视频监控 可录制各点的视频录像以备安防查用 有效保证生产现场的安全规范操作 物资出门及劳动纪律考察 实时监控各个大门口的物资交接情况 调节镜头的焦距可以清楚的观测到车辆出入的具体细节 在上下班时可以对大门口员工的到位情况进行监控 随时考察员工的实际生产劳动纪律为进一步满足社会经济发展与人们文明生活的高标准规定，发明一个安全、舒适、温馨、高效的管理与生活环境，并根据各种不同厂区的需要，从厂区的具体实际出发，做到配置合理，留有扩展余地，技术先进，性能价格比高，保证系统性能高质量，高可靠性。本方案根据厂区提供的相关文献，并根据厂区的实际需求，参照有关国际标准和国家标准，并结合我公司从事过的多个厂区所积累的经验，编制出这套技术方案。若对本方案的内容或其它方面有不详尽之处，我们随时欢迎您们的宝贵意见。2. 设计原则本厂区方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为此后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：1、先进性与合用性系统的技术性能和质量指标应达成国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本厂区的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的规定。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。1、经济性与实用性 充足考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户规定的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实行的需求，经济实用。2、可靠性与安全性系统的设计应具有较高的可靠性，在系统故障或事故导致中断后，能保证数据的准确性、完整性和一致性，并具有迅速恢复的功能，同时系统具有一整套完毕的系统管理策略，可以保证系统的运营安全。3、开放性以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，可以消防、防盗、聚光系统实现联动，具有RJ-45网络通讯口，可实现远程控制。4、可扩充性系统设计中考虑到此后技术的发展和使用的需要，具有更新、扩充和升级的也许。并根据此后该厂区工程的实际规定扩展系统功能，同时，本方案在设计中留有冗余，以满足此后的发展规定。5、追求最优化的系统设备配置在满足用户对功能、质量、性能、价格和服务等各方面规定的前提下，追求最优化的系统设备配置，以尽量减少系统造价。6、保存足够的扩展容量该厂区设备的控制容量上保存一定的余地，以便在系统中改造新的控制点；系统中还保存与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用。8、提高监管力度与综合管理水平本厂区系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运营情况进行综合监控，时时动态撑握监视及报警情况。闭路电视监控大大减少劳动强度，减少设备运营维护人员；此外，系统的综合统筹管理可使设备按最优组合运营，在最佳情况下运营，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。3、设计规范和依据1、智能建筑设计标准(GBT 503142023)2、建筑智能化系统工程设计标准（DB32/191-1998）3、城市住宅建筑综合布线系统工程设计规范（CECS/119-2023）4、建筑与建筑群综合面线系统工程设计规范（GB/T50311-2023）5、民用建筑电气设计规范（JGJ/T16-92）6、民用闭路监视电视系统工程技术规范(GB/50198-94)7、系统接地的型式及安全技术规定（GB14050-93）8、安全防范工程程序与规定（GA/T75-94）9、安全防范工程验收规则（GA/T308-2023）10、工业电视系统工程设计规范(GBJ 115)11、安全检查防范系统通作图形符号（GA/74-94）12、消防联动控制设备通用技术条件（GB 168061997）13、火灾自动报警设计规范（GB50116-94、系统论述 本着系统既要先进、实用、成熟、可靠，又要做到系统开放性、可扩展性好，兼顾投资合理、效益最佳的目的。闭路电视监控对现场设备进行集中监视、控制和管理，使这些设备得以安全、可靠、高效地运营，最大限度地发挥智能管理的作用，发明安全、健康、舒适宜人和能提高工作效率的优良环境，节约能源，并减少维护人员。根据本厂区的环境需要,并接合功能需求建立本厂区闭路电视监控。1、系统具有以下功能：CCTV重要任务是对建筑物内重要部位的事态、人流等动态状况进行宏观监视、控制，以便对各种异常情况进行实时取证、复核，达成及时解决目的。1)实现各种遥控信号 云台控制：上、下、左、右 镜头控制：变焦、聚集、光圈 录像控制：定点录像、时序录像2)对视频信号进行时序、定点切换、编程。3)察看和记录图像，应有字符区分并作时间(年、月、日)的显示。4)接受电梯层楼叠加信号。5)实现同步切换：电源同步或外同步。6)接受安全防范系统中各子系统信号，根据需要实现控制联动或系统集成。7)内外通信联系。8)安保监视电视系统与安全报警系统联动时，应能自动切换、显示、记录报警部位的图像信号及报警时间。9)电源控制摄像机应由安保控制室引专线统一供电，并由安保控制室操作通、断。对离安保控制室较远的摄像机统一供电确有困难时也可就近解决，假如系统采用电源同步方式的，则必须与安保控制室为同相的可靠电源。2、系统具有以下特点：1)MJPEG算法压缩技术MJPEG 是指 Motion JPEG，即动态JPEG，按照25帧/秒速度使用JPEG 算法压缩视频信号，完毕动态视频的压缩。是由JPEG专家组制订的，其图像格式是对每一帧进行压缩，通常可达成6：1的压缩率，但这个比率相对来说仍然局限性。就像每一帧都是独立的图像同样。MJPEG图像流的单元就是一帧一帧的JPEG画片。由于每帧都可任意存取，所以MJPEG常被用于视频编辑系统。动态JPEG能产生高质量、全屏、全运动的视频，但是，它需要依赖附加的硬件。并且，由于MJPEG不是一个标准化的格式，各厂家都有自己版本的MJPEG，双方的文献无法互相辨认。MJPEG的优点是画质还比较清楚，缺陷是压缩率低，占用带宽很大。一般单路占用带宽2M左右。 2)H.264压缩技术H.264视频编码标准是专为中高质量运动图像压缩所设计的低码率图像压缩标准。H.264 采用运动视频编码中常见的编码方法，将编码过程分为帧内编码和帧间编码两个部分。埃帧内用改善的DCT 变换并量化，在帧间采用1/2 象素运动矢量预测补偿技术，使运动补偿更加精确，量化后合用改善的变长编码表（VLC）地量化数据进行熵编码，得到最终的编码系数。 H.264标准压缩率较高，CIF格式全实时模式下单路占用带宽一般在几百左右，具体占用带宽视画面运动量多少而不同。缺陷是画质相对差一些，占用带宽随画面运动的复杂度而大幅变化。 3)MPEG-1(VCD标准) 压缩技术制定于1992年，为工业级标准而设计，可合用于不同带宽的设备，如CD-ROM,Video-CD、CD-i。它用于传输1.5Mbps数据传输率的数字存储媒体运动图像及其伴音的编码，通过MPEG-1标准压缩后，视频数据压缩率为1/1001/200，影视图像的分辩率为36024030（NTSC制）或36028825（PAL制），它的质量要比家用录像系统（VHS-Video Home System）的质量略高。音频压缩率为1/6.5，声音接近于CD-DA的质量。MPEG-1允许超过70分钟的高质量的视频和音频存储在一张CD-ROM盘上。VCD采用的就是MPEG-1的标准，该标准是一个面向家庭电视质量级的视频、音频压缩标准。MPEG-1的编码速率最高可达4-5Mbits/sec，但随着速率的提高，其解码后的图象质量有所减少。MPEG-1也被用于数字电话网络上的视频传输，如非对称数字用户线路(ADSL)，视频点播(VOD)，以及教育网络等。同时，MPEG-1也可被用做记录媒体或是在INTERNET上传输音频。MPEG1标准占用的网络带宽在1.5M左右。 4)MPEG-2 (DVD标准)压缩技术制定于1994年，设计目的是高级工业标准的图象质量以及更高的传输率，重要针对高清楚度电视（HDTV）的需要，传输速率在3-10Mbits/sec间，与MPEG-1兼容，合用于1.560Mbps甚至更高的编码范围。分辩率为72048030（NTSC制）或72057625（PAL制）。影视图像的质量是广播级的质量,声音也是接近于CD-DA的质量。MPEG-2是家用视频制式（VHS）录像带分辩率的两倍。MPEG-2的音频编码可提供左右中及两个围绕声道,以及一个加重低音声道，和多达7个伴音声道(DVD可有8种语言配音的因素)。由于MPEG-2在设计时的巧妙解决，使得大多数MPEG-2解码器也可播放MPEG-1格式的数据，如VCD。除了做为DVD的指定标准外，MPEG-2还可用于为广播，有线电视网，电缆网络以及多级多点的直播 (Direct Broadcast Satellite) 提供广播级的数字视频。MPEG-2的另一特点是，其可提供一个较广的范围改变压缩比，以适应不同画面质量，存储容量，以及带宽的规定。对于最终用户来说，由于现存电视机分辨率限制，MPEG-2所带来的高清楚度画面质量(如DVD画面)在电视上效果并不明显，到是其音频特性(如加重低音，多伴音声道等)更引人注目。MPEG-2的画质质量最佳，但同时占用带宽也非常大，在4M-15M之间，不太适于远程传输。 5)MPEG-4压缩技术假如说，MPEG-1“文献小，但质量差”；而MPEG-2则“质量好，但更占空间”的话，那么MPEG4则很好的结合了前两者的优点。它于1998年10月定案，在1999年1月成为一个国际性标准，随后为扩展用途又进行了第二版的开发，于1999年终结束。MPEG4是超低码率运动图像和语言的压缩标准，它不仅是针对一定比特率下的视频、音频编码，更加注重多媒体系统的交互性和灵活性。MPEG-4标准重要应用于视像电话(Video Phone)，视像电子邮件(Video Email)和电子新闻(Electronic News)等，其传输速率规定较低，在4800-64Kbits/sec之间，分辨率为176X144。MPEG-4运用很窄的带宽，通过帧重建技术，压缩和传输数据，以求以最少的数据获得最佳的图象质量。与MPEG-1和MPEG-2相比，MPEG-4为多媒体数据压缩提供了一个更为广阔的平台。它更多定义的是一种格式、一种架构，而不是具体的算法。它可以将各种各样的多媒体技术充足用进来，涉及压缩自身的一些工具、算法，也涉及图像合成、语音合成等技术。 MPEG-4的特点是其更适于交互AV服务以及远程监控。MPEG-4是第一个使你由被动变为积极(不再只是观看，允许你加入其中，即有交互性)的动态图象标准；它的另一个特点是其综合性；从根源上说，MPEG-4试图将自然物体与人造物体相溶合(视觉效果意义上的)。MPEG-4的设计目的尚有更广的适应性和可扩展性。 MPEG4标准的占用带宽可调，占用带宽与图像的清楚度成正比。以目前的技术，一般占用带宽敞体在几百K左右。总之，本闭路电视监控是一个使本厂区高度自动化、高效率的幽雅舒适、便利快捷、高度安全的环境空间。5、方案设计 根据设计原则、设计规范和依据及国际国内标准，并根据用户的需求，以及所提供的图纸及相关资料，并接合厂区的实际情况及未来的发展趋势，对该厂区的闭路电视监控进行方案设计。5.1.系统构成及原理闭路电视监控系统分别由前端系统、传输系统、控制系统、显示系统四个部分构成,还具有对图像信号的分派切换、存储、解决、还原等功能。其原理如以下系统图： （1） 模拟闭路电视监控系统原理图（2） 数字闭路电视监控系统原理图5.2.用户需求分析及前端分布 根据用户需求，充足考虑了本系统高度的可靠性、先进性、灵活性、可扩充性、易管理性及性能价格比高等优点，并根据所提供的图纸及相关料资，并根据厂区实际情况及未来的发展趋势，结合我公司从事过的多个厂区所积累的经验，以及相关产品的性能等因素，对本厂区方案实行。系统在厂区监控部分共设计有32台摄像机，所有带有红外夜视效果，其中7台带有旋转，变焦功能。分别设计在厂区的各类重要进出口、厂区内部等进行现场实时监视录像，以保证厂区警力可以有效地杜绝隐患发生，各位领导随时监看厂区内的工作情况等。在厂区的周界区域安装红外探测报警系统，5.3.实行方案设备选型及配置5.3.1.前端系统1、摄像机的选择 摄像部分的主体是摄像机，其功能为观测、收集信息。摄像机的性能及其安装方式是决定系统质量的重要因素。光导管摄像机目前已被淘汰，由电荷耦合器件简称CCD摄像机所取代。其重要性能及技术参数规定如下： 1)色彩：摄像机有黑白和彩色两种，通常黑白摄像机的水平清楚度比彩色摄像机高，且黑1白摄像机比彩色摄像机灵敏，更合用于光线局限性的地方和夜间灯光较暗的场合。黑白摄像机的价格比彩色便宜。但彩色的图像容易分辨衣物与场景的颜色，便于及时获取、区分现场的实时信息。 2)清楚度：有水平清楚度和垂直清楚度两种。垂直方向的清楚度受到电视制式的限制，有一个最高的限度，由于我国电视信号均为PAL制式，PAL制垂直清楚度为400行。所以摄像机的清楚度一般是用水平清楚度表达。水平清楚度表达人眼对电视图像水平细节清楚度的量度，用电视线TVL表达。 目前选用黑白摄像机的水平清楚度一般应规定大于500线，彩色摄像机的水平清楚度一般应规定大于400线。 3)照度：单位被照面积上接受到的光通量称为照度。Lux(勒克斯)是标称光亮度(流明)的光束均匀射在lm2面积上时的照度。摄像机的灵敏度以最低照度来表达，这是摄像机以特定的测试卡为摄取标，在镜头光圈为0.4时，调节光源照度，用示波器测其输出端的视频信号幅度为额定值的10%，此时测得的测试卡照度为该摄像机的最低照度。所以事实上被摄体的照度应当大约是最低照度的10倍以上才干获得较清楚的图像。 目前一般选用黑白摄像机的最低照度，当相对孔径为F1.4时，最低照度规定选用小于0.1Lux;选用彩色摄像机的最低照度，当相对孔径为F1.4时，最低照度规定选用小于0.2Lux。 3)同步：规定摄像机具有电源同步、外同步信号接口。对电源同步而言，使所有的摄像机由监控中心的交流同相电源供电，使摄像机场同步信号与市电的相位锁定，以达成摄像机同步信号相位一致的同步方式。 对外同步而言，规定配置一台同步信号发生器来实现逼迫同步，电视系统扫描用的行频、场频、帧频信号，复合消隐信号与外设信号发生器提供的同步信号同步的工作方式。 系统只有在同步的情况下，图像进行时序切换时就不会出现滚动现象，录、放像质量才干提高。 4)电源：摄像机电源一般有交流220V，交流24V，直流12V，可根据现场情况选择摄像机电源但推荐采用安全低电压。选用12V直流电压供电时，往往达不到摄像机电源同步的规定，必须采用外同步方式，才干达成系统同步切换的目的。 5)自动增益控制(AGC)：在低亮度的情况下，自动增益功能可以提高图像信号的强度以获得清楚的图像。目前市场上CCD摄像机的最低照度都是在这种条件下的参数。 6)自动白平衡：当彩色摄像机的白平衡正常时，才干真实地还原被摄物体的色彩。彩色摄像机的自动白平衡就是实现其自动调整。 7)电子亮度控制：有些CCD摄像机可以根据射入光线的亮度，运用电子快门来调节CCD图像传感器的曝光时间，从而在光线变化较大时可以不用自动光圈镜头。使用电子亮度控制时，被摄景物的景深要比使用自动光圈镜头时要小。 8)逆光补偿：在只能逆光安装的情况下，采用普通摄像机时，被摄物体的图像会发黑，应选用品有逆光补偿的摄像机才干获得较为清楚的图像。2、镜头选择镜头按功能和操作分类：1)摄取静态目的的摄像机，可选用固定焦距镜头，当有视角变化规定的动态目的摄像场合，可选用变焦距镜头。镜头焦距的选择要根据视场大小和镜头到监视目的的距离而定。 F=A L/B式中 F焦距(mm)； A像场、宽(mm)； L镜头到监视目的的距离； B视场高(L、B采用相同的度量单位)。 2)选择镜头焦距时，必须考虑摄像机图像敏感器画面的尺寸，有2/3”、1/2”、1/3”、1/4”四种型式，这四种模式都具有垂直X水平尺寸为3X4的方位比，而四种模式摄像机相应于某一个镜头，则下一个模式正好与它上一个模式摄像机相差一个镜头焦距的档次。如专1/2”摄像机使用16mm镜头的视角范围正好与1/3摄像机使用12mm焦距的镜头相同。以此类推。3)对景深大、视场范围广的监视区域及需要监视变化的动态场景，一般相应采用带全景云台的摄像机，并配置6倍以上的电动变焦距带自动光圈镜头。4)使用电荷耦合器件(CCD)时，一般均应选择自动光圈镜头，对于室内照度恒定或变化很小的时可选择手动可变光圈镜头，电梯轿箱内的摄像机镜头应根据轿箱体积的大小选用水平视场角大于70的广角镜头。5)随着小型化需要，镜头尺寸需缩小，除通常摄像机镜头的标准C接口外，引入了Cs接口。由于Cs接口比C接口短5mm，减小了镜头与敏感件的间距，故Cs接口系统体积小、轻，且Cs接口镜头价格较便宜。Cs接口摄像机可配用Cs接口镜头，也可使用C接口镜头再加上引入5mm隔条环。而C接口摄像机只能配用C接口镜头，不能使用Cs接口的镜头。6)摄像机镜头应从光源方向对准监视目的，避免逆光。镜头的焦距和摄像机靶面的大小决定了视角，焦距越小，视野越大，焦距越大，视野越小。若要考虑清楚度，可采用电动变焦距镜头，根据需要随时调整。7)通光量：镜头的通光量是用镜头的焦距和通光孔径的比值(光圈)来衡量的，一般用F表达。在光线变化不大的场合，光圈调到合适的大小后不必改动，用手动光圈镜头即可。在光圈线变化大的场合，如在室外，一般均需要自动光圈镜头。3、防护罩防护罩分为室内型和室外型两种。室内的防护罩重要是防尘，有的也有作隐蔽作用，使监视场合和对象不易察觉受监视；室外防护罩的功能重要有防晒、防雨、防尘和防冻等作用。一般的室外防护罩都配有温度继电器，在温度高时自动打开风扇冷却，温度低时自动加热；下雨时可以人工控制雨刷器刷雨；有的室外防护罩的玻璃还可以加热，当防护罩上有结霜时，可以加热除霜。4、云台云台是安装、固定摄像机的支撑设备，它分为水平和全方位云台两种。水平云台合用于监视范围不大的情况，在水平云台上安装好摄像机后可调整摄像机俯仰的角度，达成最佳的监视角度后可遥控水平旋转。全方位云台合用于对大范围进行扫描监视，它可以大大增长摄像机的监视范围。云台高速姿态是由两台执行电动机来实现，电动机接受来自控制器的信号精确地运营定位。在控制信号的作用下，云台摄像机既可自动扫描监视区域，也可在监控中心值班人员的操纵下跟踪监视对象。一般来说，水平旋转角度为0350，垂直旋转角度为+90。恒速云台的水平旋转速度一般在310/s，垂直速度为4/s左右。变速云台的水平旋转速度一般在032/s，垂直旋转速度在016/s左右。在一些高速摄像系统中，云台的水平旋转速度高达200/s以上，垂直旋转速度在30/s以上。 5、解码器解码器一般与矩阵控制主机配套使用，重要作用为通过数据线缆接受来自矩阵主机的控制信号，对主机的控制码进行解码，放大输出，驱动云台的旋转，以及变焦镜头的变焦和聚焦。5.3.2.传输系统监视现场和控制中心总有一定距离，从监视现场到控制中心需要图像信号传输图像信号，同时从控制中心的控制信号要传送到现场，所以传输系统涉及视频信号和控制信号传输两部分。1、视频信号传输一般采用同轴电缆传输视频基带信号，也可采用光缆传送电视信号以及用平衡电缆对也就是运用电话电缆传送。由于电缆对外界的静电场和电磁波有屏蔽作用，可减少串扰，传输损失也较小。但当电缆作为长距离传送媒体时，会发生对地不平衡低频地电流的影响，有时也会有高频干扰。信号传输带宽为50Hz4MHz，当传输距离在200m以内时，用同轴电缆传送，其衰减的影响一般可不予考虑；当传输距离大于200m时，电缆衰减量较大，为了能把整个带宽内不同频率的信号进行传输，必须使用电缆补偿放大器。某些场合，布线非常困难时，可以采用无线传输如微波定向传输，但它要占用频率资源，需经无线电管理委员会核准。2、控制信号传输对于CCTV，常用的控制方式有直接控制、编码控制、同轴视控。目前直接控制由于线缆过多，很少采用。编码控制是将所有控制命令数字化(调制)后再传输，到控制设备后再解调，还原成直接控制量，可节约线缆。这种方式传输距离长，目前工程中采用较多。同轴视控就是控制信号与视频信号共用一条同轴电缆，运用频率分割或视频信号消隐期传输控制信号的方式传输，但价格较贵。3、管槽敷设为防止电磁干扰和外电源及变频电梯等干扰，电缆应敷设在接地良好的金属管或金属桥架，同时保护线缆。5.3.3.控制系统5.3.3.1模拟控制系统1、视频矩阵切换器对多路视频输入信号和多路视频输出信号进行切换和控制，可以通过电子开关，组成切换矩阵，使任一路输入可切换至任一路输出。设计时应满足必要的视频输入输出容量，并易扩展。一个CCTV系统除主控键盘外，还可根据需要设立分控键盘。在闭路电视监视系统中，摄像机数量与监视器数量的比例在2:1到5:1之间，为了用少量的监视器看多个摄像机，就需要用视频切换器按一定的时序把摄像机的视频信号分派给特定的监视器，这就是通常所说的视频矩阵。切换的方式可以按设定的时间间隔对一组摄像机信号逐个循环切换到某一台监视器的输入端上，也可以在接到某点报警信号后，长时间监视该区域的情况，即只显示一台摄像机信号。切换的控制一般规定和云台、镜头的控制同步，即切换到哪一路图像、就控制哪一路的设备。2、双工多画面视频解决器能把多路视频信号合成一幅图像，达成在一台监视器上同时观看多路摄像机信号。常用的16画面分割器，又称为多画面视频解决器，双工的另一个用途是用一台录像机同时录制多路视频信号，并具有单路回放的功能，即能选择同时录下的多路视频信号的任意一路在监视器上回放。3、多画面分割器将多个画面通过视频数字解决合并成分割状的一个画面，就出现了多画面分割器。现有4画面分割器，9画面分割器，16画面分割器。这样用一台监视器，一台录像机上能同时监看、记录4、9、16个画面，多画面分割器通常分为三类： 单工画面解决器：单纯监看一个画面，记录分割画面。 双工画面解决器：在监视单画面、分割画面同时，可以进行记录。 全双工画面解决器：在监视、记录的同时，可以进行记录信号回放。在大型的闭路电视监视系统中摄像机的数量多达数百个，但监视器的数量受机房面积的限制要远远小于摄像机的数量，并且其数量大多也不利于值班人员全面巡视。为了实现全景监视，即让所有的摄像机信号都能显示在监视器屏幕上，就需要用多画面分割器。这种设备可以把多路视频信号合成为一路输出，进入一台监视器，这样就可在屏幕上同时显示多个画面。分割方式常有4画面、9画面及16画面。使用多画面分割器可在一台监视器上同时观看多路摄像机信号，并且它还可以用一台录像机同时录制多路视频信号。有些较好的多画面分割器还具有单路回放功能，即能选择同时录下的多路信号视频信号的任意一路在监视器上满屏放像。4、视频分派器一路视频信号可同时分派成多路视频输出。5.3.3.2 数字化图像监控系统 以同轴电缆传输视频信号，称之为传统的模拟信号传输方式，这种方式传输，在较短距离内(如200m左右)视频信号的衰减不大，
