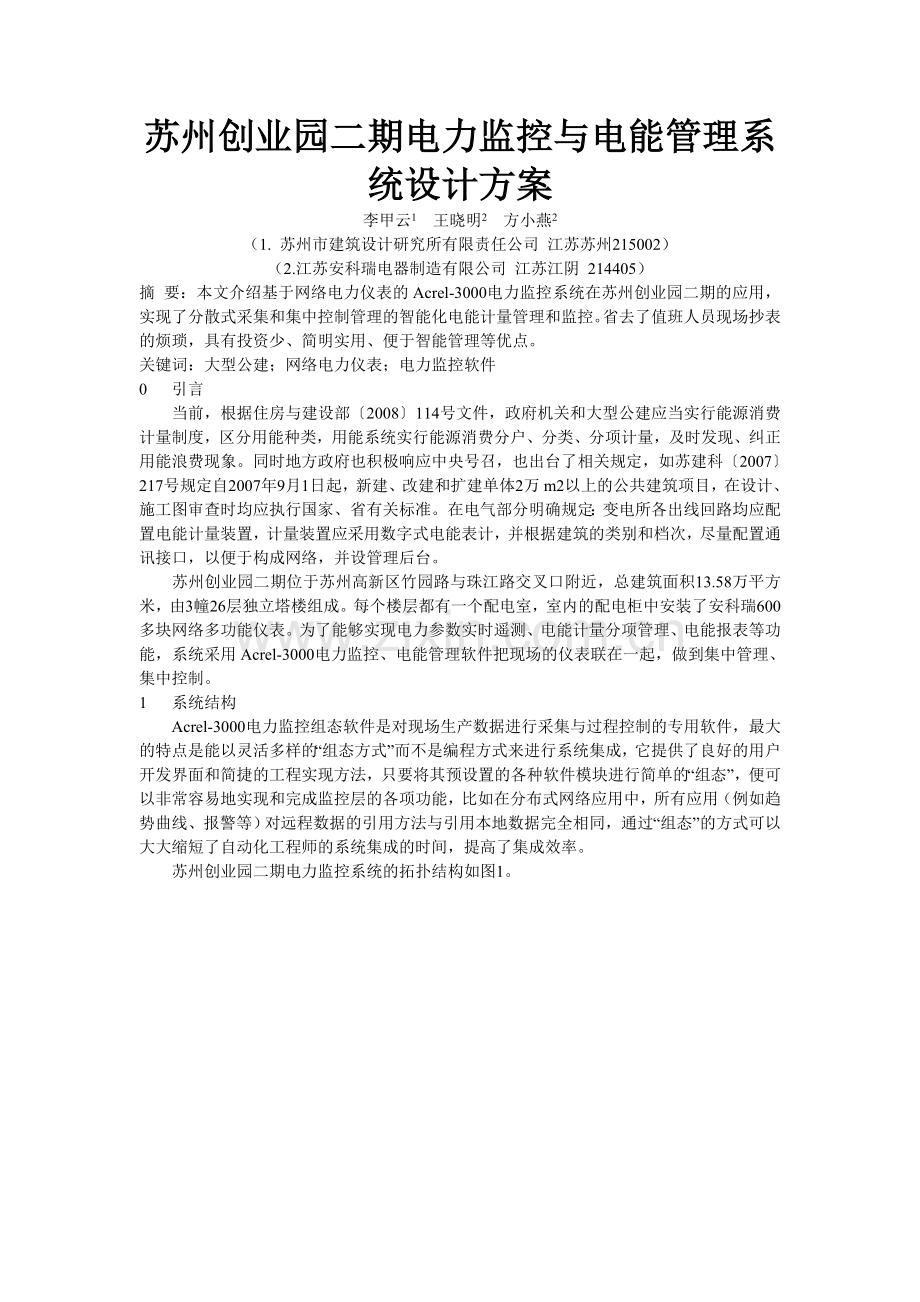

苏州创业园二期电力监控与电能管理系统设计方案李甲云1王晓明2方小燕2（1. 苏州市建筑设计研究所有限责任公司 江苏苏州215002）（2.江苏安科瑞电器制造有限公司 江苏江阴 214405）摘 要：本文介绍基于网络电力仪表的Acrel-3000电力监控系统在苏州创业园二期的应用，实现了分散式采集和集中控制管理的智能化电能计量管理和监控。省去了值班人员现场抄表的烦琐，具有投资少、简明实用、便于智能管理等优点。关键词：大型公建；网络电力仪表；电力监控软件0 引言当前，根据住房与建设部2008114号文件，政府机关和大型公建应当实行能源消费计量制度，区分用能种类，用能系统实行能源消费分户、分类、分项计量，及时发现、纠正用能浪费现象。同时地方政府也积极响应中央号召，也出台了相关规定，如苏建科2007217号规定自2007年9月1日起，新建、改建和扩建单体2万m2以上的公共建筑项目，在设计、施工图审查时均应执行国家、省有关标准。在电气部分明确规定：变电所各出线回路均应配置电能计量装置，计量装置应采用数字式电能表计，并根据建筑的类别和档次，尽量配置通讯接口，以便于构成网络，并设管理后台。苏州创业园二期位于苏州高新区竹园路与珠江路交叉口附近，总建筑面积13.58万平方米，由3幢26层独立塔楼组成。每个楼层都有一个配电室，室内的配电柜中安装了安科瑞600多块网络多功能仪表。为了能够实现电力参数实时遥测、电能计量分项管理、电能报表等功能，系统采用Acrel-3000电力监控、电能管理软件把现场的仪表联在一起，做到集中管理、集中控制。1 系统结构Acrel-3000电力监控组态软件是对现场生产数据进行采集与过程控制的专用软件，最大的特点是能以灵活多样的“组态方式”而不是编程方式来进行系统集成，它提供了良好的用户开发界面和简捷的工程实现方法，只要将其预设置的各种软件模块进行简单的“组态”，便可以非常容易地实现和完成监控层的各项功能，比如在分布式网络应用中，所有应用（例如趋势曲线、报警等）对远程数据的引用方法与引用本地数据完全相同，通过“组态”的方式可以大大缩短了自动化工程师的系统集成的时间，提高了集成效率。苏州创业园二期电力监控系统的拓扑结构如图1。图1系统拓扑结构图系统采用分布式结构，按功能或区域进行划分，模块化设计。整个系统分为三层，即现场层、中间层、主控层。1.1 现场层现场层主要任务是将现场的各种配电系统的运行参数进行采集和测量，并将采集和测量的各种数据传输给监控系统。其主要设备是：ACR320EL、ACR210EL网络电力仪表，装设在每层的动力柜内。上述设备均相互独立完成各自的功能，不依赖主控计算机运行，具备RS-485 通信接口，通过现场的RS-485总线将检测到的各项电参数和状态信号实时传输到中间层的数据处理单元通讯服务器。ACR网络测控电力仪表，是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的智能化电力仪表。它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度以及开关量输入/输出状态等。该系列仪表具备完善的通信联网功能，能实现远程遥测、遥控功能，非常适合于实时电力监控系统。1.2 中间层中间层位于现场层与主控层之间，采用高性能、嵌入式通讯服务器。通讯服务器负责把现场层仪表采集的数据经过网络通信联接、数据交换上传到主控层，是主控层与现场层的桥梁。1.3 主控层主控层位于监控室或值班室，配置高性能、高可靠性工业级计算机、UPS不间断电源、打印机、报警装置等。Acrel-3000电力监控软件安装在主控计算机上，通过软件的人机界面和各种管理功能实现对整个箱系统的实时监控和报表管理。创业园二期的监控室位于B幢三楼，通过六个通讯服务器把分布于每个楼层动力柜内的共计600多块ACR仪表有机的联系在一起，再通过楼层的局域网把数据传输到后台系统。2 系统主要功能及设备投资系统采用C/S架构，数据处理以数据库为中心，分采集、显示、算法等模块，系统框图如图2所示。图2系统框图系统依据客户实际需求进行设计，并实现了一次主接线图界面显示；电参量遥测及电参量越限报警；事件记录；系统运行异常监测；故障报警及操作记录；报表查询与打印；系统负荷实时、历史曲线，用户权限管理等主要功能。如A幢4-7层空调总回路8月份各天的用电趋势图如图3所示。图3电能棒图3 设备与投资根据现场实际情况所配置的系统硬件含采集装置、电源、工作站主机、打印设备、系统软件、弱电安装施工等总计费用为35万元左右，平均每幢楼的投入费用不超过15万元。配电各环节的数据均可通过监控主机集中显示，方便配电管理人员及时发现配电故障环节，按月统计用电数据，又可以通过OPC转发上传至楼宇自控系统BAS或安防系统FAS，便于整体调度。相对于传统的电工抄表、统计虽增加了一次投入，但智能化程度得到极大提高，节省了人力资本的投入。4 结束语ACREL-3000电力监控系统具有通用性好、可靠性高、组态灵活等优点。目前系统已投入运行半年以上，极大的方便了用户的使用。随着计算机信息技术的普及，低压配电智能化的要求也越来越高，变配电监控及低压配电管理使得实现配电室的无人职守真正成为现实，系统对各种用电设备的历史运行数据和状态进行管理分析，便于维护人员明确设备状况，制定详细的设备维护计划，减少人力投入，提高工作效率，从而降低整个系统的运营成本。文章来源于：电工电气2011年2期。参考文献：1）电力电测数字仪表原理与应用指南 任致程，周中，中国电力出版社如想了解更多请联系：江苏安科瑞电器制造有限公司江苏省江阴市南闸镇东盟工业园区东盟路5号技术支持：方小燕 13196528925 0510-86189395QQ:1739022964传真:[phone]邮编:214405E-mail:acrelfxy 公司网址： 3、通过活动，使学生养成博览群书的好习惯。B比率分析法和比较分析法不能测算出各因素的影响程度。C采用约当产量比例法，分配原材料费用与分配加工费用所用的完工率都是一致的。C采用直接分配法分配辅助生产费用时，应考虑各辅助生产车间之间相互提供产品或劳务的情况。错 C产品的实际生产成本包括废品损失和停工损失。C成本报表是对外报告的会计报表。C成本分析的首要程序是发现问题、分析原因。C成本会计的对象是指成本核算。C成本计算的辅助方法一般应与基本方法结合使用而不单独使用。C成本计算方法中的最基本的方法是分步法。XD当车间生产多种产品时，“废品损失”、“停工损失”的借方余额，月末均直接记入该产品的产品成本 中。D定额法是为了简化成本计算而采用的一种成本计算方法。F“废品损失”账户月末没有余额。F废品损失是指在生产过程中发现和入库后发现的不可修复废品的生产成本和可修复废品的修复费用。F分步法的一个重要特点是各步骤之间要进行成本结转。()G各月末在产品数量变化不大的产品，可不计算月末在产品成本。错G工资费用就是成本项目。()G归集在基本生产车间的制造费用最后均应分配计入产品成本中。对J计算计时工资费用，应以考勤记录中的工作时间记录为依据。()J简化的分批法就是不计算在产品成本的分批法。()J简化分批法是不分批计算在产品成本的方法。对 J加班加点工资既可能是直接计人费用，又可能是间接计人费用。J接生产工艺过程的特点，工业企业的生产可分为大量生产、成批生产和单件生产三种，XK可修复废品是指技术上可以修复使用的废品。错K可修复废品是指经过修理可以使用，而不管修复费用在经济上是否合算的废品。P品种法只适用于大量大批的单步骤生产的企业。Q企业的制造费用一定要通过“制造费用”科目核算。Q企业职工的医药费、医务部门、职工浴室等部门职工的工资，均应通过“应付工资”科目核算。 S生产车间耗用的材料，全部计入“直接材料”成本项目。 S适应生产特点和管理要求，采用适当的成本计算方法，是成本核算的基础工作。()W完工产品费用等于月初在产品费用加本月生产费用减月末在产品费用。对Y“预提费用”可能出现借方余额，其性质属于资产，实际上是待摊费用。对 Y引起资产和负债同时减少的支出是费用性支出。XY以应付票据去偿付购买材料的费用，是成本性支出。XY原材料分工序一次投入与原材料在每道工序陆续投入，其完工率的计算方法是完全一致的。Y运用连环替代法进行分析，即使随意改变各构成因素的替换顺序，各因素的影响结果加总后仍等于指标的总差异，因此更换各因索替换顺序，不会影响分析的结果。()Z在产品品种规格繁多的情况下，应该采用分类法计算产品成本。对Z直接生产费用就是直接计人费用。XZ逐步结转分步法也称为计列半成品分步法。A按年度计划分配率分配制造费用，“制造费用”账户月末(可能有月末余额/可能有借方余额/可能有贷方余额/可能无月末余额)。A按年度计划分配率分配制造费用的方法适用于(季节性生产企业)
