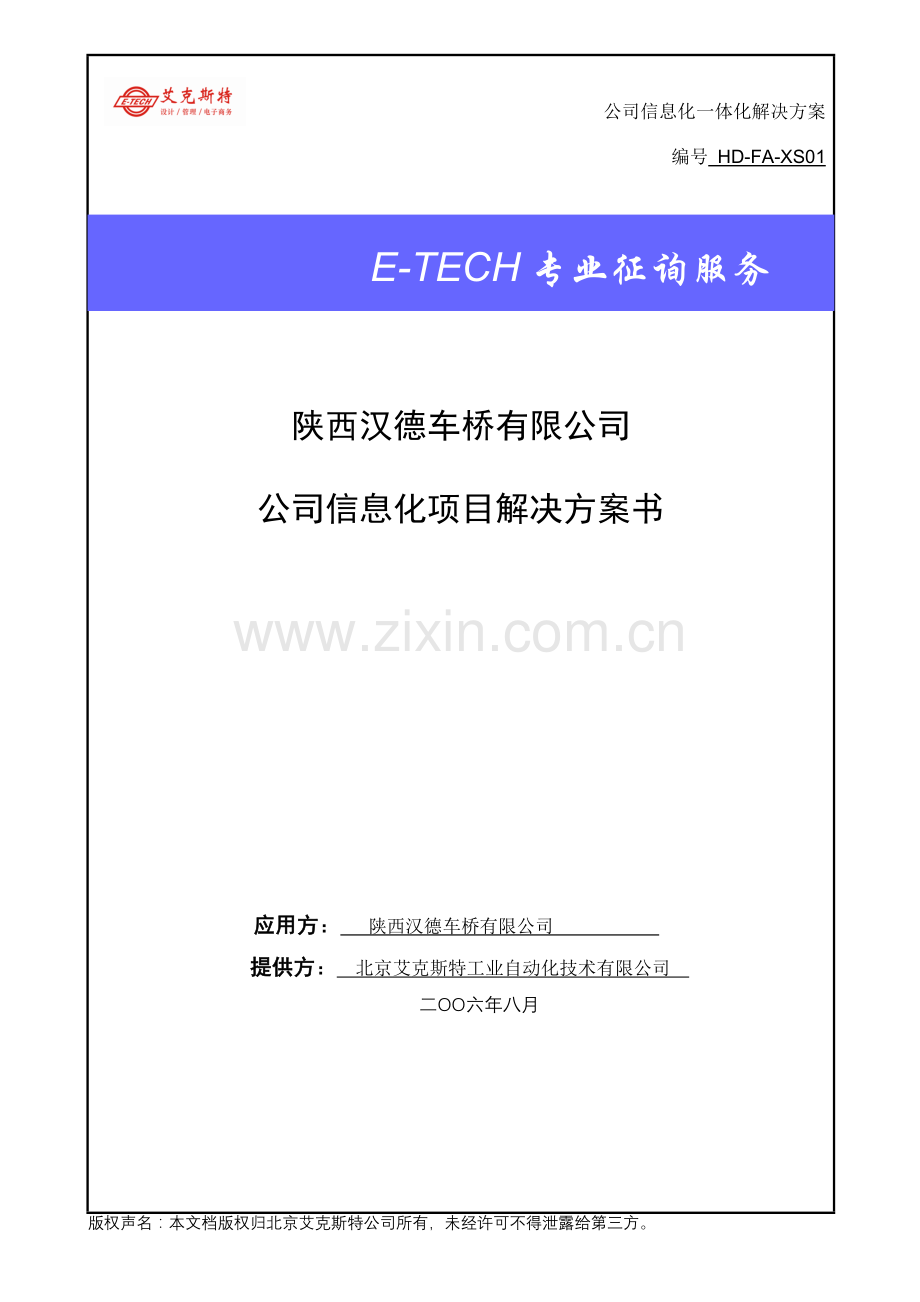

公司信息化一体化解决方案编号 HD-FA-XS01E-TECH专业征询服务陕西汉德车桥有限公司公司信息化项目解决方案书 应用方： 陕西汉德车桥有限公司 提供方： 北京艾克斯特工业自动化技术有限公司 二六年八月版权声名：本文档版权归北京艾克斯特公司所有，未经许可不得泄露给第三方。【纲要】本解决方案分如下6个部分内容1、 公司现状与需求分析2、 项目总体规划3、 项目具体技术解决方案4、 项目具体实行规划5、 软硬件配备建议6、 软件模块和报价【文档控制】修改记录日期编写人员版本备注2023年8月29日陈永莲1.0总体、CAPP部分2023年8月29日崔继凯1.0PRO/E部分审阅记录日期审阅人员版本备注2023年8月30日陈占军1.0分发记录序号日期接受人员版本备注1234目 录前言4一公司简介41.1 公司概况41.2 产品特点61.3 信息化现状7二公司问题与需求分析72.1 产品开发和工装设计82.2.1 现有软件不能满足生产发展规定82.2.2 差错率控制存在困难92.2.3 设计变更传递不流畅导致工艺设计问题92.2.4 图纸的查询及反复运用困难92.2 工艺设计和管理92.3 质量管理122.4 生产准备122.5 生产管理122.6 物资采供132.7 在本项目中重点解决的问题13三项目总体规划153.1 项目目的153.2 项目总体框架153.3 建议上线的软件系统17四项目技术方案184.1 三维参数化设计方面184.1.1 软件模块配备184.1.2 关键部件及零件的分析优化194.1.3 与原有二维设计系统的衔接及过渡204.2 工艺设计与工艺数据管理204.2.1 工艺设计平台214.2.2 工艺管理平台244.2.3 公司资源数据管理平台274.2.4 工艺数据汇总与记录解决294.2.5 工艺文献成册管理与输出304.2.6 TS16949体系文献设计304.3 CADCAPPPDMERP系统集成方案324.3.1 技术路线324.3.2 XTCAPP与ERP系统集成33五项目实行规划355.1 Pro/E服务和培训355.2 CAPP实行服务流程365.2.1 实行组织375.2.2 项目实行阶段划分395.2.3 实行培训计划405.3 项目效益分析405.3.1 减少成本405.3.2 保护公司技术资产415.3.3 提高公司管理水平415.3.4 提高产品竞争力415.3.5 提高成员的团队精神415.3.6 计划达成的直接经济效益指标41六软硬件配备建议42七软件模块43八总结44附录A、北京艾克斯特工业自动化技术有限公司介绍45前言进入21世纪以来，世界制造业产品市场形势发生了主线性的变化，同类产品日益增多，公司之间的竞争愈来愈剧烈，并且越来越具有全球性，长期以来的卖方市场变成了买方市场。顾客对产品质量、成本和种类规定越来越高，产品的生命周期越来越短。公司要在这种竞争环境中生存，就得在产品开发和管理上下功夫，不仅要有自主开发能力，建立起一支自己的开发队伍；并且要有一陶科学的管理方法和手段。在剧烈的市场竞争和巨大的内外环境压力下，公司若要达成预期的市场占有率和预期的经济效益，提高公司的应变能力和竞争能力，用最短的时间生产出市场适销对路的、质量好、价格低的产品，最大幅度地满足用户的需求，最有成效地提高自己的经济效益，已经并必然成为公司生产经营的主目的。如何提高公司的竞争能力？如何提高产品的设计生产、管理及制造水平？如何缩短产品的上市周期？公司的竞争是对用户的竞争，谁拥有更多的用户，谁就占有更多的市场份额。如何才干赢得客户？最关键的是要满足客户的需求产品和服务，在制造环境相同的情况下，影响产品的重要因素是产品设计和管理水平。产品的设计水平是与公司所采用的设计手段和管理方式密不可分，如何提高设计手段和管理水平呢？各国的实践证明必须采用信息化技术CADCAECAMCAPPPDMERP。运用信息化技术中的CADCAE技术，可以提高公司的设计效率，缩短产品的设计周期，减少设计中的人为失误，提高设计水平，加强设计的标准化，改善公司形象；运用CAPP技术，可以提高公司工艺编制的效率和标准化限度，方便工艺的管理；运用CAM技术，可以自动加工复杂的曲面，提高产品的加工精度，加强生产数据的高效性和一致性；运用PDM技术可以从主线上保障技术部门图文档的安全性，并为实现并行工程及无纸化设计、制造构造支撑平台，大大改善产品设计手段、提高产品设计效率；运用ERP技术，则可以大大提高公司的计划、生产、购销、库存、财务、劳资等部门的工作效率，更合理地配置公司资源，发明更大的效益，减少库存资金，加强市场反映速度。作为数年来为制造业提供CADCAPPPDMERP一体化整体解决方案及服务的专业化公司，北京艾克斯特公司不久乐能有机会针对陕西汉德车桥有限公司（以下简称汉德车桥）提出的公司信息化实行计划，进行技术方案选用及实行上的建议，把我们在机械制造、特别是在汽车行业信息化建设中取得的工作经验与公司进行交流，为汉德车桥开展信息化系统的建设尽一份力量。本解决方案书将从汉德车桥需求分析、技术解决方案、实行方案等方面入手，展开说明一体化信息化集成系统是如何解决公司在公司管理中碰到或将碰到的各类不同层次的问题，帮助汉德车桥发明最大的价值。一公司简介1.1 公司概况陕西汉德车桥有限公司由陕西汽车集团有限责任公司与湘火炬汽车集团股份有限公司共同投资组建，其前身为陕西汽车集团有限责任公司车桥厂。公司位于陕西宝鸡国家高新技术产业开发区，属高新技术公司，中国机械制造公司500强。是目前全国最大的斯太尔桥生产基地。公司具有完整的产品开发、生产制造、检查检测和市场营销体系，并于1999年通过ISO9001：1994质量体系认证和ISO9001：2023质量体系认证。现在正在准备进行ISO/TS16949质量体系的认证。自上世纪八十年代独家引进奥地利斯太尔桥生产技术以来，紧跟行业发展步伐，2023年与德国MAN公司开展技术合作，引进具有世界领先技术的重卡车桥制造技术，使公司的技术水平始终处在国内领先地位。目前公司主导产品有：引进奥地利斯太尔技术轮边减速驱动桥；德国MAN技术单级减速驱动桥、转向前轴；挂车承载轴等五大类50多个品种，已形成年产10万根各类桥总成的生产能力。近年来公司先后投资2亿余元对关键零部件机加线、桥装配线和油漆线进行柔性化改造，建成了具有国内一流、国际先进的系列桥壳、差速器壳、轮边减速器、主减速器壳、轮毂、过桥箱、前梁、转向节等十余条专业生产线和与其配套的热解决、电镀生产线及桥总成装配线、油漆线。斯太尔系列驱动桥总成经国家汽车质量监督检查中心（襄樊）检测其疲劳寿命达成131.8万次以上，大大超过国家标准规定的80万次。目前该产品以其高承载力、高适应性、高通过性、高安全性、高回报率和完善的销售和服务网络已成为国内大吨位重型卡车的首选产品。目前公司已与陕西重汽等国内十余家重型公司建立了稳定良好的合作关系。公司生产的关键零部件斯太尔桥壳总成因其质量优良、技术先进，现已批量出口欧洲市场。为适应国内国际重型汽车的高速发展，公司现已开始新基地的规划建设。预计到2023年，一个具有年产20万根各类桥总成的现代化大型车桥制造基地将崛地而起。公司组织结构如下图所示：其中技术系统的科室构成如下图所示：研发中心技术部技术系统冷加工工艺热加工工艺工艺科综合科技术科（西安）（宝鸡）1.2 产品特点汉德车桥的产品为载重车桥，产品的生产具有大批量并以机加工为主的特点，因产品在载重车和军工使用，因此对产品的安全性能规定严格，所以要对产品的使用寿命和安全系数作出严格的分析和准确的评估。公司采用TS16949和ISO9000管理模式逐步全面质量管理体系，适应国际化管理的模式。公司逐步发展成以产品设计、装配和关键零件加工的核心加工公司，需要对众多卫星及配套公司进行有效的管理。工艺技术管理特点：l 新产品工艺设计及小批工艺验证新产品工艺设计属单件生产模式，重要采用通用设备和专业设备加工完毕，工艺属于临时性工艺，重要是验证产品的设计性能。小批工艺验证是在公司现有的生产线上按照一定批量的规定，进行工艺设计和工艺验证，为公司批量化生产进行工艺验证，同时对生产设备和生产线提出改善方式，保证产品批量化生产的工艺环境提供依据。l 批量工艺设计及生产线工艺规划公司批量工艺设计是由公司和生产线设计单位联合设计完毕的，对于变形产品工艺则是有公司自己完毕。批量工艺按照专业化生产线的规定，细化化到每一个工步的操作和所需的配套工具和辅料。同时生产线设计按照部分柔性化的原则设计尽也许的满足公司产品变形的需要。目前公司的经营管理已按照TS16949标准执行。l 现阶段工艺设计管理模式现阶段公司的工艺设计管理模式是由技术部编制工艺路线，各个分厂编制具体工艺执行文献，最后由技术部审批执行。新产品的工艺设计由技术部完毕。1.3 信息化现状汉德车桥现有信息化软件如下表所示：序号软件及版本重要用途重要应用部门1开目CAD用于产品二维工程图的设计。研发中心（西安）2Pro/E野火1.0部分新产品采用PRO/E进行三维设计和分析。出图重要还是采用开目CAD。研发中心（西安）3CAXA CAD用于工艺文献的设计、部分产品二维图纸的绘制。技术部4AutoCAD部分产品采用AutoCAD绘图，并用于图纸的转换和传递。技术部5工艺路线编制工具自主开发的工艺路线编制工具，用来编制部门、分厂级的工艺路线。技术部6Office用于办公、报表、技术文献等的编写。全公司7金蝶财务软件财务报表。财务会计部8自主开发了车间库房管理工具目前没有使用。从目前的情况看，汉德车桥使用的软件系统还都是处在工具级的、解决手工作业而采用的工具软件，信息化处在比较原始的起步阶段，非常有必要从公司全局协同运作的角度、以精益管理的思想、全盘考虑信息化的规划和实行。目前产品的设计还是依靠二维开目CAD和CAXA电子图板软件为主，为了提高公司的设计效率和产品质量，解决工艺设计问题，进一步提高公司产品标准化，系列化，模块化的设计能力，将三维参数化设计系统推广到整个设计和工艺部门，将传统的二维设计流程升级到三维参数化流程。北京艾克斯特公司及美国PTC公司通过在汉德车桥的认真调研，结合公司的具体情况，编写形成本项目方案建议书。二公司问题与需求分析以项目为导向的公司业务流程图如下图所示：其中蓝色实体框内的操作流程是技术部门的工艺设计流程。此流程是根据TS16949标准制定的，目前已在汉德车桥推广应用。项目立项研发中心开发纸质图纸输入工艺审查工艺方案拟定编制流程图控制计划校对工艺文献编制审核会签批准工装设计MSA测量系统分析）采购订货总结试生产合格单、PPAP总结投产告知订单与计划投产交付项目执行过程涉及到多个部门的协调运作，根据我们的调研了解各部门对信息化的需求分析如下：2.1 产品开发和工装设计汉德车桥目前重要产品为引进奥地利斯太尔车桥和德国MAN车桥，产品开发以改型设计为主，设计软件重要是二维开目CAD，工装设计是CAXA CAD。2.2.1 现有软件不能满足生产发展规定随着我国汽车工业的快速发展，使国内载重汽车的需大求大增，同时随着工业技术的日新月异也对车桥使用性能和安全性能等提出更高的规定。而汉德车桥现有的设计软件仍然以二维软件为主。因此对于车桥产品规定越来越高的技术和安全性来讲，现有的这些设计软件已经不能满足规定，同时存在很大的弊端。1. 对于公司的发展来说要立足现在面对未来，因此所需设计软件应当是覆盖整个产品的开发流程。而现有的开目CAD和CAXA电子图板软件对此规定相差甚远，由于其没有分析功能所以不能进行必须的关键零件的结构强度分析和疲劳分析，无法对产品的使用寿命作出准确的评估，如桥壳的应力分析悬架的分析，桥壳总成强度变形分析等。2. 由于CAXA电子图板和开目CAD二维软件是国内开发产品，设计时没有考虑到和国际标准三维设计软件的接口问题，因此无法和高端三维设计软件进行图挡的转换，限制住了公司的技术交流和设计软件的升级，对公司的发展不利。2.2.2 差错率控制存在困难运用二维软件进行设计，由于二维设计固有的特性限制，无法进行装配及干涉检查，设计图纸易产生差错，不易发现。错误经常到车间生产时才发现，需技术人员现场更改。此种状况导致产品的成本、周期大幅上升，同时设计人员工作效率低下。2.2.3 设计变更传递不流畅导致工艺设计问题任何制造业公司在设计过程中都存在大量的设计变更，如何使设计变更的传递更流畅是公司提高设计效率，缩短设计周期的重要手段。汉德车桥传统的手段是通过变更告知单告知相应的设计人员进行修改，如此工作量大，且不准确，经常零件图修改后，相关的零件、部件图纸没有修改。设计上的信息更改无法自动传递给工艺设计部门，导致工艺与设计部门脱节。使工艺部门经常单兵做业，影响工艺部门的工作速度和工作质量。2.2.4 图纸的查询及反复运用困难在汉德车桥设备厂基本形成了以Windows操作系统文献目录方式进行系列化产品图纸的管理，但在具体应用中存在着查找图纸、零部件设计图纸反复运用等方面的问题，设计人员经常需要花大量的时间查找图纸，管理自己的设计图纸，不能专心于产品设计，浪费了大量的时间。2.2 工艺设计和管理技术部下设工艺科、技术科和综合科3个科室，重要负责产品工艺设计，以及标准、技术档案和其它技术相关的管理工作。工艺科：划分为冷加工工艺室和热加工工艺室，分别负责冷加工工艺（车、铣、刨、磨等）和热加工工艺（热解决、电镀、焊接、热压等）的设计工作。技术科：负责工艺试生产、工装验证、现场服务等工作。综合室：负责工艺路线编制，标准、技术资料等管理。通过我们的调研了解，技术部目前重要存在以下问题需要通过信息化技术来解决：（1） 文献管理数据方面公司工艺信息化可以说是处在原始状态，基本上运用表格和文字解决系统进行工艺文献的编制和汇总，部分单位运用CAD软件进行工艺文献的编制，现场执行的文献是以纸介质为核心的。公司目前工艺文献管理也是以纸介质为主、电子文档为辅的单元管理模式，数据传递基本是文本模式。（2） TS16949执行方面公司目前正在准备通过TS16949认证，由于已有的技术文献体系与TS16949规定的文献不同样，目前存在大量的质量文献需要补充。随着TS16949的认证通过和执行，还会逐步凸现出体系管理手段落后、执行过程缺少透明性、决策缺少准确可依的数据等问题。（3） 工艺设计手段上存在的问题随着公司的高速发展，产品更新和变形越来越多，工艺设计和生产管理的需求不断增长，但是由于缺少必要手段和工具，效率提高并不明显。重要表现在：l 手工编制的工艺卡片存在工序内容反复誊录、难以保证数据的准确性、无法充足有效运用CAD的电子图纸作为简图、典型工艺内容反复编制等问题。l 资源的运用和管理采用手工方式， 工艺技术支撑数据（工艺规范、国家/公司技术标准等）分散在各种手册中，查询困难；工艺技术基础数据（工艺样板、工艺档案）以文献或纸质形式保存，管理和查询都很困难。l 工艺定额、外协件、工装等数据的汇总采用手工汇总和计算，工作量大、并且容易犯错。l 相同的数据被反复誊录和计算，经常导致错误浪费时间。l 电子数据的权威性没有建立，公司运营仍然依靠纸介质文献。（4） 工艺管理上存在的问题通过调研，可以看出公司在工艺设计、管理方面虽然可以满足目前生产的需要，但从公司实行信息化的角度来看，从手段到管理方面都与信息化的规定存在很大的差距，重要表现在：l 虽然工艺体系及文献完整，但操作和管理手段都是按照纸介质运营模式，不符合未来数字化公司的规定；l 虽然通过数年的生产实践建立了完整的工艺数据及管理体系，但是由于数据管理分散，管理界线不够明确，数据传递完全是文献模式传递，要达成数字化的工艺模式存在很大的差距；l 工艺设计与管理在结识上的差距，工艺可以说是公司数字化系统中最为关键的内容，从现有模式转变到数字化工艺设计需要很长的路；l 公司执行标准的统一性问题；l 工艺设计与管理的合理性问题；l 虽然部分工艺设计实现计算机解决，但仅仅属于局部应用，不适合生产、ERP及数字化公司的规定。（5） 其它及未来涉及的问题其它及未来涉及的问题重要是依据公司信息化发展的趋势，目前所要考虑准备和思考的问题：l 与ERP集成问题。l 公司数字化模型问题。l 公司资源统一规范问题。l 工厂及生产线规划系统（可以在将来采用MPM系统解决）。总的来说，公司在工艺设计与管理方面存在的问题归结为以下几点：1. 手工编制工艺路线和卡片、手工汇总工艺报表，工作量大，且反复劳动多，效率较低。2. 大量电子文献分散管理，电子数据有效性不强，更改多、查找困难、不安全。3. 工艺设计过程控制与评审缺少计算机管理手段。4. 生产部门使用纸质的工艺文献，工艺数据不准确，工艺和各部门数据集成困难，信息不能共享。5. 工艺资源分散在各部门，无法有效的进行技术数据、典型工艺、基础数据管理。6. ISO/TS16949质量体系缺少计算机管理工具。技术部对信息化的需求分析如下：（1） 工艺设计方面的需求l 提供方便的BOM调整工具，从设计BOM调整成制造BOM，调整后的制造BOM是ERP源头数据。l 支持工艺简图与工艺卡片的组合设计，可以方便的获取设计图纸进行修改作为工艺简图，或者新绘制工艺简图，插入到工艺卡片上或者作为工艺卡片的附图保存管理。l 支持工艺简图的编辑、更新，规定解决稳定。l 支持多工艺路线，允许一个零件不同工艺路线有不同的权限与生效期。l 支持公司材料定额、工时定额计算，并可以扩展工时计算的方法与参数。l 进行典型工艺的管理，方便进行相似工艺的设计。l 提供方便的查询与浏览工具，可以快速的查找到相关的资料与图纸。l 提供其他报表输出功能，可以自动汇总输出。（2） 工艺管理方面的需求l 支持管理工艺相关的所有文献，如工艺方案、工装图纸、工艺卡片等。l 工艺评审流程的管理，支持红笔圈阅与评审署名。l 工艺文献的版本管理。l 建立典型的工艺库，以支持快速工艺设计。l 建立工装、量具和其它工艺基础库，支持快速检索与应用。l 支持严格的权限控制，保证工艺数据的安全性。（3） 信息集成方面的需求l 支持与CAD无缝集成，自动获取CAD零部件信息。l 支持与ERP等系统的双向无缝集成，可以往ERP传递工艺数据，可以从ERP中读取刀量具等资源数据。2.3 质量管理质量检查：负责进货检、工序检、零部件检、整桥检等检查工作。质量管理：管理体系文献、质量过程信息解决、质量问题解决、记录分析、质量改善等工作。售后服务：现在外包给陕汽。理化实验室：进行理化分析。需求：l 检查过程指导书的编制：需要参照专机质量计划、专项质量计划，编制检查过程指导书。指导书是技术和质量文献的一种，需要同产品技术资料统一管理。l 检查过程记录：检查记录是进行质量记录、分析的重要依据，由于目前是纸张在现场传递，过程记录的保管不方便。l 检查报表记录、分析：需要根据过程检查记录进行质量记录、分析，找出不合格因素，为提高产品质量做决策。2.4 生产准备物资管理科：负责刀具、量具、辅具辅料的库存管理和发放。生产职能管理科：进行生产准备、专用刀具、工装的管理。机加科：负责工装制造和维修。需求：l 建立刀具、量具、辅具辅料等物资的台帐管理系统，l 物资出入库管理，库管员之间的记帐、对帐工作量大。l 0库存管理、最低库存量报警l 与财务系统联系起来，价格自动汇总计算l 自动输出明细表，工艺提出的对刀量具等信息的更改可以自动提醒l 远程管理，与供应商协作，可以让供应商查库存l 查询刀量具等用于哪个产品的加工2.5 生产管理计划调度科：负责计划和生产调度。手工编制计划，调度员为兼职。仓储科：负责库房管理。车管科：叉车车辆维修。服务科：售后服务，外包在西安，在西安现场解决少量问题。需求：l 解决库存管理问题，库管员之间的记帐、对帐工作量大。库存数据不准确。l 设计变更解决：由于涉及变更频繁，难以准确、及时地根据更改告知单对计划做出解决。l 共享设计和工艺数据：加工路线单、原材料限额领料卡、调度用零件完毕登记表等与车间管理密切相关的凭证、报表，很多内容都是设计和工艺数据，现在全都靠人工誊录，工作量非常大，并且难以保证数据的准确性。l 发料管理：备料计划、零件计划根据零件的材料定额、损耗系数制定，产品型号与零部件数量很多，并且互相之间存在通用件，计算工作量非常大，并且难以保证数据的准确性。l 零件竣工计算记录：人工解决的工作量很大，工段长负荷重，并且这些有效地信息难以被产品制造部、装配车间共享。l 在制品、半成品管理：加工车间设有在制品库、装配车间设有中间（零件）库，这些零件与产品制造部、物资科的管理存在很大的反复，两者间的帐本记帐、对帐工作量很大。在制品、半成品库数据是制定备料计划、零件计划的重要来源，现在人工解决数据量仍然很大。l 设计变更管理：为了保证零件加工的准确性，车间工段长将产品所属的零件做了具体登记，但是当设计变更时，数据得不到及时更新，影响到零件出产计划、零件工序计划的变更解决。2.6 物资采供采购管理。每年约有5、6亿的采购协议，采购量非常大。需求：l 产品明细和材料定额数据共享：产品明细和材料定额是物资配套的依据，各个产品之间的通用关系影响到物料记录时的效率。l 订单计算：通过配套计划、产品明细、库存可用量的运算计算出订单数量，但是由于产品系列多，采购计划员的计算量很大。l 成本管理：目前物资出入库的成本采用的是计划价，物资收发时不能准确地计算成本。l 库存管理：库管员之间的记帐、对帐工作量大。l 物料编码：物料编码的唯一性是进行准确管理的必要条件。2.7 在本项目中重点解决的问题以上描述的问题是困扰汉德车桥技术管理与生产管理的重要因素，然而解决好各类问题，要把软件系统的功能与公司工作流程的优化、人才的培养结合起来，通过磨合才干见到好的效果，为此一个信息化项目的成败，与这三个方面的因素都有直接的关系。为了让汉德车桥达成较好的实行效果，减少风险，根据在潍柴和众多汽车零配件公司成功实行公司信息化的经验，建议在本项目中重点解决如下问题：1、公司整体信息化的规划和设计问题汉德车桥的信息化建设工作还处在起步阶段，公司的经营、计划、设计、工艺、生产、供应、质量、成本、销售等关键业务都还采用以人工为主的粗放式管理方式，未形成严密高效的科学计划执行反馈控制调度记录分析体系，难以围绕公司的核心业务充足优化、整合并调动公司各种资源、形成对市场需求的快速响应能力。因此，公司需要以现代集成制造（CIM）理念为基础进行信息化整体规划，既符合汉德车桥的实际厂情需要，可以尽快解决公司的关键瓶颈问题；又可分步实行、整体集成，有效规避实行风险。考虑全局信息化的规划建设，避免走弯路，2、三维参数化设计问题结合Pro/Engineer系统在目前产品设计上的成功应用，有必要扩大三维参数化软件的应用，以解决公司设计中碰到的各种问题，提高公司的整体设计水平 。通过使用三维参数化软件，定义产品结构、典型部件模型、典型零件模型，用参数族来组织自产品总体布局、到部件装配、到零件造型的设计关系，把公司数年积累下来的设计经验参数化，在产品设计上实现大部分结构的三维设计，少部分采用二维来进行设计，从而减少按订单设计工作量的同时、保证设计质量，大量减少产品设计的差错率，由于设计参数信息可以自动传递给设计上的各部分流程，同时二维和三维数据之间可以实现双向驱动，所以在工艺设计阶段可以自动提取所需要的设计数据，当设计数据发生变更，其变更可自动传递到工艺部门，使工艺工装卡具和产品设计紧密的结合起来解决了设计和工艺脱节的问题。对关键车桥机构进行运动分析，对桥壳及桥壳总成进行应力应变分析，对为车轴等关键部件使用寿命的计算提供可靠的数学依据。3、工艺设计和管理问题（1） 建立现代化的工艺设计平台，提供先进、方便、快捷的设计手段和设计支撑工具，提高工艺设计效率；（2） 通过实行工艺设计系统，提高工艺设计手段，加强工艺设计管理，提高工艺设计水平和设计效率、设计质量，缩短工艺设计和准备周期，实现产品设计与工艺设计并行，最终达成缩短产品研制周期和生产周期的目的。（3） 对工艺设计数据与产品设计数据进行统一有效的管理，便于查询、浏览、复用；（4） 建立工艺资源库、工艺知识、工装设计知识库，为工艺设计提供良好的支撑工具；（5） 可以充足运用产品数据和各种工艺资源数据，快速组织装配明细和工位配套明细，作为其排产、领料的依据；（6） 自动记录汇总出各种工艺相关的报表，如材料定额汇总表、总装零件明细表、车型对比明细表等；（7） 辅助进行TS16949质量文献的输出，按照质量规定管理工艺设计过程，建立和管理质量文献。4、实现全公司产品信息动态共享运用信息系统的集成功能，有助于实现跨部门、跨业务领域不同应用系统的一体化无缝集成，可保证公司级数据信息流的畅通性、唯一性、完整性和全程动态共享，并可实现全程动态跟踪与反馈，从而有效指挥并带动公司物流、资金流和伴生信息流的集成与控制管理，为管理者提供及时、可靠、科学的决策支持。三项目总体规划3.1 项目目的通过信息化系统的建设要实现如下几个目的：（1） 优化产品平台，突出产品主线，建立系列化、标准化、模块化、参数化产品，减少依据订单定制生产的成本和周期。（2） 构建集中统一的产品明细、图纸、技术资料管理平台，保证数据的安全有效，并提高重用比例。（3） 优化产品开发和设计更改流程，提高开发效率并保证数据的准确性和一致性。（4） 规范并优化工艺操作流程，建立工艺管理制度，提高工艺水平。（5） 优化设计、采购、生产计划、现场车间作业流程，建立全公司快速响应机制。3.2 项目总体框架依据汉德车桥信息化目的和目前信息化的基础，总体方案按照打造国内一流的数字化公司为总目的，进行公司信息化总体规划，结合汉德车桥公司生产特点，以公司的核心业务流程为核心，建立汉德车桥公司CADCAPPPDMERPMES一体化解决方案，成为公司产品创新、缩短投市周期、提高产品质量、减少运作成本、增强经济效益、赶超世界先进水平的强有力工具和信息化基础平台。本方案通过实现汽车产品研发技术、管理现代化，为生产管理提供高效快捷的技术支持；通过现代公司资源计划系统实现对汽车产品生产过程的高效管理；通过设备数据自动化采集，实行动态质量控制，实现过程、资源的优化管理；与财务及专业分析设计软件系统集成，实现公司信息化系统整体资源共享。总体方案设计坚持公司信息化“统筹规划，突出重点，分步实行，务求实效”的原则。公司信息化一体化解决方案包含的软件系统结构框图如下图所示：MES系统零部件和产品信息库更改管理产品配置管理项目管理销售管理生产计划管理车间管理采购管理库存管理质量分析工艺BOM工作流与版本工艺资源管理工艺数据管理工艺方案设计编码管理工作流管理系统集成安全管理工艺文献设计Office其他软件PROEPDM系统ERP系统CAPP系统设计工具基础支持系统：操作系统、数据库、邮件服务产品管理质量管理成本核算制造执行控制OA、公司门户、网络信息安全系统图 公司信息化软件结构公司信息化软件系统在统一的技术平台支持下，根据不同的业务应用又划分为不同的软件系统，重要涉及：CAX系统：涉及了CAD、CAE、CAM，计算机辅助设计、分析和制造软件，使用方便合适的CAX软件可以大幅提高设计效率和设计质量。PDM系统：Product Data Management，产品数据管理系统，可以规范统一管理所有与产品相关的数据、过程和资源。CAPP系统：Computer Aided Process Planning，计算机辅助工艺过程规划，可以实现工艺流程的设计、工艺数据的管理。ERP系统：Enterprise Resource Planning，公司资源规划，重要进行生产采购计划和相关资源管理。MES系统：Manufacture Execute System，制造执行系统，重要进行车间现场数据采集、生产进度监测、数据记录分析等。CADCAPPPDMERPMES基于统一架构、统一BOM、统一数据库，构建出符合汉德车桥技术和管理两条业务主线的信息系统，保证信息流的完整、准确、及时，支持公司灵敏制造。一体化解决方案为公司提供对产品的设计、工艺、制造、质量、财务、销售与服务等全过程跨层次跨阶段业务的一体化集成管理与协同运作能力。使公司所有不同层次上的信息资源都得到全程动态共享，整个业务过程得到全面整合、优化和控制，从而获取更大的经济效益。3.3 建议上线的软件系统l CAX系统：推荐统一使用PRO/E野火3.0版PRO/Intralink8.0版， PRO/E野火3.0集CAD、CAE、CAM于一身，可以在研发中心和技术部用于新产品研发、产品设计分析、工装设计分析、自动加工、自动输出二维工程图等工作。PRO/Intralink8.0可以实现同一工作组在同一模型下的协同设计、产品数据集中管理、变更自动告知等功能。l CAPP系统：推荐使用XTCAPP6.0版，完毕工艺卡片辅助编制、典型工艺管理、工艺路线编制、工艺设计流程管理等应用。l PDM/PLM系统：推荐使用PTC公司的WINDCHILL8.0版，实现产品全生命周期的全面管理。l ERP系统：根据公司的抉择来定，建议选择国内外知名的、生产管理做得比较进一步的ERP系统。l MES系统：推荐使用XTMES，实现车间现场的看板式管理和全面质量控制。CADCAPPPDMERPMES系统的信息流向如下图所示：此信息流的特点有：l PRO/E产生的设计数据可以直接被Windchill和XTCAPP直接读取，自动建立设计BOM。l XTCAPP可以运用PRO/E的设计模型和二维工程图作为参考，进行工艺简图的设计、工装的设计分析。l Windchill和XTCAPP的设计BOM和工艺BOM可以直接传递给ERP。l ERP计划下达后在MES中进行车间现场的控制和质量分析反馈。分别实行规划如下：第一步：1、PRO/E数字化模型定义、分析2、CAPP工艺设计和管理3、ERP（Oracle）生产管理目的：1、建立数字化设计平台，提高设计效率2、建立工艺信息管理平台，3、实现“设计工艺生产”信息共享第二步：Windchill产品全生命周期管理目的：1、建立产品信息管理平台2、实现产品全生命周期的管理第三步：MES制造执行系统目的：1、精益制造2、实现产品全面质量管理四项目技术方案下面我们根据以上分析的公司所面临问题与对信息化的需求，给出具体的技术解决方案。本方案书技术部分重点在第一阶段，即PRO/E和XTCAPP部分，其他阶段的技术方案在以后的建议书中再拟定。4.1 三维参数化设计方面 实现从二维绘图迈向三维数字化设计，实现产品数据的协同及管理，加快产品的开发过程。达成： 产品的总体概念设计 产品的全三维参数化设计 自动产生二维工程图 产品的装配工艺辅助设计 产品的整机装配和干涉检查 产品的整机及部件的结构强度及动力学分析 产品关键部件的疲劳分析4.1.1 软件模块配备序号模块名节点数备注1PRO/E基本模块10套2 PRO/INTRALINK16套3大型装配2套4PRO/E强度分析模块1套5PRO/E疲劳分析模块1套6基本数控加工包3套1 Pro/E基本模块：内含双精度、非碎面(non-faceted) 实体模型建构核心，可提供最精确的几何结构表达图、质量性及干涉检查功能。具有目的导向智能型模型建构功能，对所有的工程领域提供完全互相联结的支持，因此在产品开发中任何时候所做的设变，都会自动更新到整个产品设计之相关部门。除此之外，更提供了异质性CAD资料的直接接口，及各种CAD资料之公用接口，并包含完整的2D出图功能、基本组合件能力、 以及读取PTC所提供之各种标准零件库、设计与制造钣金件、标注焊接方式所需的特殊功能。此为PTC参数科技所推崇的弹性化工程之主线。2 Pro/Intralink协同设计模块：Pro/INTRALINK是PTC所发展出的同步工程开发管理系统 (Concurrent Development Management System ； CDMS )，为使用者提供开放的产品信息存取的功能，促进设计变更互通的速度，及支持智能型 设计决策和产品的最佳化。运用这种动态的同步实时信息，制造商可享受到创新的产品开发解方案的好处，并进一步提高竞争优势。3 Pro/E大型的装配模块：使大型、复杂的模型建构与管理工作更加容易，而模型内含的零件数目完全不受限制。由于产品组件可以不同的具体限度来展示，因此工程师不仅可以针对特定的零件或次组件进行作业，同时还能维持整体产品架构的设计原意。附加功能让使用者
