北京市东四电信局综合楼工程施工组.doc

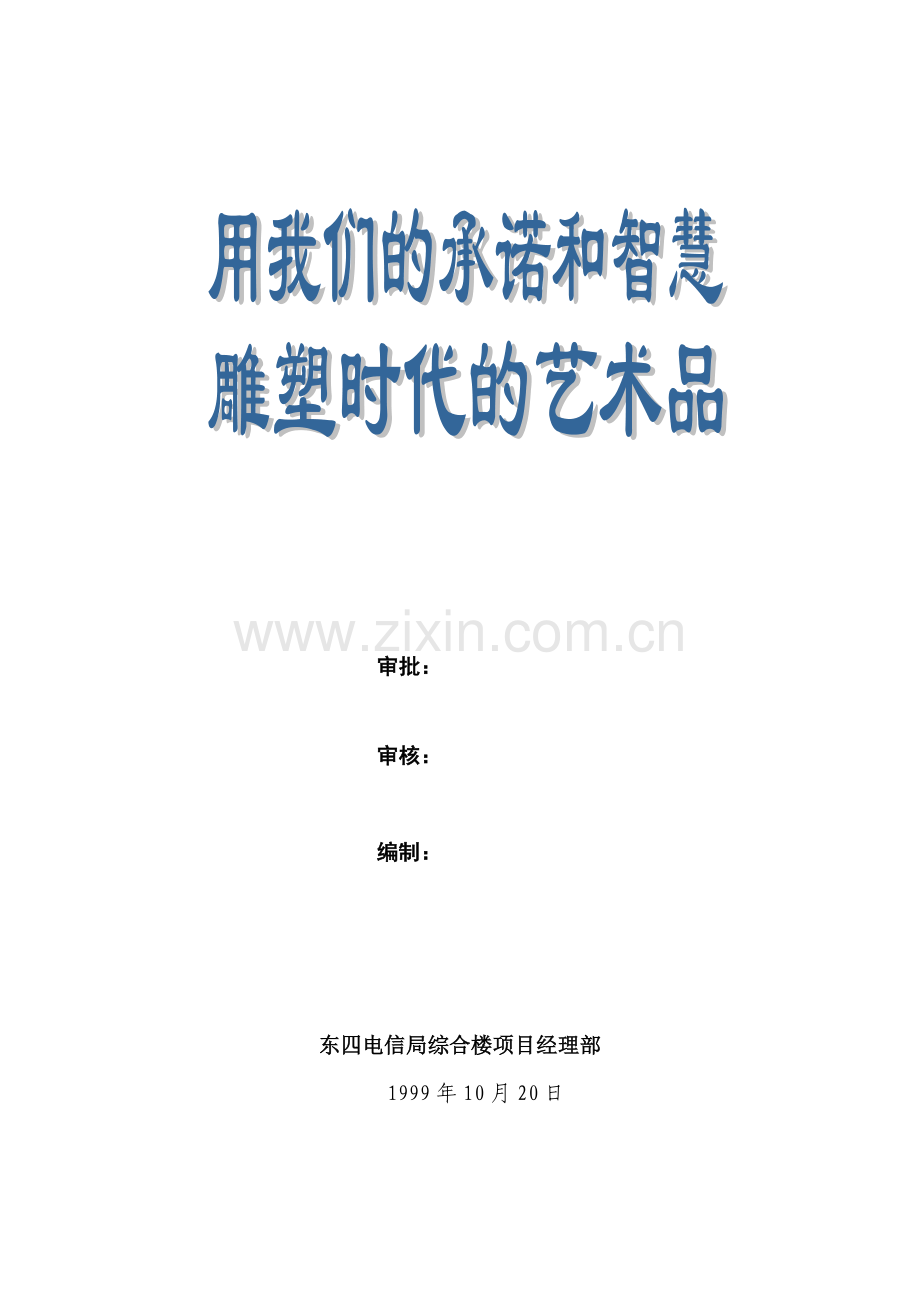

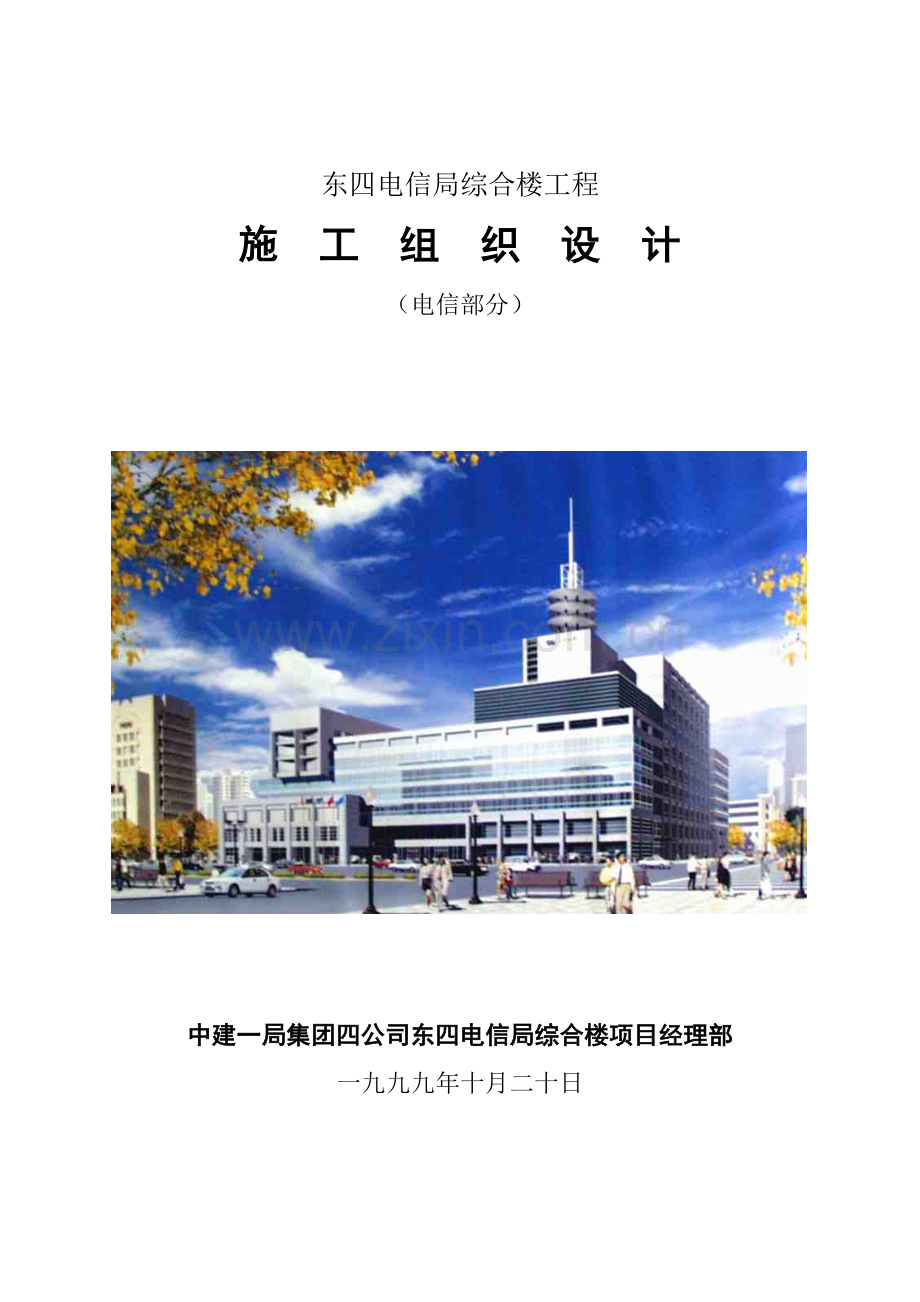

东四电信局综合楼工程施 工 组 织 设 计（电信部分）中建一局集团四公司东四电信局综合楼项目经理部一九九九年十月二十日 审批： 审核： 编制：东四电信局综合楼项目经理部1999年10月20日目 录1. 编制依据31.1 协议31.2施工图纸31.3重要规程 规范31.4重要图集41.5重要标准51.6重要法规51.7其它52.工程概况52.1工程概况52.2建筑设计概况62.3结构设计概况72.4专业设计概况83.施工部署83.1施工组织83.2任务划分103.3施工部署原则、总施工顺序103.4施工进度计划113.5组织协调113.6重要项目工程量123.7重要劳动力计划124.施工准备134.1技术准备134.2生产准备164.3其它准备185.重要施工方法及技术措施185.1流水段划分185.2大型机械选择185.3重要施工方法196.重要施工管理措施386.1保证工期措施386.2保证质量措施406.3技术管理措施466.4安全、消防保证措施466.5环保措施、文明施工516.6减少成本547.经济技术指标558.施工总平面图551. 编制依据1.1 协议协议名称编 号签定日期东四综合电信局局房工程协议19991181999.1.181.2施工图纸图纸名称图纸编号出图日期东四电信局综合楼（电信部分）工程号98011998.8建筑施工图纸建施-01至建施-531998.8结构施工图纸结施1-1至结施-361998.8照明电力施工图纸电施1-电施481998.8暖通施工图纸暖施1-暖施541998.8通讯施工图纸迅施1-迅施301998.8给排水施工图纸水施1-水施351998.81.3重要规程 规范类 别名 称编 号国家工程测量规范GB 50026-93国家土方与爆破工程施工及验收规范GBJ 201-83国家地基与基础工程施工及验收规范GBJ 202-83国家锚杆喷射混凝土支护技术规范GBJ 86-85国家人防工程施工及验收规范GBJ 134-90国家地下工程防水工程施工及验收规范GBJ 208-83国家混凝土结构工程施工及验收规范GB 50204-92国家混凝土强度检查评估标准GBJ 107-87国家砌体工程施工及验收规范GB 50203-98国家木结构工程施工及验收规范GBJ 206-83国家屋面工程技术规范GB 50207-94国家建筑地面工程施工及验收规范GB 50209-95国家组合钢模板技术规范GBJ 214-89国家建设工程施工现场供用电安全规范GB 50194-93国家制冷设备安装工程施工及验收规范GBJ 66-84国家采暖与卫生工程施工及验收规范GBJ 242-82国家通风与空调工程施工及验收规范GBJ 243-82国家电气装置安装工程电梯电气装置施工及验收规范GB 50182-93国家自动喷水灭火系统施工及验收规范GBJ 50261-96国家电气装置安装工程低压电器施工及验收规范GB 50254-96国家电气装置安装工程电气照明装置施工及验收规范GB 50259-96国家电气装置安装工程盘、柜及二次回路结线施工及验收规范GB 50171-92国家电气装置工程电缆线路施工及验收规范GB 50168-92国家电气装置安装工程接地装置施工及验收规范GB 50169-92国家电气装置安装工程母线装置施工及验收规范GBJ 149-90国家电气装置安装工程1KV以下配线工程施工及验收规范GBJ 50258-96行业钢筋焊接及验收规程JGJ 18-96行业钢筋锥螺纹接头技术规程JGJ 109-96行业混凝土泵送施工技术规程JGJ/T10-95行业建筑机械使用安全技术规程JGJ 33-86行业施工现场临时用电安全技术规范JGJ 46-88行业建筑工程冬期施工规程JGJ 104-97行业建筑装饰工程施工及验收规范JGJ 73-911.4重要图集类 别名 称编 号地方建筑构造通用图集88J1-88J12、88JX1-88JX4-1地方框架结构填充空心砌块构造图集京SJ191.5重要标准类 别名 称编 号国家建筑安装工程质量检查评估统一标准GBJ 300-88国家建筑工程质量检查评估标准GBJ 301-88国家混凝土质量控制标准GB 50164-92国家混凝土强度检查评估标准GBJ 107-87国家建筑采暖卫生与煤气工程质量检查评估标准GBJ 302-88国家通风与空调工程质量检查评估标准GBJ 304-88国家建筑电气安装工程质量检查评估标准GBJ 303-88国家电气安装工程电气设备交接实验标准GBJ 150-91行业建筑施工安全检查评分标准JGJ 59-881.6重要法规类 别名 称编 号地方关于颁发北京市建筑安装工程施工技术资料管理规定的告知北京市城乡建设委员会文献京建质1996418号地方关于印发“防止混凝土工程碱集料反映技术管理规定（试行）”的告知京建科1999230号1.7其它类 别名 称编 号地方北京市地下室防水推荐做法京95TJ3ISO体系ISOO9002及ISO9004质量保证体系工程报告东四电信综合楼岩土工程勘察报告2.工程概况2.1工程概况 工程名称东四电信局综合楼（电信部分）建设单位北京市电信管理局工程建设部设计单位北京东方筑中建设规划设计有限公司监理单位北京高屋工程建设征询监理公司质量监督单位东城区质量监督站施工总承包单位中建一局集团四公司施工重要分包单位南通三建九分公司协议范围东四电信局综合楼建筑、结构、水电安装工程协议性质预算+增减帐投资性质自筹资金协议工期1999.11.6-2023.8.4协议质量目的结构“长城杯”、争创鲁班奖2.2建筑设计概况建筑面积42157.89m2建筑总用地面积9966.79m2建筑占地面积4497.17m2地下部分建筑面积8932.60m2地上部分面积33225.29m2附属房建筑面积建筑用途电信机房、办公商业建筑特点智能化、高档次装修地下层数1层（局部2层）地下层高度6.1（3.37）m地上层数10层地上标准层高度4.5m、3.6m非标层高度5.4m设备层高度及面积0标高46.35m室内外高差1.2m-0.22m基底标高-7.60m最大基坑深度-9.57m檐口高度48.9m建筑总高48.9m基本轴线距离6m、7.5m、8m附属用房用途楼梯结构形式梁式和板式建筑防火一级避雷设防二级外墙保温作法陶粒砼空心砌块防水地下：LYX-603卷材屋顶：SBS卷材雨篷：SBS卷材外装修作法内装修作法檐口铝板雨篷石材顶棚吊顶门窗铝合金，胶合板门、木门墙面石材、铝板屋面不上人，SBS防水墙面乳胶漆楼梯预制水磨石门窗铝合金地面现制水磨石勒角干挂石材踢角预制水磨石2.3结构设计概况土质情况基底土质为粉质粘土、砂质粘土及粉细砂地下水性质上层滞水和潜水地下水位36.51-38.40m、29.73-30.41m地下水质对混凝土结构无腐蚀性地基承载力200kPa渗透系数基槽深度在地下水位之上地基类别第四纪沉积层地下防水作法LYX-603卷材冷铺基础形式筏板基础底板厚度1.5m、0.75m地下砼类别自防水混凝土人防等级五级地下砼强度等级外墙C40（S8）梁C35筒体C40内墙C40柱C40楼梯C30基础C35（S8）板C30其它C20地上结构形式框架剪力墙结构结构转换层位置屋盖结构形式梁板式抗震等级一级钢筋类别一级、二级钢筋接头类别锥螺纹、冷挤压、搭接混凝土强度等级外墙C30-C40梁板C30筒体C30-C40内墙C30-C40柱C30-C40楼梯C30外墙厚度400mm内墙厚度200mm、300mm、400mm结构参数典型断面最大断面最小断面梁断面尺寸300mm650mm8001200250500柱断面尺寸900900，800800900900650650最大跨度8m最大预制构件重量2.4专业设计概况设计规定 系统做法管线类别上水三层以下由市政管网供水，四层以上由地下一层水泵和水箱联合供水丝扣连接、垫油麻渡锌钢管下水地下室为一个系统，一至九层为一个系统承插粘接UPVC（塑料管）雨水由屋面至地下室散水承插粘接UPVC（塑料管）热水每层设一个开水炉丝扣连接、添料铅油麻镀锌钢管饮用水地下室区淋浴器、地上设电开水器丝扣连接消防由底层和顶层的环管把各消火栓立管连成环网焊接、丝接排烟走廊设机械排烟系统法兰连接，添料为石棉绳镀锌钢管报警有手动、烟感、温感报警器区域控制、中央控制焊接钢管监控首层设中央监控室分16个监控点，主机设在消防中心焊接钢管空调主机楼工艺区各机房设专用空调系统，地下室至三层为中央空调系统，四层以上为风机盘管加空调机组焊接，垫料为850胶带镀锌钢管通风地下一层、厕所设排风系统，卫生间设排气管法兰连接，垫料为850胶带镀锌钢板风管冷冻各层水平干管为异程式所有为焊接，接口处为丝接无缝钢管采暖一至六层为低区，七至十七层为高区，系统形式为单管系统上供下回DN40以下丝接，以上为焊接焊接钢管燃气从市政进入煤气调压站再进入一层厨房照明一般照明，应急照明等由配电室至各层控制箱焊接钢管动力空调用电、冷却水泵、热互换器、排风机、电梯、配电箱由配电室至各用电控制板焊接钢管弱电电视监控、电话、火灾报警等系统、综合布线、广播系统中央控制、分区布置焊接钢管避雷二级防雷，R0.5，有接地装置运用砼柱内二根主筋引下线镀锌扁钢-404电梯客梯6部、货梯1部、食梯2部变配电10KV高压电源至分界小室水箱采用搪瓷钢板水箱污水泵房地下污水井内自动控制焊接钢管冷却塔三台冷却塔由地下室冷水机组至屋面无缝钢管电视按有线电视台按有关规范焊接钢管3.施工部署3.1施工组织3.1.1施工组织系统图（重要成员）执行经理：赵谦项目经理：杨耀辉总 工李洪海杨晓毅技术协调部李海林 物 资 部张国东 质 量 部安装经理成善春于景岳 机 电 部行政经理宋玉清韩新燕行政管理部商务经理李向春佟晓霞 商 务 部现场经理王胜勇王兰群工程管理部黄塞 安 监 站刘仲亮 工程总调项目重要成员学历情况见下表：姓名学历职称职务备注杨耀辉大本工程师项目经理公司副总经理赵谦大本工程师执行经理一级项目经理宋玉清中专政工师书记李洪海中专工程师总工王胜勇大专工程师现场经理成善春大本工程师机电经理李向春中专经济师商务经理杨晓毅大本工程师技术部经理张国东大专助理工程师质量总监王兰群大本工程师工程部经理佟晓霞大专工程师商务部经理黄 塞中专助理工程师安全总监于景岳中专助理工程师机电部经理韩新燕大专助理工程师行政部经理 3.1.2职能分工及岗位职责(见附录1)3.2任务划分 3.2.1总包协议范围图纸范围内的土建、地下车库坡道、给排水、采暖、水消防、通风空调、动力照明、防雷接地、电梯、电话、有线电视天线系统及护坡桩。 3.2.2总包组织内分包施工项目 结构工程由南通三建九分公司承担劳务；土方挖运及护坡由中建西诺基础公司负责；防水由河南新蒲建筑安装有限公司负责；砼由中建一局五公司搅拌站和青白水泥制品有限公司负责供应。 3.2.3总包组织外分包施工项目 装饰装修(图纸中标明二次装修的部分)的分包;外墙装饰工程施工由武汉凌云建筑装饰工程公司负责;机电安装施工分包。3.2.4总包单位与分包单位关系 项目将严格按照总分包协议、项目法施工原则、公司项目管理手册等对公司内专业公司和分包进行管理，使之达成协议中既定的施工总进度计划和项目各项管理目的。 3.2.5工程使用大型设备情况见下表名称型号数量运送方法进场时间工程形象进度1#塔吊H3/36B1台汽车、汽车吊1999.11底板施工前2#塔吊F0-23B1台汽车、汽车吊1999.11底板施工前3#塔吊H3/36B1台汽车、汽车吊1999.11底板施工前地 泵HBT-602台汽车1999.11底板施工前地泵HBT-80C1台汽车1999.11底板施工前砂浆搅拌机0.4m32台汽车2023.5初装前双笼电梯2.0t2台汽车、汽车吊2023.6拆除塔吊塔前3.3施工部署原则、总施工顺序依据甲方对施工现场拆迁的具体情况，拟定单体工程结构开工的先后顺序。东四电信局综合楼（电信部分）拟定于1999年11月开始施工。东四电信局综合楼（合力物业部分）待甲方对施工现场拆迁完毕后，计划于2023年5月开始施工，假如能按期开工，则所挖土方用于东四电信局综合楼（电信部分）的肥槽回填。 本工程结构验收分三次进行：第一次结构验收（0.00以下）拟定于2023年4月26日，第二次结构验收（1-4层）拟定于2023年6月2日，第三次结构验收（5-10层）拟定于2023年7月21日。整体竣工验收：2023年8月4日。第一次结构验收完及时组织劳动力、材料进入二次结构施工，同时由下向上组织内粗装修；第二次结构验收完毕，外墙装修开始组织；第三次结构验收前，塔吊拆除、双笼电梯安装；第三次结构验收完毕，外装修开始由上至下施工；同时内装修由上至下施工；安装原则上配合土建施工，装修阶段应加强安装与土建的配合协调工作。3.4施工进度计划见附表1。3.5组织协调3.5.1按总进度计划制定控制节点，组织协调工作会议，检查本节点实行的情况，制定修正调整下一个节点的实行规定。3.5.2项目经理部以周为单位，提出工程简报，向业主、监理和有关单位反映，通报工程进展情况及需要解决的问题，使有关方面了解工程的进展情况，及时解决施工中出现的困难和问题。3.5.3项目工程部牵头天天下午4：00组织由项目各相关部门、分包管理层参与的生产协调会，及时下达任务，以日计划保证周计划、周计划保证月计划以实现工期规定。通过预控、过程检查、最终报验、定期教育等重要方式实现本工程质量、安全目的。各重要分项工程均应实行样板制，样板经业主、监理、总包三方认可后，方可进行大规模施工。3.6重要项目工程量项 目单位数量备注开 挖 土 方 量m36500回 填 土 方 量m33000防水工程地 下m210700LYX-603屋 面m24000SBS卫生间m21000聚氨酯涂膜现浇砼 地下防水砼m314000商品混凝土普通砼m36000地上普通砼m313000砌 体地 下m3160砖墙和陶粒空心砌块地 上m33500钢 筋地 下t2500地 上t2500装修工程内 檐墙面抹灰m272500根据工程实际情况，做适当调整。地面m251000吊顶m213166贴瓷砖m24540油漆浆活m218810外檐门窗m21700幕墙m210000石材m22500涂料m290抹灰m220233.7重要劳动力计划 劳动力实行专业化组织，按不同工种，不同施工部位来划分作业班组，使各专业班组从事性质相同的工作，提高操作的纯熟限度和劳动生产率，以保证工程施工质量和施工进度。根据工程实际进度，及时调配劳动力，实行动态管理。1999年2023年2023年11月12月1月2月3月4月5月6月7月8月9月10月11月12月1月2月3月4月5月6月7月8月1501504132855506006506506634634184584095064464462864664243712481804.施工准备4.1技术准备4.1.1 图纸 图集 规范 规程 4.1.1.1审图 收到业主提供的图纸后，及时组织经理部各相关部门进行内部图纸会审，并把发现的图纸问题汇总；参与由业主、监理、设计等单位参与的外部图纸会审，进行会审记录的会签、发放、归档。 4.1.1.2管理人员（涉及经理部和配属队伍管理人员）培训 组织管理人员旁看、旁听公司内部及外部结构长城杯工程的检查、评审（并摄像，以便回来学习），学习提高管理人员的质量、技术意识；组织管理人员听取有关结构长城杯方面的讲座（涉及公司组织的、局组织的及其它方面的）。 4.1.1.3劳务人员培训每两周运用周一安全会机会组织一次由经理部和配属队伍管理人员参与的质量、技术意识提高会。 4.1.2器具配制(见下表)序号仪器名称数量用 途备 注1GTS-701全站仪1测设控制2J2级 经纬仪2轴线投测3TDJ2E 经纬仪5轴线投侧3DS3 水准仪1标高传递4无线对讲机3通讯联终550m 钢尺2轴线量测6计算机1技术管理7铅直仪1竖向投点8钢卷尺15现场检查项目管理人员配备9振动台1砼试块实验室使用10温控仪1温度、湿度控制实验室使用11天平1检测土干密度实验室使用 4.1.3技术工作计划 4.1.3.1分项施工方案编制计划序号方案名称完毕时间1现场临水临电施工方案1999.52塔机施工技术方案1999.93施工实验管理方案1999.94技术资料管理方案1999.105现场测量施工方案1999.106回填土施工方案1999.107土方开挖及护坡施工方案1999.108冬期施工方案1999.109验槽、垫层施工方案1999.1110雨季施工方案1999.511永久地下组合墙施工方案1999.1012防护脚手架方案1999.1113防水施工方案1999.1114基础底板大体积混凝土施工方案1999.1215钢筋工程施工方案1999.1216模板工程施工方案1999.1217混凝土工程施工方案1999.1218脚手架工程施工方案1999.1219砌筑工程施工方案2023.520屋面工程施工方案2023.521楼地面工程施工方案2023.522门窗工程施工方案2023.624装饰工程施工方案2023.64.1.3.2重要实验工作计划a)钢筋机械连接（锥螺纹、冷挤压）同条件施工，同一批材料的同等级、型式、同规格接头以500个为一验收批，局限性500个也为一验收批（每层、每段、每种规格梁、柱、底板钢筋各一组），见证取样组数总实验组数30%。b)砼大体积混凝土每200m3制作一组抗压试块；普通砼每100m3制作一组抗压试块；抗渗砼试块每500m3留置一组，见证取样组数总实验组数30%。根据工程需要制作同条件试块（至少多备2组）。c)防水进场检查：材料进场后要取样复试，同一品种、牌号和规格的卷材，抽验数量为：大于1000卷抽取5卷；500-1000卷抽取4卷；100-499卷材抽取3卷；小于100卷抽取2卷。将抽验的卷材开卷进行规格和外观质量检查，规定所有指标达成标准规定。d)土方回填基坑回填土分层、分段取样做干密度实验，数量按每层回填土6点取样。4.1.4推广新技术应用（见下表）序号新技术项目应用项目1深基坑支护技术土钉墙与护坡桩联合支护技术地下连续组合承重墙2高强高性能混凝土技术预拌混凝土的应用技术超细活性掺合料应用3粗直径钢筋连接技术粗直径钢筋锥螺纹及冷挤压连接技术4新型模板和脚手架应用技术新型模板体系（大钢模、定型柱模）的应用碗扣式脚手架早拆支撑体系5建筑节能和新型墙体应用技术外墙保温隔热技术高效先进的供热、制冷系统6新型建筑防水和塑料管应用技术LYX-603新型防水卷材的应用硬聚氯乙烯管材应用7大型构件和设备的整体安装技术桅杆起重机的整体安装技术8公司的计算机应用和管理技术计算机信息管理系统和CAD辅助设计4.1.5高程引测与定位根据业主提供的北京市规划测绘设计研究院99年5月18日(平面定位点)工程测量成果和99年11月29日(高程定位)工程测量成果引入平面控制网和标高控制网。4.2生产准备4.2.1临时供电、供水、供热总电源是由业主提供的现场西南角500KVA变压器，在南侧有一400KVA备用电源（根据工程进度安排投入使用）；场地西侧1#出入口处有DN100的市政给水管为现场水源；生活用水及其它污水通过临时排水沟排至现场西侧的两个市政污水井；生活热源自备。临水临电布置见施工总平面图（第8项），临水临电设计见附件2。4.2.2临时道路及围墙本工程周边地理位置较复杂，场地较为狭小，无法设立循环道路，西侧临东四南大街处设1#门作为重要材料进出场口。南侧靠干面胡同处设2#门作为附属材料进出场口；其它均作2米高现场围护墙。现场西侧靠近东四南大街处布设临建办公室，采用砖混结构二层楼房，供经理部及甲方、监理等管理人员现场办公用，办公楼内设食堂、浴室、工人厕所等配套设施。现场东侧靠近红线围墙设一排15间砖房，作为配属队伍管理人员办公及现场实验室用房。 现场围墙采用红机砖砌筑而成，西侧设立6m宽1#施工大门，南侧在干面胡同设一个6m 宽2#施工大门，1#门除供砼运送车、地泵及施工用机械、材料出入以外，还供经理部人员及生活车辆出入，也是土方挖运的重要入口；2#门为备用出入口，只限于小型材料的出入。为了减少施工噪音对周边居民生活的影响，又保证工程的正常施工，采用现场内不设立职工宿舍，拟定在朝阳区靠近东三环附近租用第二生活场地，作为分包职工的生活基地。施工现场道路在土方开挖后，采用100厚C15砼进行硬化解决，其它非道路部分铺设25025045的水泥花砖，以保证施工现场不起尘土，同时能周转使用减少成本。4.2.3生产生活临时设施 经理部设办公区及食堂、厕所、浴室，安排在现场东西两侧。办公区设28间房，两层布置，上下各14间。4.2.4加工定货计划因东四电信局综合楼（电信部分）比合力部分早开工,且合力部分的大部分场地已拆迁完毕，因此可运用合力部分场地作为钢筋加工场地，设在现场的北侧，如若合力部分开工，再将钢筋加工区迁移到第二生活区内。构件加工在场外进行；木作加工棚设在现场西北侧；砼一律采用商品砼；东西两侧各设一台强制式砂浆搅拌机供装饰阶段使用。材料进场计划见下表：名称规格计划数量用途进场时间钢管483.5200t顶板支撑随进度安排，分批进场钢管483.5400t搭设脚手架随进度安排，分批进场木方50100800m3配置木模板随进度安排，分批进场碗扣架L=2.4m,1.8m400t顶板支撑随进度安排，分批进场钢筋按图纸5000t钢筋混凝土工程随进度安排，分批进场主材由本公司物资公司按计划供应，其它材料由合格分供方选购。材料堆放根据现场不同施工阶段场地、供料情况拟定。4.2.5对业主的规定业主方根据协议规定提供10套图纸。场地内北侧拆迁工作尚未完毕，督促业主抓紧时间完毕，力求及早开工物业部分。4.3其它准备业主已提供1998年12月21日的建设工程规划许可证、1998年11月2日的建设用地规划许可证、1999年4月13日的北京市建设工程开工证等证件，其它有关证件（如：卫生、消防等）按北京市有关规定及时办理。5.重要施工方法及技术措施5.1流水段划分a)地下室根据结构设计留置的后浇带划分流水段，基础底板和地下室结构划分为六个流水段；b)主体结构施工时，根据工程量的大小和后浇带的位置情况，为了取得相同的流水节拍，均衡流水，划分为四个流水段；c)装修阶段施工流水段的划分分为砌筑、抹灰阶段；水磨石、地坪施工阶段；门窗安装、油漆及竣工清理阶段。其中各工序交叉较多，又易受周边环境、季节及技术间歇等客观因素影响，因此各阶段施工流水段的划分应适时调整。详见流水段划分图（见附图4-附图5）。5.2大型机械选择 砼的垂直运送重要采用地泵泵送，必要时采用塔吊吊运混凝土浇筑墙、柱混凝土，其它材料的垂直运送采用塔吊。结构施工阶段重要机械计划见下表：序号号号设备名称型号单位数量进场时间1固定式塔吊H3/36B台21999.112固定式塔吊F0/23B台11999.113汽车吊50t台11999.114汽车吊25t台11999.115砼地泵HBT-60台21999.126砼地泵HBT-80C台11999.127反铲挖土机1.6m3台31999.118自卸式翻斗车太拖拉台50随土方工程9推土机D-80台1随土方工程10平板式振动器ZB110-50台6随砼工程11砼振捣棒ZPN35台20随砼工程12空压机6m3台3随工程进度13蛙式打夯机40kg/m3台8随工程进度14电焊机35kW台41999.1115机械磨光机台101999.1116钢筋加工设备套21999.1117木工设备套21999.1118双笼电梯2.0t台2 2023.619锥螺纹设备40台41999.1120冷挤压设备40套61999.11在现场安装2台H3/36B塔机，塔吊工作半径为60米，共需20节标准节，吊钩高度为69.2米，这两台塔必须附墙一道；1台F0/23B塔机，塔吊工作半径为50米，共需17节标准节，吊钩高度为59.8米（以塔机的基础表面为参考点）。供综合楼垂直运送用，最小起重量2.3t；由四公司机租分公司负责安装。塔机定位见总平面图。每台塔机正常工作所需的电容量为70KVA，地基承载力不低于18吨/平方米。按塔基设计标准制作塔基承台和塔基桩，同时必须保证塔机拆除的空间。5.3重要施工方法5.3.1重要分部、分项工程施工顺序见下页流程图。5.3.2结构工程5.3.2.1测量放线a)场区平面控制网布设平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。布设平面控制网形一方面考虑设计总平面图，现场施工平面布置图(见设计图纸)。选点应选在通视条件良好、安全、易保护的地方；桩位必须用混凝土保护，并用红白相间的钢管进行围护，用红油漆作好测量标记。对1999.5.18北京市城市规划管理局钉桩坐标成果告知单和1999.11.29北京市测绘设计研究院提供的工程测量成果上的数据进行复测，符合点位限差规定后，依据平面控制网布设原则，使用PTS-05全站仪进行布设场区平面控制网（主轴线控制网），作为场区首级控制。首级控制网布设完毕后，应依据工程设计图上有关轴线、柱、墙体、洞口具体位置关系对其进行轴线加密，即建立本工程平面矩形控制网。为了便于控制及其施工，平面矩形控制网都布设成偏轴线1米。 b)高程控制网的布设为保证建筑物竖向施工的精度规定，在场区内建立高程控制网。高程控制网的建立是根据业主提供的1999.11.29北京市测绘设计研究院提供的工程测量成果上两个高程控制点进行采用0.3mm级精度的DIN10电子水准仪对所提供的水准基点采用闭合水准路线进行复测检查。校测合格后，测设一条闭合水准路线，连测场区平面控制点，以此作为保证施工竖向精度控制的首要条件。高程控制网的精度，不低于三等水准精度。场区内布设三个水准点，水准点的间距150米，距离建筑物30米，距离回土边线20米。 5.3.2.2基坑护坡 本工程地下水最高位置在基底以下7.50.5m，且护坡处含水量很小，采用土钉墙和钢丝网膜砂浆来护坡。 工艺流程见下图土钉墙护坡工艺流程：边坡开挖边坡修整定位放线 成 孔 插锚筋注 浆挂钢丝网锚头安装 喷射砼 养 护钢丝网膜砂浆护坡工艺流程：边坡开挖边坡修整定位放线插锚筋挂 网抹灰养 护 5.3.2.3排水 基坑采用明沟排水。 5.3.2.4土方工程a)开挖原则该基坑槽深为7.80m，在场地西北处尚有施工地下永久组合基础墙，综合安全、经济、施工场地道路及工期多方面的考虑，拟分四步开挖，开挖方向总体由东南向西北方向施工，在场地西侧、东侧、南侧1：0.33放坡，现场北侧1：1自然放坡，基底留30cm厚土人工清至开挖标高。北坡地下组合墙部位的土方优先一步挖出深5.0米宽15米的工作面，同时做好北坡挂网抹灰解决；同时开挖东南西三侧的土钉墙10米宽工作面，第一步挖至-1.5m（第一层土钉在-1.0m），第二步挖至-3.0m，第三步挖至-4.5m，以下类似。基坑中心部位按正常挖土一步至-3.5m，以保证土方工程量，第二步土方至槽底，土钉护坡施工紧随土方开挖进行。b)开挖条件对施工现场挖土区域内的地下部分障碍物进行仔细调查，先与业主方及相关政府部门、机关积极配合，明确地下障碍物的种类、数量、位置、埋深等因素，经业主、相关政府部门、机关单位确认，无误后方可进行障碍物的清除。开挖区域内的地上、地下障碍物（涉及各种管道、管线、人防等）完全清除，同时管道、管线的改线路工作所有工作完，并经有关部门批准后方可进行挖土。弃土地点在朝阳区东坝和通州区卸土场，距施工现场约25公里，单程往返时间约需2.0小时。c)设备投入及工期设备投入见下表：挖掘机3台P C - 2 2 0挖掘机1台自卸车6辆推土机台（现场和弃土区各设立一台）开挖绝对工期30d。5.3.2.5钎探验槽及基础解决挖土至基底标高时，要严格按照钎探点图对基底土质进行分段钎探。打钎时，按穿心锤落距为50cm使其自由下落，将触探杆垂直打入土层中，每打入30cm记录一次锤击数。并把钎探的锤击数如实的记录在钎探登记表上，不得弄虚作假。 基底清土要符合相关规范规定。 5.3.2.6垫层、底板侧模板 垫层砼（C15）采用商品砼，面层需压光，模板为竹胶板后钉钢筋头（固定竹胶板）。 底板模板采用砖砌模（防水卷材外贴）和导墙模板相结合。 5.3.2.7防水 防水由河南新蒲建筑安装有限公司负责提货、铺贴。 地下室外墙及底板采用LYX-603防水卷材;屋面采用SBS防水卷材；卫生间及水房采用聚氨酯涂膜防水。LYX-603卷材厚度=1.5mm，铺设一层，转角处增长一层附加层。卷材与基层之间采用基层胶粘剂即LYX-603-3#号胶，卷材与卷材之间采用LYX-603-2
