格林春天施工图设计任务书.doc

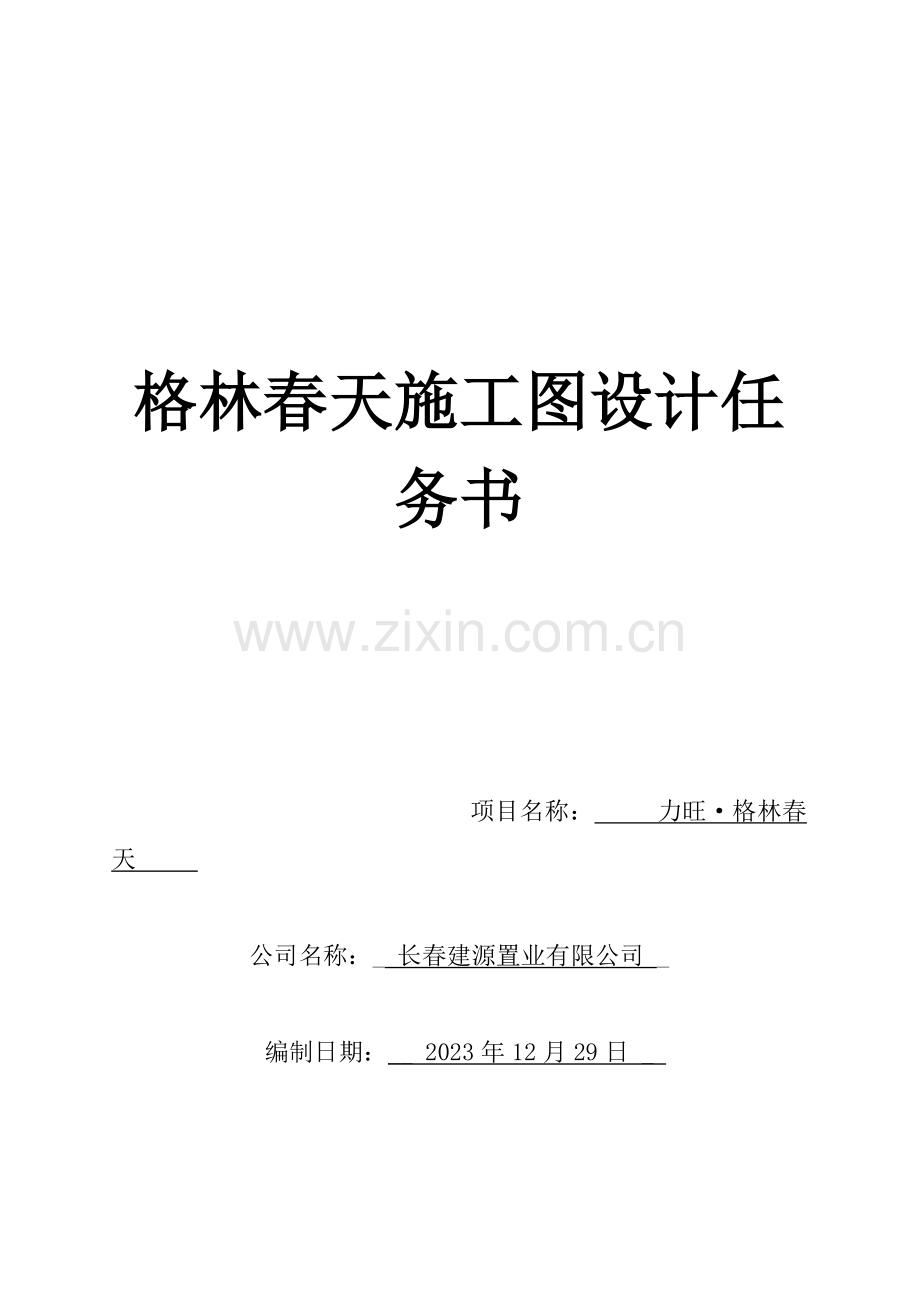

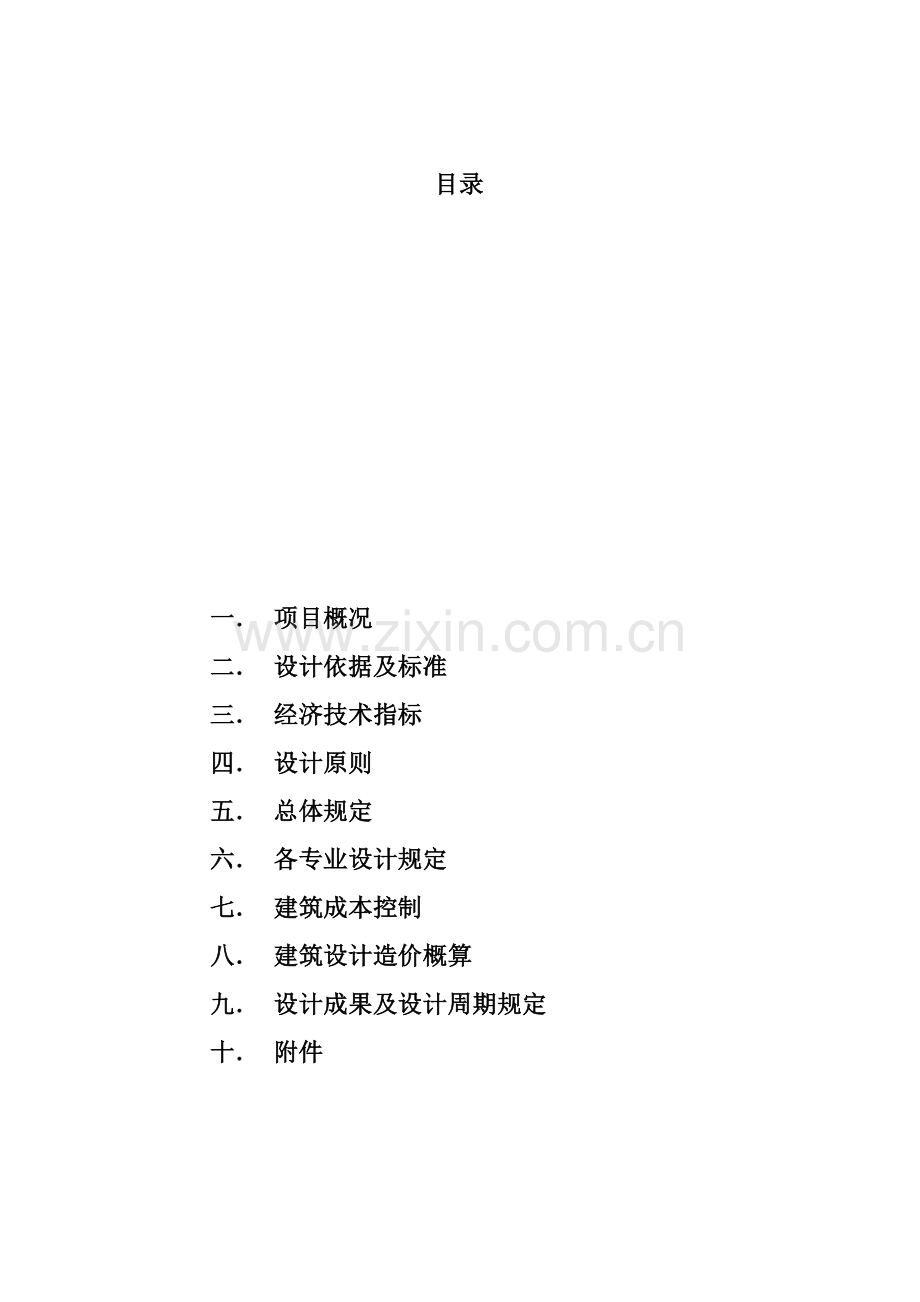

格林春天施工图设计任务书项目名称： 力旺格林春天 公司名称：_ 长春建源置业有限公司 _编制日期：_ 2023年12月29日 _ 目录一 项目概况二 设计依据及标准三 经济技术指标四 设计原则五 总体规定六 各专业设计规定七 建筑成本控制八 建筑设计造价概算九 设计成果及设计周期规定十 附件一、项目概况1项目名称：力旺格林春天三期2发展商：长春建源置业有限公司3建设地点：长沈路以南、规划丙十五路以北、兴顺路以东、规划丙十七路以西4占地面积：约106685建设内容：高层住宅6建设周期：一年二、设计依据及设计标准1、市规划国土局方案审批意见书（附件）2、市消防局方案审批意见书（附件）3、市人防办建设意见征询单（附件）4、市规划国土局扩初设计审批意见书（附件）5、市消防局扩初设计审批意见书（附件）6、市人防办扩初设计审批意见书（附件）7、市其他行政部门审批意见书（附件）8、本项目设计的技术经济指标以本任务书第三节有关规定为准9、设计中的建筑、市政、水、电、燃气、电信等用量及标准应符合国家、建设部及市有关设计标准及规定10、设计深度需符合国家建设部建筑工程设计文献编制深度的规定中有关的规定及甲方的其他规定。11、其他国家现行有关规范三、建筑技术经济指标1技术经济指标总用地面积：计容积率建筑面积：约10668其中：住宅面积：10070.62公建面积：598建筑容积率：建筑覆盖率：建筑层数：18层总体布局规定：机动车泊位数：其它：2户型配置规定（策划部提供）3配套设施规定四、设计原则 1创新与特色的原则2细致周到的原则3建筑经济性原则4其它五、总体设计规定1总体布局1.1需按照国家日照规范规定进行日照测算（扩初设计完毕）。1.2建筑严格按照规划设计要点退红线并满足规划设计要点规定。1.3总图中应做好消防车道及消防车等高面设计，注意人车分流；在满足规范的同时，尽量减少对环境的影响。1.4对地形复杂的项目，需对场地的标高进行具体的设计，综合考虑各方面的因素拟定场地的标高，做到经济、合理。1.5户型设计中开窗及花园需尽量避免周边环境、景观不利因素的影响。1.6垃圾中转站需设在社区的下风向，减少对住户的干扰。1.7物业管理用房的设立需便于社区的管理，方便住户的使用。1.8需对场地的排水进行综合设计，做到通畅简洁；尽量使用暗沟组织场地的排水系统，确需使用明沟时，需减少对环境的影响。1.9对社区内综合管线进行有机的组织，社区检查井、雨水井等室外管井不允许设在环境里。尽量将检查井、雨水井、通风井等设于隐蔽处或结合景观设计巧妙解决。1.10景观设计需密切配合建筑设计，一是有助于环境、交通、会所等整体设计，达成最佳效果；二是便于功能与标高的整体解决，减少设计上不必要的冲突和反复。2.地下车库2.1层高设计：综合考虑结构梁高、设备管道及建筑面层标高等因素，保证车库净高_米。2.2车库坡道出入口高度不小于_米。2.3地下车库防火分区的划分除必须满足国家规范以外，尽量减少对停车位的影响。2.4地下车库除必要的设备用房、管井、出入口、坡道、汽车通道等空间以外，其他空间尽量布置停车位，做到经济合理。2.5需研究地下车库底板的防排水措施，做到经济合理。2.6地下车库及人防出屋面部分采光井、疏散口等构筑物，需尽量隐蔽，并结合环境进行设计。3环境设计3.1充足运用场地内现有植被，能保存的尽量保存，并进行一定的改造，使环境绿化具有天然优美的景观效果。3.2考虑到景观中的植物元素在很长一段时间内处在生长状态，所以规定在设计中充足考虑时间的影响，兼顾近期和长期的景观效果。3.3注意植物种类的合理搭配，涉及花期、颜色、气味等，使四季都有抱负的景观效果。3.4在设计中考虑植物生长的最小土层厚度（以有关部门颁布的标准为参考）。3.5设立不同功能性质的休憩场合，以满足不同年龄层次居民休闲和活动的规定。3.6有特殊强化的广场式空间，以突出广场的功能性，满足崇高社区的使用和审美规定。3.7应注意各个标高层次的景观效果，结合地形形成有各个景观主题的空间序列。3.8在进行景观设计时，尽量将人防出口、检查井、通风井等突出地面的构筑物合理运用、巧妙装饰，以化解对整体环境的影响。4交通道路系统4.1道路系统满足交通、消防等方面的规定。结合地形，合理的选择道理坡度及断面形式，减少土方量。4.2需对社区的人行系统进行规划设计，做到简洁通畅，方便住户出入。4.3人车分流，人行道尽量按无障碍标准规划，涉及园林中的步道适当考虑无障碍设计。4.4从地下车库可直接乘坐电梯到达各楼层，地下层的电梯厅设门禁系统。5智能化社区管理5.1社区建立封闭式管理模式，社区出入口设立岗亭或门禁系统。5.2社区按智能化标准规划，设立物业管理中心，规划设计提供有限面积的房屋。物业管理服务中心对社区进行智能化集中管理，涉及设立社区火灾自动报警系统及保安监控管理中心。6市政综合及总图设计6.1对分期报建开发的项目，机电及市政综合应与分期开发相协调。重要系统的变电所、分变电机房、泵房应与之配合。6.2环保：提供社区生活垃圾的解决设计。垃圾中转站设计考虑水、电、通风和方便装卸、易于清理等因素。6.3管网综合：为进行单体建筑施工图时的管网综合与社区系统衔接，规划社区公共管网相关各系统的管网综合平面图及高程图。6.4 竖向设计：对于地形复杂的场地，凡是地形变标高处，均需要设计出图。 六、各专业设计规定建筑专业规定1住宅单体设计1.1结构布局合理，可适应平面布局的变化。1.2着重研究底层大堂的结构和空间效果，提供兼顾经济性及展示、使用效果最佳的方案。1.3屋面和地下防水设计满足规范规定。1.4合理组织雨水排放，雨水口尽量设于隐蔽处。1.5每层公共部分考虑垃圾的收集储放空间。2单元户型设计2.1采用分体空调的普通楼盘层高不低于2.8米。2.2重要功能房间开间需与户型定位相匹配，深宽比不宜大于2；应减少开向起居厅的门洞，布置家具的墙面直线长度不应小于3米。2.3对于受噪音影响较大的位置，需考虑采用隔音通风窗，减少噪音的影响。厅房的地面对于中高档物业可以考虑地面隔音做法。2.4户式集中空调需考虑主机的位置，减少噪音及散热对住户的影响。分体式空调冷凝水的排放方式根据每种户型的实际情况，综合考虑立面、室内空间的效果等因素进行设计。集中式排放方案需着重考虑冷凝水管、冷媒管对室内空间的影响。2.5需研究室内的家具布置方式，做到合理实用，并考虑住户使用时的灵活性。户内设备、电器装置的设立要根据家具布置的方式进行设计，避免产生使用上的不便。2.6厨房的各项设备布置应符合食品储藏准备调理烹饪配餐餐桌的工艺流程，操作面应符合人体工程学原理，并依此进行详图设计。厨房内设立橱柜、调理台、洗涤池、煤气灶、冰箱、电饭煲、微波炉、洗碗机、消毒碗柜、抽油烟机、垃圾解决器等厨房设施的安装位置及电源插座位置。厨房设计必须考虑中西厨同时使用的空间布置形式。厨房采用集中竖向排烟道。厨房需设立地漏。2.7生活阳台各种管道的布置须尽量减少对平常使用的干扰。2.8卫生间洁具的布置应符合人体工程学原理,公用卫生间内设施涉及淋浴间、台式洗脸盆、座便器、化妆镜、机械排风装置；主人房卫生间除设立浴缸、台式洗脸盆、座便器、化妆镜、机械排风装置外，尚需根据户型定位提供其它设施。如下例：淋浴间台式洗脸盆座便器净身器浴缸蒸汽浴75平方米105平方米120平方米135平方米150平方米165平方米180平方米注： 代表设立 代表不设立主人房卫生间设施布置需较宽裕。150、165、180平方米户型主人房卫生间淋浴设施按单人蒸汽浴设施考虑（尺寸规定：_）卫生间采用整体降板设计；需考虑排风扇的设立位置；需预留镜前灯电位及剃须刨插座；有淋浴的卫生间应分设两个地漏。2.9有对视的卫生间窗需采用磨砂玻璃；卫生间立管的设立必须在保证外立面整洁的前提下，尽量设在建筑物凹角。2.10提供各塔楼的户型分布图及详尽精确的面积计算图和分派表。3立面造型3.1近人尺度范围内的立面、入口、大堂和架空层顶部等重点部位需精心设计，提供局部放大图。3.2外立面重要材料的采用需提供多种选择建议。3.3外立面设计需将各种材料的饰面画出具体的分割设计图,具体标注各种尺寸、颜色、材料、做法；特别需注意转角处与不同材料交界处的细部解决。3.4在立面如窗台、阳台等部位设计花池时，应注意尽量保证立面的清洁美观。3.5需注意各种立管的位置，尽量设在建筑物的凹角处，必须保证立面的整洁美观。3.6立面设计需考虑空调机的隐蔽，减少对立面的影响。3.7对特殊部位墙地面交接、窗台、窗顶、装饰构件、屋顶、女儿墙等节点均需提供设计详图。4消防及人防按照消防及人防部门的批文及与消防及人防部门沟通所提出的意见进行修改深化设计，注意人防地面上出入口的设计应尽量减少对环境的影响。5.公建设计规定6其他规定6.1 扩初设计阶段，建议建筑专业重要细部大样图均设计出图，不引用标准图集。结构专业规定（一）设计总说明1、 工程概况：建筑位置 、面积 、建筑总高度 、层数 ，结构形式 ，结构抗震设防类别 、设防烈度 、抗震等级，建筑物合理使用年限，人防工程等级。2 工程地质情况：地质概况，场地土类型、场地类别、地下水的标高及对混凝土有无侵蚀性、抗震安全性评价、基础施工规定等。场地的设计标高0.000相称的绝对标高值与总平面图上标注的一致。3 设计的依据：设计所遵循的规范规程、楼地面活荷载取值，若考虑人防，还应注明人防各构件等效静荷载的取值。特殊的荷载取值应有任务书，初步设计审批文献或工程设计单位正式文献的规定。4 设计所采用的材料的品种、规格、型号、强度等级等规定。5 分类说明建筑各分部分项的设计要点、构造及注意事项。钢筋混凝土基础、墙、柱、梁、板等构件的制作方法，如保护层厚度。钢筋弯钩规定，接头、锚固、节点构造等符合规范、规定。砖石砌体的砌筑规定、砌筑顺序、圈梁、构造柱、拉结钢筋符合规范、规定。6 需说明施工时特别注意的地方。如基础施工的规定、转换层、超长结构、后浇带、预应力张拉、钢结构等问题。7 对图中未交代而要在施工过程中与工艺安装、设备工种配合预埋、预留的埋件、孔洞要提出了配合施工的规定。在一定范围内的统一埋件和统一的洞口加筋对的。8 构件代号表中的代号与详图中采用的一致。9 对框架梁、次梁的设计说明。应注明框架的抗震等级，框架节点详图，梁、柱的钢筋锚固，其它需注明的平法图例。构件代号表中的代号与详图中采用的一致。（二）各部分结构设计统一规定1 基础部分a. 基础部分的设计图纸应涉及基础布置平面图和基础详图。b. 基础应尽量根据地质报告采用天然基础。若在软土地区，应计算沉降量对主体结构的影响。基础所采用的混凝土强度等级应不大于C30,高层建筑的基础混凝土采用C30。有防水规定期，混凝土的抗渗等级应根据地下水头与防水混凝土厚度的比值拟定。c. 基础的埋置深度应满足规范规定。对天然基础，基础埋深一般不小于建筑高度1/15，采用桩基时，一般不小于建筑高度的1/18。若不满足，应有抗倾覆和抗滑移的计算和措施。1.1 基础平面图1.1.1 基础平面方向、柱网、墙柱大小等与建筑一致。1.1.2管沟穿处墙身的留洞，洞顶过梁，管沟转角处过梁，上部有墙横跨管沟处的过梁标注清楚、准确。 1.1.3 各设备基础、地坑的平面尺寸，与轴线的关系要注明。在平面上、埋深标高上和房屋基础无矛盾。当埋深低于建筑物基础时，符合该处土层允许的放坡尺寸，不符合时采用相称的措施。1.1.4 当与相邻子项建筑物紧挨时，两个子项在相连处的基础在平面、埋深方面无矛盾，以及两个子项基础的互相影响的计算；当采用公共基础时，有关的轴线号、尺寸、柱墙尺寸、编号应注明、无误。1.1.5 当上部钢筋混凝土结构采用筏基、箱基时：1.1.5.1 纵横方向各墙的厚度，柱、梁尺寸，编号，与轴线关系标注齐全、准确。1.1.5.2 两个方向画出小剖面，注明标高、垫层厚度、底板厚度。1.1.5.3 底板上坑、沟的平面尺寸标注清楚，都有小剖面或另有剖面详图表达各部分的尺寸。1.1.5.4 各柱下的细部尺寸标注清楚。1.1.5.5 板厚一般不小于400mm或对照各地区的经验取值，并按抗冲切规定验算所取板厚是否合理。若抗冲切不够，可局部加厚底板。1.1.5.6 筏板的基础的钢筋间距宜为150mm。1.1.6 当为桩基时：1.1.6.1 桩的平面布置，中心尺寸，与轴线的关系，桩承台的尺寸标注齐全，符合桩基构造规定。1.1.6.2 桩端进入持力层的深度与规定符合规范和勘察资料。1.1.6.3 基岩顶面等高线与勘察资料一致。1.1.6.4 当采用标准设计的预制桩时，选用的标准图集号、桩号对的。1.1.6.5 对预制桩的单桩承载能力或打桩时的贯入度规定交代清楚。对端承灌注桩桩端进入硬持力层的最小规定交代清楚，符合规定。1.1.7 附注说明1.1.7.1 设计标高0.000相称的绝对标高数与总平面图一致。1.1.7.2 基础持力层所在的标高，其土层性质，地下水情况，地基承载能力与 勘察报告提供的一致。1.1.7.3 关于验槽，碰到特殊情况的解决交代清楚。1.1.7.4 基础材料的选用恰当。1.1.7.5 如有各工种配合施工规定的交代清楚。1.1.7.6 如有沉降观测规定期，观测的规定，测点的布置交代清楚。1.1.7.7 有施工后浇带时，后浇带的位置，后浇的时间，施工规定，混凝土的质量交代清楚。1.1.7.8 有关桩基的设计规定都应具体注明，如护壁构造、最后三阵每阵贯入度、桩端扩大头等。1.2 基础详图1.2.1 钢筋混凝土筏基、箱基1.2.1.1 筏基底板，箱基底、顶板的配筋，符合有关规范规定的构造规定。1.2.1.2 底板有地坑、地沟时，两个方向的配筋都有交代，顶板有留洞时， 洞口加筋符合规定。1.2.1.3 墙的剖面图中，其剖面号，剖视方向，截面尺寸与平面图一致，沿高度方向的尺寸，标高标注准确。予留插筋与上部结构一致。1.2.1.4 当不绘制墙的立面图时，墙的剖面数量是否足以表达各种不同类型墙的截面和配筋，墙中洞口加筋或上下过梁的配筋交代要清楚。1.2.1.5当绘制墙面的立面图时，其轴线尺寸与平面图一致，高度方向尺寸，标高准确，门窗洞尺寸、标高与建筑图一致，各部分的配筋标注准确。1.2.2 桩基1.2.3.1 桩详图各部分尺寸，配筋数量与深度标注齐全，符合构造规定。1.2.3.2 桩头插入承台的深度，钢筋的锚固符合规定。1.2.3.3承台各部分尺寸，配筋标注齐全。1.2.3.4附注中对材料的规定，预制桩的打桩规定。灌注桩的成孔规定恰当。2 地下室部分2.1非人防部分2.1.1 地下室部分图纸应涉及底板及其它各层结构平面图（模板图、板配筋图、梁配筋图）、墙柱定位图、外墙详图及其它构筑物详图。2.1.2 首层楼板应考虑施工堆载不小于10KN/M2。室外部分考虑覆土，也应计算抗裂。2.1.3 外墙详图上应注明外墙上的所有留洞图，并采用防水措施。2.1.4 地下室除上部结构传下来以外的构件，所采用的混凝土强度等级一般不大于C30。2.1.5 保证重要通道的净高2.2米以上，局部非重要通道的高度可适当减少，不得小于2.0米。汽车坡道入口处的的净高不小于2.2米。2.1.6 地下室混凝土的抗渗等级同基础的规定。2.1.8底板、外墙及地下室顶板等所有迎水面的构件都必须进行抗裂计算，裂宽限制在0.2mm以内，钢筋尽量采用直径小、间距密的布置，间距一般控制在150mm以下。对基础和地下室等需要防水的构件，一般不采用混凝土外加剂。根据结构特点，合理设立后浇带或膨胀带，并应有措施防治这些后浇带或膨胀带节点处的裂缝和渗漏。2.2 人防部分若有人防规定，图纸应有人防专篇。图纸涉及与人防有关的所有图纸。人防部分的图纸应涉及人防布置平面图、人防顶板、底板平面图、人防口部详图、人防构件详图（人防临空墙、人防楼梯、防倒塌棚架）、人防安装配合、战时封堵等规定。2.2.1人防的布置尽量不影响车道，少影响车位。2.2.2人防顶板的荷载取值由规范拟定，厚度一般取200mm。配筋构造为0.3。2.2.3底板的人防荷载分有无桩基础。有桩基础时，人防荷载和地下水不同时考虑。2.2.4人防临空墙厚度一般取250300mm，其它人防隔墙厚度取200250mm。2.2.5 DN100以上的管道不应穿越人防顶板，如必须穿越时，应在穿越处做变径解决。2.2.6 排水PVC管道不得穿越人防顶板和外墙。2.2.7 结构平面图部分的规定详见地上部分。3地上部分地上部分的结构体系应根据建筑的抗震类别、抗震设防烈度、建筑高度、场地条件、地基、结构材料和施工等因素，经技术、经济和使用条件综合比较拟定。住宅若采用框架异形柱结构，结构设计应严格遵循国家及地方的相关规范、规程、标准及规定。上部结构的图纸应涉及各层结构平面图（模板图、板配筋图、梁配筋图）、上部结构墙柱定位图、墙柱配筋平面图及墙留洞图、节点详图、楼梯详图等。上部结构的混凝土强度等级应从下到上逐渐递减。梁板混凝土强度等级一般不大于C30，自下而上部逐渐减小。转换层一般不大于C40。3.1 结构模板图3.1.1 模板图中，应有板标高、板厚度、板留洞，梁编号、尺寸、定位，梁上留洞，建筑有关的线脚，各构件的定位（阳台、窗台等）。并应与各专业对图会签，以免洞口错留或漏掉，线脚与建筑不吻合。3.1.2 板标高不同时，应用图例表达不同板的标高。阳台、雨篷挂板等的标高与建筑图是否一致。3.1.3 伸缩缝、沉降缝、抗震缝的位置、尺寸交代清楚，与基础平面图一致。3.1.4 每层冷热给水管应敷设在本层结构板保护层和找平层中。若预埋在结构板内，一般应采用措施防止裂缝出现，如加大板厚或适当增长配筋量。应使交叉层数不大于2层。3.1.5 构件布置在满足建筑规定的同时尽量使室内空间 “无梁无柱”，或使重要房间不露梁露柱，提高空间运用率和美观。3.1.6 户型平面中在也许前提下客厅与餐厅做大板结构，取消两者之间的梁。3.1.7 客厅有跃层时，跃层应尽量用大板结构，以增长下层净高，减少压抑感。3.1.8 框架梁应满足梁底距本层建筑标高不小于2300。3.1.9 厨卫地坪作结构降板（一般降50）时，相应梁面一般也需作减少解决，避免梁面突出地面。但应注意梁的搁置方向。3.1.10 若卫生间下面为重要房间时，应做大降板。3.1.11 卫生间内避免有梁穿过，有梁穿过时应注意卫生器具楼面留孔与梁的关系，同时需注意给水管、排水管不发生冲突，立管不遮挡排气洞口、不影响开窗。3.1.12 凸窗窗套做法为整体后浇，厚度为60。3.1.13 山墙处的空调位挑板由上一层框架梁吊下，板面低于冷凝管留洞标高。3.1.14 所有设备专业在板、梁上的留洞必须预留，不能后凿。尽量留在对结构影响最小的地方，并且应有加强措施。相邻上下层留洞需考虑外墙面美观规定，做到水平、竖向排列整齐。3.2 结构板配筋图3.2.1 配筋图中，应有每块板的配筋。钢筋应编号。负筋应标出长度，从梁边开始标。板面标高不同时，负筋不能拉通。条件不成熟时，板筋不采用冷轧带肋钢筋。3.2.2 板跨大于3.6米时，应计算板的挠度，对此应采用相应的结构或施工措施，采用级钢筋配筋。3.2.3 建筑物长度较长时（大于40米），建筑物端部两跨最佳通长配筋。3.2.4 计算板配筋时，边支座为简支。当相邻板跨有高差时，支座也为简支。3.2.5 屋面板或露台必须进行抗裂设计，配筋尽量采用直径小、间距密（不大于150）的布置。应有至少30的拉通钢筋。3.2.6 首层板作为上面结构的嵌固端时，板厚不宜小于180mm，混凝土强度等级采用C30，应双层双向配筋，且每层每向的配筋不宜小于 0.25。3.2.7 板的阳角处应上下配放射状斜筋。3.2.8 板的负筋长度一般为短净跨长度的1/4（从梁边起算），但在应力集中处或端部，可适当增长负筋长度，负筋数量不增长。3.2.9 梁、板的配筋应控制在合理的范围内。3.2.10 板上开洞时，应有配筋加固措施。3.3 梁配筋图梁配筋图中，应注明梁的断面尺寸、上下配筋、箍筋、腰筋、抗扭钢筋等。3.3.1 梁面标高不同时，应注明梁的不同标高。3.3.2 弯筋、吊筋的位置、直段长度是否已注明或有统一交代。3.4 柱配筋图所有墙柱的布置尽量满足建筑的功能、少影响建筑的使用，并满足地下室停车的规定。3.4.1 柱纵剖面图中对柱子每层楼板面标高，高度的分段尺寸，钢筋接头位置、长度、钢筋的锚固规定，沿高度方向各区段的箍筋直径、间距、尺寸范围等标注齐全、准确。3.4.2 节点区的尺寸与柱子各方向相交梁的尺寸一致。3.4.3 柱子每层都要有相应的剖面表达截面尺寸、配筋，与平面图表达的一致，节点区的箍筋形式另有交代。3.4.4 纵向钢筋的布置符合构造规定，箍筋的形式、间距符合构造规定。3.4.5 短柱的箍筋符合构造规定。3.4.6 竖向钢筋焊接规定。3.5 剪力墙详图（涉及电梯井剪力墙）3.5.1 剪力墙平面图中墙与轴线的关系、门洞、墙垛的尺寸和建筑平面一致。暗柱尺寸和暗柱详图一致，暗柱布置合理。3.5.2 剪力墙立面图中相应每层楼板面标高，高度的分段尺寸，门洞尺寸标注齐全、准确。设备预留洞（预埋管）的尺寸，标高和设备提供的资料一致，不得后凿。3.5.3 墙体的厚度满足构造规定和轴压比的规定即可。一般二十几层的建筑200厚即可。假如墙体厚度超过200，上下可实行变厚度。分布筋应双排布置，厚度大于500时，一般应配三排筋。拉结筋间距不大于600。底部加强区的分布筋和拉结筋适当加大。3.5.4 剪力墙纵横向钢筋的布置符合构造规定。（横向筋伸入暗柱的形式）变截面处的钢筋的锚固、搭接交代清楚，符合构造规定。3.5.5 抗震墙的边沿构件应分构造边沿构件和约束边沿构件。配筋若非计算规定，满足规范的最小规定即可。3.5.6 短肢剪力墙（长度为58倍的墙厚）的抗震等级应提高一级采用。3.5.7 若抗震墙的长度不大于3倍墙厚，应按柱的规定进行设计。3.5.8 顶层连梁的纵向钢筋的锚固范围内应设立箍筋。3.5.9 连梁超筋时，刚度应折减。应按最大的受弯承载力来配置抗剪钢筋。3.5.10 所有连梁和框支梁均必须满足剪压比的规定。其余连梁的配筋若非计算规定，按最小配筋率配置即可。3.5.11 当剪力墙上开洞，暗柱错开上下对不齐时，墙体削弱部位要有加强措施，预留洞、预留管处要有暗柱或钢筋加强或已在总说明中说明。3.6 转换层3.6.1 假如上下有转换时，框支墙的厚度应不小于上部墙体厚度的2倍。框支梁的宽度应不小于2倍的上部墙体厚度。框支梁的高跨比应根据框支梁的形式拟定。一般取1/6，当墙体开洞在梁的跨中或上部墙体不开洞，框支梁的高跨比还可以减小。3.6.2 框支层的楼板一般取180mm厚，除阳台外，不降板，配筋双层双向大于0.3。3.6.3 对框支梁，应采用措施防止或减少裂缝的开展，腰筋一般在在底部的1/2梁高范围内，采用18200，在顶部的1/2梁高范围内，采用18150。混凝土强度一般不宜大于C40。(三) 配合规定1.在结构计算工作完毕后应向业主提交以下计算成果：结构计算总信息；每层结构计算简图；每层荷载图；每层梁墙柱配筋简图；每层板配筋简图；柱底内力图（提供Nmax和D+L 两种工况）。2.结构施工图正式出图前和出图后向业主提交两次相应图纸电子文献。注：其他规定及做法应满足国家及地方有关规范、规定、规定。给排水专业规定1、给水系统1.1 分别从_路及_路市政供水干管引二条DN200给水管，在社区内成环状布置，环状管网上须设立合理的阀门，以保证维修时供水的安全，环状管网上按消防规定设立地上式室外消火栓。1.2 地下室设水池和泵房，采用生活消防合用水池。消防泵房设直接通往室外出口，泵房内电控设备设独立电控小间集中设立，电控小间地面高出泵房150200mm。水池溢流在采用卫生措施后直接排至社区雨水管系，同时，水池溢流应有信息反馈至管理用房。水池内考虑导流墙等防水质变坏措施，泵房内设水池液位显示装置。泵房内设立集中试水管路并接至水池，该管路上应设压力表和阀门，供各水泵平常实验和检查使用，水池无水时应有信号反馈至泵房，使水泵无法启动。1.3 社区内小高层住宅三层及三层以下由市政供水，小高层住宅三层以上及高层住宅按高、中、低三个区分别设变频供水系统。1.4 设管道直饮水系统和净化站，直饮水由变频调速设备及管道送入各户厨房，提供饮用烹饪用水，直饮水解决工艺考虑采用超滤或纳滤系统，并保证水质有较好的口感和持久的消毒性。要保持社区干管和塔楼立管内的直饮水不断循环，以保证其水质。1.5 按给水分质各自独立水表，高层生活水表每层集中设立在管道井内，管道直饮水立管及水表设于每户厨房边阳台上，所有的直饮水水表考虑采用远传抄表系统并设抄表间。1.6 每户热水由各户燃气热水器供应，热水供应范围为厨房洗菜盆、洗脸盆、沐浴盆、浴缸。1.7 高层住宅管道井内应考虑排水措施及照明，管井的空间大小应考虑维修及抄表方便。1.8 分户给水支管的敷设应考虑维修方便及不易于被损坏。2.排水系统2.1 采用雨、污分流排水系统，污水经化粪池后排入莲花西路市政污水干管。雨水由立管排下后与社区雨水管汇流入_市政雨水干管（注：_雨、污水管网及检查井位置、井号、标高详见管网图）。2.2 阳台地面排水应与天面雨水管分开独立设立，阳台地面排水排入污水系统。2.3 在保证排水畅通的前提下，可将部分排水立管设在建筑凹槽内等隐蔽位置。2.4 高层住宅雨、污水立管设消能装置。2.5 室外雨、污水排水井盖应尽量避开绿化而布置在硬地上。2.6 排水方式在保证排水畅通的前提下，还应满足建筑美观的规定。3.泳池及室外环境3.1 室内泳池采用燃气加热，室外泳池与室内泳池均设游泳池循环水系统与水解决机房。3.2 室内外泳池水解决系统采用二氧化氯消毒工艺。3.3 室外大面积草地设计自动喷灌设施。对于其它绿化，需每隔一定距离设立人工洒水龙头。3.4 室外绿化排水在满足美观前提下，可综合考虑多孔管与雨水暗沟等排水方式。4.消防设计4.1 按国家有关规范和市消防局方案、扩初批文规定进行设计。4.2 在层高局限性情况下，喷淋支管可以穿梁布置。4.3 住宅内消火栓箱、立管、阀门等一律暗设或在隐蔽处设立。4.4 高层住宅屋面设立高区消火栓系统稳压装置及泵房。4.5 地下车库采用水成膜泡沫喷洒灭火系统。4.6 室外消火栓与水泵结合器之间的距离应满足1540M以内的规定。4.7 屋面消火栓管道的敷设须考虑与屋面布置整体协调，并避免穿过私家花园。5.人防设计按人防规范和市人防有关规定执行。6.其他6.1水泵房、管道直饮水净化站、泳池机房内均设可靠的地面排水措施及清洁用冲洗地面龙头。6.2 管道直饮水净化站源水进水、泳池补水、室外绿化用水均须各自设独立水表以计量用水量。6.3 给排水设计须满足建筑户型灵活布置规定。6.4 为方便日后施工及维修，给排水管道尽量敷设在本层内，不对下层住房产生影响，可考虑采用厨卫楼板下沉或局部下沉解决等技术措施。6.5 给排水专业各指标参数应按西安市有关规定执行。6.6 给水、消火栓立管及室内消火栓均应按规范规定考虑减压措施。暖通专业规定（一） 空调与通风1、会所及商业等配套设施进行中央空调系统设计；2、冷却塔及空调机的设立位置应考虑到其噪音对环境的影响；3、住宅进行分体壁挂或柜式分体空调设计，同时三房以上大户型增长户式中央空调设计，空调设计包含空调室内外机、冷媒管、冷冻水管及冷凝水管等布置；4、 住宅空调设计应考虑空调的最佳效果及设备管道对室内的影响；5、 空调室外机搁板的位置及大小、空调室内机的安装位置、冷媒管冷冻水管及冷凝水管的预留管预留洞均须根据空调机选型提交土建专业进行设计，空调室外机搁板的位置务必考虑到空调室外机的尺寸大小及安装方便；6、 空调室内机的安装位置应比室外机安装位置高，空调室外机不应重叠安装；7、 空调室外机若采用百叶或其它材料遮挡，须充足考虑空调室外机的散热问题，空调专业须将空调室外机左右前方的遮挡物的设立规定提交土建专业进行设计；8、 住宅大堂、消防控制中心、电梯机房、物业管理用房、值班室、小型商铺等根据建筑形式分别进行空调设计；9、 所有分体壁挂或柜式分体空调室内外机之间的冷媒管长度不应大于4米；10、 地下汽车库及各设备用房进行机械送排风系统设计；11、 住宅卫生间、公共卫生间、电梯机房等进行机械排风系统设计；12、 住宅厨房进行变压式排油烟系统设计；13、 公共厨房进行排油烟及通风系统设计；14、 会所等淋浴间由给排水专业进行太阳能热水系统设计；15、 发电机房必须进行环保治理设计，发电机烟气采用湿式解决，烟气须排至建筑物最高点以上；16、 进行室内泳池锅炉房设计，包含所有设备及管道系统，充足考虑锅炉烟气的排放及管路与给排水专业的接驳；17、 严格按高层民用建筑设计防火规范及市消防局有关规定进行防排烟系统设计；18、 建筑专业采用开窗进行自然排烟的楼梯间及前室需要考虑天井的烟囱效应及开窗位置与相邻设施的防火距离；19、 采用开窗进行自然排烟的防烟楼梯间每五层有效可启动窗面积之和必须大于五平方米，请建筑专业核算；20、 采用开窗进行自然排烟的防烟楼梯前室及消防电梯前室有效可启动窗面积必须大于二平方米，请建筑专业核算；21、 采用开窗进行自然排烟合用前室有效可启动窗面积必须大于三平方米，请建筑专业核算；22、 按人防规范和市人防有关规定进行人防设计；23、 土建专业进行地下室各专业设备及管道综合布置设计，暖通专业配合；24、 建筑专业设计的空调室外机位应仅上下为砱板，其余面均应开敞通透，以保证空调室外机通风散热良好；25、 空调专业与其它专业之间的条件图等往来资料均须经甲方审核确认；26、 须在规定期间内向甲方提供设计计算书；27、 分批对设计文献图纸进行设计、校对及审核，分批提供应我司进行确认，以节省时间缩短设计周期；28、 初步设计文献包含图纸及CAD电脑光盘等，初步设计文献除须按国家及市有关规范进行设计外，图纸须包含：图纸目录、每层平面图、剖面图、立面图、设备用房及设备管道布置大样图、管道井大样图、系统图、流程图、图例、设备及材料表、设计说明等。（二）、燃气1、 住宅进行燃气管道系统及燃气智能安全监控系统设计，燃气表、燃气调压器、燃气电动阀安装于厨房阳台墙上，报警器安装于厨房内，报警器的安装位置应考虑到橱柜的设立；2、 公共厨房进行燃气管道系统及燃气智能安全监控系统设计；3、 室外燃气管道沿外墙安装，尽量布置在建筑物凹角处，并须经建筑专业认；4、 所有燃气管道及监控系统管线穿墙孔洞须表达清楚，并提交给土建专业进行预留套管，预留套管须规整；5、 厨房燃气灶具按嵌入式考虑；6、 燃气热水器位置预留于厨房阳台墙上；7、 燃气管道接至厨房燃气灶具及燃气热水器预留位置；8、 室内泳池锅炉房进行燃气管道系统及燃气报警系统设计，燃气表、燃气调压器、燃气电动阀安装于调压室，报警器安装于锅炉房及调压室，燃气管道接至锅炉燃烧器；9、 土建专业进行室外地下综合管网的布置设计，燃气专业配合；10、 土建专业进行厨房阳台墙面各专业设备及管道的综合设计，燃气专业配合；11、 土建专业在进行厨房橱柜的设计时须考虑到对燃气报警器及燃气灶具连接软管的影响；12、 燃气专业与其它专业之间的条件图等往来资料均须经甲方审核确认；13、 须在规定期间内向甲方提供设计计算书；14、 燃气系统及设备材料的设计须按照国家有关规范及市建设局与燃气公司的有关规定进行；15、 分批对设计文献图纸进行设计、校对及审核，分批提供应我司进行确认，以节省时间缩短设计周期；16、 配合甲方进行燃气报批报建等工作；17、 初步设计文献包含图纸及CAD电脑光盘等，初步设计文献除须按国家及市有关规范进行设计外，图纸须包含：图纸目录、庭院管网图、每层平面图、剖面图、立面图、设备及管道大样图、系统图、流程图、图例、设备及材料表、设计说明等；18、 设计开始前须向甲方提供专业负责人、设计、校对、审核人员的名单及以上人员经市建设局确认的燃气工程设计人员执业资格证。电气专业规定考虑到回迁楼的特点，既要满足使用功能，又要减少成本特编写了如下规定;（一）电气工程设计项目.0.4KV电力配电系统.应急电源.照明系统.防雷与接地系统.智能化系统：涉及：对讲系统.有线电视系统.电话配线系统.宽带网络系统.消防.电梯（二）电气设计规定1用电负荷：0.4KV电力配电系统1.1 45平米-80平米按4KW，80平米以上按6KW（长春市建委规定）商业等公共建筑的负荷按手册的推荐值计算。1.2 商业单独集中计量，电表箱放在易抄表的地方。1.3 住户电表箱设立在管道井内，公共走廊及楼梯间的照明单独计量，除了进户管采用镀锌管外，其他管材均采用PVC阻燃管（减少造价）。管道井年内干线采用电缆，分支处采用专用分支器。3.3 强电用户箱位置应合理，尽量减少干线管线长度，配电箱的高度底皮距地1.5米。 2应急电源采用柴油发电机 4照明插座系统 4.1客厅、卧室、厨房、卫生间及阳台均居中设立灯具4.24.2公共走廊及楼梯间的照明采用人体红外感应开关控制。为满足消防规定，部分灯具的红外线感应开关应具有消防功能，在发生火警时能强制点亮。强弱电井内设墙壁灯、开关，并设10A五孔维修插座。电源取自楼梯照明。楼宇对讲电源设在单元门内预留接线盒。单元楼内的对讲、弱电电源取自楼梯照明4.3、插座：满足基本使用功能即可 客厅、卧室只设两个插座，卫生间设热水器插座，厨房设排油烟机和电饭锅插座4.4 室内照明和插座均应采
