河北移动标签规范.doc

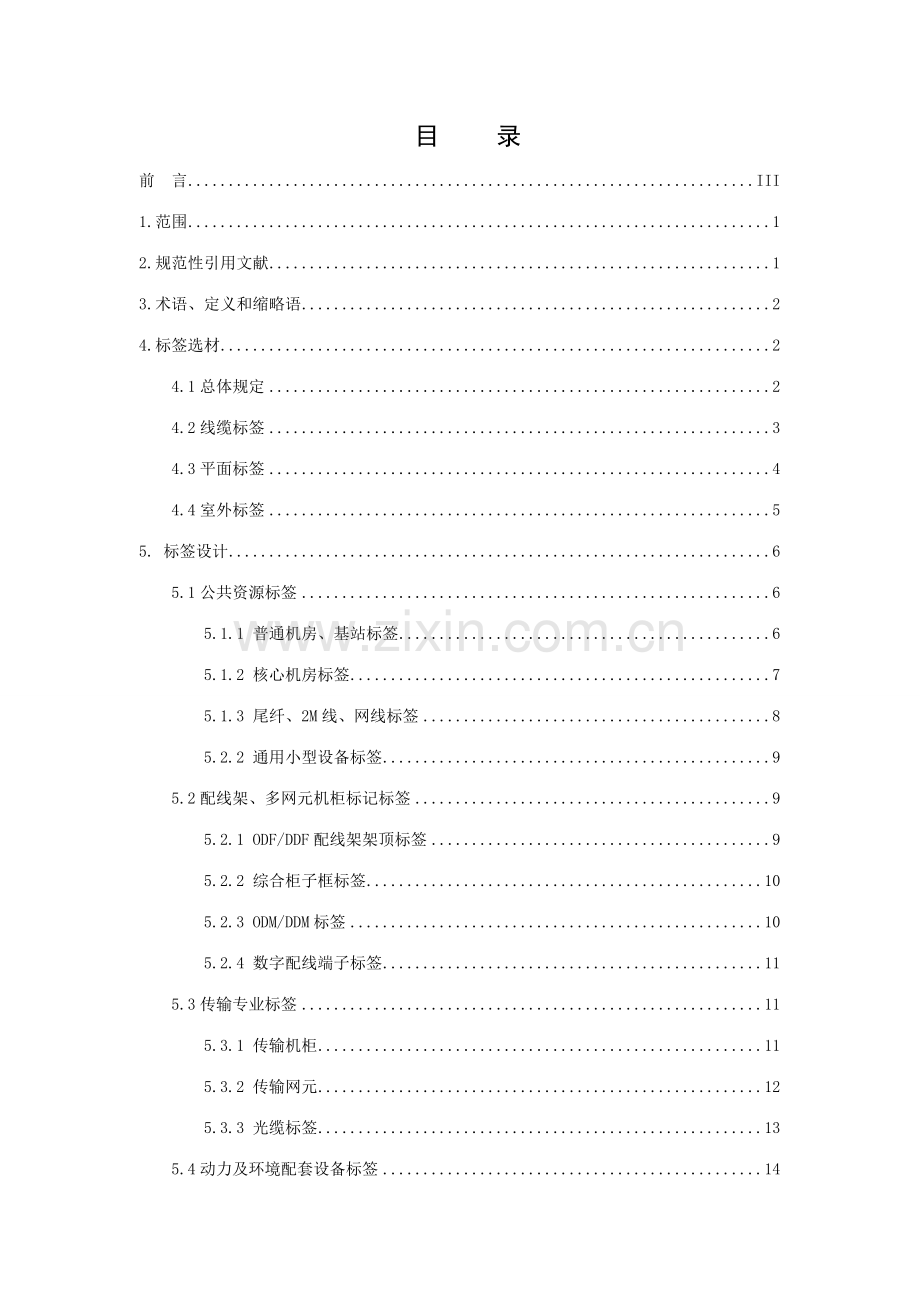

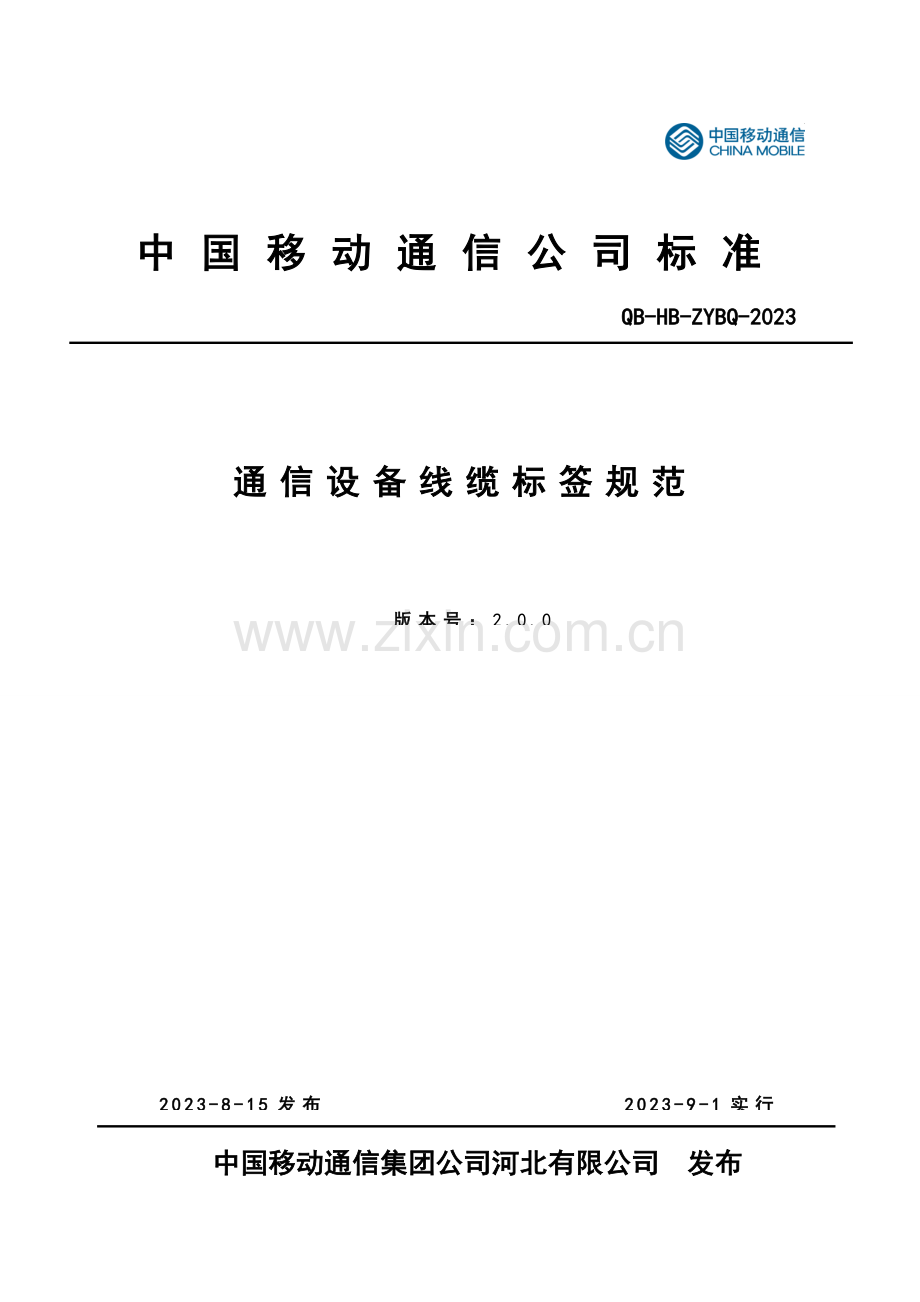

中国移动通信公司标准QB-HB-ZYBQ-2023通信设备线缆标签规范版本号：2.0.02023-9-1实行2023-8-15发布中国移动通信集团公司河北有限公司 发布目录前 言III1.范围12.规范性引用文献13.术语、定义和缩略语24.标签选材24.1总体规定24.2线缆标签34.3平面标签44.4室外标签55. 标签设计65.1公共资源标签65.1.1 普通机房、基站标签65.1.2 核心机房标签75.1.3 尾纤、2M线、网线标签85.2.2 通用小型设备标签95.2配线架、多网元机柜标记标签95.2.1 ODF/DDF配线架架顶标签95.2.2 综合柜子框标签105.2.3 ODM/DDM标签105.2.4 数字配线端子标签115.3传输专业标签115.3.1 传输机柜115.3.2 传输网元125.3.3 光缆标签135.4动力及环境配套设备标签145.4.1 高低压变配电设备标签145.4.2 油机标签155.4.3 开关电源配电系统标签155.4.4 蓄电池组标签165.4.5 UPS、逆变器系统标签165.4.6 专业机房配电柜标签175.4.7 空调标签185.4.8 环境监控采集器标签185.4.9 基站变压器标签195.4.10 电源线标签195.4.11 熔丝、空开标签215.4.12 其他设备标签225.5 无线专业标签225.5.1 基站机房、铁塔标签225.5.2 独立网元基站无线主设备235.5.3 独立网元网优设备近端机235.5.4 天馈系统标记标签245.6 WLAN专业标签255.6.1 互换机设备255.6.2 AP255.6.3 网线、尾纤265.8集客专业标签275.8.1 集客专业综合柜275.8.2 集客专业客户侧光端机275.8.3 基站侧尾纤、2M线、网线标签285.8.4 客户侧尾纤、2M线、网线标签295.8.5 集客专业通用小型设备标签315.9数据专业标签315.9.1、机柜标签315.9.2、网元标签325.9.3、线缆标签（尾纤、2M线、网线）325.10核心网互换专业标签335.10.1核心机房标签335.10.2互换机柜345.10.3互换机柜内子框标签345.10.4CE路由器345.10.4 尾纤、2M线、网线标签355.10.5 ODF/DDF配线架架顶标签365.10.6 ODM/DDM标签365.11 警示标签376.标签制作386.1标签应用标准色样386.2打印方式制作标签396.3非打印方式制作标签396.4标签范例选择397.标签粘贴398.编制历史40附录A（打印机的选用）41附录B（碳带的选用）42附录C（粘胶剂的选用）43附录D（部分设备粘贴效果图）45前 言随着中国移动网络规模的不断扩大，通信设备、线缆等基础设施数量的不断增多，清楚、规范、统一的机房标记是机房高效管理的保障。为了巩固中国移动资源清查结果，使设备线缆标记做到统一、规范、简明实用，从而提高工程建设、项目验收、计划检修、平常维护、故障解决等效率，为通信安全提供有力保障，提高运维服务质量，特制定本规范。本标准规定了常用通信设备和线缆标签的选材、设计、制作和粘贴等。在实际应用中，除执行本标准外，还应符合国家现行有关规范、标准的规定。本标准起草单位：中国移动通信集团河北有限公司 本标准重要起草人：省公司 付宁、徐智岳、郭军全、侯平、王鸿懿网管中心：杜传业传输部分 石家庄公司:王照清、石欢、王超，唐山公司：刘永杰、黄春林；保定公司：苑兴旺无线部分 保定公司:马松，邢台公司：安晓晴动力部分 邢台公司：谷玉甫、张增辉 保定公司：刘宁波WLAN部分 唐山公司集客部分 保定公司核心网部分 邢台公司数据专业部分 唐山公司1.范围本标准规定了通信设备和线缆标签的选材、设计、制作和粘贴等，供中国移动内部使用；本标准合用于传输网、核心网、无线网、数据网、IDC等网络资源的机房内由中国移动自行维护设备的标签标记应用。自发布之日起，新建设备按照此规范规定执行，已做标签如要修改按新规范执行。2.规范性引用文献下列文献中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文献，其随后所有的修改单（不涉及勘误的内容）或修订版均不合用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文献的最新版本。凡是不注日期的引用文献，其最新版本合用于本标准。序号标准编号标准名称发布单位1GB 50174-2023电子信息系统机房设计规范中华人民共和国住房和城乡建设部、国家质量监督检查检疫总局2YD/T5003-2023电信专用房屋设计规范中华人民共和国信息产业部3GB/T 4852-2023压敏胶粘带初粘性实验方法（滚球法）中华人民共和国国家质量监督检查检疫总局4QB-W-048-2023中国移动综合网络资源管理系统技术规范空间资源命名规则V1.0.0中国移动通信集团公司5xxx中国移动传送网命名规范V2.0中国移动通信集团公司6xxx中国移动无线网资源命名规范V1.0.1中国移动通信集团公司7xxx中国移动电源资源命名规范v1.0中国移动通信集团公司8xxx中国移动传送网DDFODF架标签命名规范V2.0中国移动通信集团公司3.术语、定义和缩略语下列术语、定义和缩略语合用于本标准： 词语解释基材即表面材料，是正面接受印刷图文、背面接受黏合剂并最终应用到被贴物上的材料。表面基材大体可分为纸质材料和薄膜材料，各自分别又有很多种类。根据使用目的和使用环境来选择表面基材的。粘胶剂标签材料与黏结基材之间的媒介，起连结作用。按其特性可分为永久性和可移除性两种。抗拉伸强度是指材料产生最大均匀塑性变形的应力。碳带是打印时非常重要的材料。一般来说，碳带的好坏，除了决定打印头的寿命还关系到打印的效果。热转印热转印是运用热升华原理，将数码图像转印到通过特殊解决的介质上，使用热转印技术打印，耐摩擦力强，笔迹不易脱落。格拉辛纸底纸质地致密、均匀，有很好的内部强度和透光度，是制作条形码标签、不干胶、胶带或有粘性工业品的常用材料。4.标签选材4.1总体规定4.1.1 标签应根据不同的使用环境选择不同材质，应可以经受不同环境的考验，具有与所标记的设施相同或者更长的使用寿命。4.1.2 通信设备线缆标签应通过国家相关质量认证和环保认证。4.1.3 按应用环境来分，可以分为室内标签和室外标签，其中室内标签涉及线缆标签和平面标签。4.1.4 为了保持全网的资源统一，所有的资源信息均需要由资管系统导出，标签上的内容需要与资管系统保持一致。为了便于资源记录查询，标签上增长条形码，条码相应的内容为资管系统中网元的资源编码，该编码由资管系统生成。4.2线缆标签4.2.1 线缆标签重要合用于对室内线缆进行标记，比如尾纤、2M线、网线、电源线、天线、馈线等。4.2.2 线缆标签应选用耐用基材，具有很好的柔软性和抗撕扯性，适合捆扎的聚烯烃类材料。建议使用缠绕型旗形标签或覆盖保护膜标签。对于线径较大的线缆，建议采用吊牌（标牌）方式。4.2.3 目前适合机房环境使用的线缆标签材质相关参数如表4-1。表4-1 常用线缆标签材质比较材料编号XL-01XL-02XL-03表面基材经双向拉伸解决的亚光聚丙烯薄膜，厚度0.07510%mm透明聚丙烯薄膜并在表面加以印刷涂层，厚度 0.0710%mm经双向拉伸解决的亚光聚丙烯薄膜，厚度0.07510%mm粘胶剂永久性丙烯酸乳胶永久性丙烯酸乳胶通用型丙烯酸乳胶底纸砑光白色格拉辛底纸，厚度0.07010%mm单面进行防粘解决的蓝色格拉辛纸的，厚度0.06010%mm格拉辛底纸，厚度0.05510%mm最低贴标温度-4-4+7 使用温度范围-40+149-40+149-50+90使用湿度范围相对湿度20%-70%相对湿度20%-70%相对湿度25%-55%抗拉伸强度值108.2N/10mm120N/10mm108N/10mm材质特性有较高的抗拉伸强度和抗撕裂度的聚烯烃薄膜，材料柔软、耐挤压对于柔软性良好易变形的被贴体而言，有追从性表面基材有较好的抗拉伸强度和抗撕裂度，材料柔软、耐挤压。但粘胶剂遇水粘胶易溶解，易遗留残胶印刷及加工表面有特殊图层，可进行热转移打印表面有特殊涂层，可进行热转移打印。表面有特殊图层，可进行热转移打印使用年限室内使用6年室内使用8年室内使用4年标签形式缠绕型旗形标签（分为打印区域和尾部缠绕区域），吊牌透明覆盖保护膜标签（分为有色打印区域和透明缠绕区域）缠绕型旗形标签（分为打印区域和尾部缠绕区域）成本比较根据标签规格不同价格不等是材料XL-01价格的3倍左右是材料XL-01价格的90%左右应用场景适应各种细小线缆弯曲，合用于通信设备、线缆及电子类产品，如尾纤、2M线、网线、电源线等，线径在10mm以上和表面不光滑的线缆（如馈线表面有螺纹）建议选择吊牌形式，如电缆、天线、馈线等适合线缆类产品，特别适合穿孔类线缆；但由于受线缆线径大小的影响较大，打印内容较少，只适合线径较小（线径在7mm以内），信息量较小的情况，如2M线、尾纤、网线合用于化妆品、个人卫生用品及促销标签。可用于线缆类，但不建议应用于南方潮湿及炎热环境建议使用区域全省范围内都可以使用全省范围内都可以使用合用于东北、西北等较干燥和温度较低的区域4.3平面标签4.3.1 平面标签重要合用于对机房、机柜、设备、机架、面板、配线架和其他一些平面表面进行标记。4.3.2 根据需要标记的硬件类型和规定，选择合适的粘胶类型，以适合设备的表面特点。4.3.3 目前适合机房环境使用的平面标签材质相关参数如表4-2。材料编号PM-01PM-02PM-03PM-04（门牌标记）PM-05（门牌标记）表面基材经双向拉伸解决的亚光聚丙烯薄膜，厚度0.07510%mm表面有均匀特殊涂层的亚银聚酯薄膜厚度0.05010%mm经双向拉伸解决的亚光聚丙烯薄膜，厚度0.07510%mm亚克力（PMMA）户外亮面乙烯胶带粘胶剂永久性丙烯酸乳胶永久性丙烯酸乳胶通用型丙烯酸乳胶玻璃胶、泡沫胶或钉子固定永久性可合用低温压敏胶底纸格拉辛底纸，厚度0.07010%mm格拉辛底纸，厚度0.07010%mm格拉辛底纸，厚度0.05510%mm无底纸厚度0.005 英寸. (0.125mm)最低贴标温度-4-4+7-18C使用温度范围-40+149-40+149-50+90-40+85-40C to 82C使用湿度范围相对湿度20%-70%相对湿度20%-70%相对湿度25%-55%相对湿度25%-80%相对湿度25%-80%抗拉伸强度值108.2N/10mm120N/10mm108N/10mm拉伸强度60-85MPa，抗冲击强度12-13kJ/mCS-10 测试轮, 250 g wts.打印内容可耐磨至100圈材质特性有较高的抗拉伸强度和抗撕裂度的聚烯烃薄膜，材料柔软、耐挤压具有优异的抗撕裂、耐高温、尺寸稳定、不透光及耐化学腐蚀性能，抗污性强，适合制成各种耐久性标签表面基材有较好的抗拉伸强度和抗撕裂度，材料柔软、耐挤压。但粘胶剂遇水粘胶易溶解，易遗留残胶具有较好的透明性、化学稳定性和耐候性、抗紫外线，具有优良的耐刮擦性，易染色，易加工亮面户外专用标记材料，很好的耐候性、抗紫外线、抗刮擦，抗泥污雨水冲刷。印刷及加工表面有特殊图层，适合在各种印刷方式中进行单色及彩色印刷，也可进行热转移打印表面有特殊涂层，合用于大多数印刷方式及油墨，可进行热转移打印表面有特殊图层，可进行热转移打印丝印、雕刻、双层板，常用厚度一般为3mm、5mm和8mm表面有特殊图层，适合在各种印刷方式中进行单色及彩色印刷，也可进行热转移打印使用年限室内使用10-2023室内使用8年室内使用4年室内使用8-2023室内使用8-2023，户外使用5-8年成本比较比较价格是PM-01价格的2倍左右是PM-01价格的90%左右根据尺寸、厚度、加工工艺不同，价格从几十元到几百元不等根据尺寸，价格从几十元到几百元不等应用场景合用于通信设备、线缆及电子类产品，如机柜、机架、各种设备合用于通信设备类产品，跟随性较差，不适合线缆类产品，如机柜、机架、各种设备合用于机架、不发热的机柜、设备等室内机房铭牌、办公室门牌、制度牌等室内机房铭牌、办公室门牌、制度牌、警示标牌、安全标牌等建议使用区域全省范围内都可以使用全省范围内都可以使用东北、西北等较干燥和温度较低的区域，特别不建议应用于沿海潮湿及炎热环境室内使用无区域限制，如需要外露建议在中档气候环境中使用室内室外使用无区域限制，表4-2 常用平面标签材质比较4.4室外标签4.4.1 室外标签重要合用于对长期置于室外的设备或线缆进行标记，比如铁塔、光缆等。4.4.2 室外标签应选择高强度，抗破口撕裂材料，防水性能好，防紫外线及耐化学腐蚀性好，有一定厚度，无胶的标签材质。在恶劣的环境中，特殊材质的吊牌（标牌）更适合作光缆和电缆的标记。4.4.3 目前适合用于室外标签材质相关参数如表4-3。表4-3 常用室外标签材质比较材料编号SW-01SW-02SW-03SW-04SW-05材质金属（铝制）标牌PVC标牌PVC双色板（户外型）高密度聚乙烯薄膜重型聚酯与聚酯覆盖吊牌材质特性金属材质较坚硬，防水，防腐蚀，防紫外线性能较强材质较坚硬，防水，防腐蚀，防紫外线性能较强具抗紫外线，抗冲击性、耐热性、耐低温性强、易于加工和裁切，户内型不耐高低温抗撕裂、防水、防化学腐蚀性、抗紫外线，户外使用寿命长、环保、可回收抗撕裂、防水、防化学腐蚀性、抗紫外线，户外使用寿命长标牌尺寸相对密度2.70，可定制尺寸85.6mm54mm定制尺寸，厚度一般为0.8mm，1.3mm和3mm75*25mm，75*50mm等多种尺寸选择任意尺寸，厚度0.25mm-0.36mm使用温度范围-50+500-45+120-40+100-40+90-40+120加工可丝印、腐蚀、激光刻字表面有特殊涂层，适合在多种印刷方式中进行的单色及彩色高品质印刷，也可进行热转移打印，需要使用专用标牌打印机分镜面（光面）麻面和拉丝面，可烫印、雕刻白色，使用热转移标签打印机可实现打印多种印刷方式中进行的单色及彩色高品质印刷，也可进行热转移打印，使用热转移标签打印机可实现打印使用年限室外使用2-3年，视气候条件恶劣限度而定地井、管道等环境使用3-5年，室外暴露使用1-2年，视气候条件恶劣限度而定户外使用2-4年，视气候条件恶劣限度而定，视气候条件恶劣限度而定室外使用3-5年，视气候条件恶劣限度而定一般的户外耐久性： 5-8年, 视气候条件恶劣限度而定成本比较根据厚度、尺寸、图形、加工的工艺不同，价格从几元到几十元不等固定尺寸，平均每张成本在一元左右根据尺寸、图形、加工的工艺和数据的多少不同，价格从十几元到几十元不等根据尺寸大小不同，价格从几角钱到几元钱不等根据尺寸大小不同，价格从几角钱到几元钱不等建议使用环境室外铁塔信息牌、光缆等数据较固定的标记，全国范围可用室外架空线缆、管道线缆、水井等，不适合于日照时间长，紫外线辐射强烈，室外温度高的区域室外光缆、铁塔等室外架空线缆、管道线缆、水井等，不适合于室外温度高的区域室内室外无特殊区域限制5. 标签设计5.1公共资源标签5.1.1 普通机房、基站标签标签尺寸：85mm140mm。字体字号：黑体，标题字号小二号，正文字号四号。标签要素：机房名称、站点经纬度信息、资源编号及条码、机房类型。命名规范：所有字段来源于综合资源管理系统，命名规范参照中国移动综合网络资源管理系统技术规范空间资源命名规则V1.0.0（QB-W-048-2023）规定。 “条码”的内容为资管系统中的资源编码，采用code128 编码，条码条宽比为3.0，条码高度8mm。本规范中其他标签中的“机房名称”、“站点经度”、“站点纬度”、“资源编号”、“资源条码”、“机房类型”等命名规范与本处的规定相同。粘贴位置：粘贴在机房/基站大门正面或背面中上部或左上角，距离地面高度为1.6m-1.8m。格式范例：底色色号PANTONE 306C，白色移动标记，材料PM-01。5.1.2 核心机房标签标签尺寸：200mm286mm。字体字号：黑体，标题字号小初，正文字号小一。标签要素：机房名称、站点名称、站点经纬度信息、责任单位、条码。命名规范：同5.1.1中命名规范规定，“条码”的内容为资管系统中的资源编码，采用code128 编码，条码条宽比为3.0，条码高度8mm。粘贴位置：粘贴在机房大门中上部或左上角，距离地面高度为1.6m-1.8m。格式范例：底色为白色，蓝色移动标记，材料PM-04。5.1.3 尾纤、2M线、网线标签标签颜色：按照集团规范，根据业务级别区分标签颜色：一干红色、二干绿色、本地网白色。字体字号：黑体，字号五号。标签要素：A、机架与机架之间的连接线缆：电路名称、本端连接端子号、对端连接端子号。B、设备与机架之间的连接线缆：电路名称、设备名称及端标语、端子在配线架上面的端子号。C、设备与设备之间的链接线缆：电路名称或用途、本端设备名称及端标语、对端设备名称及端标语。对于尾纤标签根据实际情况用于传输内部组网的标签标注系统名称和局向，用于其它用途的标注光路用途。命名规范：参照中国移动传送网命名规范V2.0（XXXXX）规定。粘贴位置：线缆两端（机架端、设备端）均应加贴标记，应贴于距端子或设备端口与线缆连接处3cm的线缆部分。部格式范例：25mm38mm+40mm（缠绕线缆分）合用垂直走线，材料XL-01。5.2.2 通用小型设备标签标签尺寸：67mm30mm。字体字号：黑体，标题字号小三，正文字号五号。标签要素：设备名称、设备型号、所属专业、条码。粘贴位置：粘贴于设备面板正面、顶面靠左或机架柜门外侧或内侧该设备所在框相应位置。如数据互换机、协议转换器、光猫、光终端盒等小型设备。格式范例一：深蓝底色色号PANTONE 299C，浅蓝底色色号PANTONE 2707C，材料PM-01或PM-03。格式范例二： 亚银底，预印蓝色移动标志，材料PM-02。5.2配线架、多网元机柜标记标签配线架标记规定可以反映出设备硬件连接关系。所有配线架顶标记内容必须与资源系统一致，按照一定的坐标位置或顺序进行编号标注。5.2.1 ODF/DDF配线架架顶标签标签尺寸：100mm45mm。字体字号：黑体，标题字号三号，正文字号小四号。标签要素：机房名称、机架名称、机架位置、条码。命名规范：“机架名称”参照中国移动传送网命名规范V2.0（XXXXX）19.1中设备机柜规定。其他同5.1.1命名规范规定，“条码”的内容为资管系统中的资源编码，采用code128 编码，条码条宽比为3.0，条码高度8mm。粘贴位置：ODF/DDF机架顶部或者机柜门中上部。格式范例：深蓝底色色号PANTONE 299C，浅蓝底色色号PANTONE 2707C，材料PM-01。5.2.2 综合柜子框标签标签尺寸：22mm30mm。字体字号：黑体，小初加粗。标签要素：子框序号。粘贴位置：综合柜左侧立柱。格式范例：颜色白色，材料PM-01。5.2.3 ODM/DDM标签标签尺寸：20mm50mm。字体字号：黑体，小初加粗。标签要素：ODM/DDM序号，在同一个ODF /DDF架上，从上至下或按照维护习惯，从左至右从01 开始编号。命名规范：DDM/ODM + 序号。粘贴位置：光配线模块/数字配线模块上方或者侧面。格式范例：底色色号PANTONE 1225C，尺寸20mm50mm，材料PM-01。5.2.4 数字配线端子标签标签尺寸：宽16mm、22mm、28mm（根据实际卡槽宽度选择标签宽度）。标签颜色：一般业务端口选择白色、重要业务端口选择红色，红色色号PANTONE Red 023C。字体字号：黑体，五号字体。标签要素：DDF正面：端子名称、电路名称、连接设备端口名称、对端位置信息。 DDF背面：端子名称、电路名称、对端位置信息。命名规范：参照中国移动传送网DDFODF架标签命名规范V2.0（XXXX）规定。粘贴位置：数字配线端子下边。格式范例： 材料PM-01。5.3传输专业标签5.3.1 传输机柜标签尺寸：100mm45mm。字体字号：黑体，标题字号三号，正文字号小四号。标签要素：机房名称、机柜名称、位置编号、条码。命名规范：“机柜位置编号”为设备所处机房的行号及列号，可按省内规定统一。其他同5.1.1命名规范规定，“条码”的内容为资管系统中的资源编码，采用code128 编码，条码条宽比为3.0，条码高度8mm。粘贴位置：机架标签应贴在机架顶部或者机柜门左上部。格式规范：深蓝底色色号PANTONE 299C，浅蓝底色色号PANTONE 2707C，材料PM-01。5.3.2 传输网元标签标签尺寸：100mm45mm，67mm30mm。字体字号：黑体，标题字号三号，正文字号小四号。标签要素：机房名称、机柜名称、机框编号、网元名称、设备型号、设备级别、条码。命名规范：参照传送网命名规范，其他同5.1.1命名规范规定，“条码”的内容为资管系统中的资源编码，采用code128 编码，条码条宽比为3.0，条码高度8mm。粘贴位置：标签应贴在机架柜门外侧该设备所在框相应位置。格式规范：深蓝底色色号PANTONE 299C，浅蓝底色色号PANTONE 2707C，材料PM-01。底色色号PANTONE 306C，白色移动标记，材料PM-015.3.3 光缆标签标签尺寸：86mm54mm。字体字号：黑体，四号字体。标签要素：项目名称、入网时间、中继段名称、业务级别、光缆型号、纤芯数、施工单位。命名规范：同5.1.1命名规范规定。粘贴位置：两孔悬挂在光缆上。格式范例：蓝色色号PANTONE 300C，红色色号PANTONE RED 032C，绿色色号PANTONE Hexachrome Green，材料SW-02或SW-05, 建议使用SW-05，不需要使用专门的标牌打印机，提高打印机的试用效率5.4动力及环境配套设备标签5.4.1 高低压变配电设备标签标签尺寸：100mm45mm。字体字号：黑体，标题字号三号，正文字号小四号。标签要素：机房/基站名称、机柜名称、设备厂家、设备型号、条码。命名规范：按照资管系统进行命名，“条码”的内容为资管系统中的资源编码，采用code128 编码，条码条宽比为3.0，条码高度8mm。粘贴位置：机架标签应贴在机架顶部或者机柜门左上部。格式范例：深蓝底色色号PANTONE 299C，浅蓝底色色号PANTONE 2707C，材料PM-01。5.4.2 油机标签标签尺寸：100mm45mm。标签颜色：按照规定标准色应用。字体字号：黑体，标题字号小二号，正文字号小四号。标签要素：机房名称（移动油机可选）、设备名称、设备厂家、设备型号、条码。命名规范：参照中国移动电源资源命名规范v1.0规定，“条码”的内容为资管系统中的资源编码，采用code128 编码，条码条宽比为3.0，条码高度8mm。粘贴位置：油机粘贴在油机控制屏面板上。格式范例：深蓝底色色号PANTONE 299C，浅蓝底色色号PANTONE 2707C，材料PM-01。 5.4.3 开关电源配电系统标签标签尺寸：100mm45mm。字体字号：黑体，标题字号三号，正文字号小四号。标签要素：机房/基站名称、机柜名称、设备厂家、设备型号、条码。命名规范：开关电源配电系统涉及交流配电屏、整流配电屏、直流配电屏。交流屏、直流屏使用资管系统交流配电柜、直流配电柜名称进行命名；整流配电屏使用开关电源名称进行命名，“条码”的内容为资管系统中的资源编码，采用code128 编码，条码条宽比为3.0，条码高度8mm。粘贴位置：机架标签应贴在机架顶部或者机柜门左上部。格式范例：深蓝底色色号PANTONE 299C，浅蓝底色色号PANTONE 2707C，材料PM-01。5.4.4 蓄电池组标签标签尺寸：100mm45mm。标签颜色：按照规定标准色应用。字体字号：黑体，标题字号三号，正文字号小四号。标签要素：机房名称、设备名称、设备厂家、设备型号、条码。命名规范：参照中国移动电源资源命名规范v1.0规定，“条码”的内容为资管系统中的资源编码，采用code128 编码，条码条宽比为3.0，条码高度8mm。粘贴位置：蓄电池标签粘贴在电池组电源总线所在的蓄电池上。格式范例：深蓝底色色号PANTONE 299C，浅蓝底色色号PANTONE 2707C，材料PM-01。 5.4.5 UPS、逆变器系统标签标签尺寸：100mm45mm。标签颜色：按照规定标准色应用。字体字号：黑体，标题字号小二号，正文字号小四号。标签要素：机房名称、设备名称、设备厂家、设备型号、工作方式、条码。命名规范：参照中国移动电源资源命名规范v1.0对UPS交流输入柜、主机柜、输出柜进行命名。交流输入柜、输出柜按交流配电柜名称进行命名，UPS主机按照UPS名称进行命名。粘贴位置：粘贴在UPS正面左上角空白处，“条码”的内容为资管系统中的资源编码，采用code128 编码，条码条宽比为3.0，条码高度8mm。格式范例：深蓝底色色号PANTONE 299C，浅蓝底色色号PANTONE 2707C，材料PM-01。5.4.6 专业机房配电柜标签标签尺寸：100mm45mm。标签颜色：按照规定标准色应用。字体字号：黑体，标题字号小二号，正文字号小四号。标签要素：机房名称、设备名称、所属专业、条码。命名规范：参照中国移动电源资源命名规范v1.0进行命名，“条码”的内容为资管系统中的资源编码，采用code128 编码，条码条宽比为3.0，条码高度8mm。粘贴位置：粘贴在专业配电柜左上角。格式范例：深蓝底色色号PANTONE 299C，浅蓝底色色号PANTONE 2707C，材料PM-01。5.4.7 空调标签标签尺寸：100mm45mm。标签颜色：按照规定标准色应用。字体字号：黑体，标题字号三号，正文字号小四号。标签要素：机房名称、设备名称、设备厂家、设备型号、条码。命名规范：参照中国移动电源资源命名规范v1.0规定，“条码”的内容为资管系统中的资源编码，采用code128 编码，条码条宽比为3.0，条码高度8mm。粘贴位置：粘贴在通风口上方靠左区域。格式范例：深蓝底色色号PANTONE 299C，浅蓝底色色号PANTONE 2707C，材料PM-01。 5.4.8 环境监控采集器标签标签尺寸：100mm45mm。标签颜色：按照规定标准色应用。字体字号：黑体，标题字号三号，正文字号小四号。标签要素：机房名称、设备名称、设备厂家、设备型号、条码。命名规范：参照中国移动电源资源命名规范v1.0规定，“条码”的内容为资管系统中的资源编码，采用code128 编码，条码条宽比为3.0，条码高度8mm。粘贴位置：粘贴在环境监控采集器正面左上角。格式范例：深蓝底色色号PANTONE 299C，浅蓝底色色号PANTONE 2707C，材料PM-01。 5.4.9 基站变压器标签标签尺寸：100mm45mm。标签颜色：按照规定标准色应用。字体字号：黑体，标题字号小二号，正文字号小四号。标签要素：机房名称、设备名称、设备厂家、设备型号、条码。命名规范：参照中国移动电源资源命名规范v1.0规定，“条码”的内容为资管系统中的资源编码，采用code128 编码，条码条宽比为3.0，条码高度8mm。粘贴位置：粘贴在基站机房门后面。格式范例：深蓝底色色号PANTONE 299C，浅蓝底色色号PANTONE 2707C，材料PM-01。 5.4.10 电源线标签5.4.10.1 线径小于10mm的电源线标签标签尺寸：30mm45mm+50mm（缠绕线缆部分）合用于垂直走线。标签颜色：按照规定标准色应用。正负极电源、单交流电源线缆采用两种颜色进行区分，电源正极、火线使用红色（色号PANTONE Red 023C），电源负极、零线使用蓝色（色号PANTONE Hexachrome Cyan C），三相电源火线采用黄绿红三种颜色进行区分。字体字号：黑体，字号小四。标签要素：对于直流或单相电：From:熔丝或空开分路名称；To:下游负载熔丝、空开名称或下游设备名称，正负或零火线都需明确标签。 对于三相四线电源：From:空开分路名称；To:下游设备空开名称或设备名称。三 相空开三相电缆可以每相电缆都做标签，也可以做一个标签贴于总绝缘外套面，零火线都需明确标签。 对于地线：From:机房地线排名称或机柜地排名称；To:设备名称地排名称粘贴位置：粘贴于距端口与线缆连接处3至5cm的位置上。格式范例：材料XL-01。5.4.10.2 线径大于10mm的电源线标签标签大小：45mm30mm2（两面打印，对折粘贴）。标签颜色：按照规定标准色应用。正负极电源、单交流电源线缆采用两种颜色进行区分，电源正极、火线使用红色（色号PANTONE Red 023C），电源负极、零线使用蓝色（色号PANTONE Hexachrome Cyan C），三相电源火线采用黄绿红三种颜色进行区分。字体字号：黑体，字号四号。标签要素：对于直流或单相电：From:熔丝或空开分路名称；To:下游负载熔丝、空开名称或下游设备名称，正负或零火线都需明确标签。 对于三相四线电源：From:空开分路名称；To:下游设备空开名称或设备名称。三相空开三相电缆可以每相电缆都做标签，也可以做一个标签贴于总绝缘外套表面，零火线都需明确标签。粘贴位置：对折粘贴，用扎带捆扎于距端口与线缆连接处3至5cm的位置上。格式范例：材料XL-01。5.4.11 熔丝、空开标签标签尺寸：空开15mm*20mm、熔丝40mm*15mm。标签颜色：按照规定标准色应用。字体字号：黑体，标题字号小二号，正文字号小四号。标签要素：容量、熔丝或空开分路名称、下游设备名称、下游设备位置（所在机房名称、行、列）。命名规范：参照中国移动电源资源命名规范v1.0规定。粘贴位置：粘贴在熔丝或空开表面，或粘于熔丝或空开上下方的铜排位置。格式范例：底色为白色，材料PM-01。5.4.12 其他设备标签其他设备如换风设备、太阳能设备、极初期烟雾设备等等，按照资管系统命名规范进行完善标签。根据实际情况选择本规范中的标签加以标注。5.5 无线专业标签5.5.1 基站机房、铁塔标签标签尺寸：85mm140mm。字体字号：黑体，标题字号小二号，正文字号四号。标签要素-机房：机房名称、站点经纬度信息、条码。标签要素-铁塔：铁塔类型、铁塔高度、平台数、天线总数。命名规范：参照中国移动无线网资源命名规范V1.0.1第八节铁塔命名规范规定。其他同5.1.1命名规范规定，“条码”的内容为资管系统中的资源编码，采用code128 编码，条码条宽比为3.0，条码高度8mm。粘贴位置：粘贴在基站大门背面中上部空白处，距离地面高度为1.6m-1.8m。格式规范：底色色号PANTONE 306C，白色移动标记，材料PM-01。5.5.2 独立网元基站无线主设备合用场景：基站机房内无线主设备，涉及无线机柜、独立安装的BBU单元、独立安装的RRU单元、NODEB等。标签尺寸：100mm45mm。字体字号：黑体，标题字号三号，正文字号小四号。标签要素：OMC中网元名称（BTS、NODEB）、中文名称、设备型号、条码。命名规范： “网元名称”为该网元在网管系统中的名称。其他同5.1.1命名规范规定，“条码”的内容为资管系统中的资源编码，采用code128 编码，条码条宽比为3.0，条码高度8mm。粘贴位置：机架标签应贴在机架顶部或者机柜门左上部。格式规范：深蓝底色色号PANTONE 299C，浅蓝底色色号PANTONE 2707C，材料PM-01。5.5.3 独立网元网优设备近端机合用场景：安装在基站机房内的网优设备近端机，涉及光纤直放站近端机、GRRU近端机等。标签尺寸：100mm45mm。字体字号：黑体，标题字号三号，正文字号小四号。标签要素：OMC中网元名称、设备厂家型号、信源社区中文名称、条码。5.5.4 天馈系统标记标签标签尺寸：室内45mm30mm2（两面打印，对折粘贴）、室外28.5mm*54mm。标签颜色：按照规定标准色应用，底色色号PANTONE Hexachrome Yellow C。字体字号：黑体，字号三号。标签要素：室内标签：社区编号、馈线类型、馈线编号；室外标牌：OMC中网元名称、社区编号、
