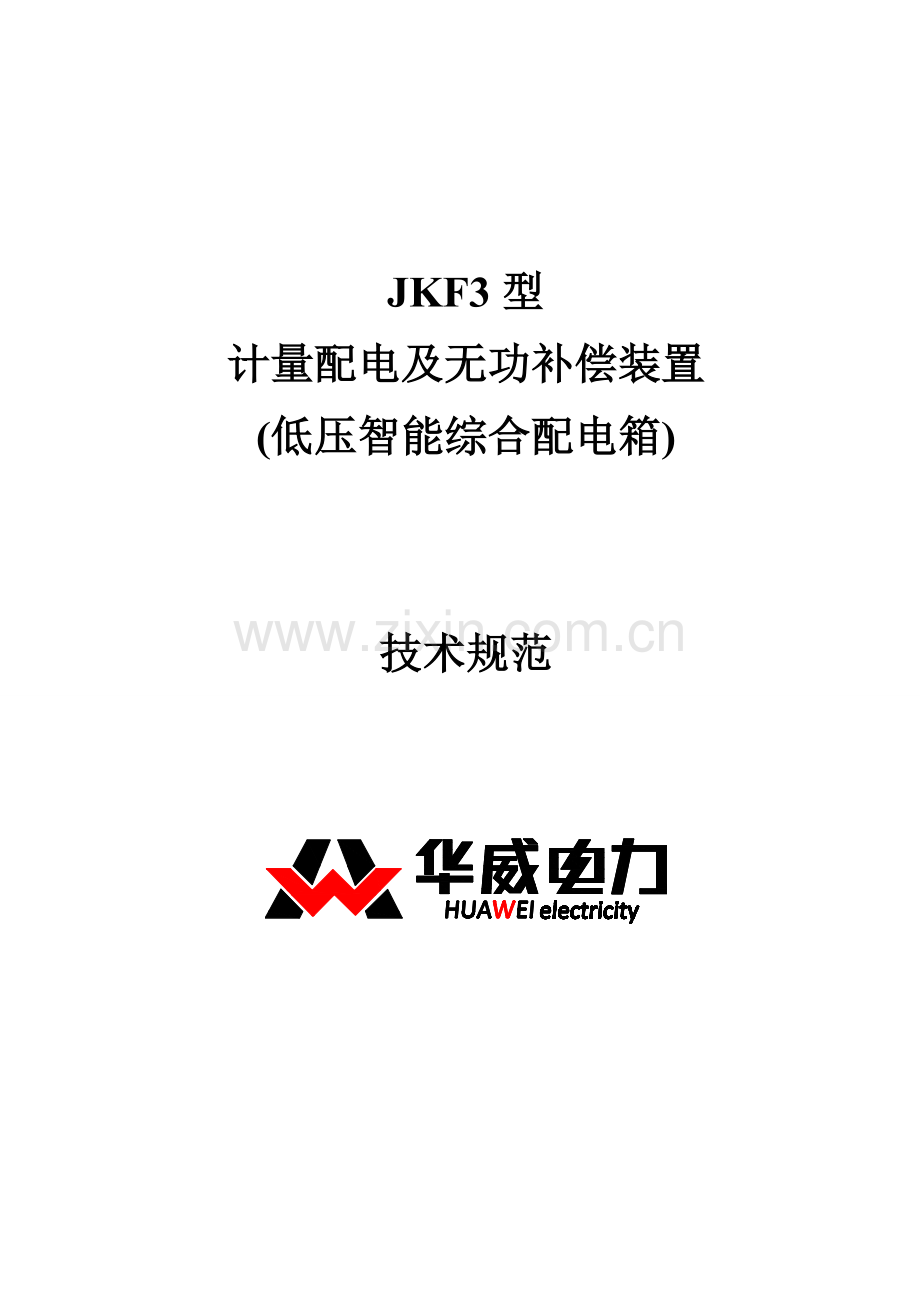

JKF3型
计量配电及无功补偿装置
(低压智能综合配电箱)

技术规范

合肥华威自动化有限公司
HE FEI HUA WEI AUTOMATIC CO., LTD

一、 概述
JKF3型计量配电及无功补偿装置是集计量、配电、无功补偿为一体的无功补偿装置，可吊装在10/0.4kV户外变压器的下面或安装在变压器旁，其重要用于县城网、农网及城市网变压器低压侧，外型美观大方、安全性能好，彻底改变了原变压器台区上计量箱、负荷开关箱、无功补偿箱互相交叉安装的混乱现象，美化了市容并彻底解决了电力系统的安全隐患，深受广大新老客户的一致好评！
本产品无功补偿部分采用微解决器为控制核心，对系统无功进行自动跟踪监测；控制器以无功功率为控制物理量，对电容投切执行元件（复合开关或电容型接触器）进行全自动控制，响应及时迅速，补偿效果好，工作可靠，杜绝了危害电网的过补偿现象和电容器投切时的冲击、扰动现象。
使用JKF3型计量配电及无功补偿装置，按负荷性质进行设计，可使系统功率因数由0.65左右，提高到0.95左右，使变压器和线路的输电能力提高15～30％以上，可减少线路损耗25～50％，达成了稳定电压,提高电能质量，减少供用电费用的良好效果。
二、 遵循的重要现行标准
JKF3型计量配电及无功补偿装置符合以下最新版本国家标准或行业标准：
GB4208-93 　 外壳防护等级；
GB2681-81　 电工成套装置中导线的颜色等；
GB2682-81　 电工成套装置中指示灯和按钮的颜色；
GB3797-89 　电控设备第二部分装有电子器件的电控设备；
GB4720-84　 电控设备第二部分低压电器电控设备；
GB4205　　 控制电器设备的操作件标准远动方向；
GB11463-89 　电子测量仪器可靠性实验；
SD189-87　 静态继电保护及安全自动装置通用技术条件；
GB/T15576-1995　 低压无功功率静态补偿装置总技术条件；
DL/T597-1996　　 低压无功补偿控制器定货技术条件；
GB7251-1997 低压成套开关设备和控制设备；
GB/T15576-2023　 低压成套无功功率补偿装置；

三、 工作条件
海拔高度：2023m以下
温度范围：户外，-25℃～45℃
相对湿度：+40℃时，≤50%；+20℃时，≤90%
环境条件：安装地点应无有害气体和导电性、爆炸性尘埃，无强烈震动，无强电场或强磁场，通风状态良好。
安装倾斜度：不大于5°
四、 通用技术指标
额定电压
AC380V

补偿容量
自动补偿：按照配变容量的30％计算或根据用户的实际需求拟定。
直接补偿（定补）：按照配变容量的5%或根据用户的实际需求拟定。
补偿方式
全三相共补补偿式（全△）；三相分补补偿式（全Y）；三相分补加三相共补组合补偿式（Y+△），也可根据用户需要加入适当固定补偿。
控制物理量
无功功率，兼顾电压和功率因数
配电变压器容量(kVA)

20、30、50、63、80、100、125、160、200、250、315
电能计量
单相电子有功表+三相无功电子表；三相有功电子表+三相无功电子表；三相有功无功复合表；多功能表等多种配置。
配电回路
1-3路，也可按照用户的实际规定配置
箱体结构
立式或卧式，不锈钢板箱体进行喷塑
无功补偿控制器

HWPDM-II或HWJKF型
电容投切执行元件
智能复合开关
备注：HWPDM-II配变测控仪具有：通过RS232、RS485通讯端口能实现就地无线抄表、监测、月表生成；也可通过移动GPRS网络（光纤、电话、电力载波）与上位机通信，进行实时监测，月表生成和远程抄表。HWJKF型无通讯功能。

五、装置的基本功能
装置具有无功补偿、电能计量、电能分派与控制、配电监测，运营保护等多项功能。具有过流、短路等保护功能。
六、 电器和导体的选择
1. 电容器
电容器选用干式自愈式金属化膜电容器。电容器符合GB12747标准。
1.1 稳态过电压：
装置的连续运营电压为1.05UN，能满足如表1所规定的稳态过电压下运营相应的时间。
表1 稳态过电压
工频过电压
最大连续时间
说明
1.10 UN
长期
指长期过电压的最高值不超过1.10 UN
1.15 UN
每24h中30min
系统电压的调整与波动
1.20 UN
5 min
轻负载时电压升高
1.30 UN
1min
1.2 稳态过电流
电容器过电流可达1.3IN。
1.3 电容偏差
电容器容量偏差不超过：0~+10%；
任何两端之间容量值最大值与最小值之比：＜1.06；
1.4 电容器损耗角正切值（tanδ）
电容器单元在工频交流的额定电压下，在20℃时损耗角正切值不大于0.05%。
1.5 电容器极间介质承受的工频交流电压≥2.15 UN。
2. 复合开关
2.1 HWFK系列智能低压复合开关是一种智能化环保型低压电容投切无触点开关，融合可控硅和交流接触器的优点。工作原理是将可控硅和继电器并接，使复合开关在投切的瞬间具有可控硅过零投切的优点，能把装置投切所产生的涌流峰值限制在10In以下，过电压倍数限制在1.1Un以下，并且在正常接通期间又具有接触器无功耗的优点。
该产品重要优点是有：接到外部控制信号后，通过智能判断，自动寻找最佳投切点，保证过零投切，涌流小，触点不烧结，能耗小；同时具有电压异常保护、缺相保护、元件故障保护、运营指示等功能。
重要技术指标：
l 使用寿命： 10万次
l 相 数： 单相（Y型接法）和三相（△型接法）
l 单相分补： ≤10kvar
l 三相共补： ≤30kvar
l 电路功耗： ≤60VA/只
l 接触压降： ≤100mV
l 接点耐压： ≥1600V AC
l 响应时间： ≤1000ms
l 每次接通与关断间隔：≥1s
l 连续两次接通间隔：≥120s
l 安全保护功能：
电压故障缺相保护；
电源电压缺相保护；
自诊断故障保护；
空载保护；
停电保护；
l 绝缘等级：在正常大气条件下，≥10MΩ。
l 启动电压：直流：5V~28V；交流：5V~25V。
l 输入阻抗：≥6.8KΩ
l 导通阻抗：≤0.003Ω
l 涌流：小于额定电流2倍
l 运营指示
3. 小空气开关
小空气开关作用是接通和断开电容回路,其电流在1.43-1.55倍电容器额定电流之间,回路发生短路时,能快速断开起到保护作用。
4. 避雷器
避雷器选用金属氧化物避雷器。
5. 断路器
采用RDM1系列断路器作为无功补偿回路总开关。
6. HWPDM-II配电测控仪和HWJKF控制器
6.1 HWPDM-II配电测控仪依据先进的设计，采用高速的信号解决器（DSP），新型的A/D变换器，优良的器件，极大地保证了设备的可靠性、安全性，低损耗、长寿命。
HWPDM-II配电测控仪具有远传输数据通信接口（RS-232/RS-485）和数据采集功能、可以实现数据的通讯和远方监视及在就地应用抄表机采集数据，符合部颁循环式CTD、问答式POLLING规约。SC1801、DNP3.0可由用户选择。
电容器回路电压≥1.1倍额定电压时，1min内可靠的将电容器切除。电容器回路电流≥1.3倍额定电流时，可靠的将电容器切除。
6.1.1 额定工作电源电压及额定输入电压模拟量
l 额定值：220V或380V；
l 允许偏差：Ug±20%；
l 波形为正弦波，总畸变率≤5%；
l 频率：50Hz±5%；
6.1.2 输入电流模拟量
l 额定输入电流模拟量5A、50Hz；
l 电流模拟量输入端输入阻抗不大于0.1Ω；
6.1.3 功率消耗：5VA
6.1.4 输出：
l 复合开关
6.1.5. 输入回路、电源回路
l 电压输入、电源回路带短路保护
6.1.6 精度
l 电压：0.5%
l 电流：0.5%
l 有（无）功功率：0.5%
l 功率因数：1.5%
6.1.7 控制门限设定范围
l 投入电压：360~380V，步距1V；KB≤1.05
l 切除电压：390~450V，步距1V；KB≤1.05
6.1.8 动作误差
l 功率因数：-2.0%～2.0%
l 无功功率、无功电流：±5%
6.1.9 灵敏度：＜0.1A
6.1.10 过电压保护动作值
l 系统标称电压值的105%～120%之间可调
l 动作回差6～12V
6.1.11 延时时间
l 20ms～120s可调，误差不大于 ±5%
l 过电压保护分、断总时限不大于 60s
l 投、切动作时间间隔不小于 300s
6.1.12 时钟误差：＜0.01s/d
6.1.13 断电保护时间：大于一年
6.1.14 可靠性
l 平均无端障工作时间MTBF(下限值)≥20230h
6.1.15 功能详述
实时显示检测点的电压、电流、有功功率、无功功率、有功电度、无功电度及功率因数等等。
1) 谐波分析
l 电压1～13次谐波
l 电流1～13次谐波
l 谐波畸变率计算
2)监测功能（上传主站、调度）
l 数据量：Ua、Ub、Uc、Ia、Ib、Ic、Qa、Qb、Qc、P、Q、Pf、
I0、F等等；
l 电容器投切状态
3) 与主站、调度接口功能
l 上传监测信息；
l 接受主站下发定值、命令（数据上传命令、控制动作命令）、参数；
4) 记录功能（含记录数据上传主站、调度功能）
l 每月、日超上限时间、累积时间；
l 每月、日超下限时间、累积时间；
l 每月、日停电情况参数(停电起止时间，停电次数，停电累积时间)；
l 每月、日电容器累计投运时间、累计动作次数，累计数据的起止时间；
l 数据记录功能（整点时间、间隔时间、设立时间）：三相电压、三相电流、零线电流、有功功率、无功功率、功率因数、频率、谐波电压、谐波电流、有功电度、无功电度、电容器投切状态。
l 每月、日有功功率最大/最小值及出现时间
l 每月、日无功功率最大/最小值及出现时间
l 每月、日电流最大/最小值及出现时间
l 每月、日电压最大/最小值及出现时间
l 每月、日谐波的极值数据及出现时间
l 每月、日电压合格率
5) 自动无功补偿控制功能
l 能灵活适应三相共补、单相分补或两者结合的补偿方式
l 应用先共补后分补的控制策略，可以设立三相共补的电容器容量、
单相分补的各自电容器容量和电容器的组数。
l 自动循环投切
l 设定程序投切
l 电容器匹配投切
l 针对Ｙ－Δ结合情况，采用智能控制理论，自动及时补偿无功功率容量，根据配电系统三相中每一相无功功率智能选择电容组，依据“取平补齐”的原则投入电网，采用循环工作方式（先接通的依次先分断，先分断的依次先接通的动作方式），实现电容投切的智能控制。（比较实时无功功率是否大于或小于设立的相应电容器容量，如超限则投切。）
l 具有延时设定值设立功能
l 在设定的延时时间内，实时无功功率值一直在稳定范围之外时，
输出回路才产生相应的动作。
l 可以接受后台机远方校正定值及控制命令；
l 控制输出回路12路（最大）；
l 控制输出适应复合电子开关投切元件；
6) 保护功能
l 过压保护：电网过压时切除电容并闭锁装置
l 欠压保护：电网欠压时切除电容并闭锁装置
l 过压加速：电网过压，所有电容器在60秒内切除完毕
l 缺相闭锁
l 轻载闭锁
l 零序电流超限闭锁
l 电压总谐波畸变率超限闭锁
l 电流总谐波畸变率超限闭锁
l 失压保护：开机，所有电容器处在切除状态
l 系统电压≥107%额定值闭锁电容器投入回路
l 装置内部、装置执行回路故障闭锁
7) 报警功能
l 过压报警
l 欠压报警
l 缺相报警
l 轻载报警
l 零序电流超限报警
l 电压总谐波畸变率超限报警
l 电流总谐波畸变率超限报警
l 系统电压≥107%额定值报警
l 装置内部、装置执行回路故障报警
l 报警方式：通讯上传、端子出口、界面显示
8) 设立功能
l 投入门限、切除门限、延时时间
l PT、CT设立
l 零序电流超限值、谐波超限值
l 投切程序设立
l 电容值设立
l 自动控制投退设立
l 通讯设立
l 时间设立
l 线路参数设立
9) 显示功能
l 线路实时数据：
Ø Ua、Ub、Uc、Ia、Ib、Ic、Qa、Qb、Qc、P、Q、Pf、I0、F
Ø 电压1～13次谐波
Ø 电流1～13次谐波
l 电容器状态
l 实时时钟
l 控制对象状态信息
l 实时控制信息
l 控制历史记录
l 报警信息
l 参数、定值信息
l 保护动作信息
l 记录信息
6.2 HWJKF型无功补偿控制器是多功能的低压无功补偿控制器。人机联系使用数码管，指示灯及按键。三相独立采样，共补分补相结合。控制物理量为电压、电流、功率因数和无功功率复合型，也可以介入时段控制。此外，抗干扰能力强，运营稳定可靠、补偿精度高，达成同样控制效果动作次数少，使用简朴，运营工况透明。
6.2.1 功能特点
1)动态显示电容器投运、退运状态，配电功率因数、无功功率、电压、负荷电流、温度等数值。
2)通过面板键盘操作，完毕CT变比、过压、欠压、过温、功率因数闭锁、延时时间，投切时间、切投时间、投入及切除门限等参数的设定（设立的参数断电不丢失）。
3)当保护参数（电压、温度）超过设定值时，快速切除已投入的电容器。
4)自动判别校正取样电流极性，安装调试时可以不考虑电流互感器极性。
5)当电流取样信号线开路或无输入取样电流信号时，功率因数显示0CC，自动控制停止。
6)输出回路为循环方式，根据各台电容器的容量，进行动态适配补偿，用较少的动作次数获得最佳的补偿效果。
7)具有手动控制功能。手动状态下，能手动操作电容器的投入或切除，方便出厂调试。
8)抗干扰能力强，能抵御雷击等干扰。
8. 配电回路开关
根据变压器容量和用户需求来选用配电开关回路数。
9. 计量电度表和计量电流互感器
根据用户需求配置单相电子有功表+三相无功电子表；三相有功电子表+三相无功电子表；三相有功无功复合表；多功能表等多种。
计量互感器根据用户需求配置。
10．无功补偿专用电流互感器
我公司根据变压器配置3只无功补偿用电流互感器，精度0.5级。
12．氧化锌避雷器
氧化锌避雷器正常电压工作状态下，呈现高阻状态。若遇雷电击或雷电波时，线路上产生瞬时高压，在高压下，氧化锌避雷器呈现低阻状态，对地进行泄流。当电压恢复正常值时，氧化锌避雷器又呈现高阻状态。从而保护装置内各电器元件。
12. 导体及其他
12.1 单台电容器与母线或小空气开关之间采用BRV多股铜芯线，其长期允许电流不小于单台电容器额定电流的1.5倍。电容器支路导线的载流量不小于电容器额定工作电流的1.5倍。
12.2 电容器组的汇流母线和均压线的导线截面与分组回路的导体截面一致。主电路母线或导线的截面积根据其允许载流量不小于也许通过该电路额定工作电流来选择。辅助电路导线的截面积根据要承载的额定工作电流来选择，但不小于1.0mm2（多股铜芯线）。
12.3 装置中的连接导线，具有与额定工作电压相适应的绝缘，并采用铜芯多股绝缘软线，配冷压端头。并联电容器装置的所有连接导体，均满足动稳定和热稳定的规定。
七. 装置的防护等级
装置的防护等级符合GB4208的规定达成IP44。
1. 指示灯、按钮导线
1.1 装置中所选的指示灯和按钮的颜色符合GB2682之规定。
1.2 装置中所选用导线及母线的颜色符合GB2681之规定。
2. 电气间隙和爬电距离
2.1 装置内的电器元件符合各自的相关规定，并在正常使用条件下，保持其电气间隙和爬电距离。
2.2 装置内不同极性的裸露带电体之间，以及它们与外壳之间的电气间隙和爬电距离不小于表2之规定。
表2
额定绝缘电压U（V）
电气间隙mm
爬电距离mm
U≤60
5
5
60＜U≤300
6
10
300＜U≤660
8
14
660＜U≤800
10
20
800＜U≤1500
14
28
2.3. 装置的介电强度
主电路和其直接连接的辅助电路能耐受表3规定的实验电压
表3
额定绝缘电压U（V）
实验电压（有效值） V
U≤60
1000
60＜U≤300
2023
300＜U≤660
2500
660＜U≤800
3000
800＜U≤1000
3500
1000＜U≤1500
3500
不与主回路直接连接的辅助电路能耐受表4规定的实验电压
表4
额定绝缘电压U（V）
实验电压（有效值） V
U≤12
250
12<U≤60
500
U＞60
2Ui+1000，但不小于1500
2.4 安全防护
2.4.1 对直接触电的防护依靠装置自身的结构措施。
2.4.2 装置的金属壳体、也许带电的金属件及规定接地的电器元件的金属底座（涉及应绝缘损坏也许会带电的金属件）与接地螺钉间具有可靠的电气连接，其与接地螺钉间的连接电阻值符合规程规定0.1Ω，有明显的接地端子。
2.4.3 接地保护导体的截面积不小于表5的规定值。
表5
相导线的截面积S
相应保护导体最小截面积
S ≤ 16
S
16 ＜ S ≤ 35
16
S ＞ 35
S/2
3.温升
3.1 装置中投切单元的散热片最热点的温升不高于40K。
3.2 装置中其它部分的温升符合GB/T15576中5.5的规定。
八. 整机结构、外形尺寸及安装图示
1. 箱体结构
1.1 JKF3型计量配电及无功补偿装置箱体结构为封闭式,分为立式和卧式，立式安装于配变旁；卧式吊装于配变下方。前后开门，开门角镀≥90°,门框接合处有翻边防水槽,门上加锁（特别是计量室的仪表门加铅封锁）；箱体内分为计量室、配电室及无功补偿室。箱顶为斜坡形,箱体两侧及箱底有散热孔。箱体设有电源进线和出线孔。箱体由不锈钢外层喷塑构成，不锈钢厚度为1.2mm。具有防潮、防霉、不燃、质量轻、强度高、美观耐用等优点。箱体两侧设吊环方便安装。
1.2 装置箱体内部安装件均镀锌安装。
1.3装置的操作器件的运动方向符合GB4205的规定，与其相连的机械联锁或其它附件能承受不少于50次的操作次数且不受损伤。
1.4装置的箱体及箱顶的防护等级符合GB4208的规定达成IP33和IP44级。
1.5提供低压无功补偿装置的安装配件，安装件采用热镀锌。

2. 外形图及户外安装图
2.1 JKF3立式外形图

2.2 JKF3立式户外安装图

2.3 JKF3卧式外形图

2.4 JKF3卧式户外安装图

十. 随机附件
1. 装箱清单
2. 产品合格证
3. 产品使用说明书
4. 各电器元器件说明书
5. 技术资料
6. 柜门钥匙及协议规定的备品备件
7. 安装支架

十一. 出厂检查
出厂实验是检查装置在制造工艺上的缺陷和对一些需要调整的电器元件进行电气参数的整定。出厂实验在每个装配完毕后的装置上进行，装置出厂实验项目见下表。
产品分类
实验项目
出厂实验
外观及结构检查
√
绝缘强度实验
√
机械操作实验
√
通电操作实验
√
过电压保护实验
√
失压保护实验
√
缺相保护实验
√
显示功能检查
√
电容检查

十二. 后台管理程序及通讯系统
1. 概述
1.1 引言
随着各级电力公司公司化、市场化改革的逐步完毕，厂网分开格局的拟定，以及国内经济的快速发展所带来的局部、阶段性电力资源的短缺和广大电力用户对电力供应服务日益增长的优质化、多样化的需求，使得供电部门更加关注提高供电质量、改善服务水平、减负增效、减少线损和安全生产等这些对供电公司提高自己经济效益和社会效益意义重大的工作。
对于配网、农电中低压电气上的大量公用配电变压器，中小用户的专用配电变压器的监测，由于通信情况复杂，所需监测的数据种类繁多，并且规定终端有良好的性能价格比，所以传统意义上的单种RTU、FTU、TTU从性能到价格都不能很好的满足用户的需求。
HWPDM-II配变监测仪合用于供电局公共变电室及生活社区配电室,根据应用场合的不同，可装在柱上无功补偿装置、箱式低压无功补偿装置、配电室屏式无功补偿装置中，可作为有触点或无触点低压无功补偿装置的控制器，代替原有的老式控制器实现老式无功补偿装置的改造,还可作为配电变压器的测量仪表,实现电流、电压及力率(功率因数)的监测控制。其后台通讯软件将在线监测、GPRS无线通讯和用电管理集于一体，对加强用电监测、提高运营管理和经济运营水平等提供了科学依据。
1.2 系统功能介绍
HWPDM配变监测系统的重要功能是记录配电变压器的用电数据及运营数据，运用这些原始数据，可以较为准确的进行线损、负荷、运营状况等的分析。可实时召唤到远方终端下控制器运营的状况，在第一时间接受到故障信息，以及实时解决。
系统具体功能如下：
1）配变各种运营数据、运营状况（3U、3I、3P、3Q、3COSφ、I0、f(HZ) 、电压1-13次谐波、电流1-13次谐波,谐波畸变率的计算、电容器状态等）的采集；
2）各种数据的记录和记录（电压、电流、有功、无功、功率因数、电容等）；
3）事故记录（各相电压越限、缺相时间,各相力率>0.9时间、各相力率<0.8时间等）；
4）各组电容器投入时间及投切次数；
5）各相Wp、Wq起始截止值；
6）停电时间、停电次数；
7）图形系统:以曲线、柱图形式对配变监测终端历史数据进行直观的分析；
8）可定期或随机召测配变监测终端实时数据及历史数据、电容器状态；历史数据的定期召测、手动补测；
9）支持掌上手持电脑对配变测控仪数据的采集上传(不建议)
1.3系统通信组网方式
HWPDM配电监测系统通信重要分为三种方式：
通过RS232,RS485实现HWPDM配变测控仪的通讯。
通过无线数传模块实现HWPDM配变测控仪的通讯。
通过GPRS智能用电管理终端系统完毕各个配变主站与配变终端之间的数据信息的互换、控制和管理.如下图所示。

对于第一种：它为有线抄表系统。又分为两种，一种是就地抄表，需要爬杆插通讯接头，然后就地抄表，然后将抄得的数据转入到计算机中分析。另一种是联网进行通讯，投资较大，实际操作困难很大。它需要用通讯电缆将所有的自动无功补偿装置联网，然后进行有线远程通讯。
对于第二种：它为无线抄表系统。投资小，实际操作起来较容易。不需要爬杆，直接用笔记本电脑抄数据，现场分析或办公室分析。
对于第三种：它为无线抄表系统。投资较小，实际操作起来很方便。即通过一台电脑和一个固定IP地址，就可将所有的带有GPRS模块的自动无功补偿装置进行监控。
1.4 系统特点
针对性：抓住配变监测管理的核心，准确记录各种现场记录数据，对运营事件的具体记录，以利于电力公司对线路的管理；
易用性：界面采用WINDOWS标准应用程序界面，各项工作任务清楚易操作，符合平常使用电脑的习惯；
全面性：后台软件与配变监测终端通讯，可以读取到所有终端数据，可以全面的对线路状况作出分析；
图形化：具有记录图表功能，信息直观，便于查询和记录分析；
灵活性：系统提供全方位强大的查询分析工具，用户可以完全按自己的规定对历史数据进行查询和记录分析；

2. 系统软件功能
HWPDM-II配变监测系统的主站软件是整个系统的核心部分，系统的采集记录显示等一系列功能是通过主站软件来实现的。该主站软件设计规范、功能强大。
2.1 界面及图形系统
具有采集数据图表显示，记录图表功能(曲线柱图显示)，信息直观，便于查询和记录分析。
2.2 报表及记录分析工具
HWPDM-II的记录报表可绘制多种报表图形，支持曲线、柱图等常见报表表现形式，同时在ACCESS数据库模板中集成数据源。
针对电力生产管理中大量出现的与时间相关的数据，为了用户能清楚的统一进行解决，HWPDM-II后台软件提供全面的时间数据解决系统，对数据库中三相电压、电流、有功、无功等数据集合，以便更好地支持查询、记录和决策分析。
HWPDM-II后台软件还可对数据进行各种二次加工，如最大、最小、平均、总加、累计等记录汇总功能.HWPDM-II后台软件数据解决从概念上是一个包含三个层次的体系结构， 数据源、数据收集、数据加工：
数据源：是数据解决系统的基础，是整个系统的数据来源。数据解决系统的数据源可以来自多方面。
数据收集：是数据解决系统的预解决部分。通过各种手段收集整理原始数据，如数据互换、网络通信等。数据解决系统的关键是数据的存储和管理。数据解决系统针对现有各功能系统的数据，进行收集，按照各种数据内容等进行组织。并按照类型来分类别的存放在数据库中。
数据加工：对分析需要的数据进行二次加工和有效集成，以便用户进行多角度、多层次的查询分析。
2.3 数据采集及解决系统
数据采集及解决系统重要是完毕对配变监测数据的召唤、存盘及运算、记录的数据解决。此系统的重要功能为：
1．将采集数据保存到数据库
将各种数据涉及整点数据、谐波数据、记录数据、停电数据召唤后自动保存到数据库。
2．数据计算和分析
对召唤回的原始数据进行各种分析计算，如：三相不平衡率记录分析、电压合格率记录分析、供电可靠率记录分析、负载分析等.
3．事件查看
显示召唤各种数据的日记内容,便于用户清楚查看召唤成功与否。
4．通信功能
召唤下发修改后的运营参数,控制电容器投切,广播校时等。

附案例1：以下为经无线数传模块接受的实时数据

附案例2：以下为经GPRS接受的实时数据

附案例3：以下为经GPRS接受的用WEB发布数据

附录
附录1、JKF3低压综合配电箱型号说明

附录2、JKF3低压综合配电箱一次原理图

附录3、JKF3低压综合配电箱配置表

装置型号
配变容量
(kVA)
额定容量
(kvar)
电容器分组
外形尺寸
HWJKF3-0.4-30/5
100
30
Y10+△8+△12
立式箱体：680×550×1320

卧式箱体：1300×520×870

HWJKF3-0.4-40/5
125
40
Y10+△10+△20
HWJKF3-0.4-45/5
160
50
Y10+△15+△20
HWJKF3-0.4-60/6
200
60
Y10+△10+△20+△20
HWJKF3-0.4-75/6
250
75
Y10+△15+△20+△30
HWJKF3-0.4-95/7
315
95
Y10+△10+△20+△25
+△30

附录4、JKF3低压综合配电箱单套装置材料清单
材料清单一
型号：HWJKF3-0.4-30/5 电容器分组：Y10+△8+△10 数量：1套
序号
名 称
型号及规格
单位
数量
备注
1
不锈钢箱体
不锈钢+喷塑
台
1
合肥华威
2
进线空气开关
RDM1-225L/3300
台
1

3
计量电流互感器
BH-0.66，0.5S
只
3

4
采样电流互感器
BH-0.66，0.5
只
3

5
智能漏电保护器
QLL1 100A
台
2

6
电容总空气开关
RDM1-63L/3300
台
1

7
微型断路器
DZ47-63/1P，C20
只
3

8
微型断路器
DZ47-63/3P，C20
只
2

9
氧化锌避雷器
HY1.5W-0.28/1.3
只
3

10
电压表
6L2-V
只
1

11
电流表
6L2-A
只
3

12
转换开关
LW5-16D-YH3/3
只
1

13
复合开关
HWFK-3Y220V-55A
只
1
合肥华威
14
复合开关
HWFK-△380V-55A
只
2
合肥华威
15
分补电容器
BSMJ0.45-3.34×3-1Y
台
1

16
共补电容器
BSMJ0.45-8-3
台
1

17
共补电容器
BSMJ0.45-10-3
台
1

18
无功补偿控制器
HWJKF或HWPDM-II
台
1
合肥华威
19
信号灯
AD56， AC220V红色
只
3

20
信号灯
AD56， AC380V红色
只
2

21
三相四线电能表表架
A-27
只
1

22
电能表接线盒
DFY1
只
1

23
熔断器
JF5-2.5RD
套
7

24
铜排

批
1
镀锡
25
实验端子
JF5-2.5/S3
片
9

26
实验端子端板
JF5-2.5/S3专用端板
片
1

27
行程开关
LX19-001
只
1

28
照明灯
螺口灯座+25W AC220V灯泡
套
1

29
紧固端子

个
2

30
一、二次导线

批
1

31
辅料
绝缘子、标准件等
批
1

材料清单二
型号：HWJKF3-0.4-40/5 电容器分组：Y10+△10+△20 数量：1套
序号
名 称
型号及规格
单位
数量
备注
1
不锈钢箱体
不锈钢+喷塑
台
1
合肥华威
2
进线空气开关
RDM1-225L/3300
台
1

3
计量电流互感器
BH-0.66，0.5S
只
3

4
采样电流互感器
BH-0.66，0.5
只
3

5
智能漏电保护器
QLL1 100A
台
2

6
电容总空气开关
RDM1-100L/3300
台
1

7
微型断路器
DZ47-63/1P，C20
只
3

8
微型断路器
DZ47-63/3P，C20
只
1

9
微型断路器
DZ47-63/3P，C40
只
1

10
氧化锌避雷器
HY1.5W-0.28/1.3
只
3

11
电压表
6L2-V
只
1

12
电流表
6L2-A
只
3

13
转换开关
LW5-16D-YH3/3
只
1

复合开关
HWFK-3Y220V-55A
只
1
合肥华威
14
复合开关
HWFK-△380V-55A
只
2
合肥华威
15
分补电容器
BSMJ0.45-3.34×3-1Y
台
1

16
共补电容器
BSMJ0.45-10-3
台
1

17
共补电容器
BSMJ0.45-20-3
台
1

18
无功补偿控制器
HWJKF或HWPDM-II
台
1
合肥华威
19
信号灯
AD56， AC220V红色
只
3

20
信号灯
AD56， AC380V红色
只
2

21
三相四线电能表表架
A-27
只
1

22
电能表接线盒
DFY1
只
1

23
熔断器
JF5-2.5RD
套
7

24
铜排

批
1
镀锡
25
实验端子
JF5-2.5/S3
片
9

26
实验端子端板
JF5-2.5/S3专用端板
片
1

27
行程开关
LX19-001
只
1

28
照明灯
螺口灯座+25W AC220V灯泡
套
1

29
紧固端子

个
2

30
一、二次导线

批
1

31
辅料
绝缘子、标准件等
批
1

材料清单三
型号：HWJKF3-0.4-45/5 电容器分组：Y10+△15+△20 数量：1套
序号
名 称
型号及规格
单位
数量
备注
1
不锈钢箱体
不锈钢+喷塑
台
1
合肥华威
2
进线空气开关
RDM1-225L/3300
台
1

3
计量电流互感器
BH-0.66，0.5S
只
3

4
采样电流互感器
BH-0.66，0.5
只
3

5
智能漏电保护器
QLL1 160A
台
2

6
电容总空气开关
RDM1-100L/3300
台
1

7
微型断路器
DZ47-63/1P，C20
只
3

8
微型断路器
DZ47-63/3P，C32
只
1

9
微型断路器
DZ47-63/3P，C40
只
1

10
氧化锌避雷器
HY1.5W-0.28/1.3
只
3

11
电压表
6L2-V
只
1

12
电流表
6L2-A
只
3

13
转换开关
LW5-16D-YH3/3
只
1

复合开关
HWFK-3Y220V-55A
只
1
合肥华威
14
复合开关
HWFK-△380V-55A
只
2
合肥华威
15
分补电容器
BSMJ0.45-3.34×3-1Y
台
1

16
共补电容器
BSMJ0.45-15-3
台
1

17
共补电容器
BSMJ0.45-20-3
台
1

18
无功补偿控制器
HWJKF或HWPDM-II
台
1
合肥华威
19
信号灯
AD56， AC220V红色
只
3

20
信号灯
AD56， AC380V红色
只
2

21
三相四线电能表表架
A-27
只
1

22
电能表接线盒
DFY1
只
1

23
熔断器
JF5-2.5RD
套
7

24
铜排

批
1
镀锡
25
实验端子
JF5-2.5/S3
片
9

26
实验端子端板
JF5-2.5/S3专用端板
片
1

27
行程开关
LX19-001
只
1

28
照明灯
螺口灯座+25W AC220V灯泡
套
1

29
紧固端子

个
2

30
一、二次导线

批
1

31
