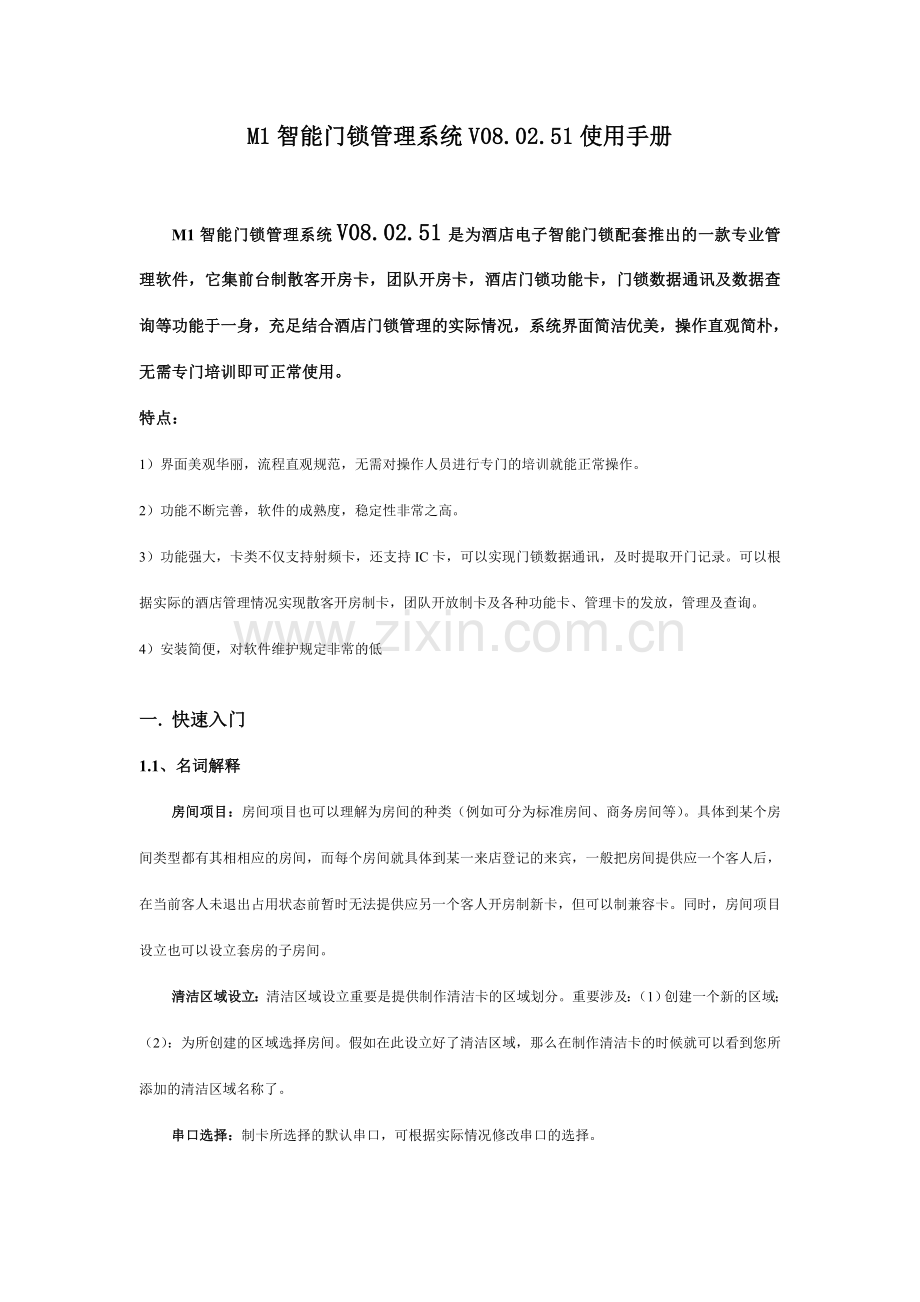

M1智能门锁管理系统V08.02.51使用手册

M1智能门锁管理系统V08.02.51是为酒店电子智能门锁配套推出的一款专业管理软件，它集前台制散客开房卡，团队开房卡，酒店门锁功能卡，门锁数据通讯及数据查询等功能于一身，充足结合酒店门锁管理的实际情况，系统界面简洁优美，操作直观简朴，无需专门培训即可正常使用。
特点：
1）界面美观华丽，流程直观规范，无需对操作人员进行专门的培训就能正常操作。
2）功能不断完善，软件的成熟度，稳定性非常之高。
3）功能强大，卡类不仅支持射频卡，还支持IC卡，可以实现门锁数据通讯，及时提取开门记录。可以根据实际的酒店管理情况实现散客开房制卡，团队开放制卡及各种功能卡、管理卡的发放，管理及查询。
4）安装简便，对软件维护规定非常的低

一. 快速入门
1.1、名词解释
房间项目：房间项目也可以理解为房间的种类（例如可分为标准房间、商务房间等）。具体到某个房间类型都有其相相应的房间，而每个房间就具体到某一来店登记的来宾，一般把房间提供应一个客人后，在当前客人未退出占用状态前暂时无法提供应另一个客人开房制新卡，但可以制兼容卡。同时，房间项目设立也可以设立套房的子房间。
清洁区域设立：清洁区域设立重要是提供制作清洁卡的区域划分。重要涉及：（1）创建一个新的区域；（2）：为所创建的区域选择房间。假如在此设立好了清洁区域，那么在制作清洁卡的时候就可以看到您所添加的清洁区域名称了。
串口选择：制卡所选择的默认串口，可根据实际情况修改串口的选择。
客户信息设立：客户信息是指使用该软件的授权人，也可设立为酒店的名称。
操作员设立：操作员是指使用本系统的人员，管理员可为其分派相应的操作权限。本系统分为三级权限：超级用户、一般用户及限制用户。系统已经设定了一个超级用户：ADMIN 初始密码为空，该用户有系统的最高权限，涉及：（1）可以添加其他级别的用户及设定密码；（2）可以使用系统的所有功能。
散客开房制卡：为单个客户开房前制作开门卡并登记相关的客人信息。按照客户的规定给客户安排房间，房间项目必须是在“系统设立”中的“房间项目”中已经设立的，系统只能对已设立的房间项目（房间）进行制卡操作。
团队开房制卡：为团队客户开房前制作开门卡并登记相关的客人信息。不同的是，团队开放制卡可以一次性选择多个房间，系统将自动按照顺序制作开门卡，同时房间项目必须是在“系统设立”中的“房间项目”中已经设立，系统只能对已设立的房间项目（房间）进行制卡操作。
来宾登记：制作来宾卡时，须对来宾进行登记。也可不填写任何项目，使用系统的默认值。
房间状态：房间的当前使用状态。例如：可供、占用、停用、预定等状态。
更改房态：客人完毕开房制卡的动作后，房态将变为占用，客人退房后房态将变为清理，同时也可以手动更改房态。
其他界面中的快捷键可以直接看界面中的提醒进行相应的操作。

1.2、启用环节
第一步：安装本系统。
详见《智能门锁系统安装指南》
第二步：执行“系统维护→系统设立”菜单，设立相关项目。
1. 房间项目设立
2. 串口设立
3. 制卡参数设立
4. 操作员设立
5. 大区域管理设立
6. 区域管理设立
7. 楼层管理设立
第三步：开始使用
1.3、平常运营环节
第 一 步、双击图标打开本系统
第 二 步、输入对的的用户名单机试用版为ADMIN及密码为空进行登录
第 三 步、团队开房制卡：来宾登记→制来宾卡(快捷键F2)
第 四 步、散客开房制卡：点击大图标→右键→散客开房制卡
第 五 步、来宾退卡：来宾登记→退/改来宾卡
第 六 步、查询模块: 查询来宾信息、入住率、开锁记录等。
第 七 步、维护系统→数据备份
第 八 步、维护系统→系统设立
1.4、管理区域设立与维护
第 一 步、添加大区域：右键单击功能图→操作→添加大区域
第 二 步、为大区域添加区域：点该大区域→右键→添加区域
第 三 步、为区域添加楼层：点该区域→右键→添加楼层
1.5、硬件设备支持
1、刷卡设备支持
IC卡芯片推荐使用菲利普4442芯片
2、串口通信
支持计算机串行数据通信

二. 各功能模块操作方法
2.1、系统主界面：
系统主界面：

（图1）
2.2、来宾登记
2.2.1、来宾制卡：功能 制来宾的开门卡（团队卡）。

（图2）

（图3）

（图4）

¨ 通过点击菜单 “来宾登记→制来宾卡”菜单进入来宾开单制卡界面。
(注：房间在系统主界面中以图标显示，右键可选择切换显示模式)
¨ 进入 “制来宾卡” 界面后（如图3），可以看到有关选定开单房间的基本信息及一些制卡参数。
¨ 可供房间(类型)选项页显示当前可供的房间，所有房间(区域)以区域方式显示所有房间信息。可双击一个房间，则该房间将添加到制卡房间选项页，也可在制卡房间选项页双击一条记录，以清除该条记录。
¨ 附加房间可以手动输入，也可以点击旁边的按钮选择房间
¨ 填写完之后，点击 “拟定” 按钮将完毕开单任务，点击 “取消” 按钮取消本次开单操作。

2.2.2、来宾退卡：功能 当来宾退房时序进行退卡操作。退卡分为无卡退房和读卡退房。
¨ 有卡退卡 - 在读卡器中插卡后点击“读卡”按钮，则系统就会将卡中的信息读入到系统当中。然后点击退房完毕“退房”操作。如图5-1
¨ 无卡退卡 – 选择要退卡的房间点“退卡”执行操作。如图5-2

（图5-1）

（图5-2）
2.2.3、来宾续卡：功能 此项操作可在读卡后修改卡的结束日期，增长卡的有效时间。如图6

（图6）
2.2.4、更改房态：功能 此项操作可手动修改处在非占用状态的房间状态为“可供”、“预订”、“停用”等状态。如图7
¨ 选择一个房间，选择“更改房态”，系统将允许手动更改当前房间的状态。
¨ 来宾制卡后房态将变为占用。
¨ 来宾退卡后房态将变为清理。

（图7）
2.2.5、隐藏显示功能图：功能 此项操作可显示或隐藏右侧的功能图，方便用户操作。
2.2.6、锁定屏幕：功能 此项功能可以锁定屏幕。需输入密码解锁。如图8

（图8）
2.2.7、退出：功能 此项操作可中断本系统的运营并退回到操作系统。
¨ 点击菜单“来宾登记→退出系统”,系统将提醒“真的要退出系统吗？”，点击“是”将中断当前所有的操作并退出本系统，点击“否”将返回。
（注：退出系统前请先确认对未保存的操作进行保存，否则系统将取消未保存的操作）

2.3、管理卡

（图9）
2.3.1、管理卡退卡：功能 实现管理卡的读卡退卡、无卡退卡。
读卡退卡：如图10-1
¨ 先读出管理卡上的内容
¨ 点退卡按钮退卡
无卡退卡：如图10-2
¨ 先查询出可以进行退卡的管理卡
¨ 点退卡按钮退卡

（图10-1）

（图10-2）

2.3.2、管理卡续卡： 功能 增长管理卡的有效期。如图11

（图11）
2.3.3、总管卡： 功能 制总管卡。如图12
¨ 选择或输入员工姓名
¨ 设立起始和结束时间
¨ 选择常开或是开反锁

（图12）
2.3.4、制服务卡：功能 根据设立的楼座、区域、楼层名称，制服务卡。如图13
¨ 选择楼座名称
¨ 选择区域名称
¨ 选择楼层名称
¨ 设立起始和结束时间
¨ 选择常开或是开反锁

（图13）
2.3.5、大楼卡：功能 制作大楼卡。如图14
¨ 选择楼座名称
¨ 选择或是输入员工姓名
¨ 设立起始和结束时间
¨ 选择常开或是开反锁

（图14）

2.3.6、区域卡：功能 制作区域卡。如图15
¨ 选择楼座名称
¨ 选择区域名称
¨ 选择或是输入员工姓名
¨ 设立起始和结束时间
¨ 选择常开或是开反锁

（图15）
2.3.7、制维修卡：功能 制作维修卡。如图16
¨ 双击选择房间
¨ 输入员工姓名
¨ 选择常开、反锁
¨ 点击制卡

（图16）
2.3.8、清洁卡：功能 制作清洁卡。如图17
¨ 选择清洁区域
¨ 选择或是输入员工姓名
¨ 设立起始和结束时间
¨ 选择常开或是开反锁

（图17）
2.3.9、管理卡查询：功能 查询管理卡。如图18
¨ 选择或是输入员工姓名
¨ 选择或是输入卡的类型

（图18）
2.4、通讯管理

（图19）
2.4.1、门锁数据通讯：功能 接受门锁的开门记录。如图20
¨ 选择串口并连接
¨ 开锁记录读取

（图20）
2.4.2、开锁记录查询：功能 查询接受到的门锁开门记录。如图21
¨ 选择开始结束时间
¨ 输入房间号码
¨ 查询
¨ 可另存为EXCEL文档

（图21）
2.4.3、房间设立卡：功能 制作房间设立卡。如图22
¨ 双击选择房间号码至右边“制卡房间”
¨ 点制卡按钮制卡

（图22）
2.5、系统设立

（图23）
2.5.1、修改当前操作员密码：功能 修改当前操作员密码。如图24
¨ 在新密码中输入要修改的密码
¨ 在确认密码中输入要修改的确认密码。
¨ 点击“保存”按钮后就完毕了保存操作。
¨ 点击“取消”按钮将取消本次操作并自动关闭本窗口。

（图24）
2.5.2、系统设立：功能 重要完毕系统运营前基础数据的设立（涉及：房间项目设立、商品项目设立、服务生设立、客户设立、操作员设立、计费设立、打印设立）。
2.5.2.1添加房间类型如图25
¨ 输入房间类型
¨ 输入床位数量
¨ 点击拟定按钮保存

（图25）
2.5.2.2单个添加房间信息如图26
¨ 选择房间类型
¨ 输入房间编号
¨ 选择所在大区
¨ 选择所在区域
¨ 选择所在楼层
¨ 如是套房则选套房
¨ 点击拟定按钮保存

（图26）

2.5.2.3批次添加房间信息 如图27
¨ 输入起始及结束房间编号
¨ 输入标记字符
¨ 选择前置还是后置标记字符
¨ 选择房间类型
¨ 选择所在大区
¨ 选择所在区域
¨ 选择所在楼层
¨ 点击拟定按钮保存

（图27）

2.5.2.4添加套房的子房间信息如图28
¨ 选择子房间类型
¨ 输入子房间号码
¨ 最多可允许添加8个子房间

（图28）
2.5.2.5制卡参数设立如图29
¨ 选择制卡类型
¨ 设立清洁区域名称
¨ 设立扩展区域名称
¨ 制来宾卡的相关参数设立

（图29）
2.5.2.6添加、删除、修改系统的操作员信息如图30
¨ 输入登陆名称
¨ 输入操作员姓名
¨ 输入密码及确认密码
¨ 选择操作员角色

（图30）
2.5.3、系统日记：功能 查看系统操作的日记信息如图31
¨ 输入操作员或是内容摘要，通过点击查询按钮来查询相关的日记信息。
¨ 点击删除按钮则删除当前所有的日记信息。
¨ 按“退出”按钮则退出。

（图31）
2.5.4、数据备份、恢复 功能 为保证数据的安全要定期进行数据备份，一旦出现数据遭到破坏可使用最近备份的数据进行恢复，恢复后的数据只能是备份过的数据,没备份的数据将丢失。如图32，图33
¨ 点击菜单“系统维护→数据备份/恢复”进入数据备份/恢复界面(如图32)。此窗口分为两个页面（数据备份、数据恢复）。
¨ 数据备份：备份途径是默认的，也可点击备份途径后的“…”按钮来更改备份途径，点击“拟定”按钮进行数据备份。
¨ 数据恢复：点击恢复文献后的“…”按钮来指定用来覆盖现有数据的数据文献的完整途径，点击“拟定”按钮进行数据恢复。

（图32）

（图33）

2.6快速通道 功能 可以快速实现来宾卡的制作如图34
¨ 点击快速通道按钮
¨ 输入房间号（系统自动验证）
¨ 选择入住时间及结束时间
¨ 点击快速制卡

（图34）
2.7添加大区域、区域及楼层相关信息功能 如图35，36，37，38

（图35）

（图36）

（图37）

（图38）
2.8选择一个房间所能实现的功能 如图39，40
散客开放制卡

（图39）

（图40）
2.9团队开放制卡如图41，图42

（图41）

（图42）

3.0显示风格设立 如图43、44、45、46
¨ 大图标
¨ 小图标
¨ 列表
¨ 报表

（图43）

（图44）

（图45）

（图46）

三. 制卡说明
3.1团队客人开房制卡选用‘团队开房制卡’功能，具体操作环节如下
¨ 选择一个房间，单击鼠标右键如图47
¨ 双击选择房间（可选择多个房间同时制卡）如图48
¨ 输入或点击按钮选择附加房间
¨ 选择输入来宾姓名，身份证信息等来宾信息，也可不输入所有用默认值
¨ 选择开时间，结束时间，常开标志及开反锁标志
¨ 点击制卡按钮制作门卡

（图47）

（图48）
3.2散客开房制卡选用‘散客开房制卡’功能，具体操作环节如下
¨ 选择一个房间，单击鼠标右键如图50
¨ 双击选择房间（可选择多个房间同时制卡） 如所选择为套房则系统将列出该套房所有的子房间供选择；如选择的房间不是套房则列出所有房间类型相同的房间
¨ 选择输入来宾姓名，身份证信息等来宾信息，也可不输入所有用默认值
¨ 选择开时间，结束时间，常开标志及开反锁标志
¨ 点击制卡按钮制作门卡

（图49）

（图50）

3.3制总管卡
¨ 点击鼠标右键 如图51
¨ 输入员工姓名该项为必填项 如图52
¨ 设立开始，结束时间及常开，开反锁标志
¨ 点击制卡按钮制作总管卡

（图51）

（图52）
3.3制应急卡
¨ 点击鼠标右键
¨ 输入员工姓名该项为必填项
¨ 设立开始，结束时间及常开，开反锁标志
¨ 点击制卡按钮制卡

3.4制楼座卡如图53
¨ 选择楼座点击鼠标右键
¨ 点击制卡按钮制卡

（图53）
3.5制区域卡如图54、55
¨ 选择区域点击鼠标右键
¨ 输入员工姓名该项为必填项
¨ 设立开始，结束时间及常开，开反锁标志
¨ 点击制卡按钮制卡

（图54）

（图55）
3.6制服务卡如图56
¨ 选择楼层点击鼠标右键
¨ 点击制卡按钮制卡

（图56）

备注：
1． 当完毕制卡或是想读出卡上信息时可以选择‘读卡信息’功能或是直接按F2键，系统将显示卡上信息涉及卡类型，卡号等
2． 可以直接根据房间所在的大区域，区域，楼层等信息来筛选房间也可以根据房间的房态来直接筛选如图57所示。点击‘刷新显示’则显示所有房间

（图57）

四. 技术支持
如需进一步的技术支持请联系系统供应商。
