锻件技术协议.doc

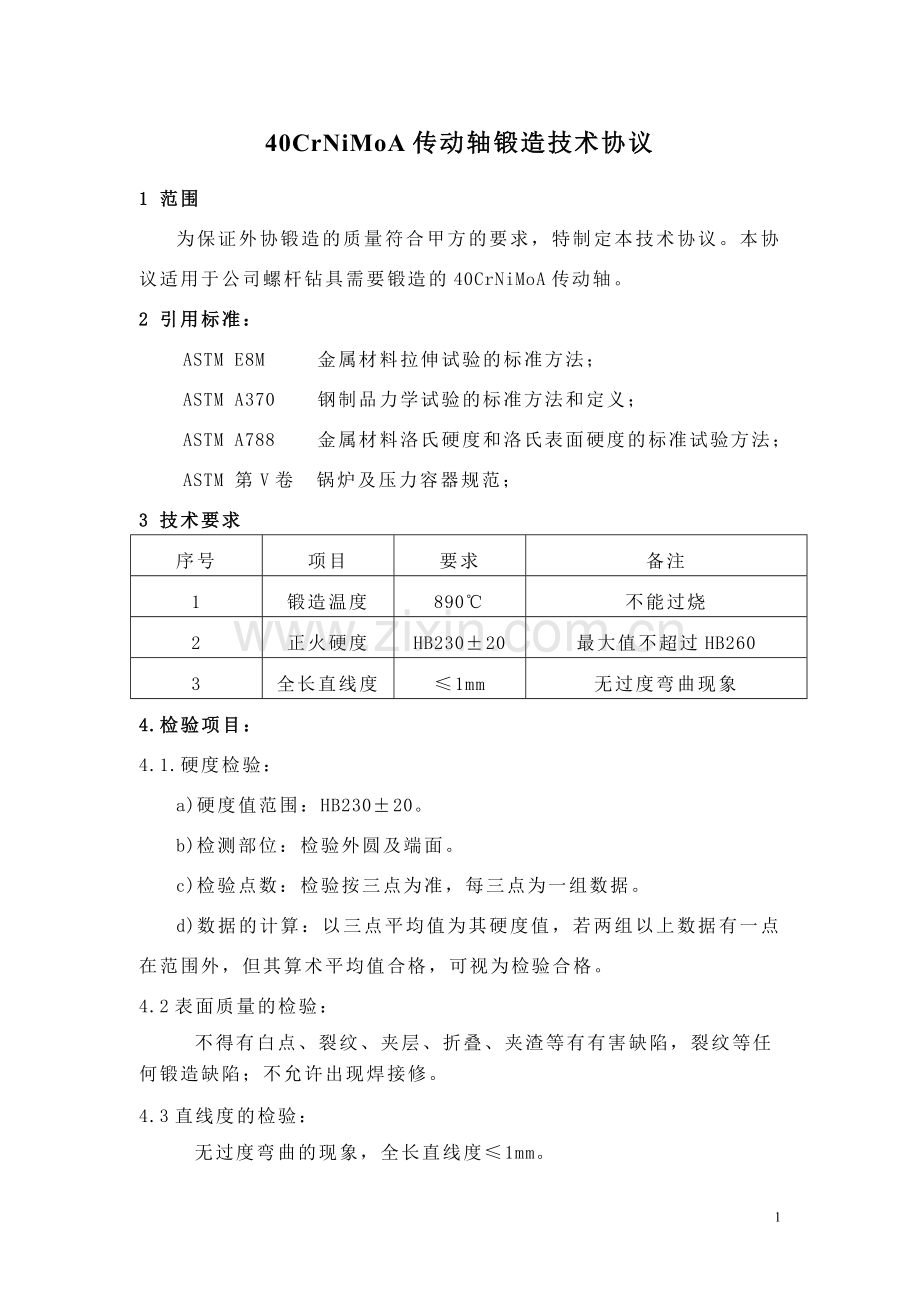

40CrNiMoA传动轴锻造技术协议
1 范围
为保证外协锻造的质量符合甲方的要求，特制定本技术协议。本协议适用于公司螺杆钻具需要锻造的40CrNiMoA传动轴。
2 引用标准：
ASTM E8M 金属材料拉伸试验的标准方法；
ASTM A370 钢制品力学试验的标准方法和定义；
ASTM A788 金属材料洛氏硬度和洛氏表面硬度的标准试验方法；
ASTM 第V卷 锅炉及压力容器规范；
3 技术要求
序号
项目
要求
备注
1
锻造温度
890℃
不能过烧
2
正火硬度
HB230±20
最大值不超过HB260
3
全长直线度
≤1mm
无过度弯曲现象
4.检验项目：
4.1.硬度检验：
a)硬度值范围：HB230±20。
b)检测部位：检验外圆及端面。
c)检验点数：检验按三点为准，每三点为一组数据。
d)数据的计算：以三点平均值为其硬度值，若两组以上数据有一点在范围外，但其算术平均值合格，可视为检验合格。
4.2表面质量的检验：
不得有白点、裂纹、夹层、折叠、夹渣等有有害缺陷，裂纹等任何锻造缺陷；不允许出现焊接修。
4.3直线度的检验：
无过度弯曲的现象，全长直线度≤1mm。

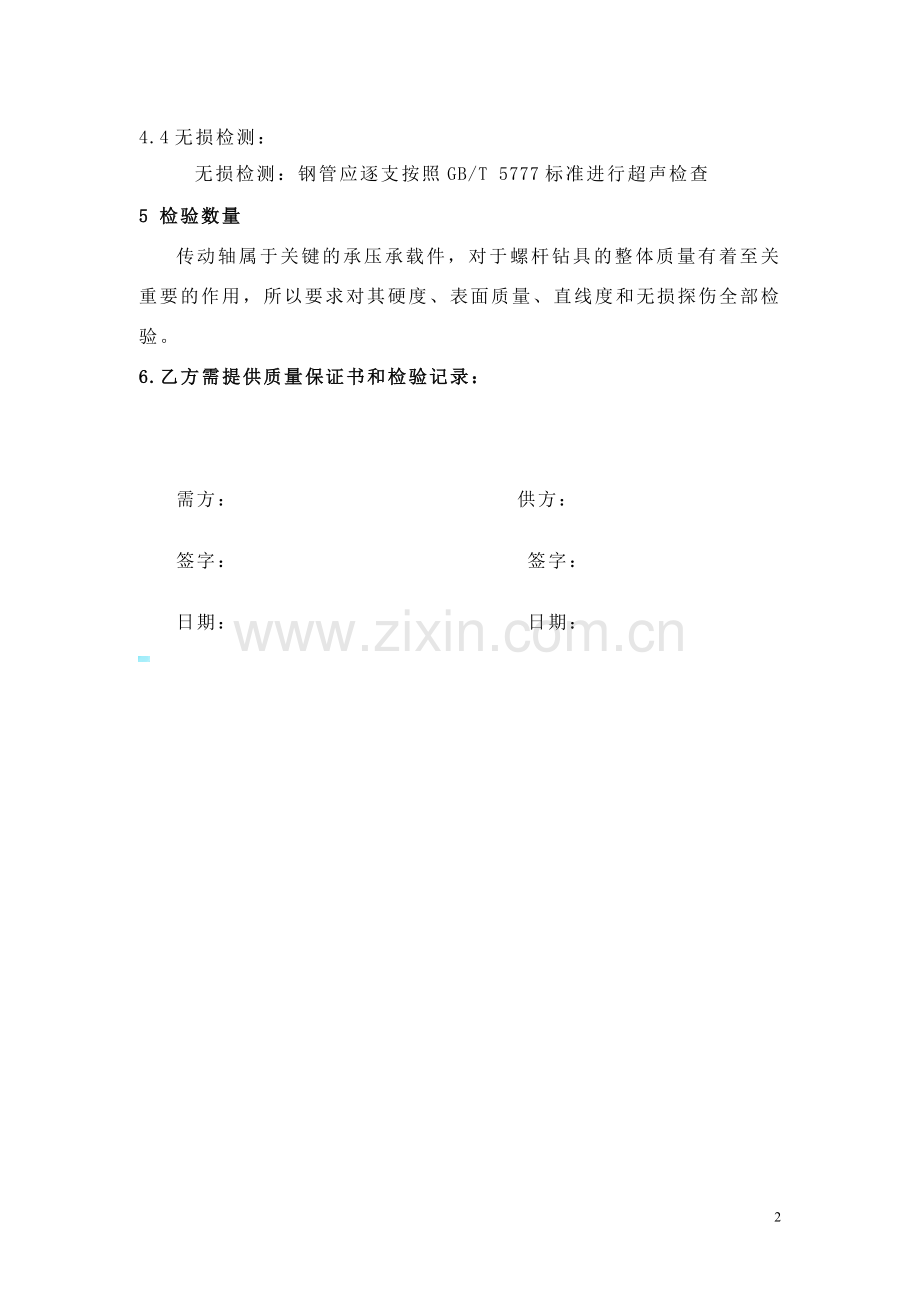

4.4无损检测：
无损检测：钢管应逐支按照GB/T 5777标准进行超声检查
5 检验数量
传动轴属于关键的承压承载件，对于螺杆钻具的整体质量有着至关重要的作用，所以要求对其硬度、表面质量、直线度和无损探伤全部检验。
6.乙方需提供质量保证书和检验记录：

需方： 供方：

签字： 签字：

日期： 日期：

2
