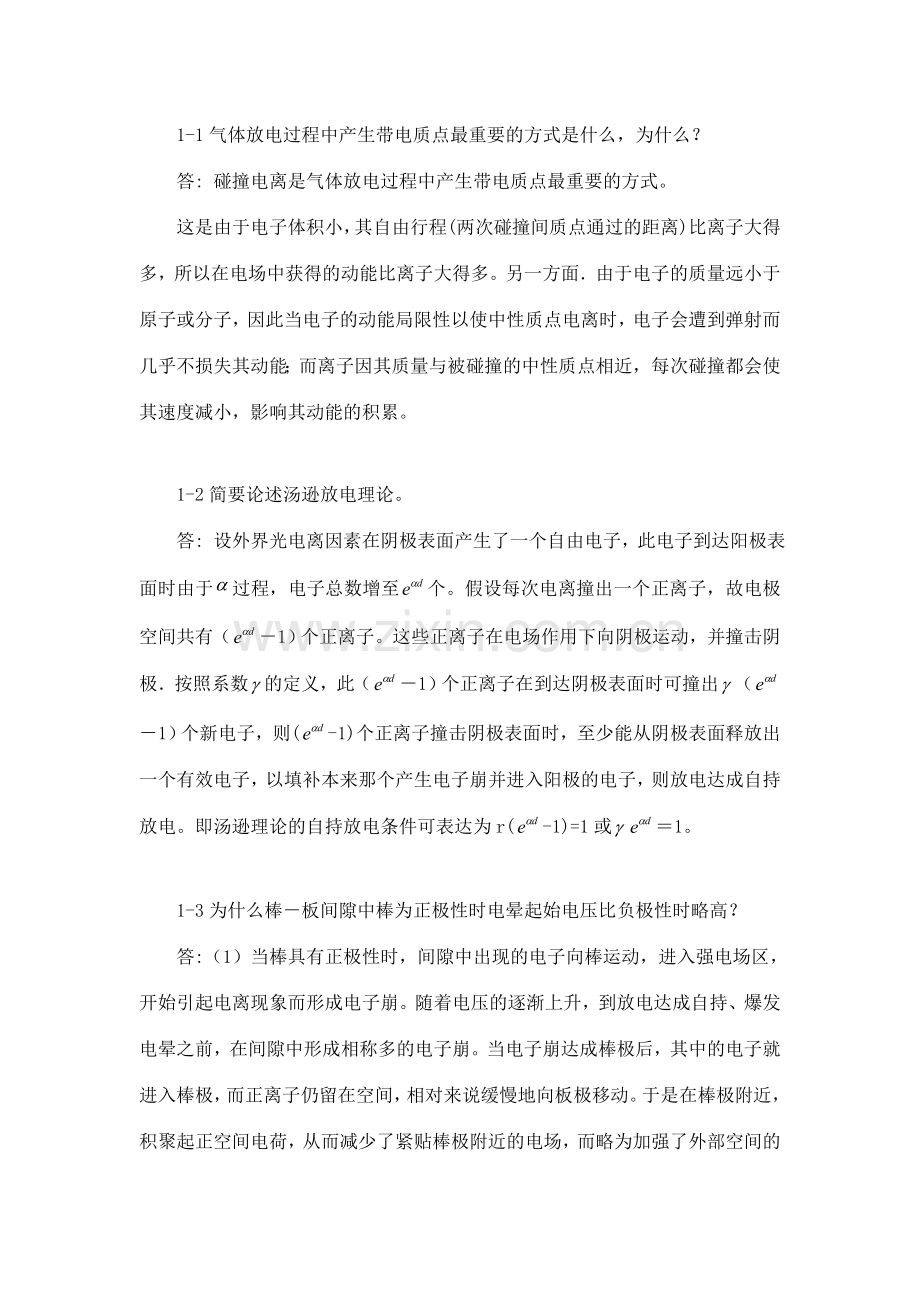

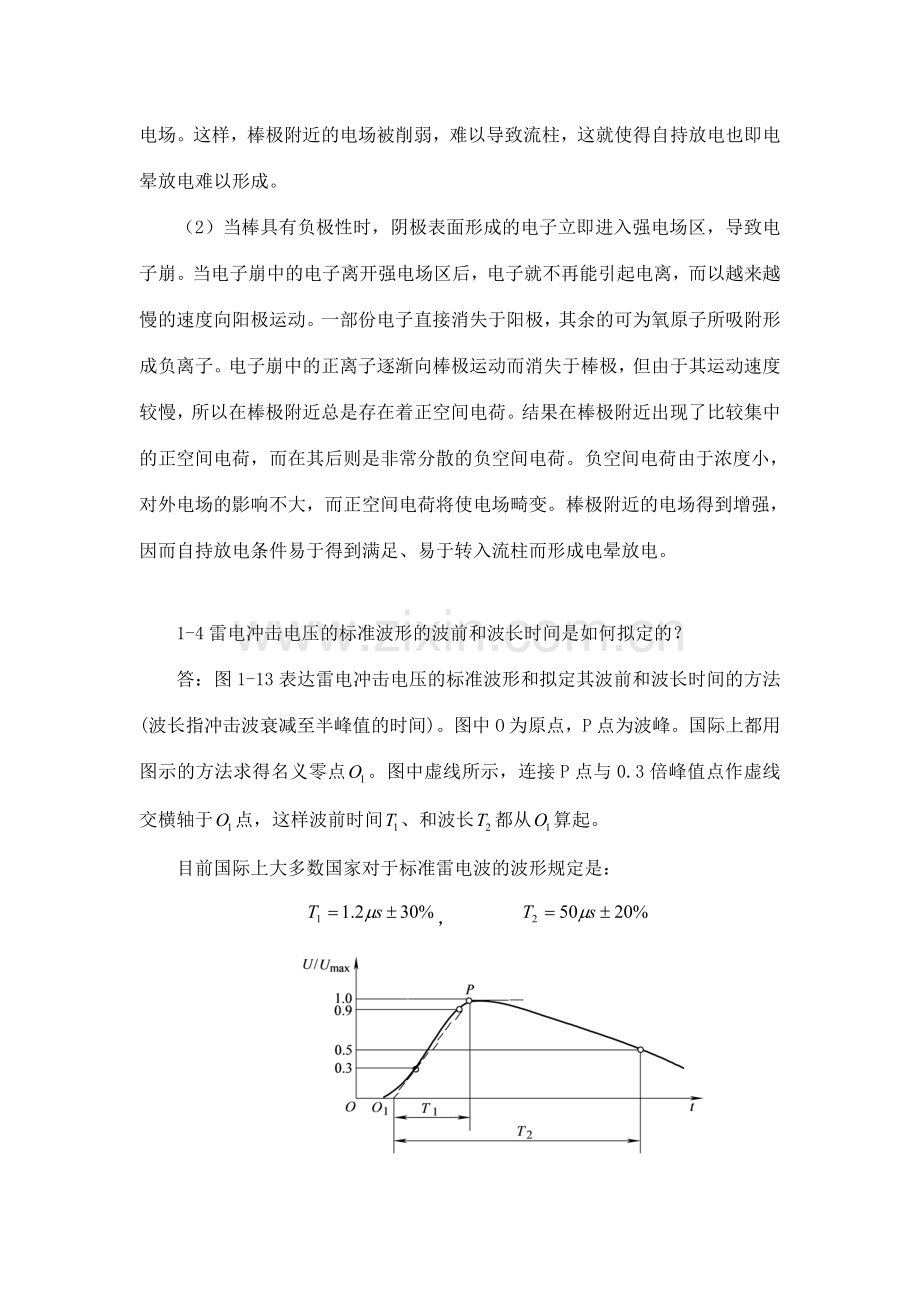

1-1气体放电过程中产生带电质点最重要的方式是什么，为什么？答: 碰撞电离是气体放电过程中产生带电质点最重要的方式。这是由于电子体积小，其自由行程(两次碰撞间质点通过的距离)比离子大得多，所以在电场中获得的动能比离子大得多。另一方面由于电子的质量远小于原子或分子，因此当电子的动能局限性以使中性质点电离时，电子会遭到弹射而几乎不损失其动能；而离子因其质量与被碰撞的中性质点相近，每次碰撞都会使其速度减小，影响其动能的积累。1-2简要论述汤逊放电理论。答: 设外界光电离因素在阴极表面产生了一个自由电子，此电子到达阳极表面时由于过程，电子总数增至个。假设每次电离撞出一个正离子，故电极空间共有（1）个正离子。这些正离子在电场作用下向阴极运动，并撞击阴极按照系数的定义，此（1）个正离子在到达阴极表面时可撞出（1）个新电子，则(-1)个正离子撞击阴极表面时，至少能从阴极表面释放出一个有效电子，以填补本来那个产生电子崩并进入阳极的电子，则放电达成自持放电。即汤逊理论的自持放电条件可表达为r(-1)=1或1。1-3为什么棒板间隙中棒为正极性时电晕起始电压比负极性时略高？答:（1）当棒具有正极性时，间隙中出现的电子向棒运动，进入强电场区，开始引起电离现象而形成电子崩。随着电压的逐渐上升，到放电达成自持、爆发电晕之前，在间隙中形成相称多的电子崩。当电子崩达成棒极后，其中的电子就进入棒极，而正离子仍留在空间，相对来说缓慢地向板极移动。于是在棒极附近，积聚起正空间电荷，从而减少了紧贴棒极附近的电场，而略为加强了外部空间的电场。这样，棒极附近的电场被削弱，难以导致流柱，这就使得自持放电也即电晕放电难以形成。（2）当棒具有负极性时，阴极表面形成的电子立即进入强电场区，导致电子崩。当电子崩中的电子离开强电场区后，电子就不再能引起电离，而以越来越慢的速度向阳极运动。一部份电子直接消失于阳极，其余的可为氧原子所吸附形成负离子。电子崩中的正离子逐渐向棒极运动而消失于棒极，但由于其运动速度较慢，所以在棒极附近总是存在着正空间电荷。结果在棒极附近出现了比较集中的正空间电荷，而在其后则是非常分散的负空间电荷。负空间电荷由于浓度小，对外电场的影响不大，而正空间电荷将使电场畸变。棒极附近的电场得到增强，因而自持放电条件易于得到满足、易于转入流柱而形成电晕放电。1-4雷电冲击电压的标准波形的波前和波长时间是如何拟定的？答：图1-13表达雷电冲击电压的标准波形和拟定其波前和波长时间的方法(波长指冲击波衰减至半峰值的时间)。图中O为原点，P点为波峰。国际上都用图示的方法求得名义零点。图中虚线所示，连接P点与0.3倍峰值点作虚线交横轴于点，这样波前时间、和波长都从算起。目前国际上大多数国家对于标准雷电波的波形规定是：， 图1-13 标准雷电冲击电压波形波前时间 半峰值时间 冲击电压峰值1-5操作冲击放电电压的特点是什么？答：操作冲击放电电压的特点：（1）U形曲线，其击穿电压与波前时间有关而与波尾时间无关；（2）极性效应，正极性操作冲击的50击穿电压都比负极性的低；（3）饱和现象；（4）分散性大；（5）邻近效应，接地物体靠近放电间隙会显著减少正极性击穿电压。1-6影响套管沿面闪络电压的重要因素有哪些？答：影响套管沿面闪络电压的重要因素有（1）电场分布情况和作用电压波形的影响（2）电介质材料的影响（3）气体条件的影响（4）雨水的影响1-7具有强垂直分量时的沿面放电和具有弱垂直分量时的沿面放电，哪个对绝缘的危害比较大，为什么？答：具有强垂直分量时的沿面放电对绝缘的危害比较大。电场具有弱垂直分量的情况下，电极形状和布置已使电场很不均匀，因而介质表面积聚电荷使电压重新分布所导致的电场畸变，不会显著减少沿面放电电压。此外这种情况下电场垂直分量较小沿表面也没有较大的电容电流流过，放电过程中不会出现热电离现象，故没有明显的滑闪放电，因而垂直于放电发展方向的介质厚度对放电电压事实上没有影响。其沿面闪络电压与空气击穿电压的差别相比强垂直分量时要小得多。1-8某距离4m的棒-极间隙。在夏季某日干球温度=30，湿球温度=25，气压=99.8kPa的大气条件下，问其正极性50%操作冲击击穿电压为多少kV?（空气相对密度=0.95）答：距离为4m的棒-极间隙，其标准参考大气条件下的正极性50%操作冲击击穿电压=1300kV。查高电压技术可得空气绝对湿度。从而再由图3-1求得参数。求得参数=1300/（50040.951.1）=0.62，于是由图3-3得指数。空气密度校正因数湿度校正因数所以在这种大气条件下，距离为4m的棒-极间隙的正极性50%操作冲击击穿电压为。1-9某母线支柱绝缘子拟用于海拔4500m的高原地区的35kV变电站，问平原地区的制造厂在标准参考大气条件下进行1min工频耐受电压实验时，其实验电压应为多少kV？解：查GB311.1-1997的规定可知，35kV母线支柱绝缘子的1min干工频耐受电压应为100kV，则可算出制造厂在平原地区进行出厂1min干工频耐受电压实验时，其耐受电压U应为 2-1电介质极化的基本形式有哪几种，各有什么特点？答：电介质极化的基本形式有（）电子位移极化图（1） 电子式极化（）偶极子极化图（2） 偶极子极化（a）无外电场时 （b）有外电场时1电极 2电介质（极性分子）2-2如何用电介质极化的微观参数去表征宏观现象？答：克劳休斯方程表白，要由电介质的微观参数（N、a）求得宏观参数介电常数，必须先求得电介质的有效电场。（）对于非极性和弱极性液体介质，有效电场强度式中，为极化强度（）。上式称为莫索缔（Mosotti）有效电场强度，将其代入克劳休斯方程式(2-11)，得到非极性与弱极性液体介质的极化方程为（）对于极性液体介质，由于极性液体分子具有固有偶极矩，它们之间的距离近，互相作用强，导致强的附加电场，洛伦兹球内分子作用的电场0，莫索缔有效电场不合用。2-3非极性和极性液体电介质中重要极化形式有什么区别？答：非极性液体和弱极性液体电介质极化中起重要作用的是电子位移极化，偶极子极化对极化的奉献甚微；极性液体介质涉及中极性和强极性液体介质，这类介质在电场作用下，除了电子位移极化外，尚有偶极子极化，对于强极性液体介质，偶极子的转向极化往往起重要作用。2-4极性液体的介电常数与温度、电压、频率有什么样的关系？答：（）温度对极性液体电介质的值的影响如图2-2所示，当温度很低时，由于分子间的联系紧密，液体电介质黏度很大，偶极子转动困难，所以很小；随着温度的升高，液体电介质黏度减小，偶极子转动幅度变大，随之变大；温度继续升高，分子热运动加剧，阻碍极性分子沿电场取向，使极化减弱，又开始减小。（）频率对极性液体电介质的值的影响如图2-1所示，频率太高时偶极子来不及转动，因而值变小。其中相称于直流电场下的介电常数，ff1以后偶极子越来越跟不上电场的交变，值不断下降；当频率f=f2时，偶极子已经完全跟不上电场转动了，这时只存在电子式极化，减小到，常温下，极性液体电介质的36。2-5液体电介质的电导是如何形成的？电场强度对其有何影响？答：液体电介质电导的形成：（）离子电导分为本征离子电导和杂质离子电导。设离子为正离子，它们处在图中A、B、C等势能最低的位置上作振动，其振动频率为，当离子的热振动能超过邻近分子对它的束缚势垒时，离子即能离开其稳定位置而迁移。（）电泳电导在工程中，为了改善液体介质的某些理化性能，往往在液体介质中加入一定量的树脂，这些树脂在液体介质中部分呈溶解状态，部分也许呈胶粒状悬浮在液体介质中，形成胶体溶液，此外，水分进入某些液体介质也也许导致乳化状态的胶体溶液。这些胶粒均带有一定的电荷，当胶粒的介电常数大于液体的介电常数时，胶粒带正电；反之，胶粒带负电。胶粒相对于液体的电位一般是恒定的，在电场作用下定向的迁移构成“电泳电导”。电场强度的影响（）弱电场区：在通常条件下，当外加电场强度远小于击穿场强时，液体介质的离子电导率是与电场强度无关的常数，其导电规律遵从欧姆定律。（）强电场区：在E107V/m的强电场区，电流随电场强度呈指数关系增长，除极纯净的液体介质外，一般不存在明显的饱和电流区。液体电介质在强电场下的电导具有电子碰撞电离的特点。2-6目前液体电介质的击穿理论重要有哪些？答：液体介质的击穿理论重要有三类：（）高度纯净去气液体电介质的电击穿理论（）含气纯净液体电介质的气泡击穿理论（）工程纯液体电介质的杂质击穿理论2-7液体电介质中气体对其电击穿有何影响？答：气泡击穿观点认为，不管由于何种因素使液体中存在气泡时，由于交变电压下两串联介质中电场强度与介质介电常数成反比，气泡中的电场强度比液体介质高，而气体的击穿场强又比液体介质低得多，所以总是气泡先发生电离，这又使气泡温度升高，体积膨胀，电离将进一步发展；而气泡电离产生的高能电子又碰撞液体分子，使液体分子电离生成更多的气体，扩大气体通道，当气泡在两极间形成“气桥”时，液体介质就能在此通道中发生击穿。热化气击穿观点认为，当液体中平均场强达成107108V/m时，阴极表面微尖端处的场强就也许达成108V/m以上。由于场致发射，大量电子由阴极表面的微尖端注入到液体中，估计电流密度可达105A/m2以上。按这样的电流密度来估算发热，单位体积、单位时间中的发热量约为1013J/（s），这些热量用来加热附近的液体，足以使液体气化。当液体得到的能量等于电极附近液体气化所需的热量时，便产气愤泡，液体击穿。电离化气击穿观点认为，当液体介质中电场很强时，高能电子出现，使液体分子CH键（CC键）断裂，液体放气。2-8水分、固体杂质对液体电介质的绝缘性能有何影响？答：（）水分的影响当水分在液体中呈悬浮状态存在时，由于表面张力的作用，水分呈圆球状（即胶粒），均匀悬浮在液体中，一般水球的直径约为10-210-4cm。在外电场作用下，由于水的介电常数很大，水球容易极化而沿电场方向伸长成为椭圆球，假如定向排列的椭圆水球贯穿于电极间形成连续水桥，则液体介质在较低的电压下发生击穿。（）固体杂质的影响一般固体悬浮粒子的介电常数比液体的大，在电场力作用下，这些粒子向电场强度最大的区域运动，在电极表面电场集中处逐渐积聚起来，使液体介质击穿场强减少。2-9如何提高液体电介质的击穿电压？答：工程应用上经常对液体介质进行过滤、吸附等解决，除去粗大的杂质粒子，以提高液体介质的击穿电压。3-1什么叫电介质的极化？极化强度是怎么定义的？答：电介质的极化是电介质在电场作用下，其束缚电荷相应于电场方向产生弹性位移现象和偶极子的取向现象。电介质的极化强度可用介电常数的大小来表达，它与该介质分子的极性强弱有关，还受到温度、外加电场频率等因素的影响。3-2固体无机电介质中，无机晶体、无机玻璃和陶瓷介质的损耗重要由哪些损耗组成？答：（）无机晶体介质只有位移极化，其介质损耗重要来源于电导；（）无机玻璃的介质损耗可以认为重要由三部分组成：电导损耗、松弛损耗和结构损耗；（）陶瓷介质可分为具有玻璃相和几乎不含玻璃相两类，第一类陶瓷是具有大量玻璃相和少量微晶的结构，其介质损耗重要由三部分组成：玻璃相中离子电导损耗、结构较松的多晶点阵结构引起的松弛损耗以及气隙中含水引起的界面附加损耗，tan相称大。第二类是由大量的微晶晶粒所组成，仅具有很少量或不含玻璃相，通常结晶相结构紧密，tan比第一类陶瓷小得多。3-3固体介质的表面电导率除了介质的性质之外，还与哪些因素有关？它们各有什么影响？答：介质的表面电导率不仅与介质的性质有关，并且强烈地受到周边环境的湿度、温度、表面的结构和形状以及表面粘污情况的影响。（）电介质表面吸附的水膜对表面电导率的影响由于湿空气中的水分子被吸附于介质的表面，形成一层很薄的水膜。由于水自身为半导体（m），所以介质表面的水膜将引起较大的表面电流，使增长。（）电介质的分子结构对表面电导率的影响电介质按水在介质表面分布状态的不同，可分为亲水电介质和疏水电介质两大类。a) 亲水电介质：这种介质表面所吸附的水易于形成连续水膜，故表面电导率大，特别是一些具有碱金属离子的介质，介质中的碱金属离子还会进入水膜，减少水的电阻率，使表面电导率进一步上升，甚至丧失其绝缘性能。b) 疏水电介质：这些介质分子为非极性分子所组成，它们对水的吸引力小于水分子的内聚力，所以吸附在这类介质表面的水往往成为孤立的水滴，其接触角，不能形成连续的水膜，故很小，且大气湿度的影响较小。（）电介质表面清洁度对表面电导率的影响表面沾污特别是具有电解质的沾污，将会引起介质表面导电水膜的电阻率下降，从而使升高。3-4固体介质的击穿重要有哪几种形式？它们各有什么特性？答：固体电介质的击穿中，常见的有热击穿、电击穿和不均匀介质局部放电引起击穿等形式。（）热击穿热击穿的重要特性是：不仅与材料的性能有关，还在很大限度上与绝缘结构（电极的配置与散热条件）及电压种类、环境温度等有关，因此热击穿强度不能看作是电介质材料的本征特性参数。（）电击穿电击穿的重要特性是：击穿场强高，实用绝缘系统不也许达成；在一定温度范围内，击穿场强随温度升高而增大，或变化不大。均匀电场中电击穿场强反映了固体介质耐受电场作用能力的最大限度，它仅与材料的化学组成及性质有关，是材料的特性参数之一。（）不均匀电介质的击穿击穿从耐电强度低的气体开始，表现为局部放电，然后或快或慢地随时间发展至固体介质劣化损伤逐步扩大，致使介质击穿。3-5局部放电引起电介质劣化、损伤的重要因素有哪些？答：局部放电引起电介质劣化损伤的机理是多方面的，但重要有如下三个方面：（）电的作用：带电粒子对电介质表面的直接轰击作用，使有机电介质的分子主链断裂；（）热的作用：带电粒子的轰击作用引起电介质局部的温度上升，发生热熔解或热降解；（）化学作用：局部放电产生的受激分子或二次生成物的作用，使电介质受到的侵蚀也许比电、热作用的危害更大。3-6聚合物电介质的树枝化形式重要有哪几种？它们各是什么因素形成的？答：引起聚合物电介质树枝化的因素是多方面的，所产生的树枝亦不同。（） 电树枝树枝因介质中间歇性的局部放电而缓慢地扩展，或在脉冲电压作用下迅速发展，或在无任何局部放电的情况下，由于介质中局部电场集中而发生。（）水树枝树枝因存在水分而缓慢发生，如在水下运营的200700V低压电缆中也发现有树枝，一般称为水树枝，即直流电压下也能促进树枝化。（）电化学树枝因环境污染或绝缘中存在杂质而引起，如电缆中由于腐蚀性气体在线芯处扩散，与铜发生反映就形成电化学树枝。3-7均匀固体介质的热击穿电压是如何拟定的？答：一般情况下，可以近似化为以下两种极端情况来讨论（1）脉冲热击穿认为电场作用时间很短，以致导热过程可以忽略不计，则热平衡方程为（2）稳态热击穿电压长时间作用，介质内温度变化极慢，热击穿临界电压为3-8试比较气体、液体和固体介质击穿过程的异同。答：（）气体介质的击穿过程气体放电都有从电子碰撞电离开始发展到电子崩的阶段。由于外电离因素的作用，在阴极附近出现一个初始电子，这一电子在向阳极运动时，如电场强度足够大，则会发生碰撞电离，产生1个新电子。新电子与初始电子在向阳极的行进过程中还会发生碰撞电离，产生两个新电子，电子总数增长到4个。第三次电离后电子数将增至8个，即按几何级数不断增长。电子数如雪崩式的增长，即出现电子崩。（） 液体介质的击穿过程a) 电击穿理论以碰撞电离开始为击穿条件。液体介质中由于阴极的场致发射或热发射的电子在电场中被加速而获得动能，在它碰撞液体分子时又把能量传递给液体分子，电子损失的能量都用于激发液体分子的热振动。当电子在相邻两次碰撞间从电场中得到的能量大于h时，电子就能在运动过程中逐渐积累能量，至电子能量大到一定值时，电子与液体互相作用时便导致碰撞电离。b) 气泡击穿理论液体中存在气泡时，由于交变电压下两串联介质中电场强度与介质介电常数成反比，气泡中的电场强度比液体介质高，而气体的击穿场强又比液体介质低得多，所以气泡先发生电离，使气泡温度升高，体积膨胀，电离进一步发展；而气泡电离产生的高能电子又碰撞液体分子，使液体分子电离生成更多的气体，扩大气体通道，当气泡在两极间形成“气桥”时，液体介质就能在此通道中发生击穿。（）固体介质的击穿过程固体电介质的击穿中，常见的有热击穿、电击穿和不均匀介质局部放电引起击穿等形式。a) 热击穿当固体电介质加上电场时，电介质中发生的损耗将引起发热，使介质温度升高，最终导致热击穿。b) 电击穿在较低温度下，采用了消除边沿效应的电极装置等严格控制的条件下，进行击穿实验时出现的一种击穿现象。c) 不均匀介质局部放电引起击穿从耐电强度低的气体开始，表现为局部放电，然后或快或慢地随时间发展至固体介质劣化损伤逐步扩大，致使介质击穿。4-1测量绝缘电阻能发现哪些绝缘缺陷?试比较它与测量泄漏电流实验项目的异同。答：测量绝缘电阻能有效地发现下列缺陷：总体绝缘质量欠佳；绝缘受潮；两极间有贯穿性的导电通道；绝缘表面情况不良。测量绝缘电阻和测量泄露电流实验项目的相同点：两者的原理和合用范围是同样的，不同的是测量泄漏电流可使用较高的电压(10kV及以上)，因此能比测量绝缘电阻更有效地发现一些尚未完全贯通的集中性缺陷。4-2绝缘干燥时和受潮后的吸取特性有什么不同？为什么测量吸取比能较好的判断绝缘是否受潮？答：绝缘干燥时的吸取特性，而受潮后的吸取特性。假如测试品受潮，那么在测试时，吸取电流不仅在起始时就减少，同时衰减也非常快，吸取比的比值会有明显不同，所以通过测量吸取比可以判断绝缘是否受潮。4-3简述西林电桥的工作原理。为什么桥臂中的一个要采用标准电容器?这实验项目的测量准确度受到哪些因素的影响?答：西林电桥是运用电桥平衡的原理，当流过电桥的电流相等时，电流检流计指向零点，即没有电流通过电流检流计，此时电桥相对桥臂上的阻抗乘积值相等，通过改变R3和C4来拟定电桥的平衡以最终计算出Cx和tan。采用标准电容器是由于计算被试品的电容需要多个值来拟定，假如定下桥臂的电容值，在计算出tan的情况下仅仅调节电阻值就可以最终拟定被试品电容值的大小。这一实验项目的测量准确度受到下列因素的影响：处在电磁场作用范围的电磁干扰、温度、实验电压、试品电容量和试品表面泄露的影响。4-4在现场测量tan而电桥无法达成平衡时，应考虑到什么情况并采用何种措施使电桥调到平衡?答：此时也许是处在外加电场的干扰下，应采用下列措施使电桥调到平衡：（1）加设屏蔽，用金属屏蔽罩或网把试品与干扰源隔开；（2）采用移相电源；（3）倒相法。4-5什么是测量tan的正接线和反接线?它们各合用于什么场合?答：正接线是被试品CX的两端均对地绝缘，连接电源的高压端，而反接线是被试品接于电源的低压端。反接线合用于被试品的一极固定接地时，而正接线合用于其它情况。4-6综合比较本章中介绍的各种防止性实验项目的效能和优缺陷(可以发现和不易发现的绝缘缺陷种类、检测灵敏度、抗干扰能力、局限性等)。答：测量绝缘电阻能有效地发现下列缺陷：总体绝缘质量欠佳；绝缘受潮；两极间有贯穿性的导电通道；绝缘表面情况不良。测量绝缘电阻不能发现下列缺陷：绝缘中的局部缺陷：如非贯穿性的局部损伤、具有气泡、分层脱开等；绝缘的老化：由于已经老化的绝缘，其绝缘电阻还也许是相称高的。4-7总结进行各种防止性实验时应注意的事项。答：测量绝缘电阻时应注意下列几点：(1)实验前应将试品接地放电一定期间。对容量较大的试品，一般规定5-10min这是为了避免被试品上也许存留残余电荷而导致测量误差。实验后也应这样做，以求安全。(2)高压测试连接线应尽量保持架空，确需使用支撑时，要确认支撑物的绝缘对被试品绝缘测量结果的影响极小。(3)测量吸取比时，应待电源电压达稳定后再接入试品，并开始计时。(4)对带有绕组的被试品，加先将被测绕组首尾短接，再接到L端子：其他非被测绕组也应先首尾短接后再接到应接端子。(5)绝缘电阻与温度有十分显著的关系。绝缘温度升高时，绝缘电阻大体按指数率减少吸取比的值也会有所改变。所以，测量绝缘电阻时，应准确记录当时绝缘的温度，而在比较时，也应按相应温度时的值来比较。(6)每次测试结束时，应在保持兆欧表电源电压的条件下，先断开L端子与被试品的连线，以免试品对兆欧表反向放电，损坏仪表。4-8对绝缘的检查性实验方法，除本章所述者外，尚有哪些也许的方向值得进行探索研究的?请开拓性地、探索性地考虑一下，也请大体估计一下这些方法各合用于何种电气设备，对探测何种绝缘缺陷也许有效。答：略4-9综合计论：现行对绝缘的离线检查性实验存在哪些局限性之处?探索一下：对某些电气设备绝缘进行在线检测的也许性和原理性方法。答：局限性之处：需要停电进行，而不少重要的电力设备不能容易地停止运营；监测间隔周期较长，不能及时发现绝缘故障；停电后的设备状态与运营时的设备状态不相符，影响诊断的对的性。5-1简述直流耐压实验与交流相比有哪些重要特点。答：（1）直流下没有电容电流，规定电源容量很小，加上可么用串级的方法产生高压直流，所以实验设备可以做得比较轻巧，适合于现场防止性实验的规定。特别对容量较大的试品，假如做交流耐压实验，需要较大容量的实验设备，在一般情况下不容易办到。而做直流耐压实验时，只需供应绝缘泄漏电流（最高只达毫安级），实验设备可以做得体积小并且比较轻便，适合现场防止性实验的规定。（2）在实验时可以同时测量泄漏电流，由所得的“电压一电流”曲线能有效地显示绝缘内部的集中性缺陷或受潮，提供有关绝缘状态的补充信息。（3）直流耐压实验比之交流耐压实验更能发现电机端部的绝缘缺陷。其因素是直流下没有电容电流流经线棒绝缘，因而没有电容电流在半导体防晕层上导致的电压降，故端部绝缘上分到的电压较高，有助于发现该处绝缘缺陷。（4）在直流高压下，局部放电较弱，不会加快有机绝缘材料的分解或老化变质，在某种限度上带有非破坏性实验的性质。5-2直流耐压实验电压值的选择方法是什么？答：由于直流下绝缘的介质损耗很小，局部放电的发展也远比交流下薄弱，所以直流下绝缘的电气强度一般要比交流下的高。在选择实验电压值时必须考虑到这一点，直流耐压实验所用的电压往往更高些，并重要根据运营经验来拟定，一般为额定电压的2倍以上，且是逐级升压，一旦发现异常现象，可及时停止实验，进行解决。直流耐压实验的时间可以比交流耐压实验长一些，所以发电机实验时是以每级0.5倍额定电压分阶段升高，每阶段停留1min，读取泄漏电流值。电缆实验时，在实验电压下连续5min，以观测并读取泄漏电流值。5-3高压实验室中被用来测量交流高电压的方法常用的有几种？答：用测量球隙或峰值电压表测量交流电压的峰值，用静电电压表测量交流电压的有效值（峰值电压表和静电电压表还常与分压器配合使用以扩大仪表的量程），为了观测被测电压的波形，也可从分压器低压侧将输出的被测信号送至示波器显示波形。5-4简述高压实验变压器调压时的基本规定。答：实验变压器的电压必须从零调节到指定值，同时还应注意：(1) 电压应当平滑地调节，在有滑动触头的调压器中，不应当发生火花；(2) 调压器应在实验变压器的输入端提供从零到额定值的电压，电压具有正弦波形且没有畸变；(3) 调压器的容量应不小于实验变压器的容量。5-5 35kV电力变压器，在大气条件为时做工频耐压实验，应选用球隙的球极直径为多大？球隙距离为多少？解：根据规程，35kV电力变压器的实验电压为由于电力变压器的绝缘性能基本上不受周边大气条件的影响，所以保护球隙的实际放电电压应为若取，也就是说，球隙的实际放电电压等于106.9kV(最大值）。由于球隙的放电电压与球极直径和球隙距离之间关系是在标准大气状态下得到的，所以应当把实际放电电压换算到标准大气状态下的放电电压U0，即，查球隙的工频放电电压表，若选取球极直径为10cm，则球隙距离为4cm时，在标准大气状态下的放电电压为105kV(最大值）。而在实验大气状态下的放电电压 5-6工频高压实验需要注意的问题？答：在电气设备的工频高压实验中，除了按照有关标准规定认真制定实验方案外，还须注意下列问题：(1) 防止工频高压实验中也许出现的过电压；(2) 实验电压的波形畸变与改善措施。5-7简述冲击电流发生器的基本原理。答：由一组高压大电容量的电容器，先通过直流高压并联充电，充电时间为几十秒到几分；然后通过触发球隙的击穿，并联地对试品放电，从而在试品上流过冲击大电流。图5-22 冲击电压发生器原理图5-8冲击电压发生器的起动方式有哪几种？答：冲击电压发生器的起动方式有以下两种：是自起动方式。这时只要将点火球隙F1的极间距离调节到使其击穿电压等于所需的充电电压Uc，当F1上的电压上升到等于Uc时，Fl即自行击穿，起动整套装置。可见这时输出的冲击电压高低重要取决于F1的极间距离，提高充电电源的电压，只能加快充电速度和增大冲击波的输出频度，而不能提高输出电压。是使各级电容器充电到一个略低于F1击穿电压的电压水平上，处在准备动作的状态，然后运用点火装置产生一点火脉冲，达成点火球隙F1中的一个辅助间隙上使之击穿并引起F1主间隙的击穿，以起动整套装置。5-9最常用的测量冲击电压的方法有哪几种？答：目前最常用的测量冲击电压的方法有：分压器-示波器；测量球隙；分压器-峰值电压表。球隙和峰值电压表只能测量电压峰值，示波器则能记录波序，即不仅指示峰值并且能显示电压随时间的变化过程。6-1简述什么是在线监测，哪些设备需要实行在线监测？在线监测与离线实验各有什么优缺陷？答：在线监测是在电力设备运营的状态下连续或周期性监测绝缘的状况。一些不能停止运营的重要电力设备需要实行在线监测。离线实验需要停电进行；监测间隔周期较长，不能及时发现绝缘故障；停电后的设备状态与运营时的设备状态不相符，影响诊断的对的性，但是离线实验投资较小；检测面宽；检测设备相对简朴，使用方便；适合小型系统和设备，同时对设备的影响小。6-2变压器绝缘故障有哪些类型，相应的故障气体特点是什么？答：变压器绝缘故障重要分为三类：热故障、电故障及其绝缘受潮，故障不同时，油中溶解的故障气体成分不同，因此可以通过度析油中溶解气体的成分来判断变压器存在的绝缘故障。1.过热故障：当热应力只引起热源处绝缘油分解时，所产生的特性气体重要是CH4和C2H4，且C2H4所占比例随着故障点温度的升高而增长。当故障涉及固体材料时，则还会产生大量的CO和CO2。2.放电故障：放电故障是由于电应力作用而导致绝缘裂化，按能量密度不同可以提成电弧放电、火花放电和局部放电等。（1）电弧放电：油中溶解的故障特性气体重要是C2H2、H2，另一方面是大量的C2H4、CH4。（2）火花放电：油中溶解气体的特性气体以C2H2、H2为主。（3）局部放电：油中的气体组分含量随放电能量密度不同而异，一般总烃不高，重要成分是H2，另一方面CH4。3.绝缘受潮：具有大量的H2。6-3按监测对象分类，绝缘油中溶解故障气体监测装置可分为哪几类，各有什么优缺陷？答：变压器油中溶解气体在线监测根据不同的原则可以分为不同的种类。以监测对象分类可归结为以下几类：（1）测量可燃性气体含量（TCG），涉及H2、CO和各类气体烃类含量的总和（2）测量单种气体浓度。分析与实践都证明变压器发生过热或局部放电时，所产生的气体多具有较多的H2，因此可以通过监测H2的变化判断变压器是否存在故障。（3）测量多种气体组分的浓度。6-4容性电气设备tan的监测方法有哪些？各合用于哪些场合？答：监测方法有：高压电桥法、相位差法和全数字测量法。各监测方法的合用场合分别如下：（1）高压电桥法：硬件间接测量；（2）相位差法：硬件直接测量；（3）全数字测量法：软件计算。6-5按检测器带宽分类，局部放电在线监测有哪些类型？各有什么特点？答：传感器的积分方式有两种，分别合用于宽带型和窄带型传感器。（1）宽带型传感器：线圈两端并接有一个积分电阻，信号电压u(t)和所监测的电流i1(t)成线性关系。（2）窄带型传感器：具有较好的抗干扰性能。6-6油中气体在线监测、局部放电在线监测和tan监测的干扰信号重要有哪些？特点是什么？如何消除各种干扰？答：1）油中气体在线监测的干扰信号2）局部放电在线监测的干扰信号：（1）线路或其它邻近设备的电晕放电和内部的局部放电；（2）电力系统的载波通信和高频保护信号对监测的干扰；（3）可控硅整流设备引起的干扰；（4）无线电广播的干扰；（5）其他周期性干扰。消除的方法：（1）选择合适的监测频带；（2）差动平衡系统以及其它方法。3）tan监测的干扰信号6-7为什么说在线监测技术是实行状态维修的基础？答：在线监测技术比离线监测技术的最大优点在于可以监测装置运营时的状态，而实行状态维修也必须是装置在运营过程中发生故障，有些装置在离线状态下无法检测出它的故障，所以在线监测可以较为准确的决定是否进行维修。6-8对于在线监测装置，测量反复性和测量精度哪个更重要，为什么？答：测量精度更为重要，对于在线监测装置，由于我们对于故障的诊断是以概率的方式来划分，并且装置实时运营时，各个时段的运营状态并不同样，有也许由于微小的一个变化导致故障现象的出现，但是过后又迅速消失，所以测量反复性一是解决有些细微的变化但尚未达成故障的现象，防止误动作；二是多次测量以拟定达成故障时的概率值，保证继电保护装置动作。8-1试述雷电放电的基本过程及各阶段的特点。答：雷电放电的基本过程涉及先导放电、主放电和余辉放电三个阶段。（1）先导放电阶段开始产生的先导放电是跳跃式向前发展。先导放电经常表现为分枝状，这些分枝状的先导放电通常只有一条放电分支达成大地。整个先导放电时间约0.0050.01s，相应于先导放电阶段的雷电流很小。（2）主放电阶段主放电过程是逆着负先导的通道由下向上发展的。在主放电中，雷云与大地之间所聚集的大量电荷，通过先导放电所开辟的狭小电离通道发生剧烈的电荷中和，放出巨大的光和热。在主放电阶段，雷击点有巨大的电流流过，主放电的时间极短。（3）余辉放电阶段当主放电阶段结束后，雷云中的剩余电荷将继续沿主放电通道下移，使通道连续维持着一定余辉。余辉放电电流仅数百安，但连续的时间可达0.030.05s。8-2试述雷电流幅值的定义，分别计算下列雷电流幅值出现的概率：30kA、50kA、88kA、100kA、150kA、200kA。答：根据式（8-4），。其中，P为雷电流幅值超过I的概率，I为雷电流幅值。则雷电流幅值为30kA、50kA、88kA、100kA、150kA、200kA时，相应的概率分别为45.61%、27.03%、10.00%、7.31%、1.97%、0.53%。8-3雷电过电压是如何形成的？答：雷电过电压的形成涉及以下几种情况。（1）直击雷过电压a.雷直击于地面上接地良好的物体（图8-3）时，流过雷击点A的电流即为雷电流i。采用电流源彼德逊等值电路，则雷电流沿雷道波阻抗下来的雷电入射波的幅值I0=I/2，A点的电压幅值。b.雷直击于输电线路的导线（图8-4）时，电流波向线路的两侧流动，假如电流电压均以幅值表达，则导线被击点A的过电压幅值为（2）感应雷过电压雷云对地放电过程中，放电通道周边空间电磁场急剧变化，会在附近线路的导线上产生过电压（图8-5）。在雷云放电的先导阶段，先导通道中充满了电荷，如图8-5（a）所示，这些电荷对导线产生静电感应，在负先导附近的导线上积累了异号的正束缚电荷，而导线上的负电荷则被排斥到导线的远端。由于先导放电的速度很慢，所以导线上电荷的运动也很慢，由此引起的导线中的电流很小，同时由于导线对地泄漏电导的存在，导线电位将与远离雷云处的导线电位相同。当先导到达附近地面时，主放电开始，先导通道中的电荷被中和，与之相应的导线上的束缚电荷得到解放，以波的形式向导线两侧运动，如图8-5（b）所示。电荷流动形成的电流乘以导线的波阻抗即为两侧流动的静电感应过电压波。8-4某变电所配电构架高11m，宽10.5m，拟在构架侧旁装设独立避雷针进行保护，避雷针距构架至少5m。试计算避雷针最低高度。解：由题意可知，=10.5+ 5=15.5m，m 分别令p=1，p=5.5/，列出以下式子 代入数值解得所以避雷针的最低高度为26.5米。8-5设某变电所的四支等高避雷针，高度为25m，布置在边长为42m的正方形的四个顶点上，试绘出高度为11m的被保护设备，试求被保护物高度的最小保护宽度。解：略8-6什么是避雷线的保护角？保护角对线路绕击有何影响？答：避雷线的保护角指避雷线和外侧导线的连线与避雷线的垂线之间的夹角，用来表达避雷线对导线的保护限度。保护角愈小，避雷线就愈可靠地保护导线免遭雷击。8-7试分析排气式避雷器与保护间隙的相同点与不同点。答： 避雷器类型比较异同保护间隙排气式避雷器相同点a) 当雷电波侵入时，间隙先击穿，雷电流经间隙泄入大地，从而保护了电气设备；b) 过电压消失后，保护间隙中仍有工频续流流过，且切断电流有限；c) 伏秒特性曲线较陡，放电分散性大，与被保护设备的绝缘配合不抱负，并且动作后会形成截波，对变压器纵绝缘不利。不同点结构简朴复杂熄弧能力低高辅助设备当间隙不能自行熄弧时，将引起断路器跳闸。为减少线路停电事故，应加装自动重合闸装置。排气式避雷器动作多次后，管壁将变薄，故应装设简朴可靠的动作指示器。应用范围除有效接地系统和低电阻接地系统外的低压配电系统；排气式避雷器的灭弧能力不能符合规定的场合线路保护和发、变电所的进线段保护8-8试比较普通阀式避雷器与金属氧化锌避雷器的性能，说说金属氧化锌避雷器有哪些优点？答：由于氧化锌阀片优异的非线性伏安特性，使金属氧化锌避雷器（MOA）与普通阀式避雷器相比具有以下优点：（1） 保护性能好；（2）无续流；（3）通流容量大；（4）运营安全可靠。8-9试述金属氧化锌避雷器的特性和各项参数的意义。答：金属氧化物避雷器电气特性的基本技术指标：（1) 额定电压避雷器两端允许施加的最大工频电压有效值，与热负载有关，是决定避雷器各种特性的基准参数。（2) 最大连续运营电压允许连续加在避雷器两端的最大工频电压有效值，决定了避雷器长期工作的老化性能。（3) 参考电压避雷器通过lmA工频电流阻性分量峰值或者lmA直流电流时，其两端之间的工频电压峰值或直
