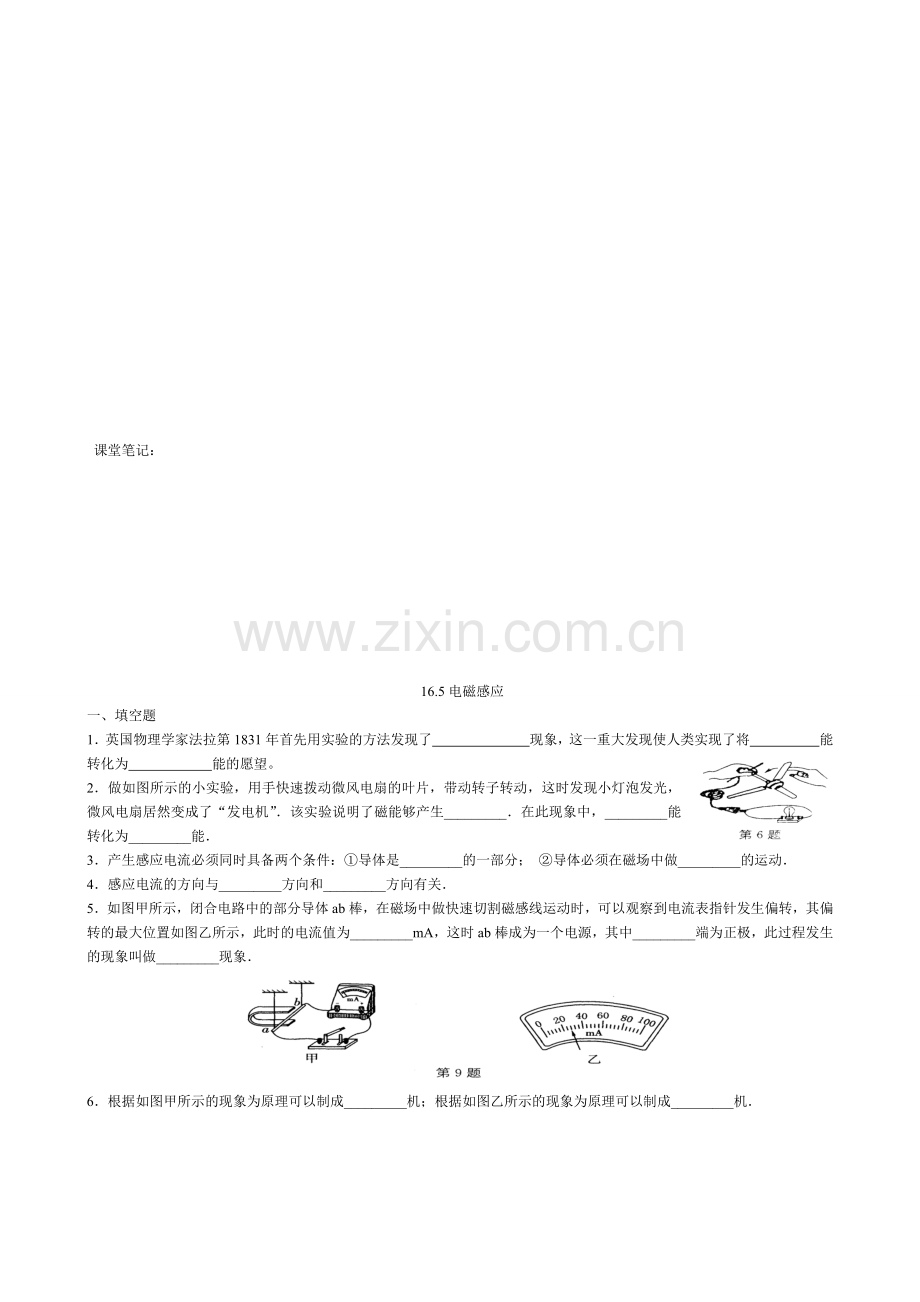

课堂笔记：

16.5电磁感应
一、 填空题
1．英国物理学家法拉第1831年首先用实验的方法发现了　　　　　　　现象，这一重大发现使人类实现了将　　　　　能转化为　　　　　　能的愿望。
2．做如图所示的小实验，用手快速拨动微风电扇的叶片，带动转子转动，这时发现小灯泡发光，微风电扇居然变成了“发电机”．该实验说明了磁能够产生_________．在此现象中，_________能转化为_________能．
3．产生感应电流必须同时具备两个条件：①导体是_________的一部分； ②导体必须在磁场中做_________的运动．
4．感应电流的方向与_________方向和_________方向有关．
5．如图甲所示，闭合电路中的部分导体ab棒，在磁场中做快速切割磁感线运动时，可以观察到电流表指针发生偏转，其偏转的最大位置如图乙所示，此时的电流值为_________mA，这时ab棒成为一个电源，其中_________端为正极，此过程发生的现象叫做_________现象．

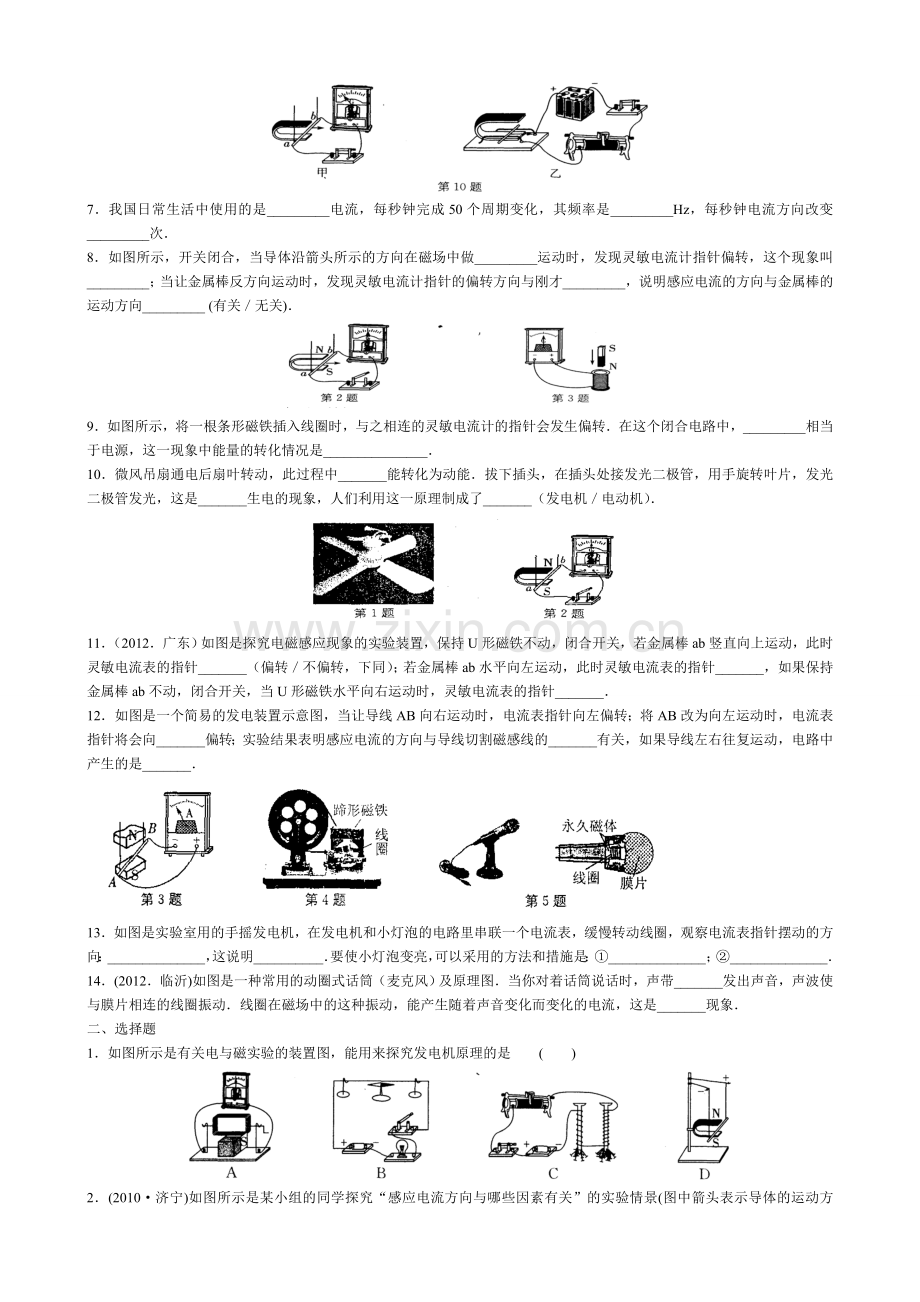

6．根据如图甲所示的现象为原理可以制成_________机；根据如图乙所示的现象为原理可以制成_________机．

7．我国日常生活中使用的是_________电流，每秒钟完成50个周期变化，其频率是_________Hz，每秒钟电流方向改变_________次．
8．如图所示，开关闭合，当导体沿箭头所示的方向在磁场中做_________运动时，发现灵敏电流计指针偏转，这个现象叫_________；当让金属棒反方向运动时，发现灵敏电流计指针的偏转方向与刚才_________，说明感应电流的方向与金属棒的运动方向_________ (有关／无关)．

9．如图所示，将一根条形磁铁插入线圈时，与之相连的灵敏电流计的指针会发生偏转．在这个闭合电路中，_________相当于电源，这一现象中能量的转化情况是_______________．
10．微风吊扇通电后扇叶转动，此过程中_______能转化为动能．拔下插头，在插头处接发光二极管，用手旋转叶片，发光二极管发光，这是_______生电的现象，人们利用这一原理制成了_______（发电机／电动机）．

11．（2012．广东）如图是探究电磁感应现象的实验装置，保持U形磁铁不动，闭合开关，若金属棒ab竖直向上运动，此时灵敏电流表的指针_______（偏转／不偏转，下同）；若金属棒ab水平向左运动，此时灵敏电流表的指针_______，如果保持金属棒ab不动，闭合开关，当U形磁铁水平向右运动时，灵敏电流表的指针_______．
12．如图是一个简易的发电装置示意图，当让导线AB向右运动时，电流表指针向左偏转；将AB改为向左运动时，电流表指针将会向_______偏转；实验结果表明感应电流的方向与导线切割磁感线的_______有关，如果导线左右往复运动，电路中产生的是_______．

13．如图是实验室用的手摇发电机，在发电机和小灯泡的电路里串联一个电流表，缓慢转动线圈，观察电流表指针摆动的方向：______________，这说明__________．要使小灯泡变亮，可以采用的方法和措施是：①______________；②______________．
14．(2012．临沂)如图是一种常用的动圈式话筒（麦克风）及原理图．当你对着话筒说话时，声带_______发出声音，声波使与膜片相连的线圈振动．线圈在磁场中的这种振动，能产生随着声音变化而变化的电流，这是_______现象．
二、选择题
1．如图所示是有关电与磁实验的装置图，能用来探究发电机原理的是 ( )

2．(2010·济宁)如图所示是某小组的同学探究“感应电流方向与哪些因素有关”的实验情景(图中箭头表示导体的运动方向)．下列说法中正确的是 ( )

A．比较图甲和图乙可知，感应电流的方向与磁场方向有关
B．比较图乙和图丙可知，感应电流的方向与磁场方向和导体运动方向无关
C．比较图甲和图丙可知，感应电流的方向与磁场方向无关
D．由图丁可以得出，感应电流的方向与导体是否运动无关
3．如图所示，当手摇发电机的大轮缓慢转动时，灵敏电流计的指针将 ( )
A．向右偏转 B．向左偏转 C．左、右偏转 D．静止不动

4．(2010．南京)如图所示，在蹄形磁体的磁场中放置一根导体AB，导体的两端跟电流表连接，开关闭合，电路中没有电流．以下操作中，可能使电路中产生电流的是 ( )
A．让导体在磁场中静止，换用量程更小的电流表
B．让导体在磁场中静止，换用磁性更强的永磁体
C．让导体在磁场中沿不同方向运动
D．将导体换成匝数很多的线圈，线圈在磁场中静止
5．关于发电机，下列说法中正确的是 ( )
A．发电机是根据电磁感应现象制成的，是实现“电生磁”的装置
B．发电机是根据电流的磁效应制成的，是实现“磁生电”的装置
C. 发电机产生的感应电流的方向跟线圈转动方向有关，跟磁感线方向无关
D．发电机产生的感应电流的方向跟线圈转动方向有关，跟磁感线方向也有关
6．关于产生感应电流的条件，下列说法中正确的是 ( )
A．任何导体在磁场中运动，都能产生感应电流
B．当闭合电路中的一部分导体在磁场中运动时，一定能产生感应电流
C．当闭合电路中的一部分导体在磁场中沿磁感线运动时，就能产生感应电流
D．当闭合电路中的一部分导体在磁场中做切割磁感线运动时，就能产生感应电流
7．如图所示，闭合电路中的一部分导体“在磁场中运动，用“。”表示导体的横截面，箭头表示导体的运动方向．其中不能产生感应电流的是 ( )

8．在农村电网改造过程中，有粗细相同的铁线和铜线可以选择，则较好的选择及原因是 ( )
A．选铁线：电阻小 B．选铁线：坚硬便宜
C．选铜线：美观 D．选铜线：电阻小
9．如图所示为“探究感应电流产生条件”的实验装置，回顾探究过程，以下说法正确的是 ( )
A．让导线ab在磁场中静止，蹄形磁体的磁性越强，灵敏电流计指针偏转角度越大
B．用匝数较多的线圈代替单根导线ab，且使线圈在磁场中静止，这时灵敏电流计指针偏转角度增大
C．蹄形磁体固定不动，当导线ab沿水平方向左右运动时，灵敏电流计指针会发生偏转
D．蹄形磁体固定不动，当导线ab沿竖直方向运动时，灵敏电流计指针会发生偏转

10．如图所示，要使流过灵敏电流计的电流反向，下列措施中可行的是 ( )
①只将磁场反向；②只将线圈的运动方向反向；③同时将磁场和线圈的运动方向反向；④增加磁铁的磁性或线圈匝数．
A．①② B．②③ C．①③ D．①④
11．（2012．无锡）小明在仔细观察如图所示的微型电扇结构之后，设想利用微型电扇和电流表制成简易风速计：当风吹动风扇叶片时，电流表指针偏转，且风速越大，电流表示数也越大，图示实验中，能说明简易风速计工作原理的是 ( )

12．下列四个图所示的实验装置中，用来研究电磁感应现象的是　　　　　　　　（　　）

A
G
_
+
A
B
N
S
a
＋
－
b
b
N
S
B
C
D

三、 实验题
1．(2012．河南)用如图所示的实验装置探究“产生感应电流的条件”．
(1)实验中，通过观察_______来判断电路中是否有感应电流．
(2)闭合开关，若导体ab不动．左右移动磁铁，电路中_______
（有／无）感应电流．
(3)在仪器和电路连接都完好的情况下，某小组的实验现象不太明显，请提出一条改进措施：_________________________．
(4)该实验的结论是：闭合电路的一部分导体，在磁场中做_______磁感线运动时，导体中就会产生感应电流．
2．(2012．泰州)(1)如图甲所示，当悬挂着的导体棒ab在磁场中左右运动时，观察到小量程电流表的指针会摆动，随着对这种现象的深入研究，人们发明制造了_______机，实现了_______能向电能的转化．

(2)如图乙是一种“手摇充电式电筒”，握住它上下摇动就能自动充电，从透明外壳可观察到内部有固定线圈；摇动时可感觉到内部有一个物块在来回滑动．据此猜测，这种电筒的制造原理是_______，其中那个滑动的物块是_______．
3．（2012．广州）如图甲所示，使线圈位于两磁极间．

(1)通电后，图甲中ab段导线的电流方向是_______（由a到b／由b到a）．图甲中ab段导线受磁场力的方向向上，用箭头标示出图丙中ab段导线所受磁场力的方向．
(2)线圈转过图乙所示位置，用_______的办法可使线圈靠磁场力继续顺时针转动至少半圈．
(3)若把图甲中的电源换为电阻，快速转动线圈，电阻发热．此过程机械能先转化为_______能再转化为_______能．
4．发光二极管只允许电流从二极管的正极流入，负极流出，如图所示，使磁铁在线圈中左右移动，此时会看见两只发光二极管轮流发光，该装置发光根据的是_______原理，生活中根据这一原理工作的机器有_______．小波同学认为用一只发光二极管也可以，为什么要用两只呢？对小波同学的想法，你是如何看待的？

气孔
220V

气孔
5．为研究某种植物在恒温下生长的规律，物理兴趣小组的同学，设计制作了一台如图15所示的恒温箱。箱内安装了一根电热丝，按实际需要，电热丝每秒应向箱内提供539J的热量（设电能全部转化为内能）。经选用合适的材料制成后，用220V的恒压电源供电，测得该电热丝每秒实际供热1100J。为使电热丝供热达到设计要求，在不改变电热丝阻值及电源电压的条件下，应在箱外怎样连接一个电阻元件？并通过计算确定这个电阻元件的阻值。
