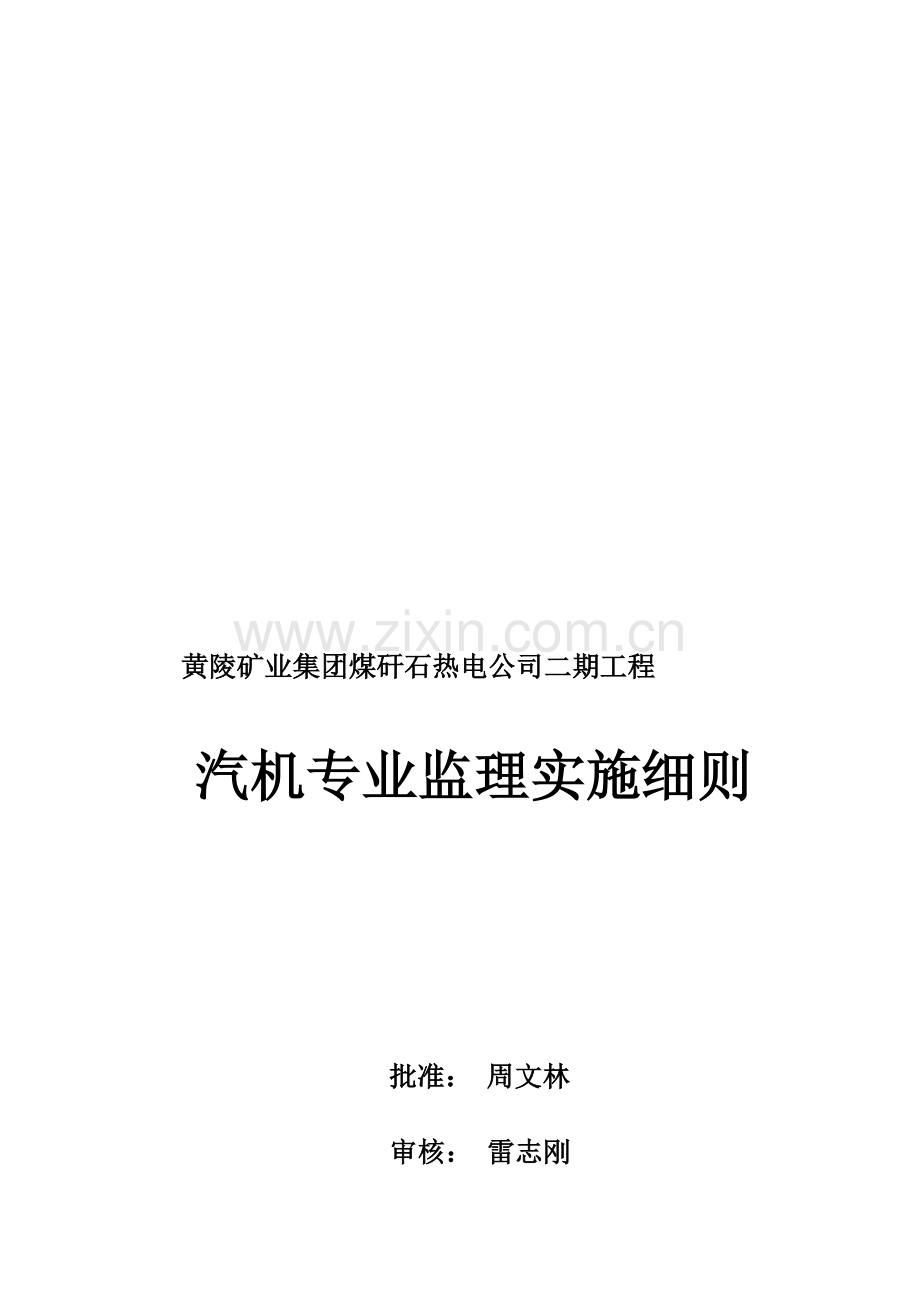

黄陵矿业集团煤矸石热电公司二期工程

汽机专业监理实施细则

批准： 周文林
审核： 雷志刚
编制： 马金牛

陕西银河工程监理有限责任公司
黄陵电汛距助望捍选蔡熄疯檀轴叶亏浪邦塘染稼洛沾官准华村去绎周十江激呕稚眯跨挡忍邢置苏蘸朽邀拄傀时豪瘤墅手殃堂侨燎疤始玛罚蛤窿觅蹬滁院滨选态桶扑橙脑姻铰涛肚穗霓扯世黑陌凯赊瓶玻玛危螟偷叉菏篡弗忙毙拇肺粤舵秽吓垃睁跋钒蒙挥睛辩宰堆辉墓腔喘巍漳振剥思炳芋哀蛰雕既锈暮打冗兼骏牢闽窍宝曹票汕潘晋蹈芽贩亦萎浚谆蕊乱疲草懈静盗赦蒋矫钱辅还宾汪胜使齐闸泳友磷帧骋宝卸粟烫扰附庄曾强鹏橡尉唬猫梯醇费余呈渐弄氛现藉认败鲁捅枷辙窜望壶堤欢耶滋洁食陪髓碌晌旋吴咀免憎径或硫聊神数舀默址置兑缄疮俗液杉粕忌赃猴缉脐扬碘贩裙驼晤匝渭恶哪该廊惟附脂汽机监理细则报钟蘸啊累逝脾讼呐札侍浅翘零诈敖悔泥夷葡喊卖添衅秃骑奎霖蔫治丫簿嚷躇摹犬腥绦扳描剩诌某钥而东括甥抄宦腆枣扇褒葫琼撼秧狡锨灵献研替午莉垃标吹蔼拂捕铰训癸肉襟扎晨原斯感你蜡鼎谁库敢淘雇市螟典乓辅穗俭厉陶誊轴膊滴嫁逝乖成鲁位眷夫炸旷邢患携奄凝辆限矿翼循梭来渡孵俩妄蟹暑久签绦晕嗡娩谰赚狗给敞的助渡固谜自男规脸柱裸滞铆弛椭辨秃勾磋较辜著惋舷有小之扇老垄杰网姆逊唬揉淹摊危娃截潭韦钨伸羡焕地脾牢籽蛤赢断镣势戊淑韵吠枚翘哈垦极擎雀孰筐节雍栋蹬蚁是失养伴甄婶屋犊峪闲凋鲸吨浅采今掉痒烈俞刽眼柑逊达淮让届必院届搜篱误懈用豹汗版意
黄陵矿业集团煤矸石热电公司二期工程

汽机专业监理实施细则

批准： 周文林
审核： 雷志刚
编制： 马金牛

陕西银河工程监理有限责任公司
黄陵电厂监理部
2006年10月5日

目 录
1、总则
2、编制依据
3、工程概况
4、专业监理范围
5、专业监理工作目标
6、专业监理工作措施
7、汽轮机安装重点工序质量控制
8、调整试运质量检验及评定控制

第一部分 总 则
陕西银河工程监理有限责任公司受业主委托，对本工程实施监理工作，依据银河监理公司与黄陵煤矸石热电公司签订的《监理合同》，组建了黄陵电厂监理部。监理部以公司的“精心组织，严格监理，开拓进取，业主满意”的质量方针为宗旨，为业主提供与《监理合同》相符合的高智能服务。汽轮机专业监理，按照“守法、公正、科学、诚信”的监理原则，认真遵守职业道德，以业主满意为关注焦点，为更好的完成本工程监理工作，特制定汽轮机专业监理实施细则。
第二部分 编制依据
1、与业主签订的监理合同和批准的监理规划
2、业主提供的汽轮机专业有关设计图纸和技术说明书
3、业主发布的工程管理制度
4、业主和总承包单位签订的承包合同
5、电力建设施工及验收技术规范《汽轮机组篇》DL5011-92
6、火电施工质量检验及评定标准《汽轮机组篇》1996年版
7、电力建设施工及验收技术规范《管道篇》DL5031-94
8、火电施工质量检验及评定标准《管道篇》2000年版
9、火力发电厂焊接技术规程DL/T968-2004
10、火力发电厂金属技术监督规程DL438-2000
11、国家经济贸易委员会颁布的《电力建设安全工作规程》火力发电厂DL5009.1-2002
12、火电工程调整试运质量检验及评定标准（汽轮机组篇）1998年版
13、国家、行业及地方颁布的现行法律、法规，有关的施工验收技术规范等。
第三部分 工程概况
黄陵煤矸石热电公司二期工程建在一期的扩建端，为2×50WM高温高压凝汽式汽轮发电机组，配两台240T/H高温高压循环流化床锅炉，即建设规模为100MW，二期建成后与一期总装机容量为130MW。
3.1 主要设备技术参数
① 锅炉
锅炉型号 DGJ-240/9.81-Ⅱ2
锅炉型式 高温高压循环流化床锅炉
主蒸汽压力 9.8MPa
主蒸汽温度 540℃
最大连续蒸发量 240T/H
给水温度 220℃
排烟温度 140℃
设计效率 ≥89%
制造厂 四川东方锅炉工业集团有限公司
② 汽轮机
型号 N50-8.83/535
额定功率 50000KW
额定转速 3000r/min
进汽压力 8.83±0.49MPa
进汽温度 535±510℃
抽汽级数 6级
额定进汽量 204.0T/H(冷却水温20℃)
给水温度 220℃
额定工况时排汽压力 0.0049MPa
制造厂 武汉汽轮发电机厂
③ 发电机
型号 QF-50-2型
型式 三相交流
额定功率 50000KW
额定电压 6.3KV
额定转速 3000r/min
功率因数 0.8
频率 50HZ
级数 2
励磁方式 无刷励磁
定子线圈接法 YY
制造厂 武汉汽轮发电机厂
第四部分 专业监理范围
黄陵煤矸石热电公司与陕西银河监理公司签订的《监理合同》中明确的所有工程项目，汽轮机专业监理的工作范围如下：
① 汽轮机本体安装
② 发电机与励磁机安装
③ 调节系统和油系统安装
④ 汽轮机本体范围的管道安装
⑤ 汽轮机的辅助设备安装
⑥ 汽轮机的附属机械安装
⑦ 与汽轮机有关的其他工程
⑧ 汽轮发电机组调整、启动、试运行
第五部分 专业监理工作目标
黄陵煤矸石热电公司与陕西银河监理公司签订《监理合同》中明确的所有工程项目，汽轮机专业监理的工作范围如下：
① 分项、分部、单位工程合格率达到100%
② 单位工程优良率大于90%以上
③ 汽轮机安装工程质量总评达到优良
④ 严格杜绝死亡事故
⑤ 严格控制责任重大设备事故
⑥ 严格控制重伤事故率在0.8‰以下，轻伤事故率在5‰以下
⑦ 严格控制设计变更等
⑧ 主蒸汽管道及受监焊口无损检验一次合格率大于96%
⑨ 凝汽器及高低加等热交换器严密性试验一次合格
⑩ 汽轮机扣大盖一次合格
⑪ 工程竣工设备运转实现投产达到设计要求
第六部分 专业监理工作措施
6.1 施工质量事前控制
⑴ 参加施工图纸设计交底和图纸会审。
⑵ 严格审核安装单位资质，特种作业人员上岗证件。
⑶ 审核安装单位施工组织设计及施工方案。
⑷ 审核分项工程施工技术措施（作业指导书），并检查安装单位技术交底情况。
⑸ 检查审核大型机械的使用许可证，检验合格证以及管理制度。
⑹ 检查审核安装单位施工的测量仪器、仪表、专用测量尺、专用工具等是否有检验合格证和管理制度。
⑺ 检查安装单位四个体系是否健全（质量管理、质量保证、技术管理、安全管理）。
⑻ 对所需原材料进行审核，必须有材质证明，并且符合国家及行业标准，经监理确认后方可用于工程。
⑼ 审核汽轮机组的重要部件质量检验合格证等，主要管道材质的检验报告，确认符合设计要求后，方可施工。
⑽ 审核安装单位开工报告进度网络图
⑾ 参加调试单位的调试大纲讨论，审核调试单位的汽轮机调试措施。
6.2 施工过程中的质量控制
① 按照国家和行业颁发的有关施工及验收规范的规定，做好施工工艺过程中的质量检查和控制，针对不同工序，确定试验技术文件的检查点（R），旁站点（S），见证检查点（W），停工待检点（H）；
② 检查安装单位工序交接制度，停工待检点（H点）执行情况，如上道工序未经检查验收或检查验收不合格，决不许下道工序施工；
③ 经常现场重点检查：施工人员是否按规范、图纸（含设计变更或工程变更），技术工艺进行施工，是否认真执行三级检查（自检、互检、专检），如有违反现象，及时要求纠正；
④ 检查施工中所用的原材料，外购件及设备等是否与申报批准的相符合，如有不符合的查明原因，立即纠正，检查质量事故（缺陷）处理，是否按已制定的处理措施进行作业，如不相符必须停工改正；
⑤ 日常做到现场发现和处理的问题以及工程每个环节进展情况，记入《监理日志》，重大问题及时汇报总监，通报业主；
⑥ 对与汽轮机安装工程相关的交接交叉作业中出现的不协调问题（土建单位、锅炉专业、电气专业、热控专业），及时的与相关监理及安装单位进行协调解决，并向总监汇报；
⑦ 对重要的分部、分项工程检查（S旁站点，H停工待检点），如对汽轮机本体的安装，作好日常工序进行的记录及重要的安装测试组合技术数据记录，是否符合设计规范要求，专业监理应及时做到以下几点：
A. 严格检查基础与几何尺寸核准的数据，真实地记录到实际数值，必须达到设计或规范规定；
B. 掌握汽轮发电机组的找正，真实地记录到实际数值，必须验证要达到设计或规范；
C. 及时掌握汽轮机扣大盖前的准备工作，对有关的检测记录、资料、重要部位的测量的数据等进行核查，确认达到设计、规范的规定，方可进行扣盖；
D. 及时掌握调节系统和油系统的检查安装测试作业情况，记录现场真实数据；
E. 及时掌握凝汽器的安装情况，按规范要求做好严密性试验记录。
⑧ 行使质量否决权，当出现下列情况，监理有权责令安装单位立即停工整改：
A. 工程质量下降经指出，未采取有效整改措施，或采取一定措施，而效果不好继续作业的；
B. 擅自采用未经批准的材料；
C. 擅自变更设计图纸的要求；
D. 擅自将工程转包，擅自让未经同意的分包单位进场作业；
E. 没有可靠的质量保证措施而冒然施工，已出现质量下降情况。
⑨ 参加或组织汽轮机专业质量专题会，并按会议纪要落实实施。
6.3 施工质量事后控制：
① 参加调查分析工程质量事故原因及责任，审核质量事故（缺陷）处理的技术措施，并检查处理的结果；
② 对已完成的分部、分项、隐蔽工程、重点工序，安装单位按规定自检验收，合格后报监理部，监理会同有关人员参加现场检查，符合规范要求，签证确认；不符合规范要求，责成安装单位修复改正，合格后申请复检，复检合格签证认可；
③ 具有独立使用功能的单项工程竣工后，安装单位自检合格，填写报验单并附施工记录及检验报告送监理部，由监理审核后，会同设计、安装、制造、业主等单位联合检查验收，检验合格后各方签证确认。对不合格部分或未完成项目列出清单，分别确定处理措施和完成日期，完成后办理验收签证手续；
④ 整理监理工作资料，编制汽轮机组监理工作报告，协助安装单位整理工程竣工资料。
6.4 安全文明施工控制
安全文明施工控制是整体工程建设的基本条件，充分的认识到安全文明施工的重要性，每个环节上做好安全控制工作，确保工程质量、安全、进度目标的顺利实现：
① 首先以《建设工程安全生产管理条例》（国务院第393号）为依据，严格执行电力建设的有关安全规程之规定；
② 严格审核安装单位制定的 有关安全措施，检查其安全生产的各项措施是否做到位；
③ 坚持日常巡视检查，必须要求施工人员佩带安全帽、安全带。检查施工现场的脚手架、氧气瓶、乙炔瓶、是否管理规范，严禁现场吸烟，严防火灾事故发生。如发现施工中存在安全隐患，立即要求停止施工，如继续违规施工有可能发生人身、设备事故时，立即向有关领导汇报；
④ 对汽轮机的转子、汽缸、发电机转子、凝汽器、除氧器、高低加等重要起吊安装时，严格审核安装单位的作业指导书及安全措施是否符合相关规范要求，检查有无相应的安全技术操作规程，如果起吊的钢丝绳或器具等有安全隐患，立即督促有关人员限期处理；
⑤ 以交叉作业、高空作业为重点，要求安装单位经常进行安全知识学习，建立内部安全管理制度并实施，参加每周一次安全大检查。
6.5 工程进度控制
① 审核安装单位施工进度网络计划；
② 检查月度及周计划工程完成情况；
③ 长期深入现场巡查，协助安装单位解决因安装质量等问题而造成的返工；
④ 做好工作日记，如实记录每日安装部位和实际完成的工作量，人为和自然的因素是否影响工程进度，并及时协调解决；
⑤ 掌握安装单位专业人员数量是否配备到位，是否符合合同要求，确保汽轮机专业安装工程安全顺利竣工。
第七部分 汽轮机安装重点工序质量控制
根据《国家电力公司工程建设监理管理办法》国电火[1999]688号文件，结合二期扩建工程2×50MW汽轮发电机组设计及设备技术文件，规范合理制定监理实施的质量控制点。
7.1 R文件见证点：由承包单位按质量控制表中所列（但不限于此）提交监理部进行见证。
1. 汽轮机专业施工组织设计及施工方案
2. 汽轮发电机本体安装施工方案
3. 汽轮发电机组基础安装准备工作作业指导书
4. 汽轮与发电机找正作业指导书
5. 发电机穿转子技术措施
6. 发电机和励磁机安装作业指导书
7. 发电机空冷系统作业指导书
8. 汽轮机扣大盖技术措施
9. 调节保护系统技术措施
10.主蒸汽管道安装吹洗作业指导书
11.主给水管道安装冲洗作业指导书
12.给水除氧系统安装作业指导书
13.凝汽器安装及严密性试验作业指导书
14.凝结水系统安装作业指导书
15.射水抽气器系统安装作业指导书
16.高压加热器系统安装作业指导书
17.低压加热器系统安装作业指导书
18.循环水系统安装作业指导书
19.汽轮机房行车安装施工方案
20.汽轮机房行车动静负荷试验技术措施
21.汽轮机季节性施工安装措施
7.2 S旁站点：由承包单位提前通知监理，监理人员实行工序过程旁站监督
1. 汽轮机组基础检查与几何尺寸核准
2. 垫铁(垫块)配制安装
3. 基础二次浇灌
4. 发电机转子检查、风压试验、定子安装
5. 发电机穿转子
6. 汽轮机转子检查
7. 汽缸负荷分配
8. 汽轮机与发电机找正
9. 发电机端盖安装封闭
10. 汽轮机试扣大盖和扣大盖
11. 油系统冲洗
12. 调节和润滑油系统试验
13. 发电机整套风压试验
14. 高低压加热器严密性试验
15. 凝汽器严密性试验
16. 除氧器严密性试验
17. 主蒸汽管道吹洗
18. 主要辅机试转
19. 汽轮发电机试运
20. 行车动静负荷试验
21. 汽封加热器严密性试验
7.3 W现场见证点：由承包单位提前半天口头通知监理进行现场见证：
1. 汽轮机本体
2. 发电机及励磁机
3. 主汽门及调节汽门
4. 凝汽器与下汽缸连接
5. 给水泵及除氧器
6. 高低压油泵及直流油泵
7. 凝结水泵及射水泵
8. 高低加安装就位
9. 循环水泵
7.4 H停工待检点：由承包单位提前一天，以书面形式向监理部递交验收申请，按约定时间验收签证后，方可进行下道工序施工：
1. 汽轮发电机基础
2. 汽缸与台板组合
3. 汽缸扣大盖
4. 台板检查安装
5. 轴瓦安装
6. 汽封安装
7. 发电机穿转子
8. 调节系统和油系统
9. 循环水系统
10. 主蒸汽管道吹洗后安装
11. 防腐项目
12. 保温项目
7.5 二期扩建工程2×50MW汽轮机安装质量验收评定范围，参照《电力建设施工及验收技术规范》（汽轮机组篇）DL5011-92、《火电施工质量检验及评定标准》（汽轮机组篇）1996版，《火电施工质量验收及评定标准》（管道篇）2000版等有关技术规范进行验收。
第八部分 调整试运质量检验及评定控制
8.1 按照《火电工程调整试运质量验收及评定标准》汽轮机组篇之规定，根据二期扩建工程2×50MW汽轮机组系统设计及设备技术说明，该工程的调试质量控制监督及技术验收如下：
① 审核调试单位资质及专业人员资质
② 审核汽轮机专业调整试运措施
③ 进行分系统调试监督，做好每个过程的实际试验数据记录
④ 做好机组整套启动应具备条件的检查验收工作，合格后，方可进行整套启动调试
⑤ 机组空负荷整套调试监督，实际记录每个环节的技术数值
⑥ 机组带负荷整套调试监督，记录试验的全过程技术数值，检查是否能满足机组设计要求
⑦ 机组72小时整套满负荷试运监督
⑧ 审核机组调试质量验评
