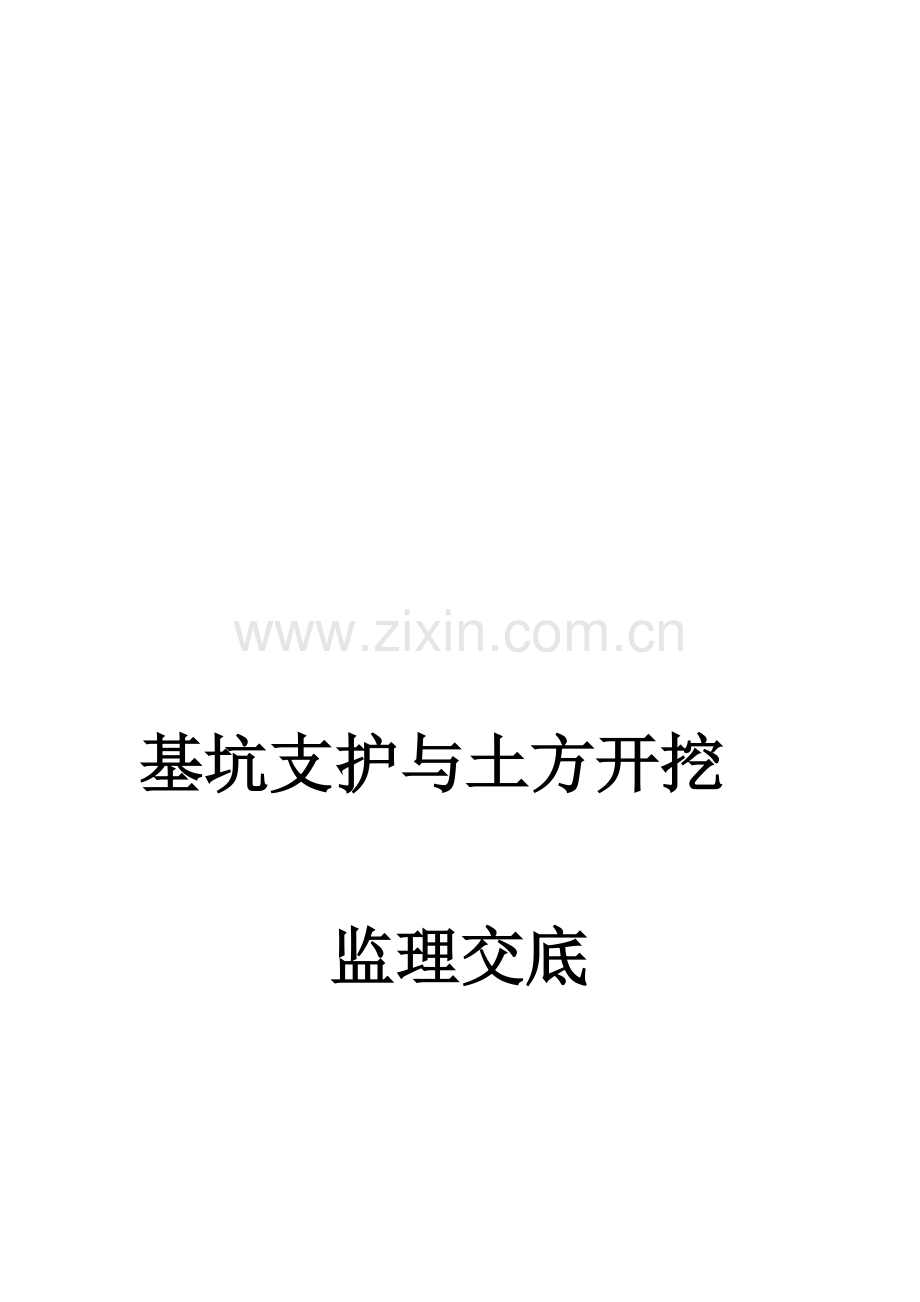

基坑支护与土方开挖

监理交底

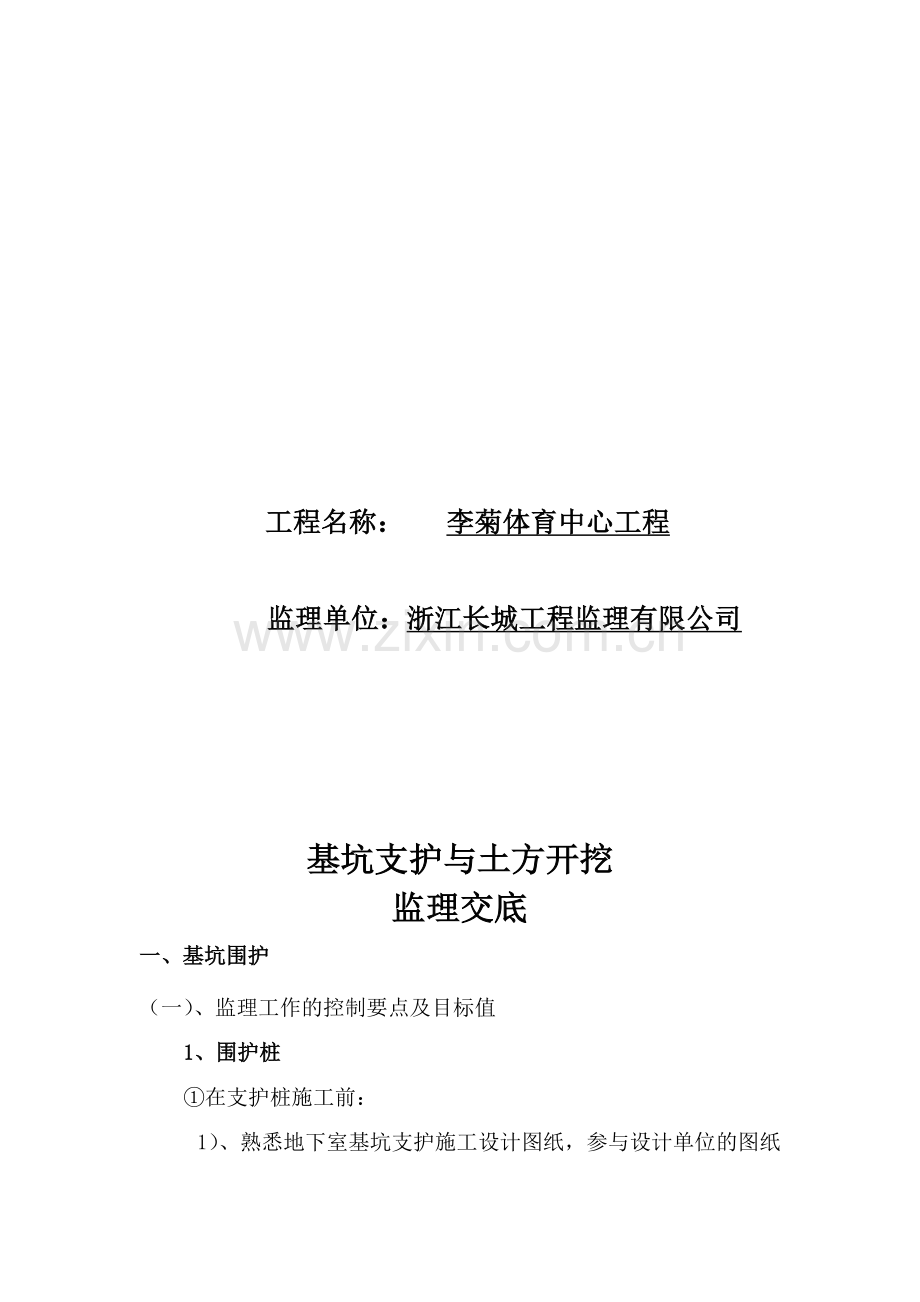

工程名称： 李菊体育中心工程

监理单位：浙江长城工程监理有限公司

基坑支护与土方开挖
监理交底
一、基坑围护
（一）、监理工作的控制要点及目标值
1、围护桩
①在支护桩施工前：
1）、熟悉地下室基坑支护施工设计图纸，参与设计单位的图纸交底和图纸会审，写出会审记要。
2）、审核施工方案。
3）、本支护桩施工仍由工程桩施工队伍施工，因此对施工单位提供的施工机具，钻机、检测仪器和人员、特殊工种上岗证已检查合格。
4）、对原材料的检验：钢材、水泥、质保单复验单、焊条的合格证。
5）、审查施工单位提供的砼级配单，砂石级配试验。
②打桩施工阶段：
在施工中对桩位定位放线，钻机就位，钻机成孔，终孔，清孔，泥浆测定，钢筋笼制作及安装，第二次清孔和砼浇灌等监理要点同钻孔灌注桩监理细则。
③目标值：
〈1〉 钢筋笼的检验目标值同验收标准，主筋间距±10mm，桩直径±10mm。
〈2〉 主筋保护层50mm。
〈3〉 桩位水平偏差≤50mm，竖向偏差≤1%。
〈4〉 充盈系数≥1.1。
〈5〉 不允许出现桩身缩颈、裂缝、断裂等现象。
2、水平支撑梁、压顶梁系钢筋混凝土梁，按钢筋混凝土施工规范控制。
2、监理工作的方法及措施：
1）、执行经专家组论证通过的基坑围护设计方案，参加设计交底，做好会议记录。
2）、审核承包方提交的基坑围护施工方案。
3）、围护桩按照钻孔灌注桩的监理工作的方法及措施。
4）、水平支撑梁、压顶梁按照钢筋混凝土规范要求检查。
5）、核查进场的施工设备是否正常运转。
6）、核查进场的原材料的质保单、复验报告，如钢材、水泥、砼级配单等。
7）、检查施工管理人员上岗资质、特殊工种上岗证。
8）、监督施工方人员、机械设备、材料的到位情况。
9）、资料及时收集并签证：
a、隐蔽工程验收记录。
b、检验批、分项工程质量检验评定表。
c、桩位测量放线复核记录；
d、钻孔桩施工记录；
e、砼配合比通知单及原材料试验报告。
f、水泥、钢材原材料的质保单、试验报告。
g、焊接试验报告、焊条合格证。
h、成桩砼强度报告和桩身动测报告等；
r、监理旁站记录，监理日记。
二、土钉墙
（一）、工程特点：
1）土钉杆件采用φ48×3钢管，锚杆间距1000长4000（6000），倾角10度。
2）土钉孔深允许偏差为±50mm。孔径允许偏差为±100mm，成孔倾角允许偏差为±5%。
3）土钉墙面采用干喷法喷射混凝土，喷射混凝土标号为C20，分两层施工，喷射第一层混凝土厚30-50mm后，则施工土钉，绑扎钢筋网，然后再喷射混凝土至设计厚度，最后在孔（钢管）内注浆，面层钢筋网至坑底须插入土中0.3m。
4)钢管土钉施工时应将钢管前端敲扁封闭，并用钢筋焊接扩大头及倒剌，在钢管上沿长度方向每隔0.5m旋转90度设一对¢8mm圆孔.圆孔从钢管后端1.0m开始设置,直至钢管前端.
5)喷射混凝土时，可根据坑壁土层含水量和挖土速度，添加3%左右的速凝剂。
6)土钉成格花形布置，土钉注浆配比为水泥：砂：水=1：1：0.5
7)土钉注浆开始压力不小于0.5Mpa,终了压力不小于0.35Mpa，注浆须慢速进行,确保注浆充盈系数大于1.1。
8)土钉采用抗拉试验检测承载力,试验数量为6组,每组3根，土钉抗拉承载力不小于12KN/m。
9)土方开挖必须分层分段开挖,每层开挖深度均不应超过土钉设计深度50CM，每段开挖长度15M,并采取隔段跳挖方式,随开挖随支护,当工作面开挖出来后应及时完成支护,开挖面时间不应超过6小时,土钉注浆及喷射混凝土面层完成后养护72小时，再开挖下一层土方。
10）喷射混凝土面层厚度为100mm，强度不低于C20，面网钢筋采用φ6.5，间距200mm，钉头通过2φ14的钢筋与面层焊接。
（二）、监理工作的控制要点及目标值：
1、土钉墙
（1）、土钉墙工作面开挖（即基坑开挖）按设计要求自上而下分段分层进行，在机械开挖后，应铺以人工整修坡面，坡面平整度允许偏差为±20mm。在坡面喷射砼支护前，应清除坡面虚土。同时埋设喷射砼厚度控制标志。
（2）、土方开挖应遵循分段开挖、分段支护的原则，分段长度宜为15m，分层深度宜为1.5m。每层土开挖前地下水位必须降至开挖基坑底以下2m。上层土钉注浆体及喷射砼面到强度的70%后（检查试块）方可开挖下层土方及进行下层土钉施工。
（3）、施工中应对土钉位置、钻孔直径、深度及角度、土钉插入长度、注浆配比、压力及注浆量、喷锚墙面厚度及强度、钢筋、土钉应力、钢筋网绑扎等进行检查。
（4）、砼喷射作业应分段进行，同一段内喷射顺序应自下而上。砼应分二次喷射，第一次喷射厚度为30-50mm。喷射砼时，喷头与受喷面应保持垂直，距离为0.6-1.0m。喷射砼终凝4小时后，应喷水养护。
（5）、钢筋网应在喷射一层砼后铺设，钢筋保护层厚度不得小于20mm。土钉头φ14的钢筋与面层钢筋网片应焊接牢固。钢筋网接头采用搭接加点焊，搭接长度为300mm。
（6）、注浆用水泥浆应拌和均匀，随拌随用，一次拌和的水泥浆应在初凝前用完。注浆压力开始不小于0.5终了不小于0.3Mpa。并以注饱为停注标准，要确保注浆充盈系数≥1.1。注浆前，浆孔内残留或松动的杂土清除干净。注浆时注浆管应插至距孔底250-500处，孔口部位设置浆塞及排气管，排净孔内空气。
（8）、目标值。
锚杆及土钉支护工程质量检验标准
项
序
检查项目
允许偏差
检查方法
主控
项目
1
土钉长度
±30mm
用钢尺量
一
般
项
目
1
土钉位置
±100mm
用钢尺量
2
钻孔倾斜度
±10
测钻机角度
3
浆体强度
1:1:0.5
符合要求
4
注浆量
充盈系数≥1.1，大于理论计算浆量
检查计量数据
5
土钉墙面厚度
±10mm
用钢尺量
6
墙体强度
C20
试样送检
（三）监理工作的方法及措施：
1、施工前应熟悉地质资料、设计图纸及周围环境。降水系统应确保正常工作。
2、核查进场的施工设备是否正常运转，如挖掘机、钻机、压浆泵、搅拌机、压力表、流量计及压密注浆设备等。
3、核查进场的原材料的质保单、复验报告，如钢材、水泥、外加剂、砼级配单等。
4、检查施工管理人员上岗资质、特殊工种上岗证。
5、监督施工方人员、机械设备、材料的到位情况。
6、资料及时收集并签证：
a、隐蔽工程验收记录。
b、工序、分项工程质量检验评定表。
c、水泥、钢材原材料的质保单、试验报告。
d、焊接试验报告、焊条合格证。
e、砼配合比通知单及原材料试验报告。
f、监理旁站记录，监理日记。
三、深井点降水
（一）工程特点：
本工程地基开挖范围内土层主要为砂质粉土、粘质粉砂，土体的透水性较好，在基坑内外采用以自流深井降水为主的降水方案，同时还应在坑内采用明沟和集水井，坑外采用排水沟排除地表水。
（二）监理工作的控制要点及目标值
1、对井点管的定位须进行复核、检查井点管位置、间距是否符合设计要求。
2、监控井点管的埋设，检查井点管的长度，管底是否有滤管和管口井点管与孔壁之间地面下1m是否有填塞料（可用粘性土），检查井点管埋设后渗水性能，井点管与孔壁之间填砂滤料时，管口应有泥浆水冒出或向管内灌水很快下渗。
3、检查集水总管、滤管和泵的位置和标高是否正确。
4、督促施工方在降水过程中，加强降水系统的检查和维护，确保降水系统正常运转，保证不断抽水。发现井管失效，应采取措施使其恢复正常，如无可能恢复则应报废，另行设置新的井管。
5、严格控制降水系统拆除日期和顺序，并做好记录。
6、基坑内明排水应设置排水沟和集水井排水沟，纵坡宜控制在
1‰~2‰。
（三）目标值：
降水与排水施工质量检验标准
序
检查项目
允许偏差
检查方法
1
排水沟坡度
1-2‰
目测：坑内不积水，
沟内排水畅通
2
井管（点）垂直度
1%
插管时目测
3
井管（点）间距（与设计相比）
≤150mm
用钢尺量
4
井管（点）插入深度（与设计相比）
≤200mm
水准仪
5
过滤砂砾料填灌（与设计相比）
≤5mm
检查回填料用量
6
轻型井点真空度
＞60Kpa
真空度表
（四）监理工作的方法及措施：
1、 严格执行基坑降水的设计方案，参加设计交底，并做好记录。
2、 审核承包方提交的降水施工方案。
3、 检验进场的降水设备和施工机具。
4、 检查管理人员资质和特殊工种上岗证书。
5、 为保证不间断降水，现场必须有双路电路，如无，须配备自发电机组。
6、 旁站记录，降水系统投入使用时间和拆除时间。
四、基坑监测
（一）工程特点：
本工程平面尺寸大，开挖深度也相当深，施工周期长，为确保地下室施工的安全可靠和开挖的顺利进行，整个地下室施工过程应进行全过程动态监测，实行信息化施工。
本工程设置如下监测项目：
(1)、深层土体侧向位移观测；
（2）、坑内、坑外地下水位观测；
（3）、支撑内力监测；
（4）、围护结构顶部和周围道路、管线沉降观测。
按基坑围护平面布置图要求预埋测斜管共14个，孔深24m，水位管共14个孔深14m，支撑轴力监测点，共10个，周边建筑物、道路管线及支撑立柱沉降观测点根据现场具体情况确定。
（二）监测预预警值：
1）土体日水平位移连续3天超过3mm或累计水平位移量超过50mm。
2）地下水位日变化量超过500mm。
3）轴力ZL1~ZL10点超过11000KN。
（三）监理工作的控制要点：
⑴、审查承包方提交的基坑围护监测方案。
⑵、根据基坑四周建筑物、道路及地下管线的实情，在例会中确定沉降观测点的位置。
⑶、复核测斜管、水位管的埋设位置和复核沉降观测点标识位置。
⑷、检查监测设备仪器和监测方法。
⑸、检查监测单位资质和监测人员上岗证。
⑹、监控基坑水平位移预警值：累计50mm，速率连续3天超过3mm/d。
⑺、监控基坑水位预警值：速率超过50cm/d。
⑻、支撑内力预警值：6000KN
⑼、监控水位管的水位线必须在基坑开挖深度以下1m。
⑽、监控基坑四周建筑物、道路及地下管线不得出现大的沉降和裂缝。
（四）监理工作的方法及措施：
（1）、检查测斜管、水位管及钢筋计的材质是否符合设计要求。
（2）、检查测斜管、水位管及钢筋计的埋设根数和沉降观测点标识个数。
（3）、旁证围护体水平位移监测记录。
（4）、旁证地下水位线记录。
（4）、旁证支撑内力记录
（5）、旁证基坑四周建筑物、道路及地下管线的沉降观测记录。
（6）、本工程施工中监测数据，固体水平位移接近或超过警戒值50mm；水平位移变化速率3天超过3mm/d；水位线在基坑开挖底以上；沉降速率大，四周建筑物出现大的裂缝，围护体坡顶。四周道路地下管线出现塌方等情况，先通知出事的施工段落，暂停土方开挖施工，立即通知有关方来现场及时处理。
五、基坑开挖
（一）监理工作控制要点及目标值：
1、 根据周边环境场地、工程地质资料，基坑围护结构和基坑开挖深度等情况，审核承包方提交的基坑土方工程施工方案。
2、 土钉墙的注浆及坡面喷射砼强度达到70%以上方允许土方开挖。
3、 土方开挖前应进行支护桩工程的验收，且应在支护桩的强度达到设计强度的100%，压顶梁及内支撑系统强度达到80%后才能土方开挖。
4、 土方开挖前应检查定位放线、排水和降低地下水系统，合理安排土方运输车的行走路线及弃土场。
5、 开挖前先进行降水，待地下水降到基坑底以下0.5米后，才进行挖土。
6、 土方工程施工，应经常测量和校核其平面位置，水平标高和边坡坡度。平面控制桩和水准控制点应采取可靠的保护措施，定期复测和检查。基坑周边10米范围内堆载不得超过15Kpa，台面上严禁堆载。支护结构不允许作为塔吊地基基础。
7、 挖土机械及土方外运车辆不得碰伤损坏基坑围护结构、井点排水系统和工程桩。
8、 机械挖土挖至近基底标高时，坑面须预300mm厚余土，由人工挖运，修整。下翻的承台、基础梁、沟、坑及电梯井土方如用机械挖运时必须预留土方，用人工修整。
9、 督促承包方及时做好基坑四周、基坑外侧和基坑内的排水工作，保证雨后坑内不积水。
10、 目标值。

土方开挖工程质量检验标准 （mm）
项
序
项目
允许偏差或允许值
检验
方法
柱基、基
坑、基槽
挖方场地平整
管
沟
地（路）
面基层
人工
机械
主控项目
1
标高
-50
±30
±50
-50
-50
水准仪
2
长度、宽度
（由设计中心线向两边量）
+200
-50
+300
-100
+500
-150
+100

经纬仪
用钢尺量
3
边坡
设计要求
观察或用坡度尺检查
一般项目
1
表面平整度
20
20
50
20
20
用2m靠尺和形塞尺检查
2
基底土性
设计要求
观察或土样分析
（二）监理工作的方法及措施：
1、 检验承包方进场的土方施工机械，如挖掘机、汽车等，检查场内运输道路。
2、 检查各类专业人员上岗资质证书。
3、 对整个土方开挖过程，进行现场旁站监理，监控承包方是否按设计和土方施工方案的要求，分层分段进行土方挖运和运土车辆是否按行走路线图实施。
4、 要求承包方分阶段上报施工进度计划，将实际施工进度与施工进度计划进行对比，发现较大偏差，向承包方及时指出。
5、 土方开挖期间，每天查阅分析监测成果记录，督促承包方派专人对周边场地、围护结构、建筑物等进行观察，如发现异常情况，及时向有关方汇报或召开有关方会议，制定抢险方案，并监督实施。
6、 监督承包方必须学习、熟悉、牢记围护结构设计方案中的应急措施，并按应急措施要求，准备好应急加固用的人力、材料及设备，如砂袋、钢管、钢筋、水泥、块石、喷浆机具及施工机具。
7、 整理签证收集监理资料
①、 地基验槽记录
②、 工序、分项工程质量检验评定表
③、 旁站记录
④、 监理日记、监理小结

交底人:浙江长城工程监理公司:
被交底人:浙江耀厦建设有限公司:
交底日期:2011-6-1
