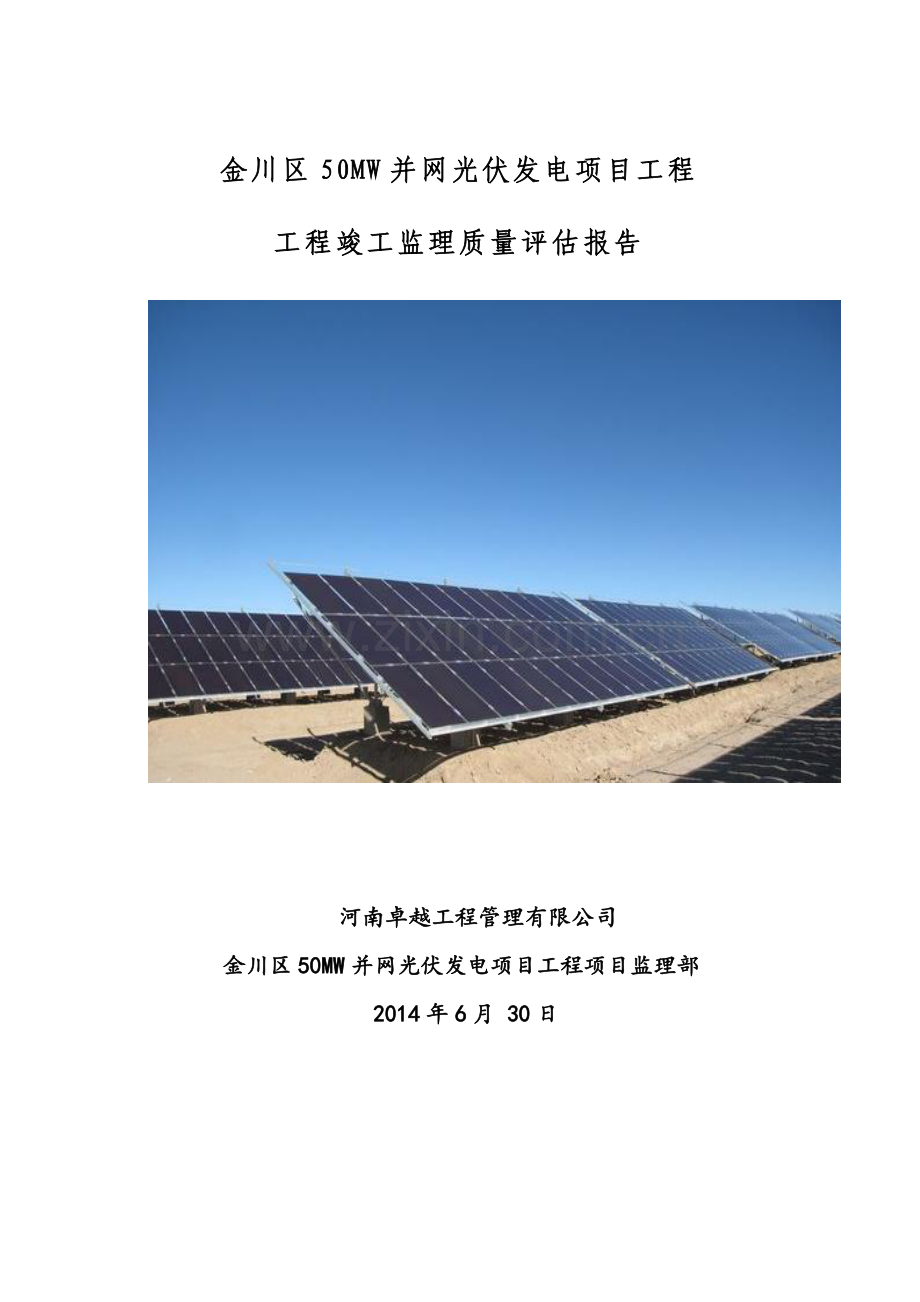

金昌市金川区50MW并网光伏发电项目工程监理竣工质量评估报告.doc

金川区50MW并网光伏发电项目工程
工程竣工监理质量评估报告

河南卓越工程管理有限公司
金川区50MW并网光伏发电项目工程项目监理部
2014年6月 30日

目 录

一、 工程概述
二、 工程质量评估的依据
三、 施工企业工艺标准执行情况，质量管理体系运行情况，施工合同履行情况
四、 勘察、设计单位配合情况，设计功能指标实现情况
五、 监理合同履约情况，工程质量监理情况
六、 工程质量问题及处理情况
七、 工程质量验收情况
八、 工程质量控制资料核查情况
九、 有关安全及功能的检验和抽样检测结果
十、 安全管理
十一、 工程质量评估

一、工程概述：
1、工程名称：金川区50MW并网光伏发电项目工程
2、工程概况：
金昌市金川区50MW并网光伏发电项目工程。本电站厂址区位于金昌市金川区金武公路南侧的戈壁荒滩上。电站本期工程总装机容量为50MWp，安装169600块295Wp电池板，50台箱式变电站、100台逆变器。采用就地升压、集中汇流的方式将50个1MW子阵所发的电量就地升压至36Kv后，以五回集电线路汇集至新建的110Kv升压站35Kv配电室，升压至110Kv架空线路接入华能新能源110Kv汇集站，打捆后经一回110Kv线路接入公网330Kv双湾变电站。
本期新建1回110Kv线路接入110Kv华能特许权升压站，新建线路长度4Km。两站打捆以1回110Kv、LGJ-2X300线路接入330Kv双湾变电站。双湾扩建110Kv间隔一个。
升压站新建的电气设备主要包括:110Kv配电装置、主变压器、35Kv无功补偿装置、35Kv消弧线圈成套装置、站用变压器、400站配电系统、35Kv高压配电柜等。升压站土建安装工程：中控楼、35Kv配电室、SVG室、综合水泵房、厂内路、给排水系统、围墙。
光伏区内新建 的电气设备主要包括：50MW光伏组件、100台逆变器、50台箱式变电站等。土建：74288个钢筋混凝土独立基础、50台箱变、逆变基础、防洪堤、围栏安装、排水沟、光伏区场内道路。
3、参建单位
建设单位：金昌协和新能源有限公司
设计单位：北京聚合电力工程设计有限公司
勘察单位：山西电力勘测设计研究院
质量监督单位：甘肃省电力质量监督中心站
施工单位： 吉林协和电力工程有限公司
监理单位： 河南卓越工程管理有限公司
二、工程质量评估的依据：
《中华人民共和国建筑法》《建筑工程质量管理条例》
《中华人民共和国合同法》《工程建设监理规范》
《工程建设强制性标准》建设工程委托监理合同
《建筑工程施工质量验收统一标准》GB50300-2001
《建筑地基基础工程施工质量验收规范》GB50202-2002
《砌体工程施工质量验收规范》GB50203-2002
《砼结构工程施工质量验收规范》GB50204-2002
《屋面工程施工质量验收规范》GB50207-2002
《建筑地面工程施工质量验收规范》GB50209-2002
《建筑装饰装修工程施工质量验收规范》GB50210-2001
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
《建筑电气工程施工质量验收规范》GB50303-2002
《光伏发电站施工规范》GB50794-2012
《建筑电气工程施工质量验收规范》GB50303-2002
施工图纸、设计说明和设计指定的标准图集
设计交底会议纪要、设计变更文件
建设单位提出的工程变更文件
建筑工程施工合同

三、施工企业工艺标准执行情况，质量管理体系运行情况，施工合同履行情况：
施工单位在施工期间，质量保证体系基本正常有效运转，施工单位能按设计图纸和施工规范要求组织施工，各检验批、分项、分部工程在自检合格的基础上报监理工程师验收，基本做到事前有方案，事中“三检”到位，工程施工质量均符合设计和工程质量验收规范。
施工单位在施工期间能按照施工企业标准《建筑工程施工工艺标准》认真执行，目前已完施工合同履约条款。
四、勘察、设计单位配合情况，设计功能指标实现情况：
设计单位能够积极配合、跟踪服务，及时解决施工中的问题，及时参加工程验收和签署有关验收文件，工程验收结果表明满足设计功能指标。目前施工单位已完成设计图纸所有工程量。
五、监理合同履约情况，工程质量监理情况：
根据监理委托合同，本工程监理内容为施工阶段监理。监理单位依据监理委托合同中确定的监理单位的权利、义务和职责，按照合同要求，全面负责地对工程监督、管理和检查、协调现场各承包单位及有关单位之间的关系，负责对合同文件的解释和说明，处理有关问题。
监理人员能熟悉设计文件、规程规范及有关技术资料，参与图纸会审，审查施工组织设计，督促、协助承包单位完善质量保证体系和现场质量管理制度。并根据本工程特点制定《监理实施细则》与《旁站监理方案》。
为了保证工程质量，凡进场的材料、设备、构配件，承包单位都能向监理单位及时报验，经检查验收合格后方才使用。对进场的钢筋、水泥的品种、规格、级别及合格证，按规定进行抽样送检，凡进场材料没有合格证和抽验不合格的严禁在本工程中使用，并立即要求该材料退场。对商品砼，审查厂家资质、生产能力及质保体系，对到场的商品砼，进行坍落度抽查控制，现场见证取样留置试块，同时做好旁站记录。
在施工过程中，专业监理工程师对工程进行巡视、旁站及平行检查，对重要部位和关键工序监理人员严格按旁站方案进行旁站监理并形成记录。对所发现的质量问题要求施工单位及时整改，经监理工程师复查合格后方可进行下道工序施工。
在开工前要求施工单位按合同工期编制切实可行总进度计划图，施工过程中编制月进度计划，并严格要求予以执行，如有滞后及时分析原因，通过召开周例会，协调解决工程中存在的问题，并及时调整计划，确保总工期的实现，目前基本按计划进度完成所有工程量。
六、工程质量问题及处理情况：
该工程在2014年6月30日进行竣工预验，在验收过程中，对存在的质量问题，如：墙面、地面有空鼓、裂纹现象,局部地坪起砂现象，室内阴阳角不方正；塑钢门窗存在开启不灵活现象、配件安装不全、密封胶脱落，卫生清理不及时；顶层阳台处台阶高度不符合强标要求；监理人员及时下发监理通知单，施工单位能及时进行检查整改，经各专业工程师复查符合设计及施工质量验收规范要求。
七、工程质量验收情况：
本工程观感情况如下所述：
1、外墙水性氟碳漆刷色基本均匀、无漏涂、透底、起皮现象，分隔装饰线基本顺直，但存在宽窄不一现象。窗、阳台及檐口等突出部位设有滴水线槽，宽窄基本一致，能够满足其排水要求，但有局部滴水槽不太顺直;
2、内墙、天棚大面垂直、平整，基本做到阴阳角方正;
3、水泥砂浆面层楼地面结合牢固，局部存在起砂、空鼓现象，表面平整、洁净，无倒泛水现象；
4、塑钢门窗安装牢固，门存在开启不灵活，表面洁净、平整、光滑、色泽一致；但有局部封胶不到位，不光滑、顺直、饱满，连墙点存在外露现象。
5、护栏、扶手安装牢固，其高度及栏杆间距等均符合要求，护栏转角弧度符合要求，色泽一致，无裂缝现象;
6、卫生间已经过蓄水试验，无渗漏现象；
7、屋面防水层无积水，无渗漏现象，泛水坡度符合规范要求，卷材的铺贴方向正确，防水层的搭接焊结牢固，密封严密;块材保护层铺贴基本平整。
8、给排水安装工程符合设计要求和规范要求，各类测试试验符合设计和规范要求，原材料质控及复试资料齐全，但楼面水平管安装存在外露现象；
9、电气安装符合设计和规范要求，绝缘、接地电阻、防雷等测试数据符合设计和规范要求，质控资料齐全；
10、消防已经过相关部门验收合格；
11、规划已验收合格。
八、工程质量控制资料核查情况
本工程提供质量控制资料，资料基本齐全。
本工程所用原材料合格证、试验资料等，经检查上述资料完整。各种资料的内容、数据及验收人员的签字满足企业标准及施工质量验收规范要求，资料已整理完毕。并经城建档案部门预验合格。
九、有关安全及功能的检验和抽样检测结果：
屋面淋水试验：无渗漏、积水、排水畅通。
厨卫间蓄水试验：砼底板无渗漏现象。
压力试验：加压至1.0MPa，10min后观测，压力降不大于0.01MPa，压至工作压力后检查，未发现有渗漏现象。
消防水压试验：加压至1.6MPa，压至工作压力后检查，未发现有渗漏现象。
冲水试验：用常规自来水静泡24小时后开启所有水嘴进行冲洗，直至水清澈不混浊、无色、无味为至止。
灌水试验：将雨水管下口堵住，灌满水1小时后检查管道接口、管道与雨水斗相连处未发现有渗漏现象。
给水管道清洗消毒：冲洗干净，出水口流水清澈。
绝缘电阻检测：实测值大于规范和设计的要求值。
接地电阻检测：实测值小于规范和设计的要求值。
十、安全管理：
在施工的过程中，监理部通过巡视检查及周例会要求，督促施工单位认真做好对施工人员的安全交底，坚持特殊工种、操作人员持证上岗，严格按安全操作规程执行，杜绝违章作业，在整个工程施工中未发生工伤事故。
十一、工程质量评估：
本工程已按照市监管局文件要求进行逐套检查验收，符合设计及规范要求，工程验收资料基本完整，工程质量符合安全使用功能及耐久、环保等方面的要求，各分部、子分部、分项工程质量合格，观感验收，综合评定为一般。
根据上述验收结果，监理公司对单位工程质量验收质量为合格，达到施工合同规定的质量条款，符合竣工验收交工条件。现呈报给业主，请组织有关单位进行竣工验收。
