绝密 ☆ 启用并使用完毕前

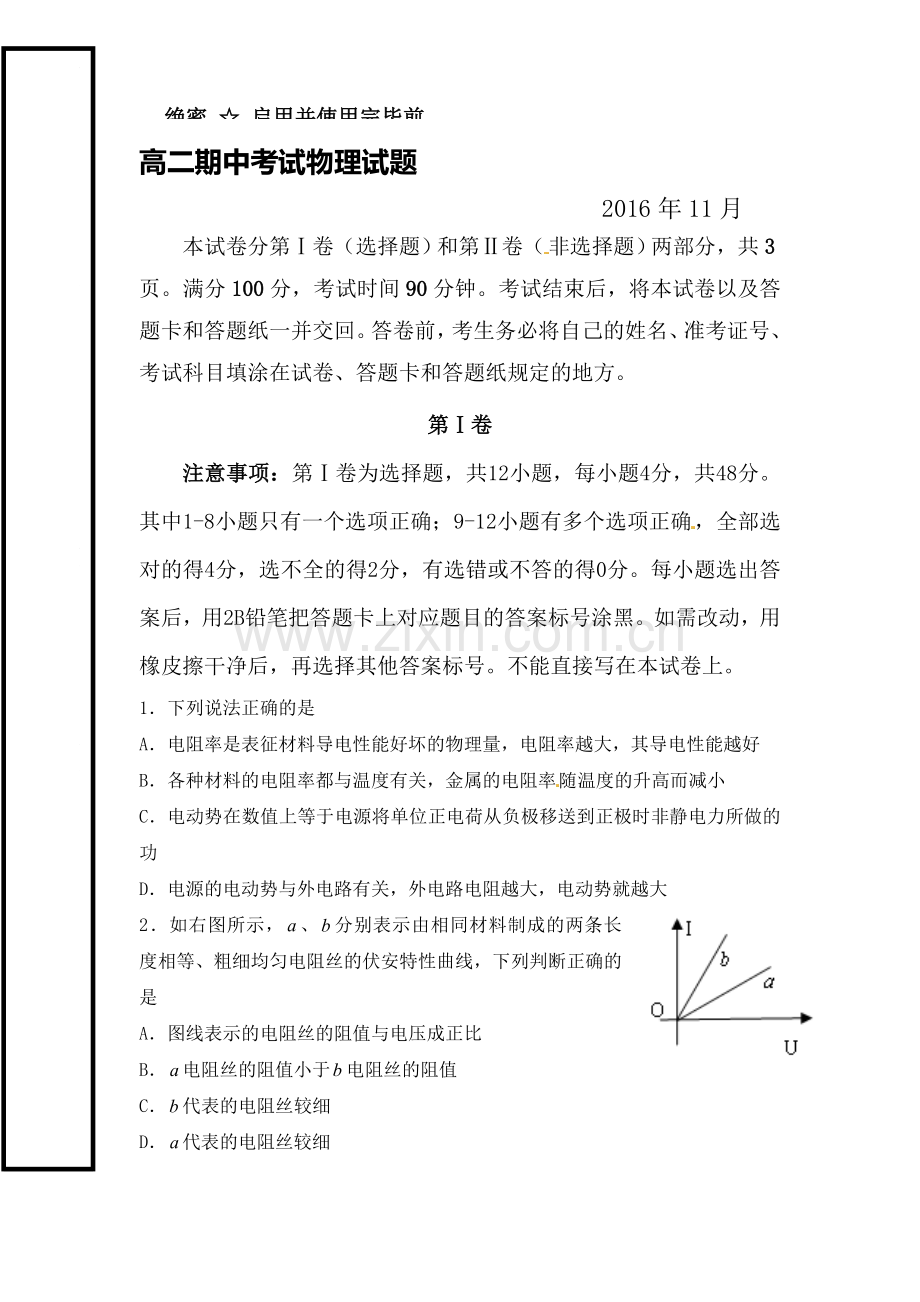

高二期中考试物理试题
2016年11月

县/区 姓名 准考证号 班级 座号
本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共3页。满分100分，考试时间90分钟。考试结束后，将本试卷以及答题卡和答题纸一并交回。答卷前，考生务必将自己的姓名、准考证号、考试科目填涂在试卷、答题卡和答题纸规定的地方。
第Ⅰ卷
注意事项：第Ⅰ卷为选择题，共12小题，每小题4分，共48分。其中1-8小题只有一个选项正确；9-12小题有多个选项正确，全部选对的得4分，选不全的得2分，有选错或不答的得0分。每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选择其他答案标号。不能直接写在本试卷上。
1．下列说法正确的是
A．电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越好
B．各种材料的电阻率都与温度有关，金属的电阻率随温度的升高而减小
C．电动势在数值上等于电源将单位正电荷从负极移送到正极时非静电力所做的功
D．电源的电动势与外电路有关，外电路电阻越大，电动势就越大
2．如右图所示，、分别表示由相同材料制成的两条长度相等、粗细均匀电阻丝的伏安特性曲线，下列判断正确的是
A．图线表示的电阻丝的阻值与电压成正比
B．电阻丝的阻值小于电阻丝的阻值
C．代表的电阻丝较细
D．代表的电阻丝较细
3．如图，虚线框内为改装好的电表，M、N为接线柱，其中灵敏电流计G的满偏电流为200 μA，已知它的内阻为495.0 Ω，图中电阻箱读数为5.0 Ω。现将MN接入某电路，发现灵敏电流计G刚好满偏，则根据以上数据计算可知
A．M、N两端的电压为1 mV
B．M、N两端的电压为100 mV
C．流过M、N的电流为200μA
D．流过M、N的电流为20 mA
4.下列说法中正确的是
A．由B= 可知,B与F成正比与IL成反比
B．一小段通电导线在某处不受安培力的作用,则该处磁感应强度一定为零
C．磁感应强度的方向与磁场力的方向不相同
D．把一小段通电导线放在磁场中某处, 该处就有磁感应强度， 把一小段通电导线拿走该处就没有磁感应强度
5．如图所示，在半径为R的圆内，有方向为垂直纸面向里的匀强磁场，一带电粒子以速度v沿半径ao方向从a点射入磁场，又从c点射出磁场，射出时速度方向偏转60°，则粒子在磁场中运动的时间是
A．2πR/v B．2πR/3v
C．πR/3v D．2πR/3v
6．如图所示，直导线通入垂直纸面向里的电流，在下列匀强磁场中能静止在光滑斜面上的是

7．把六个相同的小灯泡接成如图3、4所示的电路，调节变阻器使灯泡正常发光，甲、乙两电路所消耗的功率分别用P甲和P乙表示，则下列结论中正确的是
A．P甲＝P乙 B．P甲＝3P乙 C．P乙＝3P甲 D．P乙>3P甲

8．如右图所示，在方框中有一能产生磁场的装置，现在在方框右边放一通电直导线（电流方向如图箭头方向），发现通电导线受到向右的作用力，则方框中放置的装置可能是下面哪个
×
通电螺线管 垂直纸面的通电直导线 通电圆环 通电直导线
A B C D

9．如图所示的电路，闭合开关S，当滑动变阻器滑片P向右移动时，下列说法正确的是
A．电流表读数变小，电压表读数变大
B．小灯泡L变暗
C．电容器C上电荷量减小
D．电源的总功率变大

10．如图所示，是质谱仪的工作原理示意图，带电粒子被加速电场加速后，进入速度选择器。速度选择器内相互正交的匀强磁场的磁感应强度和匀强电场的电场强度分别为B和E，平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A1、A2。平板S下方有磁感应强度为B0的匀强磁场。下列表述中正确的是
A．质谱仪是分析同位素的重要工具
B．速度选择器中的磁场方向垂直纸面向里
C．能通过狭缝P的带电粒子的速率等于
D．粒子打在胶片上的位置越靠近狭缝P，粒子的比荷越小

M
N
a
b
c
d
e
11．如图所示， MN是匀强磁场中的一块薄金属板，带电粒子（不计重力）在匀强磁场中运动并穿过金属板，曲线表示其运动轨迹，由图知：
A．粒子带负电
B．粒子运动方向是abcde
C．粒子运动方向是edcba
D．粒子在上半周所用时间比下半周所用时间长
12．如图所示为一个质量为m、电荷量为＋q的圆环，可在水平放置的足够长的粗糙细杆上滑动，细杆处于磁感应强度为B的匀强磁场中，现给圆环向右的初速度v0，在以后的运动过程中，圆环运动的速度图像可能是下图中的

高二期末考试物理试题
第Ⅱ卷
注意事项：
第Ⅱ卷 6 道题，共52分。第II卷所有题目的答案考生必须将用黑色签字笔、钢笔或圆珠笔答在规定位置。
二、填空题（本题共2小题，共16分。把答案写在答题卡中指定的答题处。）
13．某同学测定一根金属丝的电阻率。
（1）用螺旋测微器测量金属丝的直径如图a所示，则该金属丝的直径为________mm。[来源:学科网ZXXK]
（2）先用多用电表粗测其电阻。将选择开关调到欧姆挡“×10”档位并调零，测量时发现指针向右偏转角度太大，这时他应该：
a．将选择开关换成欧姆挡的_______档位（选填“×100”或“×1”）
b．将红、黑表笔短接，调节欧姆调零旋钮，使欧姆表指针指在表盘右端零刻度处。再次测量电阻丝的阻值，其表盘及指针所指位置如图b所示，则此段电阻丝的电阻为________Ω。
（3）如图c，现要进一步精确测量其阻值，实验室提供了以下器材：4V的直流电源；3V量程的直流电压表；电键；导线等。还有电流表与滑动变阻器各两个以供选用：
A．电流表A1（量程0.3A，内阻约1Ω）
B．电流表A2（量程0.6A，内阻约0.3Ω）
C．滑动变阻器R1（最大阻值为10Ω）
D．滑动变阻器R2（最大阻值为50Ω）
为了尽可能提高测量准确度且要求电压调节范围尽量大，电流表应选_____，滑动变阻器应选_____（填器材前面的选项字母）。
（4）请根据图c的实验实物图在答题纸的对应方框内画出相应的实验原理图。

14．用伏安法测一节干电池的电动势E和内电阻r，如图所示的U-I图是由实验测得的7组数据标出的点连成的图线，由图线可求出E=_ _______V，r=_____ ___Ω。

三、计算题（本大题4小题，共36分。解答应写出必要的文字说明、方程式和重要的演算步骤。有数值计算的题，答案中必须明确写出数值和单位。）
S
E
r
R
D
L

15．（8分）如图所示，已知电源电动势E=20 V，内阻r =lΩ， 当接入固定电阻
R=3Ω时，电路中标有“3 V, 6 W”的灯泡L 和内阻RD=1Ω的小型直流电动机D都恰能正常工作。试求：
（1）电路中的电流大小；
（2）电动机的额定电压；
（3）电动机的输出功率。

[来源:学&科&网Z&X&X&K][来源:Zxxk.Com]
[来源:学科网]

16．（8分）如图所示，两平行金属导轨间的距离L=0.40m，金属导轨所在的平面与水平面夹角θ=37°，在导轨所在平面内，分布着磁感应强度B=0.50T、方向垂直于导轨所在平面的匀强磁场。金属导轨的一端接有电动势E=4.5V、内阻r=0.50Ω的直流电源。现把一个质量m=0.040kg的导体棒ab放在金属导轨上，导体棒恰好静止。
导体棒与金属导轨垂直且接触良好，导体棒与金属导轨接触的两点间的R0=2.5Ω,
金属导轨电阻不计，g取10m/s2。已知sin 37°=0.60，cos 37°=0.80，求：
（1）通过导体棒的电流；
（2）导体棒受到的安培力大小；
（3）导体棒受到的摩擦力。

17．（8分）如图所示，匀强电场方向水平向右，匀强磁场方向垂直于纸面向里。一质量为m、带电荷量为q的微粒以速度v与磁场垂直、与电场成θ角射入复合场中，恰能做匀速直线运动（已知重力加速度为g）。
（1）请判断微粒的带电性质；
（2）求电场强度E和磁感应强度B的大小。

18．（12分）如图所示，在平面直角坐标系xOy的第四象限有垂直纸面向里的匀强磁场，磁感应强度B＝2.0 T。一质量为m＝5.0×10－8 kg、电量为q＝1.0×10－6 C的带电粒子从P点沿图示方向以v＝20 m/s的速度进入磁场，从x轴上的Q点离开磁场（Q点未画出）。已知OP＝30 cm，(粒子重力不计，sin 37°＝0.6，
cos 37°＝0.8)，求：
(1) OQ的距离；
(2) 若粒子不能进入x轴上方，求磁感应强度B′满足的条件。

[来源:学|科|网Z|X|X|K]

高二期中考试物理试题参考答案
2016年11月

一．选择题（每小题4分，共48分）

题号
1
2
3
4
5
6
7
8
9
10
11
12
答案
C
D
D
C
C
A
B
C
CD
AC
AC
AD

A
V
Rx
R
二．实验题（共16分,每空2分）
13.（1）0.519mm－0.521mm；
（2）a. ×1档； b.12Ω (12.0-12.2 )；
（3）A C
（4）如右图所示

14. E=_ 1.5____V，r=_0.5 ___Ω.

三．计算题（共36分）
15（8分）
解：（1）因为灯泡正常发光，故通过灯泡的电流为： …… （2分）
（2）电动机两端的电压：……（3分）
（3）电动机的输出功率： ……（3分）

16．（8分）解：（1）根据闭合电路欧姆定律，有：I===1.5 A；（2分）
（2）导体棒受到的安培力：F安=BIL=0.5×1.5×0.4=0.30 N；（2分）
（3）导体棒受力如图，将重力正交分解，如图：
F1=mgsin 37°=0.24 N（1分）
F1＜F安，根据平衡条件：
mgsin 37°+f=F安（2分）
代入数据得：f=0.06 N（1分）

17．（8分）解：（1）微粒在复合场中做匀速直线运动，处于平衡状态，受力情况必如图所示，微粒只能带正电荷。 （2分）
（2）根据物体的平衡条件得：
   ①    （2分）
 ② （2分）
由①②式联立，解得：
（2分）

18．（12分）解：(1)带电粒子仅在洛伦兹力作用下做匀速圆周运动，有：
qvB＝得R＝ （2分）
代入数据得：R＝0.50 m （1分）
而OP/cos 53°＝0.50 m （1分）
故圆心一定在x轴上，轨迹如图甲所示。
由几何关系可知：
OQ＝R＋Rsin 53° （2分）
故OQ＝0.90 m （1分）
(2)带电粒子不从x轴射出(如图乙)，由几何关系得：
OP>R′＋R′cos 53°① （2分）
R′＝② （2分）
由①②并代入数据得：
B′> T＝5.33 T(取“≥”照样给分) （1分）
