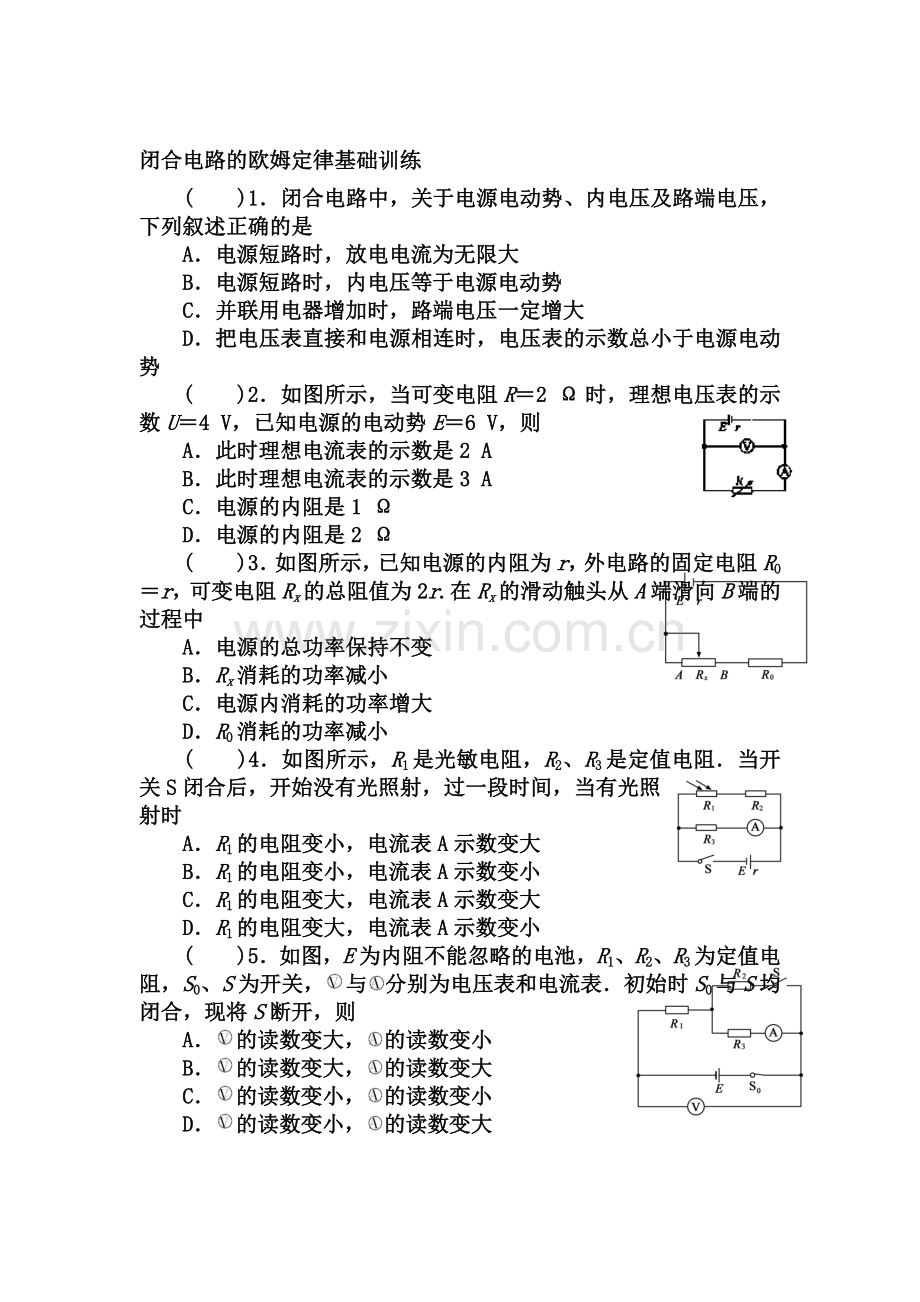

闭合电路的欧姆定律基础训练
(　　)1．闭合电路中，关于电源电动势、内电压及路端电压，下列叙述正确的是
A．电源短路时，放电电流为无限大
B．电源短路时，内电压等于电源电动势
C．并联用电器增加时，路端电压一定增大
D．把电压表直接和电源相连时，电压表的示数总小于电源电动势
(　　)2．如图所示，当可变电阻R＝2 Ω时，理想电压表的示数U＝4 V，已知电源的电动势E＝6 V，则
A．此时理想电流表的示数是2 A
B．此时理想电流表的示数是3 A
C．电源的内阻是1 Ω
D．电源的内阻是2 Ω
(　　)3．如图所示，已知电源的内阻为r，外电路的固定电阻R0＝r，可变电阻Rx的总阻值为2r.在Rx的滑动触头从A端滑向B端的过程中
A．电源的总功率保持不变
B．Rx消耗的功率减小
C．电源内消耗的功率增大
D．R0消耗的功率减小
(　　)4．如图所示，R1是光敏电阻，R2、R3是定值电阻．当开关S闭合后，开始没有光照射，过一段时间，当有光照射时
A．R1的电阻变小，电流表A示数变大
B．R1的电阻变小，电流表A示数变小
C．R1的电阻变大，电流表A示数变大
D．R1的电阻变大，电流表A示数变小
(　　)5．如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，与分别为电压表和电流表．初始时S0与S均闭合，现将S断开，则
A．的读数变大，的读数变小
B．的读数变大，的读数变大
C．的读数变小，的读数变小
D．的读数变小，的读数变大

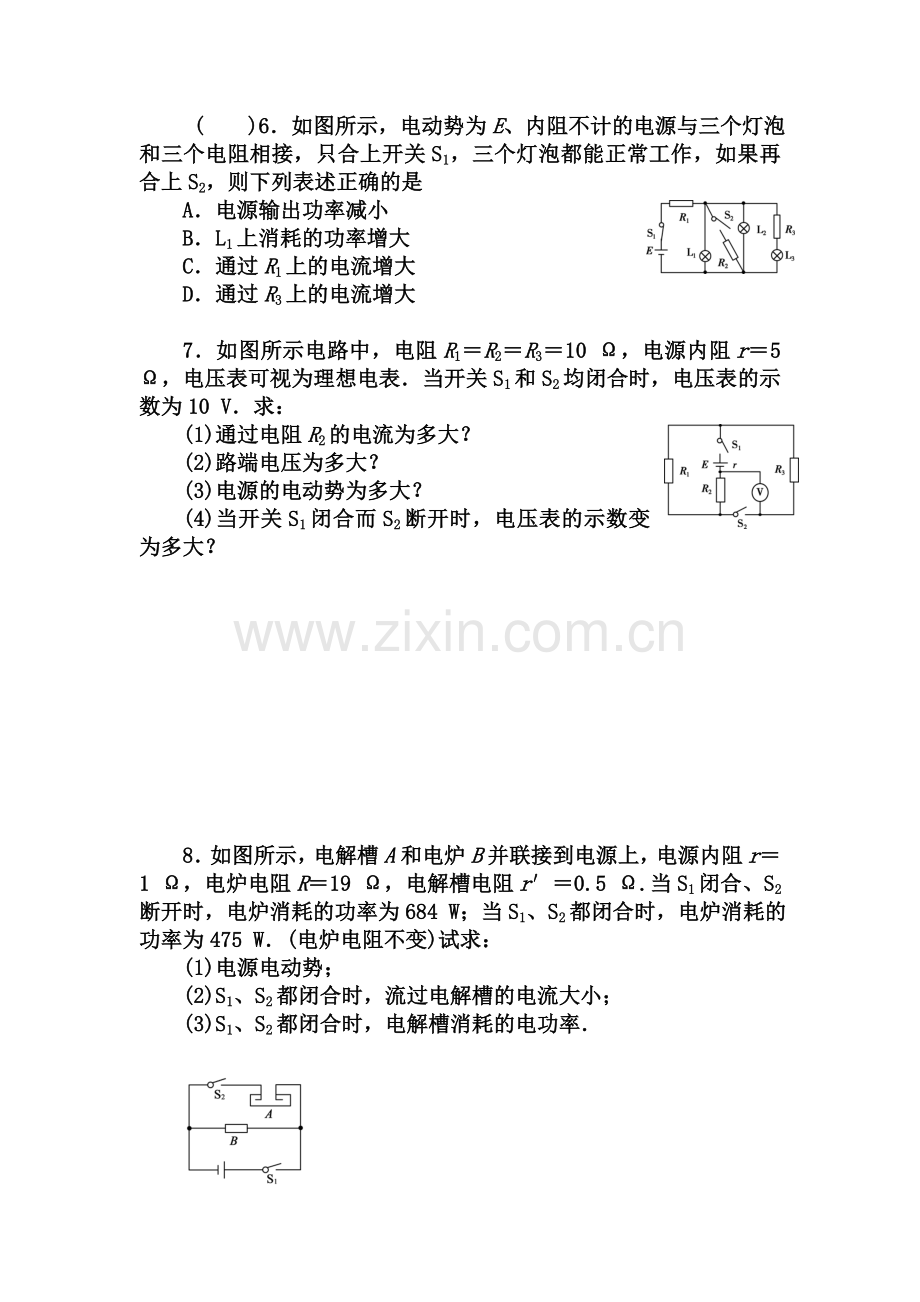

(　　)6．如图所示，电动势为E、内阻不计的电源与三个灯泡和三个电阻相接，只合上开关S1，三个灯泡都能正常工作，如果再合上S2，则下列表述正确的是
A．电源输出功率减小　　　
B．L1上消耗的功率增大
C．通过R1上的电流增大
D．通过R3上的电流增大

7．如图所示电路中，电阻R1＝R2＝R3＝10 Ω，电源内阻r＝5 Ω，电压表可视为理想电表．当开关S1和S2均闭合时，电压表的示数为10 V．求：
(1)通过电阻R2的电流为多大？
(2)路端电压为多大？
(3)电源的电动势为多大？
(4)当开关S1闭合而S2断开时，电压表的示数变为多大？

8．如图所示，电解槽A和电炉B并联接到电源上，电源内阻r＝1 Ω，电炉电阻R＝19 Ω，电解槽电阻r′＝0.5 Ω.当S1闭合、S2断开时，电炉消耗的功率为684 W；当S1、S2都闭合时，电炉消耗的功率为475 W．(电炉电阻不变)试求：
(1)电源电动势；
(2)S1、S2都闭合时，流过电解槽的电流大小；
(3)S1、S2都闭合时，电解槽消耗的电功率．

第二章 第7节　闭合电路的欧姆定律
课后强化演练
一、选择题
1．(2013·福建师大附中期中)闭合电路中，关于电源电动势、内电压及路端电压，下列叙述正确的是(　　)
A．电源短路时，放电电流为无限大
B．电源短路时，内电压等于电源电动势
C．并联用电器增加时，路端电压一定增大
D．把电压表直接和电源相连时，电压表的示数总小于电源电动势
解析：电源短路时，放电电流并非为无限大，I短＝，A错；外电压为零，所以内电压等于电源电动势，B对；用电器增加时，外电路电阻减小，路端电压随之减小，C错；把电压表直接和电源相连时，由于电源有内阻电压表的示数小于电源电动势，D对．
答案：BD
2．如图所示，当可变电阻R＝2 Ω时，理想电压表的示数U＝4 V，已知电源的电动势E＝6 V，则(　　)
A．此时理想电流表的示数是2 A
B．此时理想电流表的示数是3 A
C．电源的内阻是1 Ω
D．电源的内阻是2 Ω
解析：如题图所示电压表测量的是路端电压，电流表测的是通过R的电流，由部分电路欧姆定律可得U＝IR，故I＝2 A；再由闭合电路欧姆定律得E＝U＋Ir，将I＝2 A、U＝4 V、E＝6 V代入可得r＝1 Ω.故选项A、C正确．
答案：AC
3．如图所示，已知电源的内阻为r，外电路的固定电阻R0＝r，可变电阻Rx的总阻值为2r.在Rx的滑动触头从A端滑向B端的过程中(　　)
A．电源的总功率保持不变
B．Rx消耗的功率减小
C．电源内消耗的功率增大
D．R0消耗的功率减小
解析：依据全电路欧姆定律可得I＝，而电源的总功率P总＝IE，所以P总＝.
在Rx的滑动触头从A端滑向B端的过程中，外电阻R＝R0＋Rx减小，显然，电源的总功率P总＝增大，所以，选项A错误．
将R0视为电源内阻的一部分，则总内阻为2r，Rx为外电阻．当Rx减小时，内外电阻的差将增大，电源的输出功率减小，即Rx消耗的功率减小，故选项B正确．
当R减小时，由I＝可知，干路电流I增大，因此电源内消耗的功率P内＝I2r增大，R0消耗的功率PR0＝I2R0也增大．选项C正确、D错误．
答案：BC
4．如图所示，R1是光敏电阻，R2、R3是定值电阻．当开关S闭合后，开始没有光照射，过一段时间，当有光照射时(　　)
A．R1的电阻变小，电流表A示数变大
B．R1的电阻变小，电流表A示数变小
C．R1的电阻变大，电流表A示数变大
D．R1的电阻变大，电流表A示数变小
解析：有光照射时，R1的电阻变小，则总电阻减小，总电流增大，据U＝E－Ir知路端电压减小，由欧姆定律知电流表A示数变小．
答案：B
5．(2011·高考海南单科)如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，与分别为电压表和电流表．初始时S0与S均闭合，现将S断开，则(　　)

A．的读数变大，的读数变小
B．的读数变大，的读数变大
C．的读数变小，的读数变小
D．的读数变小，的读数变大
解析：当S断开时，R2所在支路断路，总电阻R变大，根据I＝知，干路电流I变小，根据U＝E－Ir知，路端电压变大，即○V读数变大；根据U＝IR知，R1两端电压U1＝IR1变小，而U＝U1＋U3，所以R3两端的电压U3＝U－U1要变大，通过R3的电流I3＝变大，即○A的读数变大，所以B正确．
答案：B
6．(2013·徐州高二检测)如图所示，电动势为E、内阻不计的电源与三个灯泡和三个电阻相接，只合上开关S1，三个灯泡都能正常工作，如果再合上S2，则下列表述正确的是(　　)
A．电源输出功率减小　　　 B．L1上消耗的功率增大
C．通过R1上的电流增大 D．通过R3上的电流增大
解析：在合上S2之前，三个灯泡都能正常工作，合上S2之后，电路中的总电阻R总减小，则I总增大，即流过R1的电流增大，由于不计内阻，电源的输出功率P出＝EI，可见电源的输出功率增大，A错误；R1两端的电压增大，则并联部分的电压减小，IL1减小，IL2减小，IL3减小，C正确．
答案：C
二、非选择题
7．如图所示电路中，电阻R1＝R2＝R3＝10 Ω，电源内阻r＝5 Ω，电压表可视为理想电表．当开关S1和S2均闭合时，电压表的示数为10 V．求：

(1)通过电阻R2的电流为多大？
(2)路端电压为多大？
(3)电源的电动势为多大？
(4)当开关S1闭合而S2断开时，电压表的示数变为多大？
解析：(1)I2＝＝ A＝1 A.
(2)路端电压等于外电路电压，故
U＝I2＝1×(10＋5) V＝15 V.
(3)又U＝E－I2r，故E＝U＋I2r＝15 V＋1×5 V＝20 V.
(4)当开关S1闭合而S2断开时，电路是R1、R2串联再与电源构成闭合电路，电压表示数等于外电路电压．
U＝(R1＋R2)＝×20 V＝16 V.
答案：(1)1 A　(2)15 V　(3)20 V　(4)16 V
8．如图所示，电解槽A和电炉B并联接到电源上，电源内阻r＝1 Ω，电炉电阻R＝19 Ω，电解槽电阻r′＝0.5 Ω.当S1闭合、S2断开时，电炉消耗的功率为684 W；当S1、S2都闭合时，电炉消耗的功率为475 W．(电炉电阻不变)试求：
(1)电源电动势；
(2)S1、S2都闭合时，流过电解槽的电流大小；
(3)S1、S2都闭合时，电解槽消耗的电功率．
解析：(1)S1闭合、S2断开时，电炉功率P1＝IR，所以I1＝＝ A＝6 A，电源电动势E＝I1(R＋r)＝6×(19＋1) V＝120 V.
(2)S1、S2都闭合时，电炉功率P2＝IR，所以IR＝＝ A＝5 A，
路端电压U＝IR·R＝5×19 V＝95 V，
通过电源的电流I＝＝ A＝25 A，
流过电解槽的电流IA＝I－IR＝25 A－5 A＝20 A.
(3)电解槽消耗的电功率
PA＝IAU＝20×95 W＝1 900 W.
答案：(1)120 V　(2)20 A　(3)1 900 W
