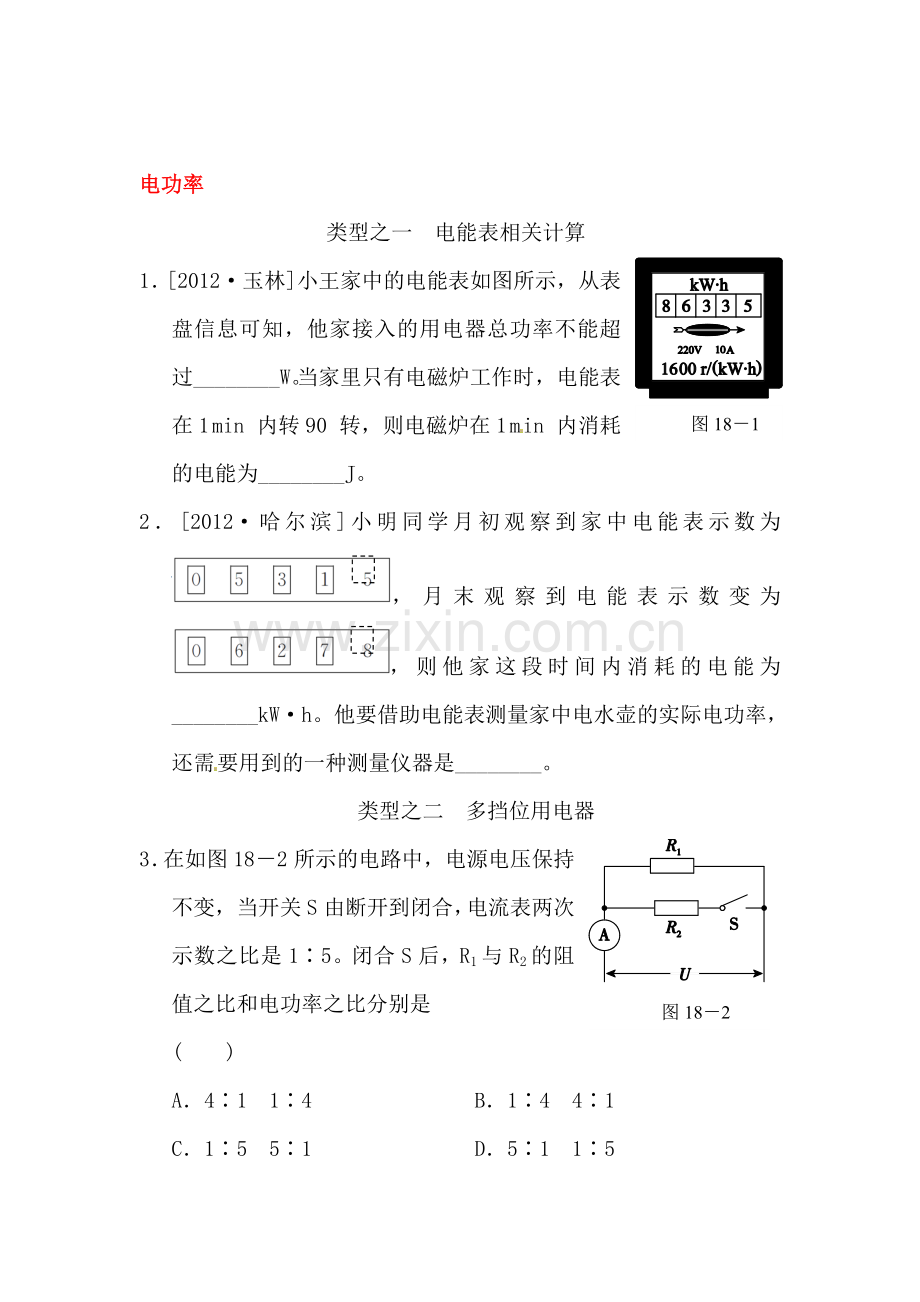

电功率
类型之一　电能表相关计算
图18－1
1．[2012·玉林]小王家中的电能表如图所示，从表盘信息可知，他家接入的用电器总功率不能超过________W。当家里只有电磁炉工作时，电能表在1 min内转90转，则电磁炉在1 min内消耗的电能为________J。
2．[2012·哈尔滨]小明同学月初观察到家中电能表示数为，月末观察到电能表示数变为，则他家这段时间内消耗的电能为________kW·h。他要借助电能表测量家中电水壶的实际电功率，还需要用到的一种测量仪器是________。
类型之二　多挡位用电器
图18－2
3．在如图18－2所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5。闭合S后，R1与R2的阻值之比和电功率之比分别是 (　　)
A．4∶1　1∶4　　　　　　 　B．1∶4　4∶1
C．1∶5　5∶1 D．5∶1　1∶5

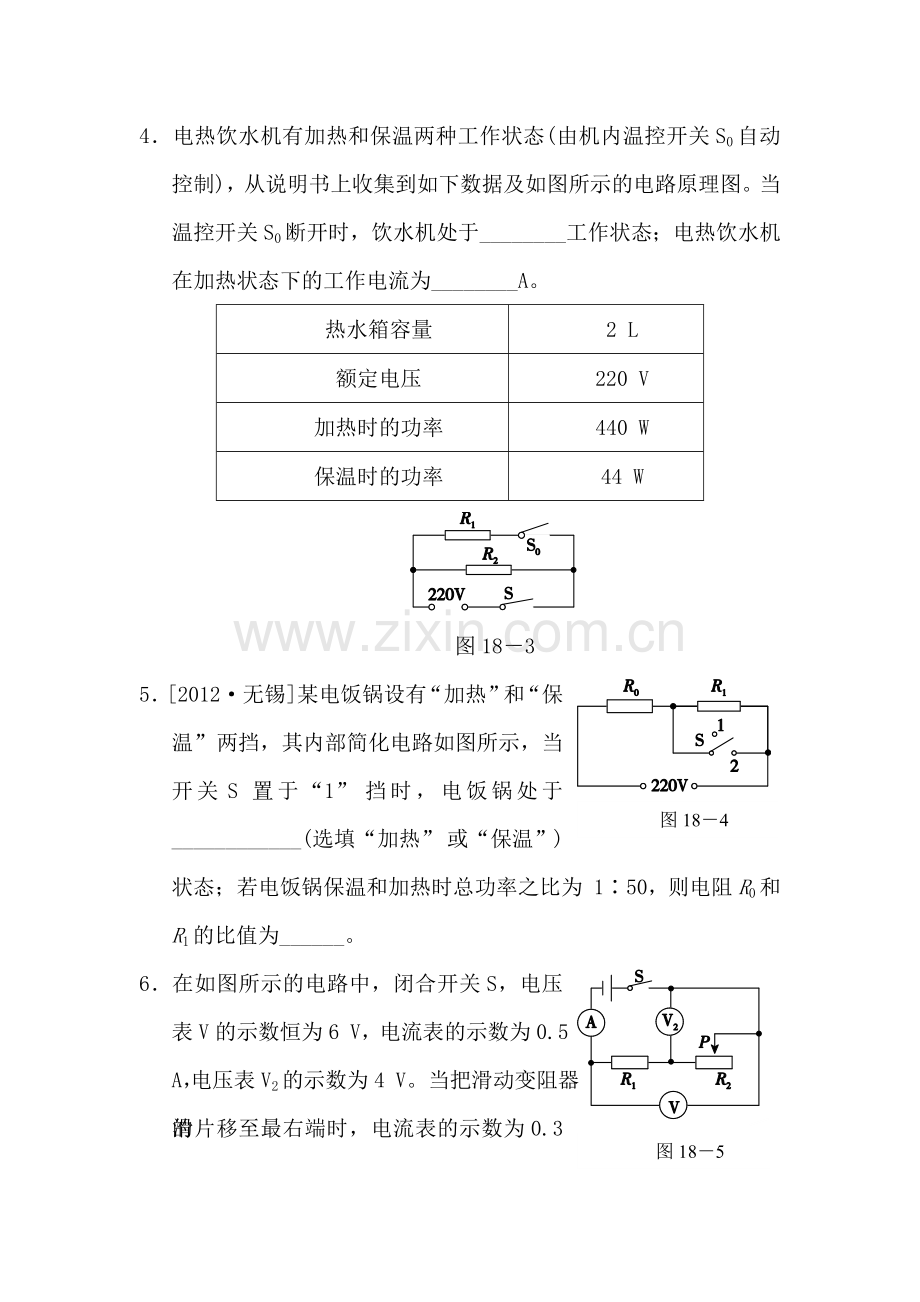

4．电热饮水机有加热和保温两种工作状态(由机内温控开关S0自动控制)，从说明书上收集到如下数据及如图所示的电路原理图。当温控开关S0断开时，饮水机处于________工作状态；电热饮水机在加热状态下的工作电流为________A。
热水箱容量
2 L
额定电压
220 V
加热时的功率
440 W
保温时的功率
44 W

图18－3
图18－4
5．[2012·无锡]某电饭锅设有“加热”和“保温”两挡，其内部简化电路如图所示，当开关S置于“1”挡时，电饭锅处于____________(选填“加热” 或“保温”)状态；若电饭锅保温和加热时总功率之比为 1∶50，则电阻R0和R1的比值为______。
图18－5
6．在如图所示的电路中，闭合开关S，电压表V的示数恒为6 V，电流表的示数为0.5 A，电压表V2的示数为4 V。当把滑动变阻器的滑片移至最右端时，电流表的示数为0.3 A。求：
(1)R1的阻值。
(2)滑动变阻器的最大电阻值。
(3)电路消耗的最小总功率。
(4)当滑动变阻器的滑片移至最左端时，R1在5 min内消耗的电能。

类型之三　测量小灯泡的电功率
7．[2012·娄底]如图是小明设计的“测量小灯泡额定功率”的电路图。已知定值电阻R0＝15 Ω，滑动变阻器R(20 Ω　1 A)，电源电压为18 V，小灯泡的额定电压为6 V。

图18－6
(1)请用笔画线代替导线将实物电路图补充完整。
(2)闭合开关S前，滑动变阻器的滑片P应滑到最________。(选填“左端”或“右端”)
(3)小明正确连接电路后，闭合开关，发现无论怎样调节滑动变阻器灯泡都不亮，小明分析后确定是灯泡的故障。若电流表没有示数，电压表有示数且接近电源电压，可以判断灯泡________；若电流表有示数，电压表几乎没有示数，可以判断灯泡________。
(4)小明排除电路故障后，进行实验。小灯泡正常发光时，电流表的指针如图(c)所示，则小灯泡的额定功率为________W。
8．[2012·达州]小张在“测量小灯泡的额定功率”的实验中，所用小灯泡上标有“3.5 V”字样。
(1)请你在图中用笔画线连好最后一根导线。
次数
电压U/V
电流I/A
灯泡亮度
1
3.0
0.36
偏暗
2
3.5
0.40
正常
3
4.5
0.42
偏亮

图18－7
(2)请观察图，小张连好电路后，接下来应将______________________才能保证实验时不损坏仪表。
(3)若闭合开关时，发现电压表的指针快速转动到左边无刻度处，这是由于电压表________。
(4)检查连接无误后小张测出了上表三组数据，由表中数据可知，小灯泡的额定功率为__________。
(5)若在实验中小灯泡的灯丝突然被烧断，则电压表的示数________(选填“变大”、“变小”或“不变”)。
(6)假如电源电压恒为6 V，但电压表0～15 V挡已坏，小张将现在的电路做了改动也能测出小灯泡的额定功率，请在虚线方框内画出改动后的电路图。

图18－8
9．小丽用伏安法测量标有“2.5 V　0.5 A”的小灯泡L的电功率，她正确连接如图18－8所示实物电路后，闭合开关S，发现小灯泡L不发光。于是她认为：小灯泡L不发光，一定是由于小灯泡L所在电路断路或小灯泡L短路造成的。经老师检查发现，图18－8中电路元件均无故障，且电路连线完好。请你选用该电路中的元件，设计一个实验证明小丽的观点是错误的。请你画出实验电路图，并简述实验步骤和实验现象。

类型之四　电热的应用和计算
10．如图是家庭、宾馆常用的电热水壶，表中列出了其部分技术参数。

图18－9
型号
FY—TS1010 A
额定电压
220 V
频率
50 Hz
额定功率
1000 W
容量
1.0 L
(1)电热水壶正常工作时的电流是多少？
(2)电热水壶正常工作时，用6 min就能将整壶水烧开，如果水吸收的热量是3.24×105 J，则该电热水壶的效率是多少？
(3)有关电热水壶的安全使用，有下列几种说法，其中不正确的是________(填序号)。
①电热水壶不用时，应拔下电源插头；②当壶体和基座被弄脏时，放进清水中清洗；③电热水壶工作时，身体不可靠近壶嘴；④注入水时，水位不超过电热水壶的最高水位线

答案解析
类型之二
3．A　【解析】 开关断开时，电路中只有R1，闭合后，增加了一条支路，R1与R2并联，此时电流表测的是两条支路中的总电流，电流表中增加的电流就是通过R2中的电流，假设通过R1的电流为I1，通过R2的电流为I2，则有I1∶I2＝1∶4，根据并联分流原理可得：R1∶R2＝I2∶I1＝4∶1。又因为并联电路两端的电压相同，根据公式P＝UI可知，电功率与电流成正比，所以P1∶P2＝I1∶I2＝1∶4。故选项A是正确的。
4．保温　2　【解析】 当温控开关断开时，电路中R1断路，只有R2工作，此时电路中的电阻较大，根据P＝分析可得，此时处于保温状态。根据公式I＝计算可得，当处于加热状态时，工作电流为2 A。
5．保温　1∶49　【解析】 当开关S接1时，电路中R0和R1串联，电路中总电阻较大，根据公式P＝分析可得，此时处于保温状态。当开关S接2时，电阻R1被短路，电路中电阻较小，此时电路处于加热状态，根据公式P＝分析可得，保温和加热状态的电压相同，则P与R成反比，即保温时的总电阻与加热时的总电阻之比为(R1＋R0)∶R0＝50∶1，化简可得R0∶R1＝1∶49。
6．解：(1)R1＝＝＝4 Ω
(2)R总＝＝＝20 Ω，R变＝20 Ω－4 Ω＝16 Ω
(3)P＝UI＝6 V×0.3 A＝1.8 W
(4)I″＝＝＝1.5 A
W＝Pt＝UIt＝6 V×1.5 A×300 s＝2.7×103 J
【解析】 从图中可以看出这是一个定值电阻与滑动变阻器组成的串联电路，电压表V测量的是电源电压，电压表V2测量的滑动变阻器两端的电压。(1)根据串联分压的特点可求出R1两端的电压，根据串联电路电流处处相等的特点可知通过R1的电流，然后由公式R＝求出R1的阻值。(2)当滑动变阻器移至最右端时取最大值，可先求出此时电路的总电阻，然后再求滑动变阻器的最大值。(3)当滑动变阻器取最大值时，电路中的电流最小，根据公式P＝UI可知，在电源电压一定的情况下，此时电路消耗的电功率最小。(4)当滑动变阻器的滑片移至最左端时，变阻器被短路，此时可求出通过R1的电流，R1消耗的电功率，然后再求消耗的电能。
类型之三
7．(1)如图所示

第7题答图
(2)右端
(3)断路　短路
(4)2.88
8．(1)如图甲所示。
(2)滑片P移至A(或左)端
(3)正负接线柱接反了
(4)1.4 W
(5)变大
(6)如图乙所示

甲　　　　　　　　　　　　　　乙
第8题答图
9．实验电路图：

第9题答图
实验步骤和实验现象： 按图连接电路，将滑动变阻器的滑片移到阻值最大端，闭合开关S，观察到小灯泡L不发光。
移动滑动变阻器的滑片，使滑动变阻器连入电路中的电阻逐渐减小，观察到小灯泡L逐渐变亮。
这一实验现象说明小丽的观点是错误的。
