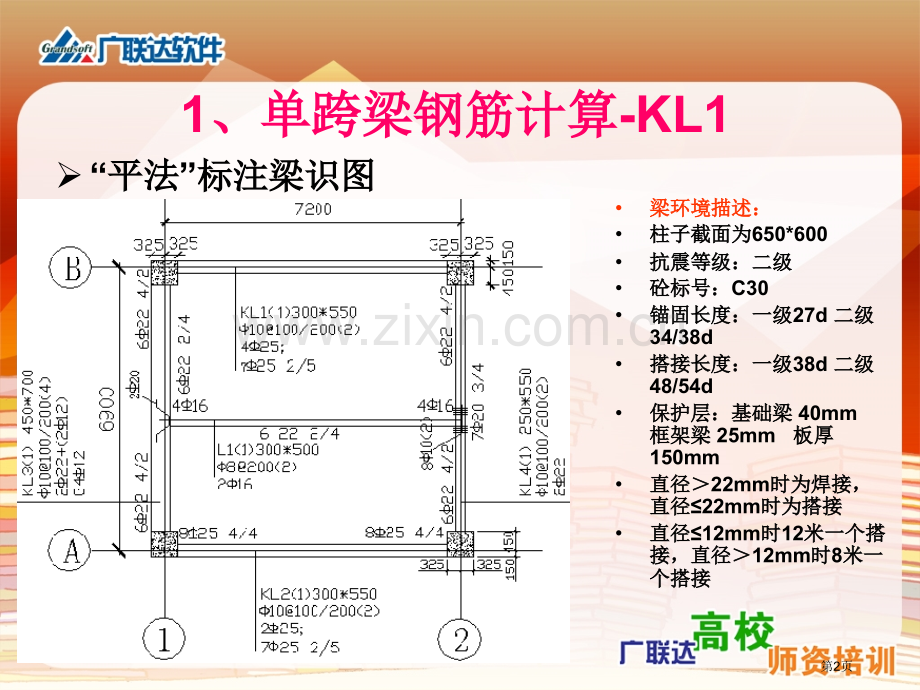

第四章第四章 梁钢筋计算梁钢筋计算第1页1、单跨梁钢筋计算、单跨梁钢筋计算-KL1“平法平法”标注梁识图标注梁识图梁环境描述：梁环境描述：柱子截面为柱子截面为650*600抗震等级：二级抗震等级：二级砼标号：砼标号：C30锚固长度：一级锚固长度：一级27d 二级二级 34/38d搭接长度：一级搭接长度：一级38d 二级二级 48/54d 保护层：基础梁保护层：基础梁 40mm 框架梁框架梁 25mm 板厚板厚150mm直径直径22mm时为焊接，时为焊接，直径直径22mm时为搭接时为搭接 直径直径12mm时时12米一个搭米一个搭接，直径接，直径12mm时时8米一米一个搭接个搭接第2页通常情况下梁钢筋有哪些？通常情况下梁钢筋有哪些？上：上部通长筋上：上部通长筋中中：侧面纵向钢筋结构或抗扭：侧面纵向钢筋结构或抗扭下下：下部钢筋：下部钢筋(通长筋或不通长通长筋或不通长)左左：左支座钢筋：左支座钢筋中中：架立钢筋或跨中钢筋：架立钢筋或跨中钢筋右右：右支座钢筋：右支座钢筋箍筋箍筋附加钢筋：吊筋、次梁加筋、加腋钢筋附加钢筋：吊筋、次梁加筋、加腋钢筋11第3页梁钢筋梁钢筋图纸标注6B25 4/22根贯通筋两根第一排负筋两根第二排负筋第4页1、单跨梁钢筋计算、单跨梁钢筋计算-KL11 1、上通筋计算、上通筋计算03G101-1 P54第5页1、单跨梁钢筋计算、单跨梁钢筋计算-KL11、上通筋计算、上通筋计算公式：长度净跨长公式：长度净跨长+左支座锚固左支座锚固+右支座锚固右支座锚固 左、右支座锚固长度取值判断：左、右支座锚固长度取值判断：p当当h hc c-保护层保护层(直锚长度直锚长度)L)LaEaE时，取时，取Max(LMax(LaEaE,0.5hc,0.5hc5d)5d)p当当h hc c-保护层保护层(直锚长度直锚长度)L)LaEaE时时,必须弯锚，必须弯锚，算法算法1 1：h hc c-保护层保护层15d15d算法算法2 2：取：取0.4L0.4LaEaE15d15d算法算法3 3：取：取Max(LMax(LaEaE,h,hc c-保护层保护层15d)15d)算法算法4 4：取：取Max(LMax(LaEaE,0.4L,0.4LaEaE15d)15d)第6页1、单跨梁钢筋计算、单跨梁钢筋计算-KL1左、右支座锚固长度取值判断：左、右支座锚固长度取值判断：50010-抗震节点图P186-189抗震节点图P306-307非抗震节点图P137-14103G101-1P5403G101-1P54第7页1、单跨梁钢筋计算、单跨梁钢筋计算-KL1左、右支座锚固长度取值判断：左、右支座锚固长度取值判断：左、右支座锚固长度取值判断：左、右支座锚固长度取值判断：p当当h hc c-保护层保护层(直锚长度直锚长度)L)LaEaE时，取时，取Max(LMax(LaEaE,0.5hc,0.5hc5d)5d)p当当h hc c-保护层保护层(直锚长度直锚长度)L)LaEaE时时,必须弯锚，必须弯锚，算法算法1 1：h hc c-保护层保护层15d15d第8页1、单跨梁钢筋计算、单跨梁钢筋计算-KL1下部通长钢筋计算下部通长钢筋计算长度长度=净跨长净跨长+左支座锚固左支座锚固+右支座锚固右支座锚固 左、右支座锚固同上左、右支座锚固同上 第9页1、单跨梁钢筋计算、单跨梁钢筋计算-KL1箍筋长度计算箍筋长度计算箍筋长度计算箍筋长度计算长度长度=(=(梁宽梁宽b-b-保护层保护层*2+d*2)*2+(*2+d*2)*2+(梁高梁高h-h-保护层保护层*2+d*2)*2+1.9d*2+max(10d,75mm)*2*2+d*2)*2+1.9d*2+max(10d,75mm)*2 第10页1、单跨梁钢筋计算、单跨梁钢筋计算-KL1箍筋根数计算箍筋根数计算03G101-1 P62、63根数根数=(=(左加密区长度左加密区长度-50)/-50)/加密间距加密间距+1)+(+1)+(非加密非加密区长度区长度/非加密间距非加密间距-1)+(-1)+(右加密区长度右加密区长度-50)/-50)/加加密间距密间距+1+1）第11页练习练习1 1、请用手工计算、请用手工计算KL1KL1钢筋钢筋2 2、用软件计算并查对工程量、用软件计算并查对工程量3 3、总结你所碰到问题、总结你所碰到问题第12页软件重点功效软件重点功效1 1、编辑梁原位标注、编辑梁原位标注2 2、原位标注、原位标注3 3、设置梁靠柱边、设置梁靠柱边4 4、梁、梁“节点设置节点设置”5 5、智能查错：正当性检验、智能查错：正当性检验F5F5第13页2、单跨梁钢筋计算、单跨梁钢筋计算-KL2KL2钢筋结构钢筋结构第14页2、单跨梁钢筋计算、单跨梁钢筋计算-KL2左、右支座负筋计算左、右支座负筋计算第一排长度第一排长度=左或右支座锚固左或右支座锚固+净跨长净跨长/3/3第二排长度第二排长度=左或右支座锚固左或右支座锚固+净跨长净跨长/4/4第15页练习练习1 1、请用手工计算、请用手工计算KL2KL2支座负筋支座负筋2 2、用软件计算并查对工程量、用软件计算并查对工程量第16页3、单跨梁钢筋计算、单跨梁钢筋计算-KL3KL3钢筋结构钢筋结构第17页3 3、单跨梁钢筋计算、单跨梁钢筋计算-KL3-KL3多肢箍计算多肢箍计算箍筋箍筋2 2计算方式与柱箍筋计算方式相同计算方式与柱箍筋计算方式相同第18页3 3、单跨梁钢筋计算、单跨梁钢筋计算-KL3-KL3架立筋计算架立筋计算架立筋长度架立筋长度=净跨长净跨长-净跨长净跨长/3*2/3*2150*2150*2注：当梁上部现有通长筋又有架立筋注：当梁上部现有通长筋又有架立筋时，其中架立筋搭接长度为时，其中架立筋搭接长度为150150第19页3 3、单跨梁钢筋计算、单跨梁钢筋计算-KL3-KL3侧面纵向结构或抗扭钢筋计算侧面纵向结构或抗扭钢筋计算03G101-1P2403G101-1P24、6262结构筋长度结构筋长度=净跨长净跨长+2*15d+2*15d 抗扭筋长度抗扭筋长度=净跨长净跨长+2*+2*锚固长度锚固长度（同框架梁下部纵筋）（同框架梁下部纵筋）第20页3 3、单跨梁钢筋计算、单跨梁钢筋计算-KL3-KL3拉筋计算拉筋计算03G101-1P3503G101-1P35、6262拉筋直径取值：梁宽拉筋直径取值：梁宽350350取取6mm6mm，350350取取8mm8mm拉筋长度拉筋长度=梁宽梁宽-2*-2*保护保护+2*1.9d+2*max(10d,75mm)+2d+2*1.9d+2*max(10d,75mm)+2d 拉筋根数拉筋根数=(=(净跨长净跨长-50*2)/-50*2)/非加密间距非加密间距*2+1)*2+1)*排数排数第21页3 3、单跨梁钢筋计算、单跨梁钢筋计算-KL3-KL3吊筋计算吊筋计算03G101-1P6203G101-1P62吊筋夹角取值：梁高吊筋夹角取值：梁高800800取取4545度，度，800800取取6060度度吊筋长度吊筋长度=次梁宽次梁宽+2*50+2*(+2*50+2*(梁高梁高-2-2保护层保护层)/)/正弦正弦4545度度（6060度）度）+2*20d+2*20d 第22页练习练习1 1、请用手工计算、请用手工计算KL3KL3支座箍筋、架立筋、结支座箍筋、架立筋、结构筋、拉筋、吊筋构筋、拉筋、吊筋2 2、用软件计算并查对工程量、用软件计算并查对工程量第23页4 4、单跨梁钢筋计算、单跨梁钢筋计算-KL4-KL4附加箍筋计算附加箍筋计算03G101-1P6203G101-1P62该区域梁正常箍筋或加密区箍筋照设第24页练习练习1 1、请用手工计算、请用手工计算KL4KL4附加箍筋附加箍筋2 2、用软件计算并查对工程量、用软件计算并查对工程量第25页4 4、单跨梁钢筋计算、单跨梁钢筋计算-L1-L1非框架梁端支座锚固长度计算非框架梁端支座锚固长度计算03G101-1P6503G101-1P65上部钢筋锚固同框架梁上部钢筋锚固同框架梁下部钢筋锚固取下部钢筋锚固取12d(La12d(La用于弧形梁用于弧形梁)非框架梁端支座负筋长度计算非框架梁端支座负筋长度计算端支座负筋长度端支座负筋长度=左支座锚固左支座锚固+净跨长净跨长/5/5第26页练习练习1 1、请用手工计算、请用手工计算L1L1箍筋、支座负筋和下部箍筋、支座负筋和下部钢筋钢筋2 2、用软件计算并查对工程量、用软件计算并查对工程量第27页5 5、双跨梁钢筋结构、双跨梁钢筋结构第28页5 5、双跨梁钢筋计算、双跨梁钢筋计算-KL1-KL1KL1中间支座负筋长度计算中间支座负筋长度计算第一排长度第一排长度=2*max(=2*max(第一跨第一跨,第二跨第二跨)净跨长净跨长/3+/3+支座宽支座宽第二排长度第二排长度=2*max(=2*max(第一跨第一跨,第二跨第二跨)净跨长净跨长/4+/4+支座宽支座宽第29页5 5、双跨梁钢筋计算、双跨梁钢筋计算-KL1-KL1KL1中间支座下部钢筋长度计算中间支座下部钢筋长度计算中间支座下部筋锚固长度中间支座下部筋锚固长度=max(0.5hc+5d,LaE)=max(0.5hc+5d,LaE)第30页练习练习1 1、请用手工计算、请用手工计算KL1KL1支座负筋和下部钢筋支座负筋和下部钢筋2 2、用软件计算并查对工程量、用软件计算并查对工程量3 3、总结你所碰到问题、总结你所碰到问题第31页6 6、双跨梁钢筋计算、双跨梁钢筋计算-KL2-KL2 03G101-1P61KL2中间支座下变截面结构中间支座下变截面结构1 1跨右支座下部筋锚固长度同端支座跨右支座下部筋锚固长度同端支座2 2跨左支座下部筋锚固长度跨左支座下部筋锚固长度L LaEaE第32页7 7、双跨梁钢筋计算、双跨梁钢筋计算-KL3-KL3 03G101-1P61KL3中间支座上变截面结构中间支座上变截面结构1 1跨右支座负筋锚固长度同端支座跨右支座负筋锚固长度同端支座2 2跨左支座负筋锚固长度跨左支座负筋锚固长度L LaEaE第33页练习练习1 1、请用手工计算、请用手工计算KL2KL2、KL3 KL3中间支座钢筋中间支座钢筋2 2、用软件计算并查对工程量、用软件计算并查对工程量第34页8 8、多跨梁钢筋计算、多跨梁钢筋计算多跨梁钢筋结构多跨梁钢筋结构第35页8 8、多跨梁钢筋计算、多跨梁钢筋计算-KL1-KL1多跨梁钢筋结构多跨梁钢筋结构第36页练习练习1 1、请用手工计算、请用手工计算KL1KL1钢筋钢筋2 2、用软件计算并查对工程量、用软件计算并查对工程量第37页1111、悬挑梁钢筋计算、悬挑梁钢筋计算单面悬挑梁表示方法单面悬挑梁表示方法第38页1111、悬挑梁钢筋计算、悬挑梁钢筋计算单面悬挑梁钢筋结构单面悬挑梁钢筋结构03G101-1P66当L4/HB时不将端部弯下第39页1111、悬挑梁钢筋计算、悬挑梁钢筋计算单面悬挑梁钢筋在软件中型号单面悬挑梁钢筋在软件中型号第40页练习练习1 1、请用手工计算单悬臂梁钢筋、请用手工计算单悬臂梁钢筋2 2、用软件计算并查对工程量、用软件计算并查对工程量第41页1212、屋面框架梁钢筋计算、屋面框架梁钢筋计算屋面框架梁平法标注屋面框架梁平法标注第42页1212、屋面框架梁钢筋计算、屋面框架梁钢筋计算屋面框架梁纵向钢筋结构屋面框架梁纵向钢筋结构43第43页1212、屋面框架梁钢筋计算、屋面框架梁钢筋计算屋面框架梁配筋结构图屋面框架梁配筋结构图03G101-P43、55、56结构屋面框架梁纵向钢筋结构（一）结构屋面框架梁纵向钢筋结构（一）结构屋面框架梁纵向钢筋结构（二）结构屋面框架梁纵向钢筋结构（二）第44页1212、屋面框架梁钢筋计算、屋面框架梁钢筋计算屋面框架梁箍筋结构屋面框架梁箍筋结构第45页练习练习1 1、请用手工计算、请用手工计算WKL1WKL1端支座钢筋端支座钢筋2 2、用软件计算并查对工程量、用软件计算并查对工程量第46页软件重点功效软件重点功效1 1、自动按名称识别梁类型、自动按名称识别梁类型2 2、属性自动记忆功效、属性自动记忆功效3 3、添加、删除支座、添加、删除支座4 4、应用到其它同名称梁、应用到其它同名称梁5 5、梁跨格式刷、梁跨数据刷、梁跨格式刷、梁跨数据刷6 6、分层梁、分层梁第47页小结小结计算梁钢筋时需要注意那些问题？计算梁钢筋时需要注意那些问题？你在应用软件计算梁钢筋时心得？你在应用软件计算梁钢筋时心得？第48页
