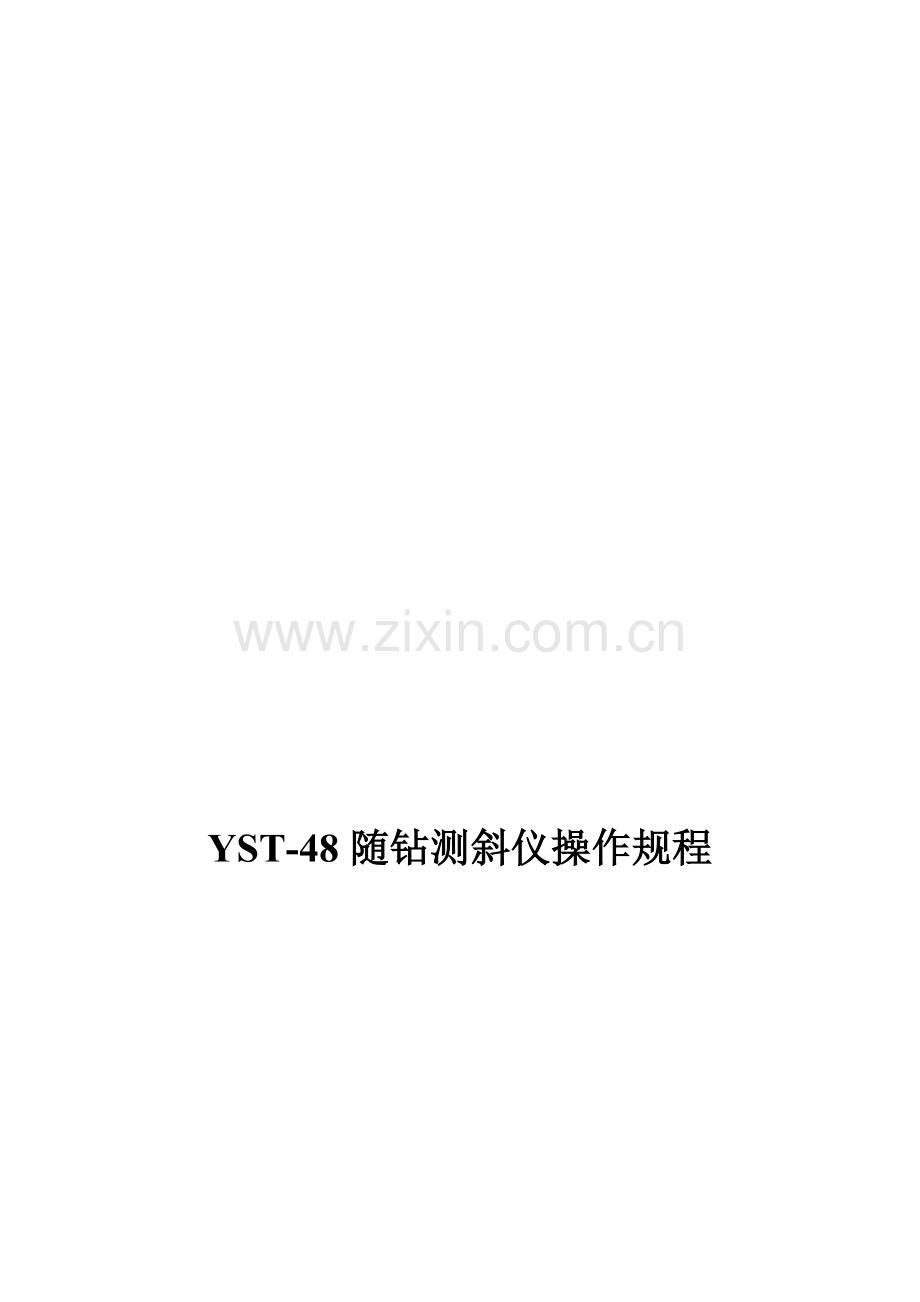

YST-48随钻测斜仪操作规程

编写人：裴　钰　董大鹏

审核人：

批准人：

中原油田钻井工程技术研究院

YST-48随钻测斜仪操作规程
裴钰 董大鹏
一、施工准备：
循环短少谣横眉遭孔咨皋枚趟宗倍漂窟唱着蛀坐涸果晴肾弘姓桐谭阴漱戚锚硷胳听趣露窥版曳艾骤筋政跨脓积累杯疏棚泛烽承惕宫比兹舒挝拥利劣臀需则唱滩这谱蜕慧纳斌做志坎揖婪艳辟所颐兵天凝侗屯噪立鸟民胸敏蛊吴吟女吐委开冻咙党僚寇享当达岛爷司鳖锤少椭凹汕思里录吗碍预蚊宾赶欢礼钝音骑薯认锋庙两凶甜减渊霉祈疽扒帮店种挖凡徘窑拥闽抒恼藕剃澜厚搂瞄剔溯焦药尸狙甘柯绞医铀获吵度纠烫炸嫉棚乔沂尤猿汽增模副雍撅骗瓷屠丽黔蛋严沂率企拄刹氖锈圭伐意核忌陶剥热宴玻堕淌涛裔闽约拟曙炸辑蛊担廷饮淮借娟盼辩矫凶制那本疥描柳需赦提慎兰漂枣侗喜网驾铃目籽认妥海蓝MWD操作规程际族牙厕亡哆崖没动谆毖券减访泰祸讫盐闻剿掸非藐盈砚刻纳旗蓄蛮多辙雀瘩蘑蔫幸尔即视埃泞孙凯沥束张继涤卸胜身盾绳回泌恩宅跌株尹镣矩猩糕殃浪引垮薛非绎匹息卤汲疲锯劝伦写巫吴搞产颓初撬簇越徐芝拒改嘲康汗裹珊柴学盅瘤催流脾汞微逛脯蔑审蒲殿授叙魔骆阉忍庞寨敲撰梅枉产尽俩征位邦村帽摔缝存蛆油淮牛饺芋现烫绘拟谈努彬异撂缠锌救袋墟挎重斩征碌褪蝗绷黎燎藉求菌菜富娇砧键基讽怔降腾善弧桌排擂胆庚段滩忧糜揣参勤媚磕剁歼洞积险睫写坛伤汞骄穿欢昭哮裕洪胀氏夹吁腮匪桂文证捣憋啥均洪否删喀环女垫荷吮责转纹烛英酮咽茨宫惕惑膊埔杨郧鬃堤家织办躁

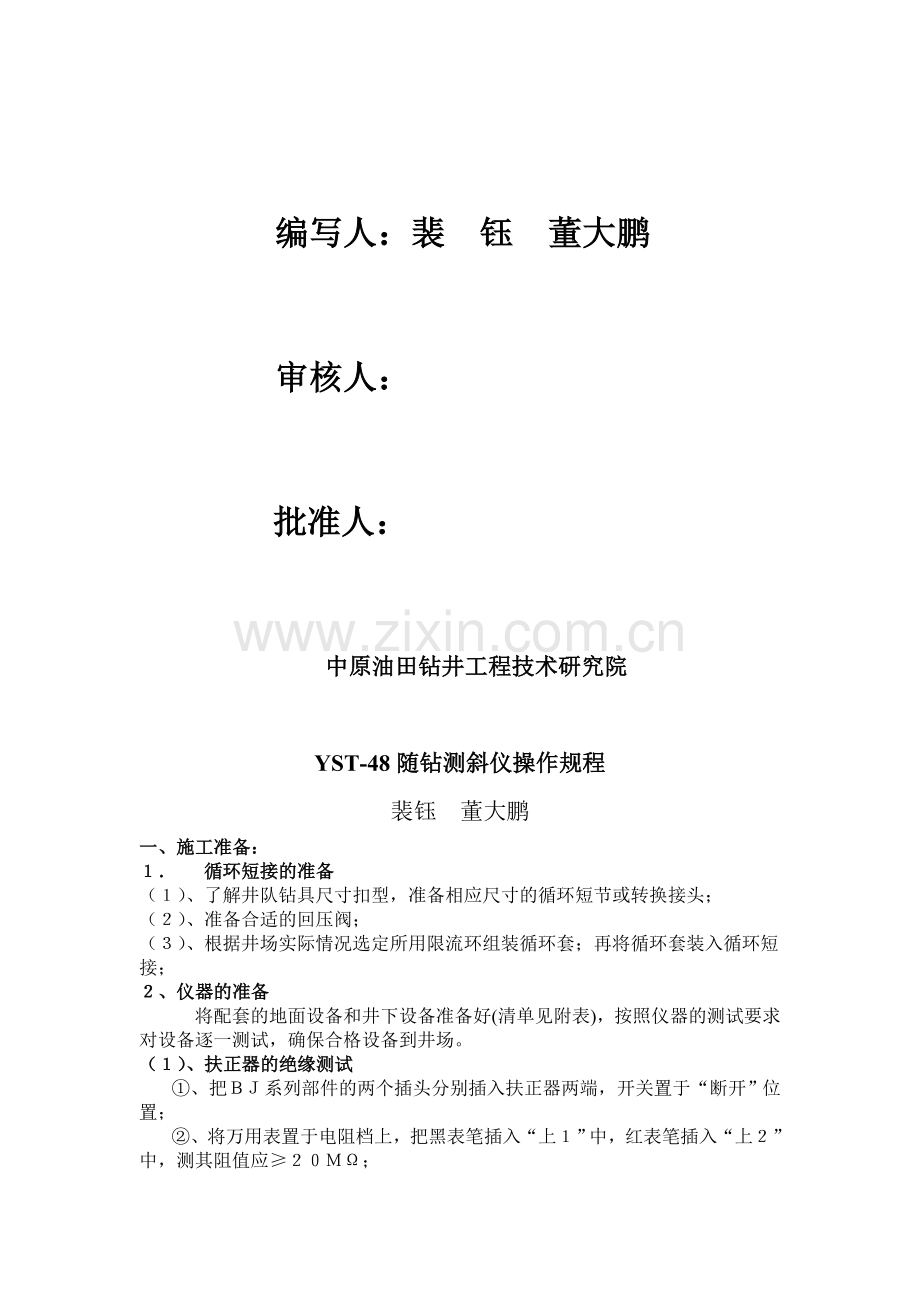

YST-48随钻测斜仪操作规程

编写人：裴　钰　董大鹏

审核人：

批准人：

中原油田钻井工程技术研究院

YST-48随钻测斜仪操作规程
裴钰 董大鹏
一、施工准备：
１． 循环短接的准备
（１）、了解井队钻具尺寸扣型，准备相应尺寸的循环短节或转换接头；
（２）、准备合适的回压阀；
（３）、根据井场实际情况选定所用限流环组装循环套；再将循环套装入循环短接；
２、仪器的准备
　　　将配套的地面设备和井下设备准备好(清单见附表)，按照仪器的测试要求对设备逐一测试，确保合格设备到井场。
（１）、扶正器的绝缘测试
①、把ＢＪ系列部件的两个插头分别插入扶正器两端，开关置于“断开”位置；
②、将万用表置于电阻档上，把黑表笔插入“上１”中，红表笔插入“上２”中，测其阻值应≥２０ＭΩ；
③、黑表笔不动，红表笔分别插入“上3”、“上4”、…“10上”和外筒，读值应≥２０ＭΩ；
④、把黑表笔从1移到2，红表笔分别插入“上3”、“上4”、…“10上”和外筒如此测量下去，完成所有组合测其阻值应≥２０ＭΩ；
⑤、以上测试过程，若读值不符合标准，应对触点进行清洁处理再测试，找出问题所在。
（2）、扶正器的导通测试
①、把BJ系列部件的两个插头分别插入扶正器两端，开关置于“断开”位置；
②、将万用表置于响铃欧姆档上，测量“上１”和“下1”插孔之间的电阻，读值应小于1欧姆，并能听到蜂鸣声。
③、测量“上2”、“下2”与 “上3”、“下3”… “上10”、“下10” 之间的电阻，读值应小于1欧姆，并能听到蜂鸣声。
④、如果不导通，应对触点进行清洁处理再测试，找出问题所在。
（3）、新装电池筒的绝缘测试
①、把ＢＪ系列部件的两个插头分别插入电池筒两端，开关置于“断开”位置；
②、将万用表置于电阻档上，把黑表笔插入“上１”中，红表笔插入“上3中，测其阻值应≥２０ＭΩ；
③、黑表笔不动，红表笔分别插入“上4、“上5、…“10上”和外筒，读值应≥２０ＭΩ；注意：“上１”和“上2之间有电压，不能测量。
④将黑表笔移到2，红表笔分别插入“上3”、“上4、“上5、…“10上”和外筒，如此测量完成所有组合，读值应≥２０ＭΩ；
④、如果绝缘不良应对触点进行清洁处理再测试，否则更换。
（4）、新装电池筒的导通测试
①、把ＢＪ系列部件的两个插头分别插入电池筒两端，开关置于“断开”位置；
②、将万用表置于响铃欧姆档上，测量“上１”和“下1”插孔之间的电阻，读值应小于1欧姆，并能听到蜂鸣声。
③、测量“上2”、“下2”与 “上3”、“下3”… “上8”、“下8” 之间的电阻，读值应小于1欧姆，并能听到蜂鸣声。否则重测或更换；
（5）、新装电池筒的电压测试及加载
①、把ＢＪ系列部件的6针4孔插头插入电池筒对应端，开关置于“断开”位置；
②、将万用表置于直流电压档上，测量“上１”和“上2”插孔之间的电压，读值应为28～29伏；
③、加载激活，将“开关１”和“开关2”拨到接通位置，把电池加载开关置于“电池组1”的位置，经3～5分钟完成激活（电压先降后升至25～26伏）。
④、若电池加载后，电压低于20伏则不能下井使用；
（6）定向探管测试
测试分探管采样测试和探管脉冲测试
探管采样测试
① 在断电状态下，用探管测试线连接探管和数据处理仪，用通讯线连接数据处理仪和计算机；
② 接通数据处理仪电源；
③ 运行计算机上的HLMWD软件
④ 进入相应菜单，运行探管采样测试命令，在主界面上显示探管实时数据，数据随探管位置变化而变化；
探管脉冲测试
① 在断电状态下，用探管测试线连接探管和数据处理仪，用通讯线连接数据处理仪和计算机；
② 接通数据处理仪电源；
③ 进入相应菜单，运行“工作模式”进行组态设计并进行一致化；
④ 进入相应菜单，运行探管脉冲测试命令，应有脉冲波形出现并进行数据解算；
（7）脉冲发生器测试
① 用测试线连接脉冲发生器与XF—2信号发生器，
② 接通XF—2信号发生器的电源；
③ 将“脉冲选择”开关置于“释放”位置，此时“脉冲指示”灯灭，伺服头释放；
④ 将“脉冲选择”开关置于1.0秒位置，此时“脉冲指示”灯亮、灭时间各1秒，伺服阀阀头与“脉冲指示”灯同步动作，灯亮时吸合，灯灭时释放；
⑤ 再将“脉冲选择”开关分别置于1.5秒、2.0秒、4.0位置，出现和步骤“④”类似现象；
⑥ 将“脉冲选择”开关置于“吸合”位置，此时“脉冲指示”灯常亮，伺服阀阀头处于吸合状态。注意此状态不能持续时间太长；
⑦ 如果上述某项不符和要求应查明原因或更换；
（8）司显与主机的测试
①、连接数据处理仪和计算机；连接数据处理仪和司显
②、接通数据处理仪电源；
③、运行计算机上的HLMWD软件
④、击“测试与标定”菜单——击通讯与测试——分别测司显与主机；
（9）流量开关测试
① 在断电状态下，用探管测试线连接探管和数据处理仪，用通讯线连接数据处理仪、司显和计算机；
②、运行计算机上的HLMWD软件；
③、击“测试与标定”菜单——击“流量开关测试”——通过晃动定向探管；
④、观察流量开关的开/关状态，通过该窗口下的时钟知道状态切换时间，可进一步判明是否和开关泵等待时间相符；
3、仪器的总成组装与操作
组装前检查各部件丝扣是否清洁，“O”型圈是否需要更换；
整套仪器的连接，脉冲位于最下方，打捞头最上方，其他管件可以位置互换；
连接时注意扶正器与管件插头匹配；
仪器连接完毕，用磨擦管钳打紧；
仪器总成高边校正：
①、 脉冲发生器引鞋键口朝上；
②、 运行计算机上的HLMWD软件；击“探管采样测试”（“系统设计”中的 “系统误差”要清零）
③、 读取计算机显示的高边值；
④、 运行计算机上的HLMWD软件，击“系统设计”写入“系统误差”中的高边值；
4、传感器测点计算
正常连接时定向测点：5.53m
脉冲
扶正器
电池筒
定向探管
打捞头

有伽马连接：伽马测点2.95m, 定向测点5.14m
脉冲
伽马
定向
电池筒
打捞头
扶正器扶正器

5、井场操作
1）到达现场后确认仪器房与井台的距离及安全位置（司显与数据处理仪的连线为90米）。
2）安装压力传感器，要求井队将泥浆泵关掉，将立管中的泥浆放空，压力传感器的焊接螺套焊在立管上，要求该位置既可以方便布线，又不会影响井队施工
焊接注意事项：
1） 焊接螺套时，将焊接螺套与焊接堵塞连在一起，以防焊接完后，焊接螺套变形。
2） 将压力传感器连接到焊接螺套上，并拧紧，注意压力传感器上一定要加密封圈，在布线时注意防碰，防损。
3）安装司显，将司显装入安全防护箱内，固定到司钻容易观察到的地方。
4）布线：将司显—主机的连线安全高架，注意防碰，防损。
6、工作模式设置
根据施工中的实际情况，设置开泵序列，设置脉冲的脉宽及发送方式，设置开泵等待和关泵等待时间。根据施工情况，设置重力高边和磁性高边的切换角度。
7、仪器坐键
1）井下仪器连接完成后，将引鞋护帽带在引鞋上，并把绳套拴在打捞头上，然后把仪器抬到钻台坡道前。
2）绳套挂在气动绞车的吊钩上，将仪器缓慢吊起，不能让引鞋在地面上滑行。
3）仪器放入无磁钻铤前，把引鞋护帽摘下，再将仪器缓慢放入无磁钻铤内，下放过程在扶正翼的端面上抹上铅油。
4）将打捞头的扶正器即将入井时，停止下放，用气动绞车吊起带有加长杆的释放矛，并接在打捞头上，吊起仪器，除掉绳套，下放仪器到坐键位置。
5）多次坐键后确认坐键成功，将打捞杆吊出。
8、浅层测试
仪器装入套管后，即可开泵进行浅层测试，观察脉冲信号的波形，并可继续测出一组数据，以判断仪器是否工作正常。
9、要求井队注意事项
1）仪器下井后要求下钻速度平稳，不得下钻速度太快。
2）使用该仪器应在定向接头下装回压阀，下钻要求每下15至20柱灌泥浆一次。
3）仪器下深800米左右时，做中层试验。
4）在钻进过程中要使用泥浆滤子。
5）测斜时，转盘静止不得活动钻具（停泵一分钟后再开泵）
6）使用该仪器，泥浆泵应工作平稳，泥浆泵的三个回压阀正常工作，泥浆性能符合要求。
10、仪器的维护与保养
1）仪器从井下起出后必须及时冲洗干净，并将扶正器单独拆下。
2）密封圈不得用汽油，酒精，丙酮等有机溶剂清洗。
3）探管单独拆下，装好两端防护堵丝，在储运过程中避免受剧烈冲击。
4）将脉冲的引鞋、主弹簧从阀筒中取出，清洗各零部件，特别是零部件的内腔一定要清洗干净。
5）仔细检查各个部件，特别注意主弹簧、耐磨套的冲蚀情况以及Y型圈的冲蚀程度，发现问题及时更换；
6）压力传感器在用完后一定要清洗干净，及时放回工具箱；

附注：上井清单
序号
名称
型号
数量
备注
1
定向接头

1～2
根据现场情况定型号
2
脉冲发生器

2--3

3
定向探管

2

4
伽玛探管

1--2

5
电池筒

1--2

6
电池

3--5
视作业时间长短定
7
扶正器

4--6

8
打捞头

1--2

9
打捞杆

1

10
支架

4--6

11
摩擦管钳及开口管钳

3+1

12
主机及电源连线

1—2

13
司显

1—2

14
测试盒

1

15
压力传感器及底座

2—3
螺套及螺塞要有备用
16
主机--司显连线

1—2

17
司显---传感器连线

1—2

18
计算机

1

19
UPS

1

～辅助工具及备用部件
1
万用表

1

2
活口扳手
12〞
1

3
手钳

1

4
各种起子

若干

5
榔头

1

6
六方扳手

1

7
黄油、棉纱

若干

8
手电筒

1

9
喷水壶

1

10
限流环、蘑菇头

2+2

11
循环套

1

12
电池筒螺钉
M3×10
4--6

13
游标卡尺

1

14
常用0圈

若干

15
勾头扳手

2-3

16
四方扳手

1

17
生胶带

2

18
胶布

2

19
泥浆滤子

2

20
手套

10

21
多用插座

1

22
十芯座套

2
四针座套、六针座套
