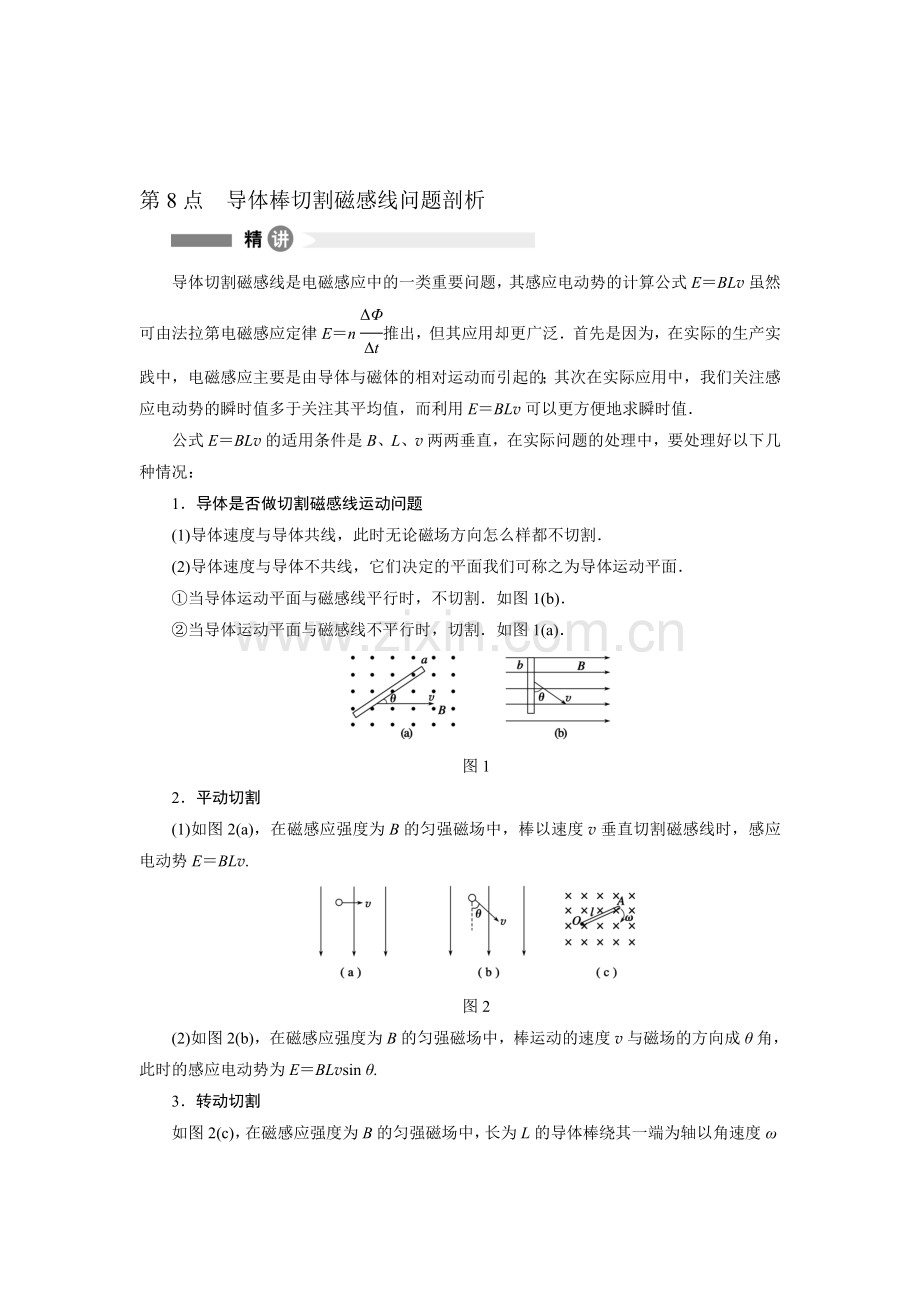

第8点　导体棒切割磁感线问题剖析

导体切割磁感线是电磁感应中的一类重要问题，其感应电动势的计算公式E＝BLv虽然可由法拉第电磁感应定律E＝n推出，但其应用却更广泛．首先是因为，在实际的生产实践中，电磁感应主要是由导体与磁体的相对运动而引起的；其次在实际应用中，我们关注感应电动势的瞬时值多于关注其平均值，而利用E＝BLv可以更方便地求瞬时值．
公式E＝BLv的适用条件是B、L、v两两垂直，在实际问题的处理中，要处理好以下几种情况：
1．导体是否做切割磁感线运动问题
(1)导体速度与导体共线，此时无论磁场方向怎么样都不切割．
(2)导体速度与导体不共线，它们决定的平面我们可称之为导体运动平面．
①当导体运动平面与磁感线平行时，不切割．如图1(b)．
②当导体运动平面与磁感线不平行时，切割．如图1(a)．

图1
2．平动切割
(1)如图2(a)，在磁感应强度为B的匀强磁场中，棒以速度v垂直切割磁感线时，感应电动势E＝BLv.

图2
(2)如图2(b)，在磁感应强度为B的匀强磁场中，棒运动的速度v与磁场的方向成θ角，此时的感应电动势为E＝BLvsin θ.
3．转动切割
如图2(c)，在磁感应强度为B的匀强磁场中，长为L的导体棒绕其一端为轴以角速度ω匀速转动，此时产生的感应电动势E＝BωL2.

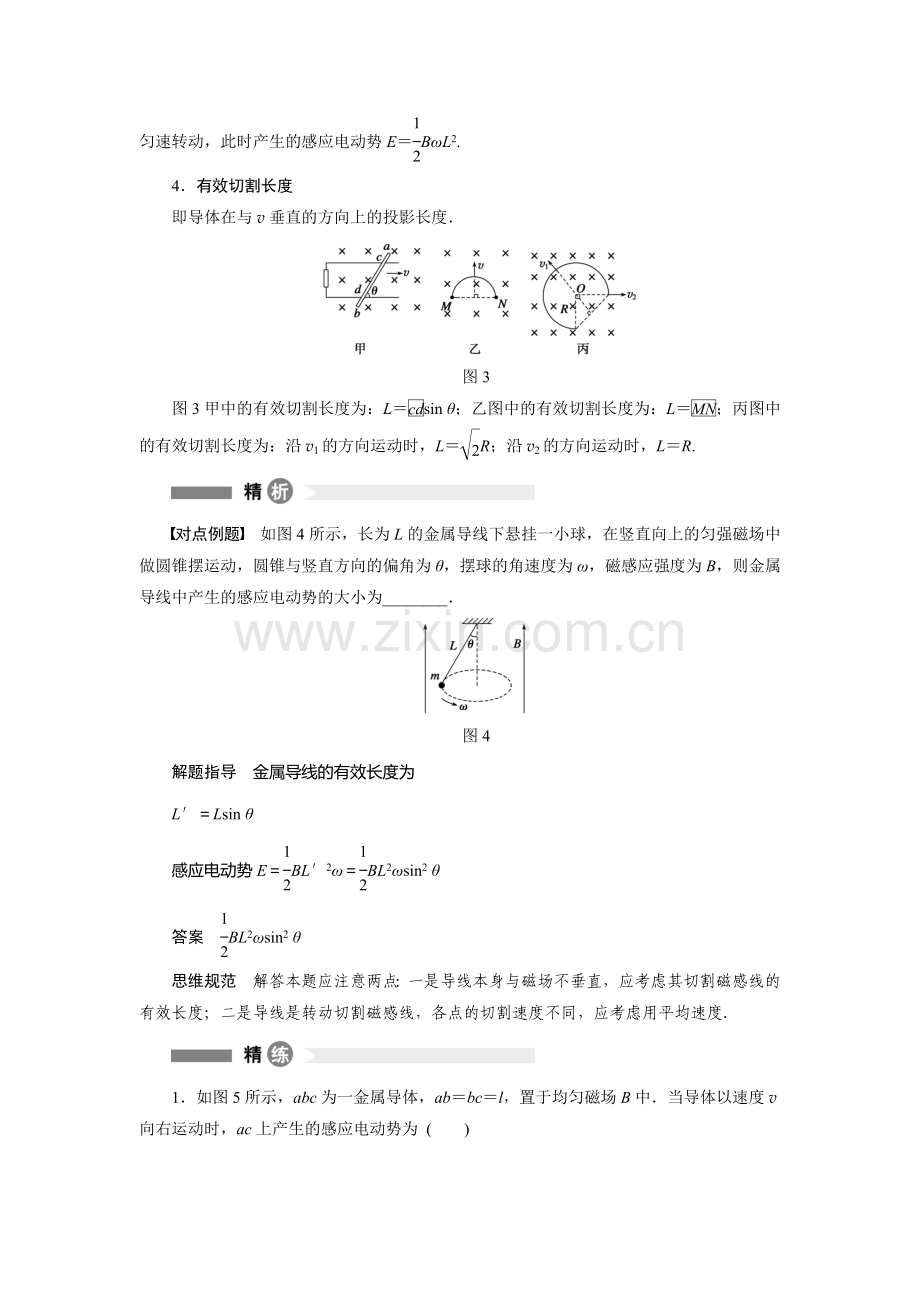

4．有效切割长度
即导体在与v垂直的方向上的投影长度．

图3
图3甲中的有效切割长度为：L＝sin θ；乙图中的有效切割长度为：L＝；丙图中的有效切割长度为：沿v1的方向运动时，L＝R；沿v2的方向运动时，L＝R.

对点例题　如图4所示，长为L的金属导线下悬挂一小球，在竖直向上的匀强磁场中做圆锥摆运动，圆锥与竖直方向的偏角为θ，摆球的角速度为ω，磁感应强度为B，则金属导线中产生的感应电动势的大小为________．

图4
解题指导　金属导线的有效长度为
L′＝Lsin θ
感应电动势E＝BL′2ω＝BL2ωsin2 θ
答案　BL2ωsin2 θ
思维规范　解答本题应注意两点：一是导线本身与磁场不垂直，应考虑其切割磁感线的有效长度；二是导线是转动切割磁感线，各点的切割速度不同，应考虑用平均速度．

1．如图5所示，abc为一金属导体，ab＝bc＝l，置于均匀磁场B中．当导体以速度v向右运动时，ac上产生的感应电动势为 (　　)

图5
A．Blv B.Blv
C.Blv D．Blv＋Blv
答案　B
解析　ab边不切割磁感线，bc边在竖直方向的分量可视为切割磁感线的有效长度，根据感应电动势公式得E＝Blvsin 60°＝Blv，答案为B.
2．如图6所示，两个相邻的有界匀强磁场区域，方向相反，且垂直纸面，磁感应强度的大小均为B，以磁场区左边界为y轴建立坐标系，磁场区域在y轴方向足够长，在x轴方向宽度均为a.矩形导线框ABCD的CD边与y轴重合，AD边长为a.线框从图示位置水平向右匀速穿过两磁场区域，且线框平面始终保持与磁场垂直，线框中感应电流i与线框移动距离x的关系图像正确的是(以逆时针方向为电流的正方向)(　　)

图6

答案　C
解析　在CD边进入磁场后，根据右手定则可得产生的感应电流由D指向C，所以为正，产生的电流大小设为I，当AB边进入磁场后，CD进入右边磁场，两边切割磁感线，所以产生的电流大小为2I，根据楞次定律产生的感应电流方向为顺时针，所以选C.
