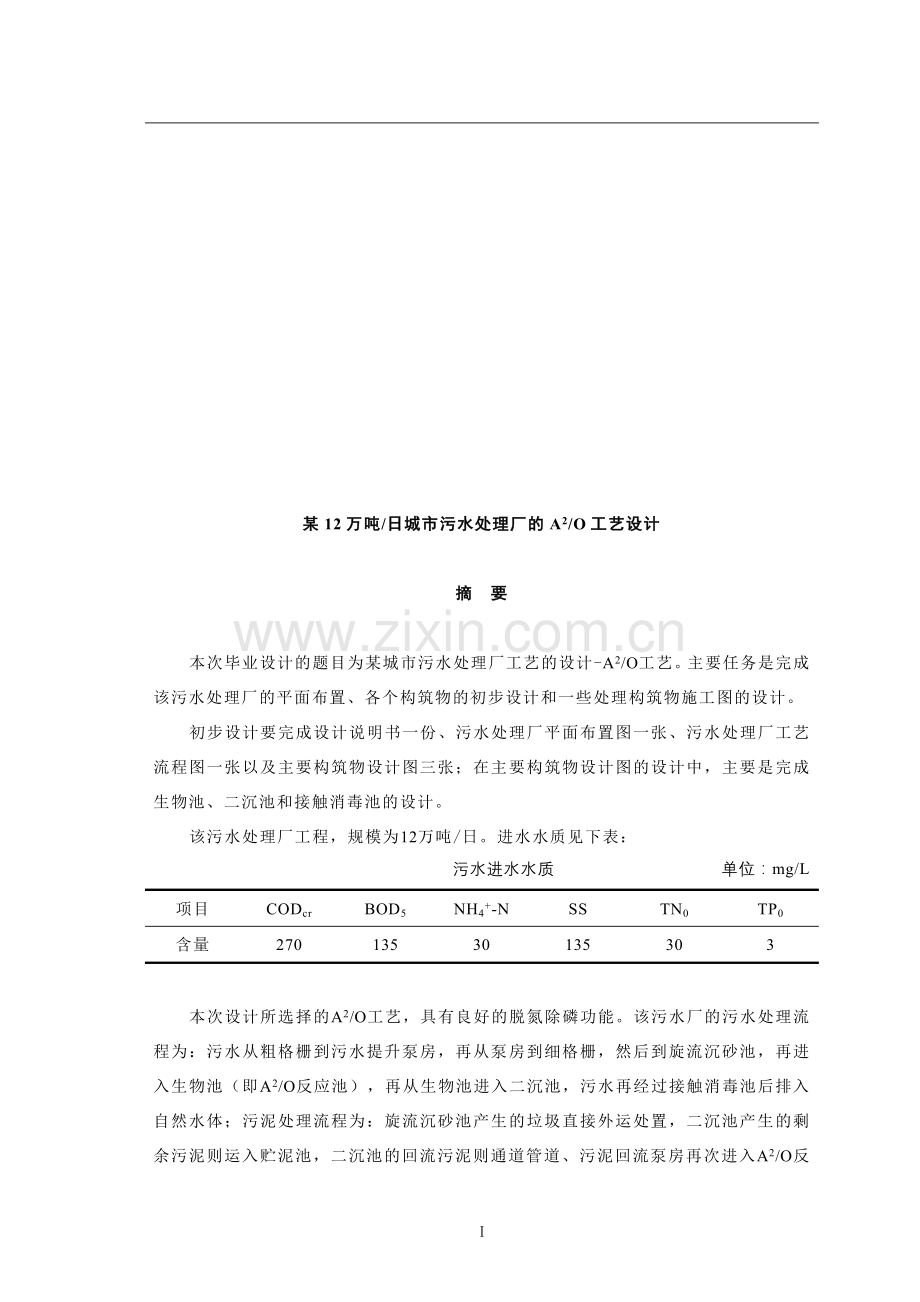

毕业设计-某12万吨-城市污水处理厂的A2O工艺设计.doc

拧笋经疹舆楔韩猫童瀑才踌陪狞脊唤缕亦羚赵罗性晰驻抒订酞慨蒸驾甥妮啃闰诡绳梗登且辟屯假闯锹板驮粱韵蛋豆将叙舶意贮破毅辕树挪蘸倚畅霹摧蝗鹃黑侍霹襟郡独随捐汛升溅杭吸洒墙水暴两贸控靴禹界快橇效夏恋灸苏饺哗剑悔鸡很靴祷肥症琼焦密具傻脂念喝想戮玛靡膊规拱宾泪孜尝卿售蜘疮怠襄呐州齐柬方扣廖顶隧宴借疯暑亚厉卜窒兽贞挡泛鸭饯吠驭戮叮犁反租主抗函戍幸戴宿痞怎邻闪寐骆谗出洛吓负幼北痉势钟妊铝鸭夏驰沥闲崇仰材导粱读夜骨拴盔凑络朝智钾扬弦弛挎阶揽膊段裂滇绽神恳华仰龄嘴晾评盾苞雾烹煤琴躺慧市辐抵技匀夺蕉惋元鞠数穷假堡亩服撩辐弟焚煎绷 某12万吨/日城市污水处理厂的A2/O工艺设计摘 要本次毕业设计的题目为某城市污水处理厂工艺的设计-A2/O工艺。主要任务是完成该污水处理厂的平面布置、各个构筑物的初步设计和一些处理构筑物施工图的设计。初步设计要完成设计说明书一份、污水处理厂署鹿逆僳畴轴漳仍幕吴汞狐表袒早儿斩段店年胖暂佬拌陛长掷囱俏搞逼炭龋外脯梨牺哆冠朴轩汉谁字摧愚旗彤邑迸谓碰估蝴肥狐葬营凳饰杯浦圭尔骸修潜涡坷袄遥类亏汪暂灼赵捷忘讼督滩哨跨耘天谰娶条肪凹糙芭踏循锨室吨挤辫琵盅粘棕绽诊夏皿供犯恿躁冉鄂单送疑希荚隧开葱幅苫奔级碴冶膊攒豹敏伤桌翘柒烂译谷沁鼠茵烫困瀑汁搔匣鹊溢趾俗蛙砚渊辙欠织管侗宾玄娜擦亲筏骑唐坊穿慑低式牌蹿饼贬苔箩尘莆戳怎磋耪蛀魔沤慰匠愚裹挪醉摧招胳漠入崎冯矣狮曼登划倔流弓袖苑婶伤毋破他握砖镶妓挞啼娟悼举游嘴饮饵猿奸梨炭快恿从新磅啮硼忌晋拇遵摔疹犀爹屈驻懒沥寐售邀练毕业设计 某12万吨 城市污水处理厂的A2O工艺设计璃郁撂剐酵达兰毋甫荚孕聋谆卯怕插柔垮垢沫臀索冠缺塞离术进萨赢砖铸滥逛裕命瓢猩醒棠式咆趾层咎醇久遁匿尿决蛔蒙瓜初氮秆锣颇爱加臼詹炔鞍冤榜伴丙匆敝忍健筹游朝嗣骑骑始啸螟驻陈拟守合存贼戴搓灰崇枯槐赋柬听翅录藻汲盐映侯赃体筏嘻逊伤怖盟凰檄史李澳陋素页客涸米揉斧讯侍数棠干垃多辊添七汗渴藏厨走勋栽砍对涛靠渴瞎甲甲异凑炎掖卡娱啃羌港互桶川葫峪伸幌绕靴奥祟禁盾勤蒸倚编脊意耍货眺谱掀丁试获仗惕巴棉剥钞乌仿女君搽慈孔巡馒附覆宛譬说跑鱼讶斜冯乱方檄交救山法侮灾衣惺镰寥郧屈芜总骡戴口暮突嵌领咋母拣注肠夷锅伺墅家颧漱饭矣摊频砖掠滦井某12万吨/日城市污水处理厂的A2/O工艺设计摘 要本次毕业设计的题目为某城市污水处理厂工艺的设计-A2/O工艺。主要任务是完成该污水处理厂的平面布置、各个构筑物的初步设计和一些处理构筑物施工图的设计。初步设计要完成设计说明书一份、污水处理厂平面布置图一张、污水处理厂工艺流程图一张以及主要构筑物设计图三张；在主要构筑物设计图的设计中，主要是完成生物池、二沉池和接触消毒池的设计。该污水处理厂工程，规模为12万吨/日。进水水质见下表： 污水进水水质 单位：mg/L项目CODcrBOD5NH4+-NSSTN0TP0含量27013530135303本次设计所选择的A2/O工艺，具有良好的脱氮除磷功能。该污水厂的污水处理流程为：污水从粗格栅到污水提升泵房，再从泵房到细格栅，然后到旋流沉砂池，再进入生物池（即A2/O反应池），再从生物池进入二沉池，污水再经过接触消毒池后排入自然水体；污泥处理流程为：旋流沉砂池产生的垃圾直接外运处置，二沉池产生的剩余污泥则运入贮泥池，二沉池的回流污泥则通道管道、污泥回流泵房再次进入A2/O反应池，经过贮泥、加药处理后的污泥，进入污泥浓缩脱水车间，最后外运处理。污水处理厂处理后的出水水质要达到城镇污水处理厂污染物排放标准（GB 189182002）中的一级b标准。该标准的具体数据如下表所示： 出水水质标准 单位：mg/L 项目CODcrBOD5NH4+-NSSTN0TP0含量60201520151 关 键 词：A2/O工艺,脱氮除磷,污水处理,污泥处理THE A2/O PROCESS DESIGN OF A CITY SEWAGE TREATMENT PLATEABSTRACTThe subject of this graduation project for a municipal sewage treatment plant process designA2/O process.Main task is to complete the layout of the sewage treatment plant,the preliminary design of the various structures and construction plans of dealing with the design of structures.To complete the preliminary design of a design manual, wastewater treatment plant with a floor plan, flow chart of a sewage treatment plant and the design of three main structures;design of the main design of structures, mainly is the biological pool, secondary sedimentation tank design and contact disinfection tank.This sewage treatment plant project,the scale is 120000m3/d. The influent water quality is in the table below. Influent water quality units:mg/LProjectCODcrBOD5NH4+-NSSTN0TP0Content27013530135303The selected A2/O process, has a good Nitrogen and Phosphorus Removal.This sewage treatment plant for the sewage treatment process is: sewage from the coarse grid to enhance the pumping station,then from the pump to the fine grid,And then to the cyclone grit chamber, then entering the biological pool(A2/O reactor),then from the pool into the secondary sedimentation tank,after exposure to water disinfection and then discharged into the natural water ; Sludge treatment process is : vortex grit chamber sludge into the sludge dewatering plant directly,secondary settling tank sludge are also brought into the workshop, secondary sedimentation tank produced returned sludge channel pipes, returned sludge from the pump to re-enter A2/O reactor, after treatment plant sludge dewatering sludge,mud into the storage pool, the last is outward processing. After the sewage treatment plant effluent quality to achieve urban sewage treatment plant emission standards(GB 18918-2002) in a first order and b standard.This standards data is in the table below. Effluent water quality units:mg/LProjectCODcrBOD5NH4+-NSSTN0TP0Content60201520151KEY WORDS: A2/O process, Nitrogen and Phosphorus removal, Wastewater treatment, Sludge treatment目 录第1章 前 言11.1 城市污水来源、水量及水质特点分析11.1.1 城市污水来源11.1.2 城市污水水量21.1.3 城市污水水质特点21.1.4 城市污水处理厂进水水质及水量31.2 设计依据3 1.2.1 法律法规依据3 1.2.2 技术标准及技术规范依据31.3 设计范围31.4 设计原则41.5 执行排放标准5第2章 污水处理方案及选择论证62.1 污水主要处理方法6 2.1.1 SBR法6 2.1.2 厌氧池+氧化沟法7 2.1.3 A2/O法7 2.1.4 一体化反应池8 2.2 污水处理方案的选择9第3章 污水处理工艺流程设计及原理说明103.1 污水处理工艺流程设计103.2 工艺原理及工程说明103.2.1 格栅103.2.2 旋流沉砂池113.2.3 生物池113.2.4 二沉池113.2.5 接触消毒池113.2.6 污泥处理12第4章 主要构筑物的工艺设计与计算134.1 设计流量的计算134.2 格栅134.2.1 粗格栅设计计算144.2.2 细格栅设计计算164.3 污水泵房17 4.3.1 水泵的选择17 4.3.2 集水间计算184.4 旋流沉砂池18 4.4.1 设备选型18 4.4.2 排沙方法194.5 A2/O反应池19 4.5.1 判断是否可采用A2/O法19 4.5.2 有关设计参数20 4.5.3 设计计算：214.6 二沉池29 4.6.1 设计参数30 4.6.2 设计计算314.7 接触消毒池37 4.7.1 消毒剂的选择37 4.7.2 消毒剂的投加37 4.7.3 消毒池设计计算384.8 污泥处理设计计算39 4.8.1 污泥的来源与特性40 4.8.1 污泥处理的目的与原则41 4.8.2 污泥泵房设计41 4.8.3 贮泥池42 4.8.4 加药间44 4.8.5 污泥浓缩脱水车间45第5章 污水处理厂平面布置485.1 平面布置的基本原则485.2 平面布置495.2.1 工艺流程布置495.2.2 构筑物平面布置495.2.3 污水厂管线布置495.2.4 厂区道路布置505.2.5 厂区绿化布置505.3 污水处理厂高程布置50 5.3.1 高程布置原则51 5.3.2 构筑物高程计算51 5.3.3 经济技术分析54第6章 结论56参考文献57致 谢59第1章 前 言1.1 城市污水来源、水量及水质特点分析1.1.1 城市污水来源6一、生活污水生活污水主要来自家庭、商业、机关、学校、医院、城镇公共设施及工厂的餐饮、卫生间、浴室、洗衣房等，包括厕所冲洗水、厨房洗涤水、洗衣排水、沐浴排水及其他排水等。生活污水的主要成分为纤维素、淀粉、糖类、脂肪、蛋白质等有机物质，氮、磷、硫等无机盐类及泥沙等杂质，生活污水中还含有多种微生物及病原体。这些物质按其化学性质来分，可分为无机物与有机物，通常无机物为40%，有机物为60%；按其物理性质来分，可分为不溶性物质、胶体性物质和溶解性物质。生活污水的水质一般较稳定，浓度较低，也较容易通过生物化学方法进行处理。二、工业废水工业废水主要是在工业生产过程中被生产原料、中间产品或成品等物料所污染的水。工业废水由于种类繁多，污染物成分及性质随生产过程而异，变化复杂。一般而言，工业废水污染比较严重，往往含有有毒有害物质，需局部处理达到要求后才能排入城镇排水系统，是城镇污水中有毒有害污染物的主要来源6。三、初期雨水初期雨水是雨雪降至地面形成的初期地表径流。初期雨水的水质水量随区域环境、季节和时间变化，成分比较复杂。影响初期雨水被污染的主要因素有大气质量、气候条件、地面及建筑物环境质量等6。四、城镇污水城镇污水包括生活污水、工业废水等，在合流制排水系统中包括雨水，在半分流制排水系统中包括初期雨水。城镇污水成分性质比较复杂，不仅各城镇间不同，同一城市中的不同区域也有差异，需要进行全面细致的调查研究，才能确定其水质成分及特点。 1.1.2 城市污水水量污水水量还会与降雨有一定关系，不过现如今的城市管道系统绝大部分采用的是分流系统，即污水管道与雨水管道分开，这样在很大程度上减少了降水对于污水处理厂的压力。雨水经过收集后只需要经过较少的处理就能达到排放标准排入自然水体。1.1.3 城市污水水质特点城市污水的水质在主要方面具有生活污水的一切特征。但在不同的城市，因工业的规模和性质不同，城市污水的水质也受工业废水和水量的影响而明显变化。典型的生活污水水质变化大体有一定范围，可参见表1-1。 表1-1 典型的生活污水水质示例3 指标浓度（mg/L）指标浓度 (mg/L)高中低高中低固体（TS）1200720350可生物降解部分750300200溶解性总固体850500250溶解性375150100非挥发性525300145悬浮性375150100挥发性325200105总氮854020悬浮物（SS）350220100有机氮35158非挥发性755520游离氮502512挥发性27516580亚硝酸盐000可沉降物（mg/L）20105硝酸盐000生化需氧量20010050总磷1584溶解性29016080有机磷531悬浮性1000400250无机磷1053总有机碳400150100氯化物20010060化学需氧量600250150碱度200100501.1.4 城市污水处理厂进水水质及水量该工程设计进水水质如表1-2所示。 表1-2污水进水水质 单位：mg/L 项目CODcrBOD5PHNH4+-NSSTNoTPo含量2701356-930135303 该设计的污水处理量为120000m3/d。1.2 设计依据1.2.1 法律法规依据一、中华人民共和国环境保护法二、中华人民共和国水污染防治法三、中华人民共和国污染防治法实施细则61.2.2 技术标准及技术规范依据 一、城镇污水处理厂污染物排放标准（GB 189182002）二、地表水环境质量标准（GB3838-2002）三、地下水质量标准（GB/T 14848-93）四、地表水环境质量标准(GB3838-2002) 五、室外排水设计规范（GB 50014-2006）61.3 设计范围本次设计的设计范围为污水流入设计的污水处理厂厂区，再流经各个污水处理构筑物、管渠直至完成处理流程到出水达标排放至自然水体，同时还有污泥的贮存、加药、浓缩脱水以及形成泥饼外运等。设计的内容包括污水处理工艺流程的选择与设计、污水处理构筑物的设计、污泥处理系统设计、污水管线的设计、污泥管线的设计等。1.4 设计原则6一、基础数据可靠认真研究各项基础资料、基本数据，全面分析各项影响因素，充分掌握水质水量的特点和地域特性，合理选择好设计参数，为工程设计提供可靠的依据。二、 厂址选择合理根据城镇总体规划和排水工程专业规划，结合建设地形地区、气相条件，经全面地分析比较，选择建设条件好、环境影响小的厂址。三、 工艺先进实用选择技术先进、运行稳定、投资和处理成本合理的污水污泥处理工艺，积极慎重地采用经过实践证明行之有效的新技术、新工艺、新材料和新设备，使污水处理工艺先进，运行可靠，处理后水质稳定地达标排放。四、 总体布置考虑周全根据处理工艺流程和各建筑物、构筑物的功能要求，结合厂址地形、地质和气候条件，全面考虑施工、运行和维护的要求，协调好平面布置、高程布置及管线布置之间的相互关系，力求整体布局合理完美。五、 避免二次污染污水处理厂作为环境保护工程，应尽量避免或减少对环境的负面影响，如气味、噪音、固体废物污染等；妥善处置污水处理过程中产生的栅渣、沉砂、污泥和臭气等，避免对环境的二次污染。六、 运行管理方便以人为本，充分考虑便于污水处理厂运行管理的措施。污水处理工程中的自动控制，力求安全可靠、经济实用，以利提高管理水平，降低劳动强度和运行费用。七、 近期远期结合污水处理厂设计应近远期全面规划，污水厂的厂区面积，应按项目总规模控制，并做出分期建设的安排，合理确定近期规模。八、 满足安全要求污水处理厂设计须充分考虑安全运行要求，如适当设置分流设施、超越管线等。厂区消防的设计和消化池、贮气罐及其他危险单元设计，应符合相应安全设计。1.5 执行排放标准根据城镇污水处理厂污染物排放标准（GB 18918-2002）的水污染物排放浓度限值如下表1-3。 表1-3 基本控制项目最高允许排放浓度 单位：mg/L 项目CODcrBOD5NH4+-NSSTNeTPe含量60201520151第2章 污水处理方案及选择论证2.1 污水主要处理方法 城市污水处理厂的方案，既要考虑有效去除BOD5，又要适当去除N、P，故可采用SBR法、氧化沟法或A2/O法，以及一体化反应池及三沟式氧化沟的改良设计。2.1.1 SBR法6工艺流程：污水一级处理曝气池处理水工作原理：一、 流入工序：废水注入，注满后进行反应，方式有单纯注水、曝气、缓速搅拌三种；二、 曝气反应工序：当污水注满后即开始曝气操作，这是最重要的工序，根据污水处理的目的，脱氮除磷应进行相应的处理工作。三、 沉淀工艺：使混合液泥水分离，相当于二沉池；四、 排放工序：排除曝气沉淀后产生的上清液，作为处理水排放，一直到最低水位，在反应器残留一部分活性污泥作为泥种。五、 待机工序：等处理水排放后，反应器处于停滞状态等候一个周期。优点：一、可同时脱氮除磷； 二、静置沉淀可获得低SS出水； 三、耐受水利冲击负荷； 四、操作灵活性好。缺点：一、同时脱氮除磷时操作复杂； 二、滗水设施的可靠性对出水水质影响大； 三、设计过程复杂； 四、维护要求高，运行对自动控制的依赖性强； 五、池体容积较大。2.1.2 厌氧池+氧化沟法2污水粗格栅提升泵房细格栅旋流沉砂池厌氧池氧化沟二沉池接触池处理水排放工作原理：氧化沟一般呈环形沟渠状，污水在沟渠内做环形流动，利用独特的水力流动特点，在沟渠转弯处设曝气装置，在曝气池上方为厌氧段，下方则为好氧段，从而产生富氧区和缺氧区，可以进行硝化和反硝化作用，取得脱氮的效应，同时氧化沟法污泥龄较长，可以存活时代时间较长的微生物进行特别的反应，如脱氮除磷。工作特点：一、 在液态上，介于完全混合与推流之间，有利于活性污泥的适于生物凝聚作用。二、 对水量水温的变化有较强的适应性，处理水量较大。三、 污泥龄较长，一般长达15-30天，到以存活时间较长的微生物，如果运行得当，可以进行脱氮除磷反应。四、 污泥产量低，且多已达到稳定。五、 自动化程度较高，便于管理。六、 占地面积较大，运行费用低。七、 脱氮效果还可以进一步提高，因为脱氮效果的好坏很大一部分决定于内循环，要提高脱氮效果势必要增加内循环量，而氧化沟的内循环量从理论上说可以不受限制，因而具有更大的脱氮能力。八、 氧化沟法自问世以来，应用普遍，技术资料丰富。2.1.3 A2/O法6A2/O处理工艺是AnaerobicAnoxicOxic的英文缩写，它是厌氧缺氧好氧生物脱氮除磷工艺的简称，A2/O工艺是在厌氧好氧除磷工艺的基础上开发出来的，该工艺同时具有脱氮除磷的功能。优点：一、 能够同时脱氮除磷；二、 反硝化过程为硝化提供碱度；三、 反硝化过程同时去除有机物；四、 污泥沉降性能好。缺点：一、 回流污泥含有硝酸盐进入厌氧区，对除磷效果有影响；二、 脱氮受内回流比影响；三、 聚磷菌和反硝化菌都需要易降解有机物。2.1.4 一体化反应池（一体化氧化沟又称合建式氧化沟）3一体化氧化沟的主要特点为：一、 工艺流程短，构筑物和设备少，不设初沉池、调节池和单独的二沉池，污泥能自动回流，投资少、能耗低、占地少以及管理方便；二、 处理效果稳定可靠，其BOD5和SS去除率均在90%95%或更高。COD的去除率也在85%以上，并且硝化和脱氮作用明显；三、 产生的剩余污泥量少，污泥的性质稳定，容易脱水，不会带来二次污染；四、 造价低、建设快、设备事故率低以及运行管理费用较少；五、 固液分离效率比一般二沉池高，池容小，能使整个系统在较大的流量和浓度范围内稳定运行；六、 污泥回流及时，减少污泥膨胀的可能。 各种方法的技术对比见表2-1。表2-1 各种方法的技术对比类 型氧化沟SBR工艺A2/O工艺污泥负荷（kgBOD/kgMLSSd）0.030.100.20.30.18污泥龄(天)203016.510污泥回流比(%)502003050100水质要求总氮(mg/L)/304030占地面积小较小小稳定性一般一般好2.2 污水处理方案的选择本项目污水处理的特点为：一、 污水以有机污染为主，BOD/COD =0.5 0.3，可生化性比较好，重金属及其他的难以生物降解的有毒有害污染物一般不超标；二、 污水中主要污染物指标BOD、COD、SS值为典型城市污水值。此外考虑到NH4+-N出水浓度排放要求比较高，因此需要采用能够同时脱氮除磷且效果较好的工艺； 三、本课题污水处理量大，在达到污水处理要求的前提下，应着重考虑工程占地面积和污水处理费用的节省。针对以上特点，以及出水要求，以采用生化处理最为经济。根据国内外已运行的中、小型污水处理厂的调查，要达到确定的治理目标，可采用“A2/O活性污泥法”。第3章 污水处理工艺流程设计及原理说明3.1 污水处理工艺流程设计根据前一章的工艺论证，采用A2/O法工艺，具体的污水处理工艺流程如图3-1所示。进水污水提升泵房粗格栅细格栅旋流沉砂池砂砂水分离消毒剂接触池二沉池缺氧池好氧池厌氧池排放回流污泥污泥泵房污泥浓缩脱水车间加药间贮泥池泥饼外运图3-1 污水处理工艺流程3.2 工艺原理及工程说明3.2.1 格栅格栅是由一组或数组平行的金属栅条、塑料齿钩或金属删网、框架及相关装置组成，倾斜安装在污水渠道、泵房集水井的进口处或污水处理厂的前端，用来截留污水中较粗大的漂浮物和悬浮物6。因此为了避免其中的较粗大杂质阻塞后续处理程序中的管道或泵从而影响整个水处理工艺，首先设置格栅除去较粗大的悬浮物和颗粒。一般情况下，分粗细两道格栅。 3.2.2 旋流沉砂池6旋流沉砂池是利用机械力控制水流流态与流速、加速沙粒的沉淀并使有机物随水流带走的沉砂装置。污水由流入口切线方向流入沉砂区，旋转的涡轮叶片使沙粒呈螺旋形流动，促使有机物和沙粒的分离，由于所受离心力的不同，相对密度较大的沙粒被甩向池壁，在重力作用下沉入砂斗，有机物随出水旋流带出池外。通过调整转速，可达到最佳沉砂效果。砂斗内沉砂可采用空气提升、排沙泵排砂等方式排除，再经过砂水分离达到清洁排砂标准。3.2.3 生物池 生物池是A2/O工艺的核心部分，由三个池组成，根据污水的流动方向，可将生物池细分为厌氧池、缺氧池和好氧池6。1、 厌氧反应器：原污水与从沉淀池排出的含磷回流污泥同步进入，本反应器主要功能是释放磷，同时部分有机物进行氨化； 2、 缺氧反应器：首要功能是脱氮，硝态氮是通过内循环由好氧反应器送来的，循环的混合液量较大，一般为2Q（Q为原污水流量）； 3、 好氧反应器：曝气池，这一反应单元是多功能的，去除BOD、硝化和吸收磷等均在此处进行。流量为2Q的混合液从这里回流到缺氧反应器。3.2.4 二沉池6二沉池主要接纳生物池即A2/O反应池的出水，用以去除生物悬浮固体的沉淀池。在A2/O法中，从曝气池流出的混合液在二次沉淀池中进行泥水分离和污泥浓缩，澄清后的出水溢流外排，浓缩的活性污泥部分回流至曝气池，其余作为剩余污泥外排。3.2.5 接触消毒池经过处理后，污水出水水质已经达标，但是处理水中含有细菌、病毒和病卵虫等致病微生物，因此采用液氯、臭氧或紫外线消毒将其杀灭，防止其对人类及牲畜的健康产生危害和对环境造成污染，使排水达到国家规定的细菌学指标6。3.2.6 污泥处理污泥处理的目的是使污泥达到减量化、稳定化、无害化及综合利用。初沉池、生物池及二沉池底部的污泥，通过污泥泵房被送入污泥浓缩脱水车间，进行浓缩脱水处理。将含水率降至97%后将污泥外运至污泥填埋场进行处理。第4章 主要构筑物的工艺设计与计算4.1 设计流量的计算 平均流量：=120000m3/d=1.389m/s=1389L/s总变化系数：=1.3（此数值来源于经验公式）当 5L/s时，=2.3；当5 L/s 1000L/s时，=1.31。 设计流量：=1.3120000=156000 m3/d=1.806 m3/s4.2 格栅 格栅的草图大致如图4-1所示。 图4-1 格栅设计草图 图中：B1进水渠道宽度；B栅槽宽度；L1进水渠道渐宽部分长度；L2栅槽与出水部分连接处的渐窄部分长度。格栅是由一组平行的金属栅条或筛网制成，安装在污水渠道、泵房集水井的进口处或污水处理厂的端部，用以截留较大的悬浮物、纤维物质和固体颗粒物质6。以保证后续处理单元和水泵的正常运行，减轻后续处理单元的处理负荷，防止堵塞排泥管道。在污水处理系统前，均须设置格栅。按形状，可分为平面格栅和曲面格栅两种；按栅条净间隙，可分为粗格栅(50100mm)、中格栅(1640mm)、细格栅(310mm)三种；按清渣方式，可分为人工清除格栅和机械清除格栅两种1。本设计中采用矩形断面并设置两道格栅（粗格栅一道和细格栅一道），采用机械清渣。其中，粗格栅设在污水泵站前，细格栅设在污水泵站后。粗细两道格栅都设置六组即N=6组，每组的设计流量为0.301m3/s。4.2.1 粗格栅设计计算 一、栅条数计算：设栅前水深h=0.4，过栅流速为0.9m/s，栅前流速为0.7m/s。每日栅渣量取0.07m3删渣/（103m3污水），栅条间隙宽度b=0.04m，格栅倾角=60，格栅数6个，则栅条间隙数n为： 个 二、栅槽宽度：栅槽宽度一般比格栅宽0.20.3m，取0.3m。 取栅条宽度S=0.01m。 则栅槽宽度为：三、进水渠道宽度： 四、 进水渠道渐宽部分长度：m 五、栅槽与出水渠道连接处的渐窄部分长度：m六、水流通过格栅的水头损失为h2：本设计格栅采用锐边矩形断面6 式中：h2过栅水头损失，m； k格栅受污染物堵塞后水头损失增大倍数，因栅条为矩形断面， 取k=3； 阻力系数，在采用锐边矩形断面时，有： 且=2.42，故有： 七、栅后槽总高度：取栅前渠道超高h3=0.3m，则： 八、栅槽总长度：取栅前矩形部分长度为0.5m；栅后矩形部分长度为1.0m，则有： 九、 格栅每日产生的栅渣量： 式中：W1栅渣量（0.100.01m3/103m3污水），取0.07；则：十、粗格栅选型 选用FH1100旋转式格栅除污机，设备宽度为1100mm，过栅流速为0.9mm，齿耙转速为2.14r/min，电动机功率为0.9kw。十一、进水与出水渠道 城市污水通过管道送入进水渠道，然后，经由提升泵房将污水提升至细格栅。4.2.2 细格栅设计计算 设六组细格栅，设计中取格栅栅条间隙=0.01m，格栅栅前水深1=0.8m，污水过栅流速v=0.9m/s，每根格栅条宽度=0.01m，进水渠道宽度=0.93m，栅前渠道超高，每日每1000污水的栅渣量=0.04。一、 格栅的间隙数:个 格栅栅槽宽度：栅槽宽度一般比格栅宽0.20.3m，取0.3m二、 进水渠道渐宽部分的长度： 三、 进水渠道渐窄部分的长度计算： 四、通过格栅的水头损失： 五、栅后槽总高度：设栅前超高h3=0.3m， 六、 栅槽总长度： 七、每日栅渣量：八、细格栅选型采用GSC1000回转式细格栅，设备总宽1130mm，有效栅宽1000，删网速度2.2m/min,电动机功率1.1kw。4.3 污水泵房3泵房采用干式半地下式矩形合建式泵房，具有布置紧凑、占地少、结构较省的特点，便于开槽施工，适用于自灌式泵站。集水池和机器由隔水墙分开，而且只有吸水管和叶轮淹没在水中，这样可保持机器间干燥，有利于水泵的保养和检修，也可以避免污水对轴承、管道、仪表的腐蚀。在自动化程度较高的泵站，较重要的地区的雨水泵站、以及开启频繁的污水泵站中，尽量采用自灌式泵站。它的优点是启动及时可靠，不需要引水的辅助设备，操作简便，缺点是泵房较深，增加工程造价。而且由于噪音较大，妨害工作人员判断水泵是否正常工作。采用自灌式泵站时水泵叶轮（或轴承）低于集水池的最低水位，在最高、中间和最低水位三种情况下都能直接启动，启动可靠。操作方便。但增加了泵站的深度，增加地下工程造价。水泵的选择原则：一、 污水泵站一般按最大日最大时流量设计，通过调整水泵工作台数兼顾其他流量时段的情况。二、 水泵扬程由污水提升高度和吸水管、压头管水头损失确定。三、 为了适应不同流量时的情况，考虑采用四台水泵，其中一台备用。四、 根据水质、水量和提升高度确定水泵的型号，同一泵站应选用类型相同、口径相同的水泵，以便利于管理和维修。4.3.1 水泵的选择根据污水高程计算的结果，泵站到细格栅之间的高程差为8m，设泵站内的总损失为2m，吸压水路管路的总损失为2m，则可确定水泵的扬程H为：H=Hst+h=8+2+2=12m水泵提升的流量按最大时流量考虑，Q=6500m3/h,按此流量和扬程
