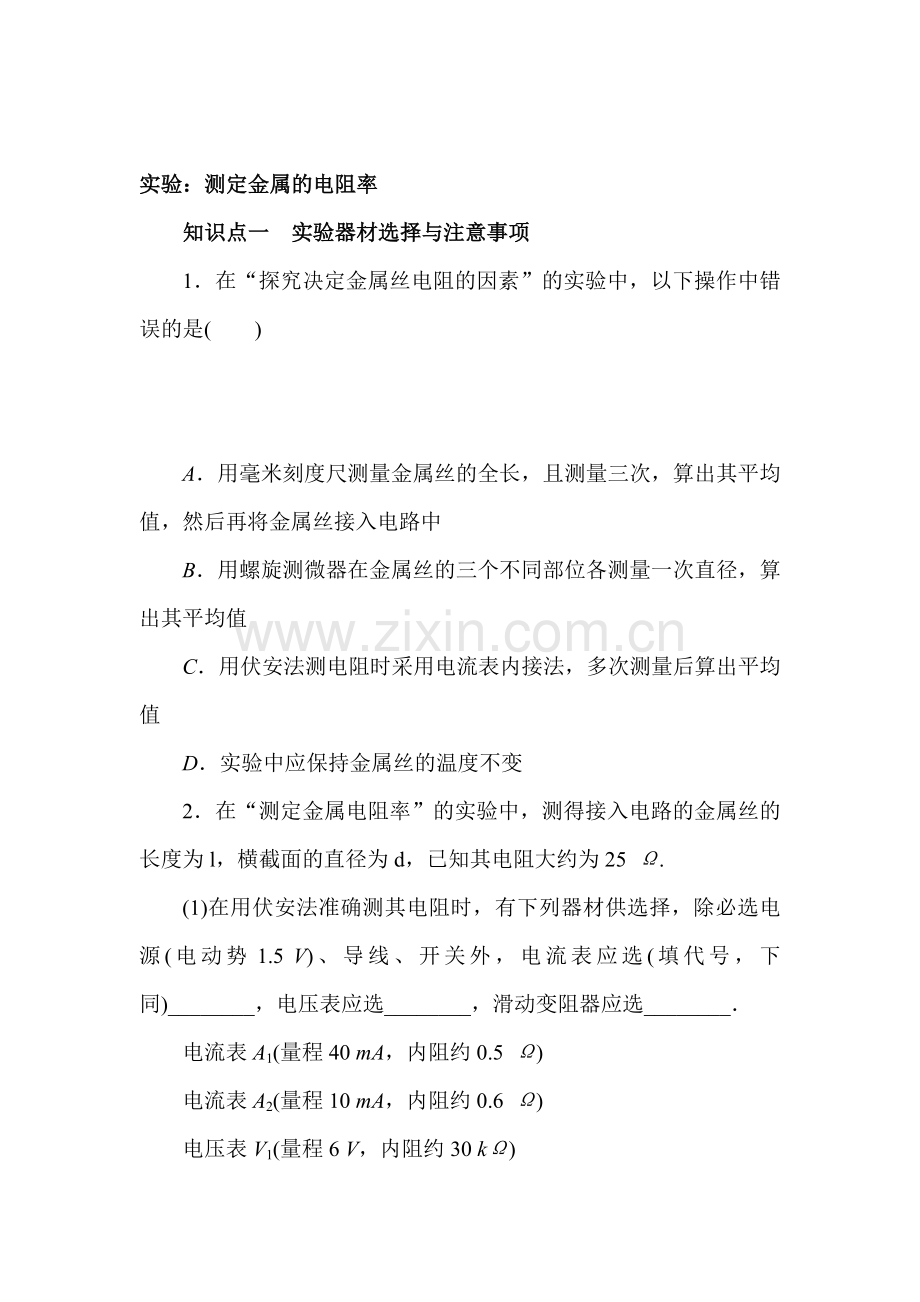

实验：测定金属的电阻率
知识点一　实验器材选择与注意事项
1．在“探究决定金属丝电阻的因素”的实验中，以下操作中错误的是(　　)

A．用毫米刻度尺测量金属丝的全长，且测量三次，算出其平均值，然后再将金属丝接入电路中
B．用螺旋测微器在金属丝的三个不同部位各测量一次直径，算出其平均值
C．用伏安法测电阻时采用电流表内接法，多次测量后算出平均值
D．实验中应保持金属丝的温度不变
2．在“测定金属电阻率”的实验中，测得接入电路的金属丝的长度为l，横截面的直径为d，已知其电阻大约为25 Ω.
(1)在用伏安法准确测其电阻时，有下列器材供选择，除必选电源(电动势1.5 V)、导线、开关外，电流表应选(填代号，下同)________，电压表应选________，滑动变阻器应选________．
电流表A1(量程40 mA，内阻约0.5 Ω)
电流表A2(量程10 mA，内阻约0.6 Ω)
电压表V1(量程6 V，内阻约30 kΩ)

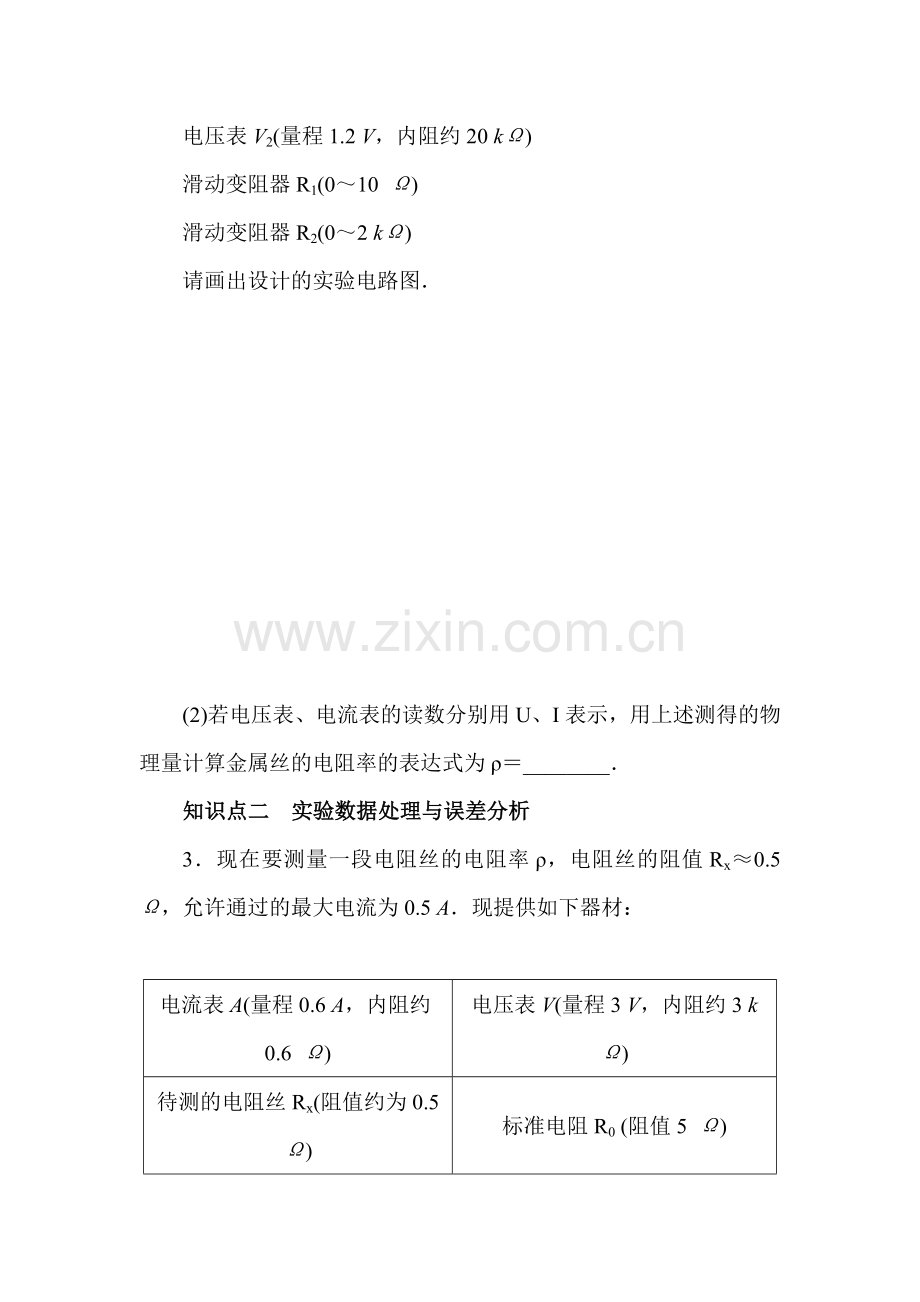

电压表V2(量程1.2 V，内阻约20 kΩ)
滑动变阻器R1(0～10 Ω)
滑动变阻器R2(0～2 kΩ)
请画出设计的实验电路图．

(2)若电压表、电流表的读数分别用U、I表示，用上述测得的物理量计算金属丝的电阻率的表达式为ρ＝________．
知识点二　实验数据处理与误差分析
3．现在要测量一段电阻丝的电阻率ρ，电阻丝的阻值Rx≈0.5 Ω，允许通过的最大电流为0.5 A．现提供如下器材：

电流表A(量程0.6 A，内阻约0.6 Ω)
电压表V(量程3 V，内阻约3 kΩ)
待测的电阻丝Rx(阻值约为0.5 Ω)
标准电阻R0 (阻值5 Ω)
滑动变阻器R1(5 Ω，2 A)
滑动变阻器R2(200 Ω，1.5 A)
直流电源E(电动势6 V)
开关S、导线若干
(1)图LS2­1为四位同学分别设计的“测量部分”的电路，你认为合理的是(　　)

图LS2­1
(2)实验中滑动变阻器应该选择________(选填“R1”或“R2”)，并采用________接法；
(3)根据你在(1)、(2)中的选择，在图LS2­2上完成实验电路的连接．
图LS2­2
　　　图LS2­3

(4)实验中，如果两电表的读数分别为U和I，测得拉直后电阻丝的长度为L，直径为D，则待测电阻丝的电阻率ρ的计算式为：ρ＝________；
(5)用螺旋测微器测量待测电阻丝的直径时读数如图LS2­3所示，则该电阻丝的直径D＝________．
4．某同学想要了解导线在质量相同时的电阻与横截面积的关系，选取了材料相同、质量相等的5卷导线，进行了如下实验：
(1)用螺旋测微器测量某一导线的直径如图LS2­4所示，读得直径d＝________mm.

图LS2­4
(2)该同学经实验测量及相关计算得到如下表所示的数据：

电阻R/Ω
121.0
50.0
23.9
10.0
3.1
导线直径d/mm
0.801
0.999
1.201
1.494
1.998
导线横截面积S/mm2
0.504
0.784
1.133
1.753
3.135
请你根据以上数据判断，该种导线的电阻R与横截面积S是否满足反比关系？若满足反比关系，请说明理由；若不满足，请写出R与S应满足的关系．
(3)若导线的电阻率ρ＝5.1×10－7 Ω·m，请计算出表中阻值为3.1 Ω的导线的长度．(结果保留两位有效数字)

5．某同学测量阻值约为 25 kΩ的电阻Rx，现备有下列器材：
A．电流表(量程100 μA，内阻约 2 kΩ)；
B．电流表(量程500 μA，内阻约 300 Ω)；
C．电压表(量程15 V，内阻约 100 kΩ)；
D．电压表(量程50 V，内阻约 500 kΩ)；
E．直流电源(20 V，允许最大电流 1 A)；
F．滑动变阻器(最大阻值 1 kΩ，额定功率 1 W)；
G．开关和导线若干．
(1)电流表应选________，电压表应选________．(填字母代号)
(2)该同学正确选择仪器后连接了电路如图LS2­5所示，为保证实验顺利进行，并使测量误差尽量减小，实验前请你检查该电路，指出电路在接线上存在的问题：

图LS2­5
①________________________________________________________________________；
②________________________________________________________________________.

6．用伏安法测量电阻R的阻值，并求出电阻率ρ.
给定电压表(内阻约为50 kΩ)、电流表(内阻约为40 Ω)、滑动变阻器、电源、开关、待测电阻(约为250 Ω)及导线若干．
(1)在虚线框中画出测量R的电路图．

图LS2­6
(2)图LS2­6中的6个点表示实验中测得的6组电流I、电压U的值，试写出根据此图求R值的步骤：________________________________________________________________________
________________________________________________________________________.
(3)求出的电阻值R＝________．(保留3位有效数字)
(4)待测电阻是一均匀材料制成的圆柱体，用50分度的游标卡尺测量其长度与直径，结果分别如图LS2­7甲、乙所示．由图可知其长度为________，直径为________．

图LS2­7
(5)由以上数据可求出ρ＝________．(保留3位有效数字)
7．有一根细长而均匀的金属管线样品，长约60 cm，电阻大约为6 Ω.横截面积如图LS2­8甲所示．
(1)用螺旋测微器测量金属管线的外径，示数如图乙，金属管线的外径为________mm.

图LS2­8
(2)现有如下器材：
A．电流表A1(量程0.6 A，内阻约0.1 Ω)
B．电流表A2(量程3 A，内阻约0.03 Ω)
C．电压表V(量程3 V，内阻约3 kΩ)
D．滑动变阻器R1(1750 Ω，0.3 A)
E．滑动变阻器R2(15 Ω，3 A)
F．蓄电池(6 V)
G．开关一个，带夹子的导线若干
要进一步精确测量金属管线样品的阻值，电流表应选________，滑动变阻器应选________．(填字母代号)
(3)请将图LS2­9所示的实物图补充完整．

图LS2­9
(4)已知金属管线样品材料的电阻率为ρ，通过多次测量得出金属管线的电阻为R，金属管线的外径为d，要想求得金属管线内形状不规则的中空部分的横截面积，在前面实验的基础上，还需要测量的物理量是________(所测物理量用字母表示，并用文字说明)，计算中空部分横截面积的表达式为S＝________．

实验：测定金属的电阻率
1．AC　[解析] 实验中应测量出金属丝接入电路中的有效长度，而不是全长；金属丝的电阻很小，与电压表内阻相差很大，使金属丝与电压表并联，电压表对它的分流作用很小，应采用电流表外接法．故A、C操作错误．
2．(1)A1　V2　R1　如图所示

(2)
3．(1)C　(2)R1　分压
(3)如图　(4)

(5)1.205(±0.002)mm
[解析] (1)电阻丝Rx两端的最大电压U＝IRx＝0.25 V，比电压表量程小得多，需要在待测电阻Rx两端串联一分压电阻，即串联一标准电阻R0，此时R0＋Rx<，电流表采用外接法，选项C正确；
(2)滑动变阻器若选用R2或采用限流接法，调控范围小，应选择R1，并采用分压接法；
(3)根据测量电路图和滑动变阻器的分压式接法，实物连线如图；
(4)待测电阻Rx＝－R0，由电阻定律得Rx＝＝，联立解得ρ＝；
(5)螺旋测微器的读数为1 mm＋0.01×20.5 mm＝1.205 mm.
4．(1)1.199(±0.001)　(2)不满足　R与S2成反比(或RS2＝常量)　(3)19 m
[解析] (1)螺旋测微器读数为1 mm＋19.9×0.01 mm＝1.199 mm.
(2)直接用两组R、S值相乘(50.0×0.784＝39.2，10.0×1.753＝17.53)，可得R、S的乘积明显不相等，可迅速判断结果不满足反比关系；同时可简单计算50.0×0.9994≈50×1＝50，10×1.49444≈10×1.54＝50，两者接近相等，即R与d的四次方成反比，可迅速得出R与S2成反比，代入其他组数据验证，得出此关系成立．
(3)当R＝3.1 Ω时，查表得S＝3.135 mm2，根据R＝ρ有l＝＝ m≈19 m.
5．(1)B　C　(2)①电流表应采用内接法　②滑动变阻器应采用分压式接法
[解析] 直流电源的电压为20 V，为了提高读数的准确度应该选择电压表C，因此待测电阻两端电压不得超过15 V，则通过的电流不超过I＝＝＝600 μA，电流表应该选B.为了减小误差电流表应采用内接法．因为滑动变阻器的阻值远小于待测电阻的阻值，若串联，限流效果不明显，故滑动变阻器应该采用分压式接法接入电路．
6．(1)如图所示

(2)①作U­I直线，使其过原点，舍去左起第2个点，其余5个点尽量靠近直线且均匀分布在直线两侧；②求该直线的斜率k，则R＝k
(3)229 Ω(221～237 Ω均正确)
(4)0.800 cm　0.190 cm
(5)8.11×10－2 Ω·m
7．(1)1.125(±0.001)　(2)A　E　(3)如图所示　(4)金属管线长度L　－

[解析] (1)螺旋测微器的读数为1 mm＋0.01×12.5 mm＝1.125 mm；
(2)通过样品的最大电流I＝＝A＝1 A，电流表的量程选0.6 A，滑动变阻器R1的额定电流小于1 A，选用额定电流较大、最大阻值较小的滑动变阻器R2；
(3)Rx<，电流表采用外接法，滑动变阻器R2的最大阻值为15 Ω，大于Rx的估略值，可采用限流接法，电压调控范围较好，实物连线如图所示；
(4)由电阻定律得R＝，中空部分横截面积的表达式为S＝－S′＝－.
