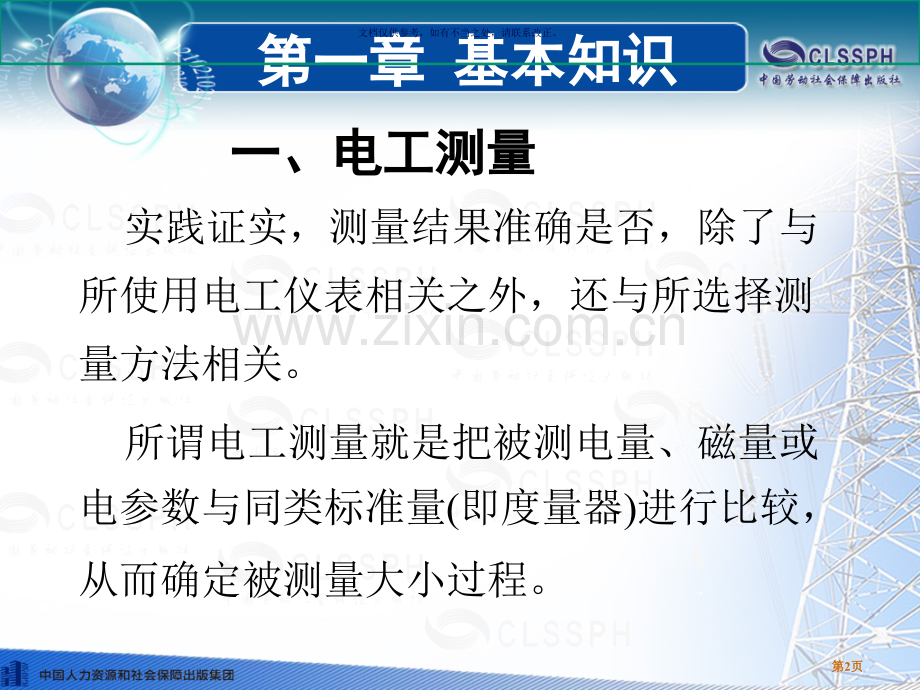

第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。1-1 1-1 惯用电工测量方法1.掌握电工测量概念。2.掌握惯用电工测量方法。第第1页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。实践证实，测量结果准确是否，除了与所使用电工仪表相关之外，还与所选择测量方法相关。所谓电工测量就是把被测电量、磁量或电参数与同类标准量(即度量器)进行比较，从而确定被测量大小过程。一、电工测量一、电工测量第第2页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。常见标准度量器常见标准度量器标准电阻 标准电感 标准电容第第3页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。特点：特点：凡能用直接指示仪器仪表读取被测量数值，而无需度量器直接参加测量方法，叫做直接测量法。适用范围：适用范围：适合用于准确度要求不太高场所。二、惯用电工测量方法二、惯用电工测量方法第第4页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。1 1、直接测量法优缺点直接测量法优缺点优点：优点：方法简便，读数快速。缺点：缺点：因为仪表接入被测电路后，会使电路工作状态发生改变，因而这种测量方法准确度较低。举例：举例：电流表测量电流，电压表测量电压，功率表测量功率等。第第5页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。特点：特点：测量时先测出与被测量相关电量，然后经过计算求得被测量数值方法，叫做间接测量法。适用范围：适用范围：在准确度要求不高特殊场所。2 2、间接测量法、间接测量法第第6页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。3 3、间接测量法优缺点、间接测量法优缺点优点：优点：在准确度要求不高一些特殊场所应用十分方便。缺点：缺点：误差较大。举例：举例：伏安法测量电阻；经过测量晶体三极管发射极电压求得放大器静态工作点IC方法。第第7页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。用间接法测量晶体管放大器直流静态工作点用间接法测量晶体管放大器直流静态工作点+UCC+USCUE1UE2三、用间接测量法测量晶体三、用间接测量法测量晶体管放大器直流静态工作点管放大器直流静态工作点第第8页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。过去，要测量晶体管放大器静态工作点，普通采取直接测量法测量其集电极电流Ic，这么既浪费时间，又轻易损坏电路板，如图112所表示。现在，在修理电子电器时，大都采取间接法测量其集电极电流Ic，如图112所表示。测量时只需要用电压表测量三极管发射极电位，就能经过IcIe=UeRe近似求得静态工作点Ic。第第9页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。用间接测量法测量放大电路直流静态工作点，即使准确度较低，不过因为其方便快捷，不易损坏电路板，所以得到了广泛使用。用直接测量法和间接测量法测量放大电路直流静态工用直接测量法和间接测量法测量放大电路直流静态工作点作点第第10页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。思索与练习什么叫度量器？基准度量器和标准度量器相比，谁准确度更高一些？惯用电工测量方法分哪几类？各自优缺点有哪些？各适合于哪些场所？为何要用间接测量法测量晶体管放大器静态工作点，而不用直接测量法？返回章目录第第11页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。1-21-2惯用电工仪表分类、型号及标志1.掌握惯用电工仪表分类方法。2.能识别电工指示仪表型号和标志。第第12页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。一、惯用电工仪表分类一、惯用电工仪表分类在电工测量中，测量各种电量、磁量及电路参数仪器仪表统称为电工仪表。电工仪表种类很多，按结构和用途不一样，主要分为指示仪表、比较仪表、数字仪表和智能仪表四大类。第第13页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。指示仪表指示仪表 特点：特点：能将被测量转换为仪表可动部分机械偏转角，并经过指示器直接指示出被测量大小，故又称为直读式仪表。按工作原理分类按工作原理分类：主要有磁电系仪表、电磁系仪表、电动系仪表和感应系仪表。另外，还有整流系仪表、铁磁电动系仪表等。经典仪表：经典仪表：安装式仪表、便携式仪表第第14页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。常见安装式仪表第第15页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。便携式仪表第第16页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。比较仪表比较仪表比较仪表特点：比较仪表特点：在测量过程中，经过被测量与同类标准量进行比较，然后依据比较结果才能确定被测量大小。比较仪表分类：比较仪表分类：直流比较仪表和交流比较仪表。直流电桥和电位差计属于直流比较仪表，交流电桥属于交流比较仪表。经典仪表：经典仪表：比较式直流电桥第第17页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。比较式直流电桥第第18页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。数字仪表数字仪表数字仪表特点：数字仪表特点：采取数字测量技术，并以数码形式直接显示出被测量大小。数字仪表分类：数字仪表分类：惯用有数字式电压表、数字式万用表、数字式频率表等。经典仪表：经典仪表：数字式电压表第第19页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。数字式电压表第第20页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。智能仪表智能仪表智能仪表特点：智能仪表特点：利用微处理器控制和计算功效，这种仪器可实现程控、记忆、自动校正、自诊疗故障、数据处理和分析运算等功效。智能仪表分类：智能仪表分类：智能仪表普通分为两大类：一类是带微处理器智能仪器；另一类是自动测试系统。经典仪表：经典仪表：数字式存放示波器第第21页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。数字式存放示波器第第22页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。二、电工指示仪表型号安装式指示仪表型号便携式指示仪表型号电能表型号第第23页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。1、安装式指示仪表型号编制规则、安装式指示仪表型号编制规则42C10A形状第二位代号形状第一位代号系列代号设计序号用途号表示一块设计序号为10安装式磁电系电流表第第24页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。2、便携式指示仪表型号编制规则、便携式指示仪表型号编制规则系列代号设计序号用途号表示一块设计序号为表示一块设计序号为表示一块设计序号为表示一块设计序号为19191919便携式电磁系电流表便携式电磁系电流表便携式电磁系电流表便携式电磁系电流表T19A注意：便携式仪表和安装式仪表区分在于其系列代号前面是否有数字！第第25页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。便携式指示仪表和安装式指示仪表型号区分主要是看其组别号前面是否有数字:无数字是便携式指示仪表，有数字是安装式指示仪表。购置安装式指示仪表时一定要选择形状代号符合安装要求仪表，不然购置仪表可能安装不到开关柜上去。第第26页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。3、电能表型号编制规则、电能表型号编制规则系列代号设计序号 表示一块设计序号为表示一块设计序号为282282单相电能表单相电能表DD282系列代号中DD单相电能表DS三相电能表DX无功电能表第第27页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。三、电工仪表标志不一样电工仪表含有不一样技术特征，为方便选择和使用仪表，要求用不一样符号来表示这些技术特征，并标注在仪表面板上，这些图形符号叫做仪表标志。第第28页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。测量单位符号测量单位符号第第29页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。按外界条件分组符号按外界条件分组符号第第30页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。识别电流表表盘上符号上面仪表面板上型号符号及图形符号含义是什么？第第31页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。思索与练习电工仪表按结构和用途不一样，分为哪几类？各自特点是什么？电工指示仪表按工作原理分为哪几类？画出各自标志图形符号。解释以下电工仪表型号含义：45T1cosj T62V DS36 DT12 D3Hz DD862返回章目录第第32页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。1-3 1-3 电工仪表误差和准确度1.了解误差三种表示方法。2.掌握仪表准确度及意义。第第33页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。误差误差：在电工测量中，不论哪种电工仪表，也不论其质量多高，它测量结果与被测量实际值之间总会存在一定差值，这个差值叫做误差。准确度准确度：是指仪表测量结果与实际值靠近程度。可见，仪表准确度越高，误差越小。误差值大小能够用来反应仪表本身准确程度。第第34页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。一、仪表误差及分类一、仪表误差及分类基本误差：基本误差：仪表在正常工作条件下，因为仪表本身结构、制造工艺等方面不完善而产生误差叫基本误差。基本误差是仪表本身所固有误差，普通无法消除。附加误差：附加误差：仪表因为偏离了要求工作条件而产生误差叫附加误差。附加误差实际上是一个因外界工作条件改变而造成额外误差，普通能够设法消除。第第35页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。绝对误差绝对误差相对误差相对误差引用误差引用误差二、误差表示方法二、误差表示方法第第36页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。仪表指示值Ax与被测量实际值A0之间差值，叫做绝对误差。AxA0在计算值时，通常可用标准表指示值作为被测量实际值。将上式变形可得 A0AxAx+（）Ax+C 上式中C称为仪表校正值。1、绝对误差、绝对误差第第37页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。实际中在测量同一被测量时，实际中在测量同一被测量时，我们能够用绝对误差绝对值来比较不我们能够用绝对误差绝对值来比较不一样仪表准确程度，越小仪表越准确。一样仪表准确程度，越小仪表越准确。第第38页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。例例 用一只标准电压表来校验甲、乙两只电压表，当标准表指示值为220V时，甲、乙两表读数分别为220.5V和219V，求甲、乙两表绝对误差。解：代入绝对误差定义式得 甲表绝对误差 1Ax1A0 220.52200.5V 乙表绝对误差 2Ax2A0 2192201V第第39页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。绝对误差与被测量实际值A0比值百分数，叫做相对误差，即 普通情况下实际值A0难以确定，而仪表指示值AxA0，故可用以下公式计算2、相对误差、相对误差第第40页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。实际测量中，相对误差不但惯用实际测量中，相对误差不但惯用来表示测量结果准确程度，而且便于来表示测量结果准确程度，而且便于在测量不一样大小被测量时，对其测在测量不一样大小被测量时，对其测量结果准确程度进行比较。量结果准确程度进行比较。第第41页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。例例 已知甲表测量200V电压时l+2V，乙表测量10V电压时2+1V，试比较两表相对误差。解：甲表相对误差为 乙表相对误差为第第42页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。在测量不一样大小被测量时，不在测量不一样大小被测量时，不能简单地用绝对误差能简单地用绝对误差来判断测量结来判断测量结果准确程度。只能用相对误差来比较果准确程度。只能用相对误差来比较测量结果准确程度。测量结果准确程度。第第43页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。绝对误差与仪表量程（最大读数）Am比值百分数，叫做引用误差m，即 工程中，普通采取引用误差来反应仪工程中，普通采取引用误差来反应仪表准确程度。表准确程度。3、引用误差、引用误差m第第44页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。引用误差实际上就是仪表在最大引用误差实际上就是仪表在最大读数时相对误差，即满度相对误差。读数时相对误差，即满度相对误差。因为绝对误差因为绝对误差基本不变，仪表量程基本不变，仪表量程Am也不变，故引用误差也不变，故引用误差m能够用来表能够用来表示一只仪表准确程度。示一只仪表准确程度。第第45页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。国家标准中要求以最大引用误差国家标准中要求以最大引用误差来表示仪表准确度。来表示仪表准确度。三、仪表准确度三、仪表准确度第第46页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。仪表准确度：仪表准确度：仪表最大绝对误差m与仪表量程Am比值百分数，叫做仪表准确度（K）。即 K表示仪表准确度等级，它百分数表示仪表在要求条件下最大引用误差。最大引用误差越小，仪表基本误差越小，准确度越高。第第47页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。准确度等级0.10.20.51.01.52.55.0基本误差（%）0.10.20.51.01.52.55.0仪表基本误差仪表基本误差 若已知仪表量程，可求出不一样准确度等级仪表所允许最大绝对误差m，即第第48页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。例例用准确度等级为5.0级、量程为500V电压表，分别测量50V和500V电压。求其相对误差各为多少?解：先求出该表最大绝对误差 测量50V电流时产生相对误差为 测量500V电流时产生相对误差为 第第49页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。由以上计算结果能够看出:普通情况下，测量结果准确度并不等于仪表准确度，只有当被测量恰好等于仪表量程时，二者才会相等。实际测量时，为确保测量结果准确性，不但要考虑仪表准确度，还要选择适当量程。第第50页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。通常测量时要使仪表指针处于满刻度通常测量时要使仪表指针处于满刻度后三分之一段。后三分之一段。仪表指针正确位置 第第51页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。思索与练习仪表误差分哪几类？外磁场改变引发误差叫什么误差？能否消除？误差表示方法有哪几个？各自适合用于哪些场所？“仪表准确度越高，测量准确度也越高”这话对吗？为何？什么叫“适当仪表量程”？返回章目录第第52页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。1-4 1-4 测量误差及消除方法 1.熟悉测量误差概念。2.掌握产生测量误差原因及其消除方法。第第53页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。依据产生测量误差原因不一样，测量误差可分为：系统误差 偶然误差 疏失误差第第54页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。定义：指在相同条件下屡次测量同一量时，误差大小和符号均保持不变，而在条件改变时遵从一定规律改变误差。一、系统误差一、系统误差第第55页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。测量仪表误差。包含基本误差和附加误差。测量方法误差。仪表受外磁场影响。仪表本身不完善和外界原因影响造成误差。系统误差产生原因系统误差产生原因第第56页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。重新配置适当仪表或对仪表进行校正。采取合理测量方法。采取正负误差赔偿法。采取替换法。引入校正值。消除系统误差方法消除系统误差方法第第57页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。二、偶然误差二、偶然误差 定义：定义：偶然误差是一个大小和符号都不固定误差，又称为“随机误差”。第第58页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。偶然误差产生原因及消除方法偶然误差产生原因及消除方法 原因原因：偶然误差主要由外界环境偶发性改变引发。消除方法消除方法：采取增加重复测量次数取算术平均值方法来消除偶然误差对测量结果影响。第第59页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。定义：定义：疏失误差是一个严重歪曲测量结果误差。三、疏失误差三、疏失误差第第60页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。疏失误差产生原因及消除方法疏失误差产生原因及消除方法 原因原因：主要因为操作者粗心和疏忽造成。另外也包含因为操作者素质太差，不懂正确读数而造成误差。消除方法消除方法：对含有疏失误差测量结果应抛弃不用。消除疏失误差根本方法是加强操作者工作责任心，提倡认真负责工作态度，同时要提升操作者素质和技能水平。第第61页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。以前学过各种误差小结以前学过各种误差小结 基本误差 附加误差 绝对误差 误差表示方法 相对误差 引用误差 系统误差 测量误差 偶然误差 疏失误差仪表误差第第62页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。思索与练习什么叫测量误差？它分为哪几类？测量误差和仪表误差之间有什么关系？“正负误差赔偿法能够消除系统误差”，这句话对吗？为何？怎样消除偶然误差？怎样消除疏失误差？返回章目录第第63页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。1-5 1-5 电工指示仪表组成1.掌握电工指示仪表组成。2.熟悉电工指示仪表主要装置。第第64页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。测量线路测量机构作用是把不一样被测电量按一定百分比转换成能被测量机构接收过渡电量作用是把过渡电量转换成仪表可动部分机械偏转角被测电量x 过渡电量y指针偏转角y=f(x)=F(y)=(x)一、基本组成一、基本组成第第65页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。测量线路通常由电阻、电容、电感、二极管等电子元件组成。应注意，不一样仪表其测量线路是不相同，如电流表中采取分流电阻，电压表中采取分压电阻等。为使仪表指针偏转角能够正确反应被测量数值，要求偏转角一定要与被测电量(过渡电量)保持一定函数关系。二、测量线路二、测量线路第第66页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。转动力矩装置 反作用力矩装置 阻尼力矩装置 读数装置 支撑装置 三、测量机构三、测量机构第第67页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。1 1、转动力矩装置、转动力矩装置产生转动力矩装置都由固定部分和可动部分组成。转动力矩M大小与被测量x及指针偏转角成某种函数关系。第第68页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。2 2、反作用力矩装置、反作用力矩装置反作用力矩Mf普通由游丝产生。其方向总是与转动力矩方向相反，大小在游丝弹性范围内与指针偏转角成正比。第第69页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。用游丝产生反作用力矩装置第第70页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。在电工指示仪表中，除利用游丝产生反作用力矩外，还有利用电磁力来产生反作用力矩。第第71页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。3 3、阻尼力矩装置、阻尼力矩装置为了缩短可动部分摆动时间以利于尽快读数，仪表中还必须有产生阻尼力矩装置。电工指示仪表中惯用阻尼力矩有空气阻尼器和磁感应阻尼器两种。第第72页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。阻尼力矩特点阻尼力矩特点阻尼力矩Mz只在仪表可动部分运动时才能产生。Mz大小与运动速度成正比，方向与可动部分运动方向相反。当可动部分在平衡位置静止时，Mz0。第第73页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。空气阻尼器磁感应阻尼器常见阻尼器第第74页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。4 4、读数装置、读数装置读数装置由指示器和刻度盘组成。指示器分指针式和光标式两种。指针又分矛形和刀形，如图所表示。指针通常采取铝合金等材料制成，轻而坚固。光标式指示器能够完全消除视觉误差，适合用于一些高灵敏度和高准确度仪表。第第75页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。仪表指示器仪表指示器矛形指针矛形指针 刀形指针刀形指针 光标指示器光标指示器第第76页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。安装反射镜表盘安装反射镜表盘反射镜第第77页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。5 5、支撑装置、支撑装置测量机构中可动部分要随被测量大小而偏转，就必须有支撑装置。常见支撑方式有以下两种：轴尖轴承支撑方式 张丝弹片支撑方式 第第78页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。轴尖轴承支撑方式轴尖轴承支撑方式张丝弹片支撑方式张丝弹片支撑方式第第79页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。思索与练习电工指示仪表由哪几部分组成？各自作用是什么？哪个是仪表关键？电工指示仪表测量机构中能产生几个力矩？这几个力矩特点是什么？测量机构中若没有阻尼力矩，会产生什么现象？返回章目录第第80页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。1-6 1-6 电工指示仪表技术要求1.了解电工指示仪表技术要求。2.熟悉仪表灵敏度概念。第第81页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。一、要有足够准确度一、要有足够准确度标准表或精密测量时可选取0.1级或0.2级仪表。试验室普通选取0.5级或1.0级仪表。普通工程测量可选取1.5级以下仪表。第第82页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。仪表灵敏度仪表灵敏度在电工指示仪表中，仪表可动部分偏转角改变量与被测量改变量x之比值叫做仪表灵敏度。用S表示。即灵敏度描述了仪表对被测量反应能力，即反应了仪表所能测量最小被测量。第第83页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。二、要有适当灵敏度二、要有适当灵敏度在实际测量中，要依据被测量要求选择适当灵敏度。比如万用表测量机构就要选取灵敏度较高仪表，而普通工程测量就不要选取灵敏度较高仪表，以降低成本。第第84页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。三、要有良好读数装置三、要有良好读数装置良好读数装置是指仪表标度尺刻度应尽可能均匀，方便于准确读数。对刻度不均匀标度尺，应标明读数起点，并用符号“”表示。第第85页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。均匀刻度便于读数不均匀刻度易出现读数误差第第86页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。四、要有良好阻尼装置四、要有良好阻尼装置 良好阻尼装置是指当仪表接入电路后，指针在平衡位置附近摆动时间要尽可能短，在仪表测量时指针能够均匀地、平稳地指向平衡位置，方便快速读数。若阻尼装置失效，则仪表会出现指针在平衡位置左右摆动，长时间不能停留在平衡位置，从而延长读数时间。第第87页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。五、仪表本身消耗功率小五、仪表本身消耗功率小 假如仪表本身消耗功率太大，轻者会改变被测电路原有工作状态，从而产生较大测量误差，重者可能造成仪表损坏。第第88页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。六、要有足够绝缘强度六、要有足够绝缘强度 使用中禁止测量电路电压超出仪表绝缘强度试验电压，不然将引发危害人身和设备安全事故。第第89页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。七、要有足够过载能力七、要有足够过载能力 在实际使用中，因为一些原因使仪表过载现象经常发生，所以要求仪表含有足够抗过载能力，以延长仪表使用寿命。不然仪表一旦过载，轻者指针被打弯，重者可能损坏仪表。第第90页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。八、仪表变差要小八、仪表变差要小 仪表在重复测量同一被测量时，因为摩擦等原因造成两次读数不一样，它们差值称为“变差”。普通要求仪表“变差”不应超出其基本误差绝对值。第第91页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。思索与练习仪表准确度越高越好吗？为何？为何仪表要有良好读数装置？仪表不加装阻尼力矩装置会出现什么现象？怎样选择一块适合自己使用万用表？为何要求仪表含有足够过载能力？第第92页页第一章第一章 基本知识基本知识文档仅供参考，如有不当之处，请联系改正。在挑选仪表时，要依据使用和测量要求，针对以上几个技术要求，全方面而又有所侧重地进行选择，选出适当仪表。比如，在试验中，要尽可能选择准确度较高仪表，以确保试验结果准确;而在工厂企业进行普通机床维修时，就能够选择准确度稍低仪表来使用。在测量较高电压场所，要尤其注意仪表绝缘强度是否满足要求;而在电压波动大或负载改变大场所，要注意仪表过载能力是否能够满足要求等。返回章目录第第93页页
