赫章新天地3号楼悬挑大棚方案 四川星星建设集团

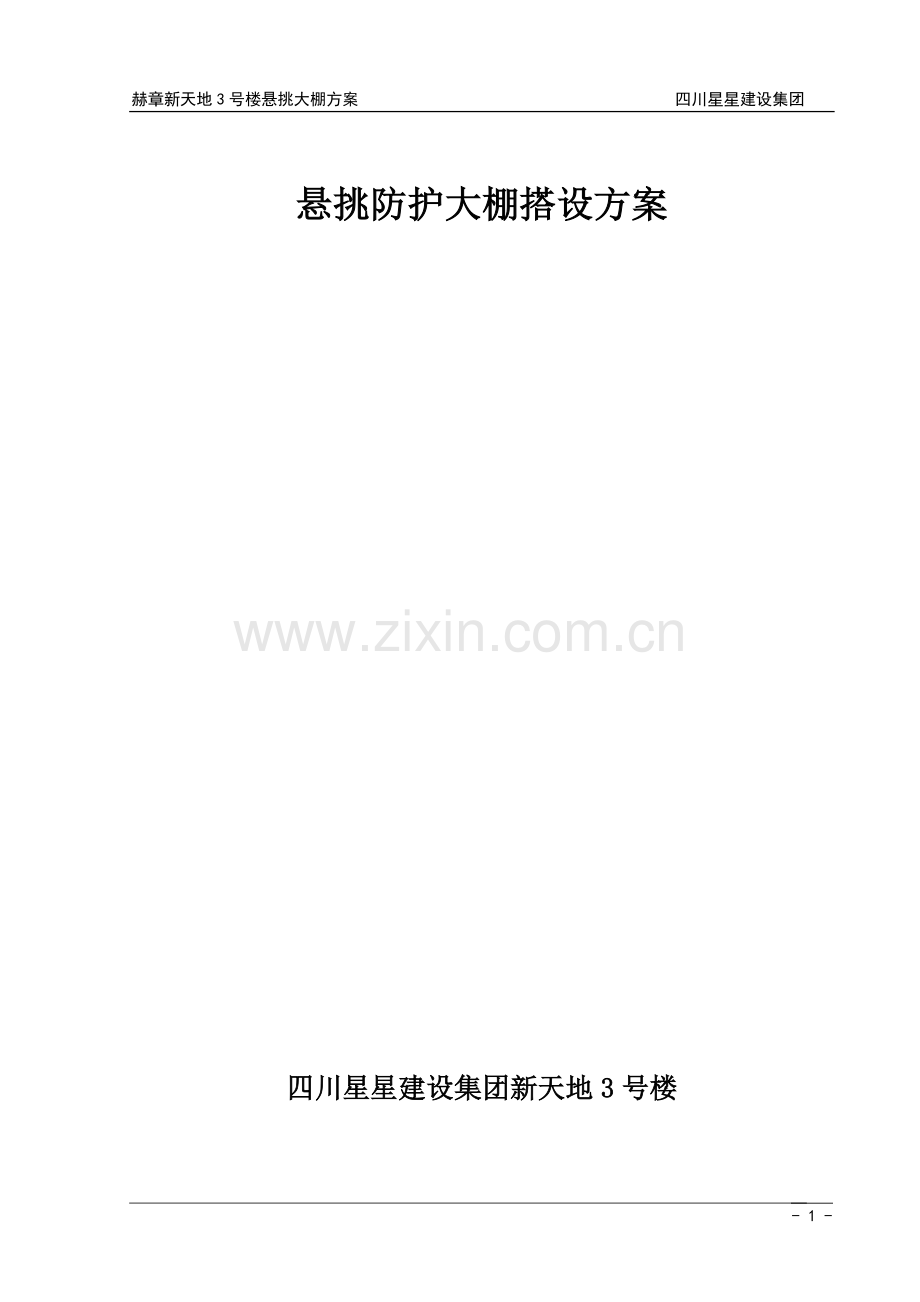

悬挑防护大棚搭设方案

四川星星建设集团新天地3号楼

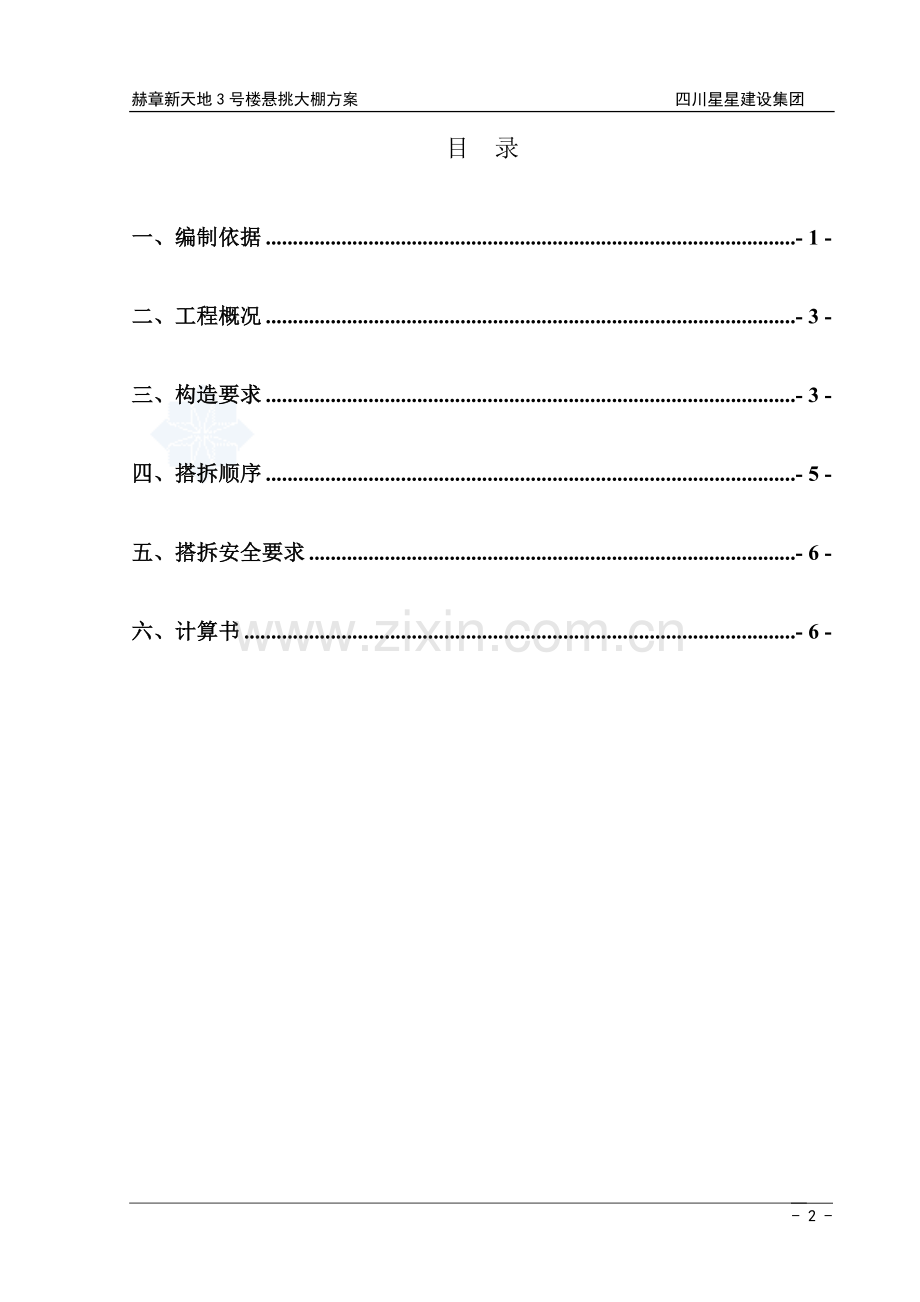

目 录
一、编制依据 - 1 -
二、工程概况 - 3 -
三、构造要求 - 3 -
四、搭拆顺序 - 5 -
五、搭拆安全要求 - 6 -
六、计算书 - 6 -

一、编制依据
1、《建筑施工脚手架实用手册》
2、《建筑施工扣件式钢管脚手架安全技术规程》JGJ130—2001
3、《建筑施工高处作业安全技术规范》（JGJ80-91）
4、相应的现行行业标准及相关地方文件
二、工程概况
本工程位于毕节地区赫章县城夜郎体育馆旁，建设单位：毕节鸿源房地产有限公司；由中国机械工业第三设计院设计。赫章夜郎体育场旁 ，地上总建筑面积24028.5m2，建筑层数为地上31层，地下一层。在17层预埋挑环，钢管悬挑骨架，18层预埋拉环。
三、构造要求
水平防护棚采用φ48×3.5mm 钢管作为悬挑骨架，钢管悬挑杆间距为1.5米，悬挑段长3.5m，锚入主体结构段长1.5m。每根挑杆设两个锚环与主体结构相连。
锚环采用φ12 圆钢，现场冷加工成“∩”型，绑扎在底板筋下。外侧锚环设在主体结构边梁的内侧板内，内侧锚环设在距外侧锚环1.0m处。水平挑杆穿进锚环后用木楔楔紧。

挑杆下部设钢管斜撑，斜撑杆内侧设水平拉杆和立杆形成三角形平面稳定体系，底部设水平扫地杆连接。
为提高防护棚安全系数，在挑杆端部斜拉φ13钢丝绳，钢丝绳与建筑物拉结点设在防护棚以上第二层。钢丝绳间距不大于6m，且在防护棚各转角处设置。
每根钢管挑杆的悬挑段设3根水平钢管，水平钢管上满铺一层竹跳板，然后上面再铺设一层竹胶板全封闭。
悬挑钢管室内尾部加设一根水平连接钢管，提高悬挑构件整体性，防止单根挑杆水平转动。
防护棚外侧临边水平杆上设间距1.5m、高1.2m 的防护立杆，立杆上端及中部各设一根水平杆。防护栏杆内侧用竹胶板全封闭。

四、搭拆顺序
水平防护棚搭设顺序：
钻孔安装锚环→安装悬挑钢管→搭设室内尾部水平连杆→锚环处楔紧加固→搭设悬挑段水平杆（由室内向外进行，并边搭设边铺竹跳板）→搭设底部斜撑钢管→斜拉钢丝绳→搭设外立面防护栏杆→栏杆内侧封竹胶板→竹跳板上铺设竹胶板→验收
水平防护棚的拆除：遵循先搭设后拆除的原则。
五、搭拆安全要求
1、在水平防护搭设和拆除前，必须进行安全技术交底。
2、高处作业人员必须经过专业技术培训及专业考试合格，持证上岗。
3、防护棚采用的钢管、扣件等材料必须符合JGJ 130-2001《建筑施工扣件式钢管脚手架安全技术规范》及有关标准要求。
4、搭设和拆除水平防护棚时，操作工人的“安全三宝”必须齐备，且应正确使用。
5、在防护棚搭拆时，应避免上下同时作业，把操作时间错开。
6、搭拆防护棚时，所有材料、工具应堆放在建筑物外边线以内至少2m，堆码高度不超过1m。
7、拆除的材料必须传递到楼层内并及时运走，严禁高空抛掷。
8、搭拆防护棚时，应在地面设置警戒区，并派专人监护。
9、防护棚搭拆时，要有专人指挥。管理人员要做到：眼勤、腿勤、嘴勤，对危险情况要积极采取有效安全防护措施，确保人员安全。
10、雨天、雪天及大风天气，暂停防护棚搭拆施工，并应检查维护防护棚的安全。
11、防护棚搭设完毕后，必须经过专职安全员验收合格，方可投入使用。
六、计算书
6.1 悬挑钢管验算
Ø48×3.5钢管特性：A=489mm2，I=12.19cm4，W=5.08cm3，i=15.8mm。抗拉、抗压和抗弯强度设计值f＝205N/mm2。弹性模量E＝2.06×105N/mm2
竹串片脚手板自重：0.35 kN/m2
考虑承受上部坠落物件荷载：1.0kN/m2
水平悬挑杆计算简图如下：

水平防护棚仅作极限状态下的强度验算，不作正常使用状态下的变形验算。
水平杆间距3m，均布静荷载标准值q＝3×0.35＝1.05 kN/m
均布荷载作用下的弯矩按两跨连续梁计算：
Mmax＝KMqL12 其中L1为短跨跨度，kM值查施工手册为0.183
集中荷载作用下的弯矩按单跨简支梁计算：Mmax＝FL/4
将两种荷载作用下的弯矩叠加：
Mmax＝0.183×1.2×1.05×1.22+0.25×1.4×1.0×1.8
＝0.96KN·m
σ=M/W=0.96×106/（5.08×103）=189N/mm2＜f=205 N/mm2
满足要求！
6.2 斜撑钢管验算
支座A左剪力：Va左＝0.5F+KVqL1 式中L1为短跨跨度，KV值查施工手册为0.896，则：
Va左＝0.5×1.4×1.0+0.896×1.2×1.05×1.2
＝2.05KN
支座B左剪力：VB左＝KVqL1 式中L1为短跨跨度，KV值查施工手册为0.281，则：
VB左＝0.281×1.2×1.05×1.2
＝0.42KN
则RB竖＝VB左＝0.42KN
RA竖＝（Va左+1.2q×1.2）-RB竖＝3.14KN
由RA竖得到斜撑杆轴力：

N＝RA竖/cosα＝3.14/cos310＝3.66KN
斜撑杆两端绞支，计算长度L0＝L＝3.5m
λ＝L0/ i＝3.5/0.0158＝221.5
查施工手册，φ＝0.164
则σ＝N/φA=3.66×1000/(0.164×489)
＝45.6 N/mm2＜f=205 N/mm2
满足要求！
6.3 斜拉钢丝绳验算
由RB竖得到斜拉钢丝绳拉力：

T= RB竖/cosα＝0.42/cos450＝0.59KN
所需钢丝绳破断拉力总和：
R＝kt/Ψ=10×0.59/0.82＝7.20KN
选择Ø13钢丝绳，破断拉力总和76KN，能满足要求。
6.4 锚环验算
拉环强度计算公式为：

其中， [f]为拉环钢筋抗拉强度，按照《混凝土结构设计规范》10.9.8所述在物件的自重标准值作用下，每个拉环按2个截面计算的。拉环的应力不应大于50N/mm2，故拉环钢筋的抗拉强度设计值[f]=50.0N/mm2；
所需要的拉环最小直径
D=[4N/(π·2σ)]1/2
=[7200×4/(3.142×50.00×2)]1/2=9.6mm
本设计拉环直径采用12mm，能满足要求！合同管理制度
