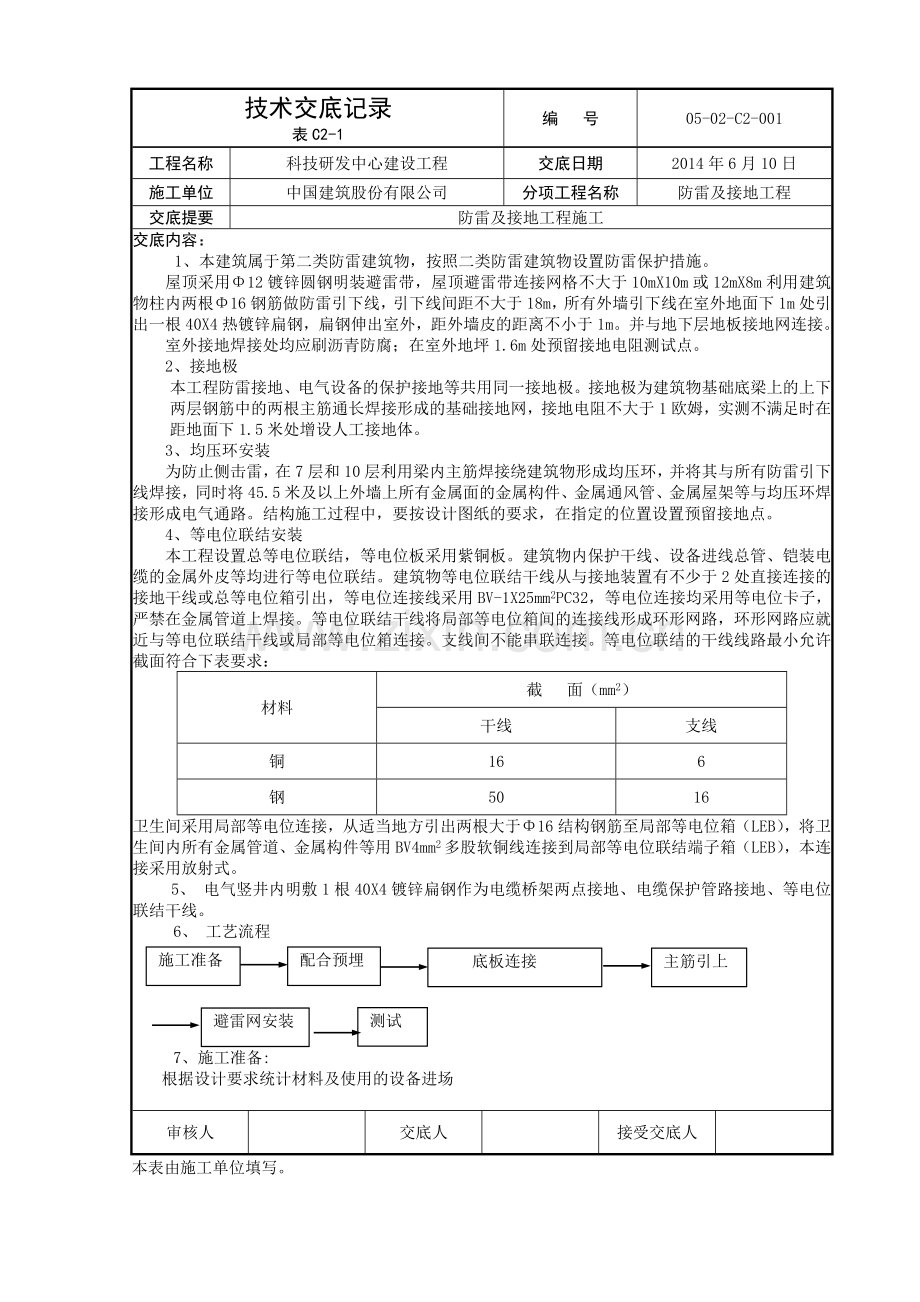

防雷及接地技术交底.doc

技术交底记录
表C2-1
编 号
05-02-C2-001
工程名称
科技研发中心建设工程
交底日期
2014年6月10日
施工单位
中国建筑股份有限公司
分项工程名称
防雷及接地工程
交底提要
防雷及接地工程施工
交底内容：
1、本建筑属于第二类防雷建筑物，按照二类防雷建筑物设置防雷保护措施。
屋顶采用Φ12镀锌圆钢明装避雷带，屋顶避雷带连接网格不大于10mX10m或12mX8m利用建筑物柱内两根Φ16钢筋做防雷引下线，引下线间距不大于18m，所有外墙引下线在室外地面下1m处引出一根40X4热镀锌扁钢，扁钢伸出室外，距外墙皮的距离不小于1m。并与地下层地板接地网连接。
室外接地焊接处均应刷沥青防腐；在室外地坪1.6m处预留接地电阻测试点。
2、接地极
本工程防雷接地、电气设备的保护接地等共用同一接地极。接地极为建筑物基础底梁上的上下两层钢筋中的两根主筋通长焊接形成的基础接地网，接地电阻不大于1欧姆，实测不满足时在距地面下1.5米处增设人工接地体。
3、均压环安装
为防止侧击雷，在7层和10层利用梁内主筋焊接绕建筑物形成均压环，并将其与所有防雷引下线焊接，同时将45.5米及以上外墙上所有金属面的金属构件、金属通风管、金属屋架等与均压环焊接形成电气通路。结构施工过程中，要按设计图纸的要求，在指定的位置设置预留接地点。
4、等电位联结安装
本工程设置总等电位联结，等电位板采用紫铜板。建筑物内保护干线、设备进线总管、铠装电缆的金属外皮等均进行等电位联结。建筑物等电位联结干线从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位连接线采用BV-1X25mm2PC32，等电位连接均采用等电位卡子，严禁在金属管道上焊接。等电位联结干线将局部等电位箱间的连接线形成环形网路，环形网路应就近与等电位联结干线或局部等电位箱连接。支线间不能串联连接。等电位联结的干线线路最小允许截面符合下表要求：
材料
截 面（mm2）
干线
支线
铜
16
6
钢
50
16
卫生间采用局部等电位连接，从适当地方引出两根大于Φ16结构钢筋至局部等电位箱（LEB），将卫生间内所有金属管道、金属构件等用BV4mm2多股软铜线连接到局部等电位联结端子箱（LEB），本连接采用放射式。
5、 电气竖井内明敷1根40X4镀锌扁钢作为电缆桥架两点接地、电缆保护管路接地、等电位联结干线。
6、 工艺流程
施工准备
测试
配合预埋
底板连接
主筋引上
避雷网安装

7、施工准备:
根据设计要求统计材料及使用的设备进场

审核人

交底人

接受交底人

本表由施工单位填写。

技术交底记录
表C2-1
编 号
05-02-C2-001
工程名称
科技研发中心建设工程
交底日期
2014年6月10日
施工单位
中国建筑股份有限公司
分项工程名称
防雷及接地工程
交底提要
防雷及接地工程施工
交底内容：

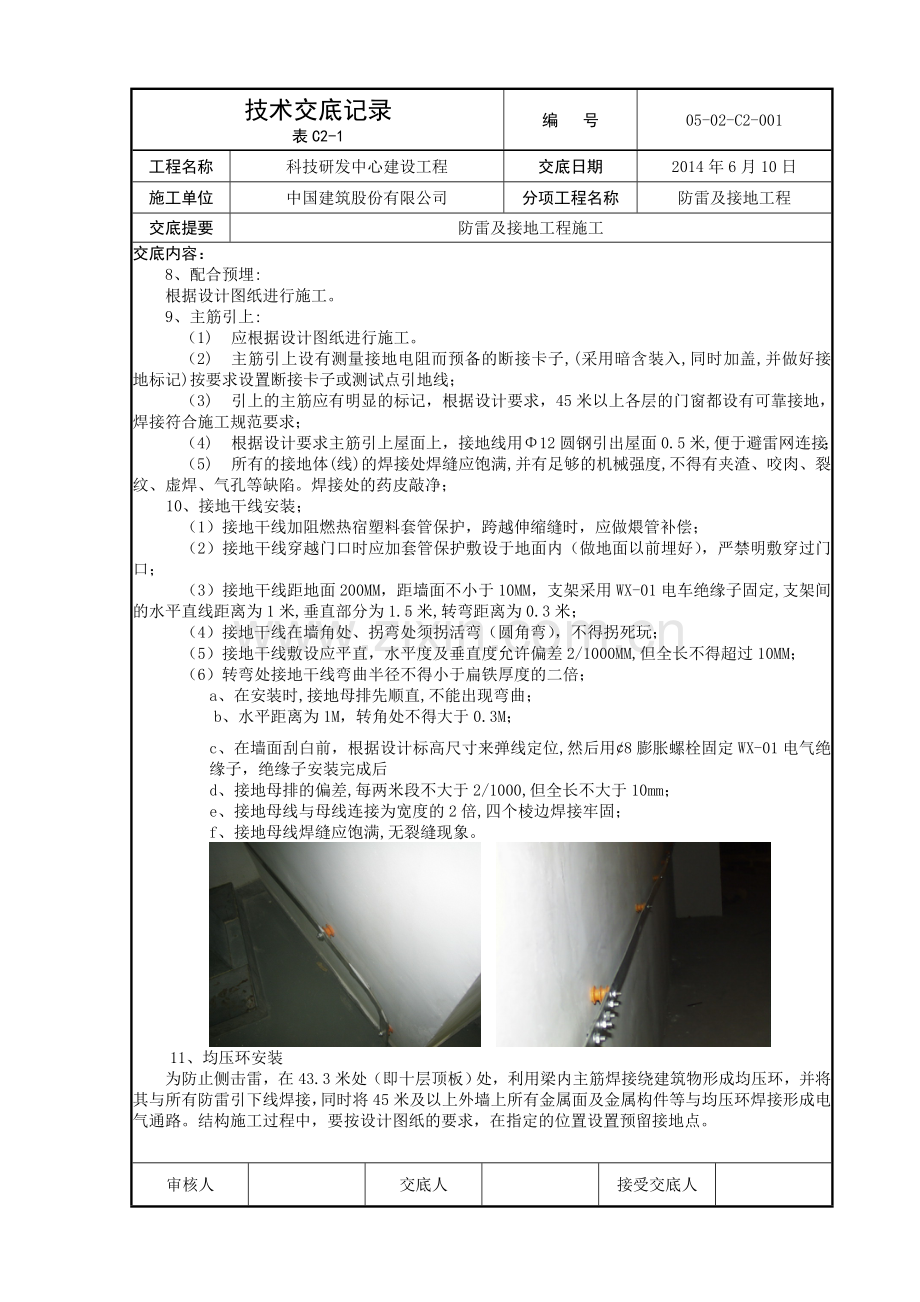

8、配合预埋:
根据设计图纸进行施工。
9、主筋引上:
（1) 应根据设计图纸进行施工。
（2) 主筋引上设有测量接地电阻而预备的断接卡子,(采用暗含装入,同时加盖,并做好接地标记)按要求设置断接卡子或测试点引地线；
（3) 引上的主筋应有明显的标记，根据设计要求，45米以上各层的门窗都设有可靠接地，焊接符合施工规范要求；
（4) 根据设计要求主筋引上屋面上，接地线用Φ12圆钢引出屋面0.5米,便于避雷网连接；
（5) 所有的接地体(线)的焊接处焊缝应饱满,并有足够的机械强度,不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷。焊接处的药皮敲净；
10、接地干线安装；
（1）接地干线加阻燃热宿塑料套管保护，跨越伸缩缝时，应做煨管补偿；
（2）接地干线穿越门口时应加套管保护敷设于地面内（做地面以前埋好），严禁明敷穿过门口；
（3）接地干线距地面200MM，距墙面不小于10MM，支架采用WX-01电车绝缘子固定,支架间的水平直线距离为1米,垂直部分为1.5米,转弯距离为0.3米；
（4）接地干线在墙角处、拐弯处须拐活弯（圆角弯），不得拐死玩；
（5）接地干线敷设应平直，水平度及垂直度允许偏差2/1000MM,但全长不得超过10MM；
（6）转弯处接地干线弯曲半径不得小于扁铁厚度的二倍；
a、在安装时,接地母排先顺直,不能出现弯曲；
b、水平距离为1M，转角处不得大于0.3M；
c、在墙面刮白前，根据设计标高尺寸来弹线定位,然后用¢8膨胀螺栓固定WX-01电气绝缘子，绝缘子安装完成后
d、接地母排的偏差,每两米段不大于2/1000,但全长不大于10mm；
e、接地母线与母线连接为宽度的2倍,四个棱边焊接牢固；
f、接地母线焊缝应饱满,无裂缝现象。

11、均压环安装
为防止侧击雷，在43.3米处（即十层顶板）处，利用梁内主筋焊接绕建筑物形成均压环，并将其与所有防雷引下线焊接，同时将45米及以上外墙上所有金属面及金属构件等与均压环焊接形成电气通路。结构施工过程中，要按设计图纸的要求，在指定的位置设置预留接地点。

审核人

交底人

接受交底人

本表由施工单位填写。
技术交底记录
表C2-1
编 号
05-02-C2-001
工程名称
科技研发中心建设工程
交底日期
2014年6月10日
施工单位
中国建筑股份有限公司
分项工程名称
防雷及接地工程
交底提要
防雷及接地工程施工
交底内容：
12、屋面避雷带安装
（1） 支架制作：
1)女儿墙支架制作
a、支架用电锤打眼用水泥浇筑，灰浆饱满，横平竖直；
b、 埋入女儿墙内的支架不少于80mm，所有支架必须牢固，能承受大于49N（5kg）的拉拔力；

c、 螺栓固定采用ф6的不锈钢螺栓，加平垫、弹簧垫；
d、支架顶部距女儿墙表面100mm，支架安装间距为1.5m，转角处不大于0.3M，各间距布置均匀。
（2） 屋面避雷带安装：
a、 热镀锌扁钢在安装时先顺直，采用木方敲打；
b、镀锌扁钢按图纸要求敷设；
c、镀锌扁钢暗敷设在保温层内；
d、屋面避雷带连接网格不大于10mX10m或12mX8m，扁钢与扁钢搭接处可靠焊接连通。
e、屋面避雷带与每处防雷引下线可靠焊接连接；
f、屋面避雷带与所有突出屋面的金属构件、金属管道、金属管道支架、金属风管、金属风管支架等可靠焊接连接，在安装屋面避雷带时，若金属管道、金属管道支架、金属风管、金属风管支架等不能确定其具体安装位置时，参考相关专业施工图纸在距其图中安装位置10cm处甩出一镀锌扁钢作为预留接头，高度为出屋面20cm，并在甩头上预留2个¢10预留孔，以备将来与金属管道、金属管道支架、金属风管、金属风管支架等联结；
g、遇有变形缝处应做煨玩补偿。
（3）女儿墙避雷带安装
a、镀锌圆钢在安装前要调直，采用木方敲打；
b、镀锌圆钢采用卡接固定在避雷支架上，卡子固定牢固；
c、拐弯处不得小于900，弯曲半径不得小于圆钢直径的10倍。
d、避雷线要平直、牢固，不得有高低起伏和弯曲现象，安装高度一致，平直度每2m检查段偏差不得大于3/1000，但全长不得超过10mm。
（4） 焊接要求：
a、镀锌扁钢与镀锌扁钢焊接，其搭接长度不少于宽度的2倍，三边施焊；
b、镀锌扁钢与镀锌圆钢焊接，其搭接长度不小于圆钢直径的6倍，两面焊接；
c、镀锌圆钢与镀锌圆钢焊接，其搭接长度不小于圆钢直径的6倍，两边焊接；
d、镀锌扁钢与角钢焊接，其搭接长度不少于宽度的2倍，三边施焊；
e、镀锌圆钢与角钢焊接，其搭接长度不小于圆钢直径的六倍，两边焊接；
f、 焊缝应饱满，无夹渣，咬肉、气孔等现象，去药皮。

审核人

交底人

接受交底人

本表由施工单位填写。
技术交底记录
表C2-1
编 号
05-02-C2-001
工程名称
科技研发中心建设工程
交底日期
2014年6月10日
施工单位
中国建筑股份有限公司
分项工程名称
防雷及接地工程
交底提要
防雷及接地工程施工
交底内容：

（5） 测试：本工程防雷接地系统采用共用接地体，在室外距地1.6m处设接地测试点。在基础阀板施工完成后进行第一次测试，在主体结构施工完成后进行第二次测试，在工程竣工后交付使用或四方验收前进行第三次测试，三次测试时间若分别在雨季和冬季，则不再增加雨季和冬季的测试；若三次测试时间未在雨季或冬季，则增加相应雨季和冬季的测试。每次测试都必须考虑沈阳当地季节系数，每次测试结果必须符合设计及验收规范要求。
13、质量标准
（1）保证项目：接地装置的接地电阻值必须符合设计要求。
（2）基本项目：避雷带及防雷引下线位置正确，固定牢固，防腐良好。固定点间距均匀，防雷引下线的保护管固定牢靠。接地装置正确、连接牢固，埋设深度距地面不小于0.6m。
14、成品保护
（1）防雷及接地工程应配合土建施工同时进行，互相配合作好成品保护工作
（2）防雷及接地材料要妥善保管，防止丢失。
（3）安装好的避雷带、引下线严禁作为吊装，攀登的受力点。
（4）其他工种在挖土方时，注意不要损坏接地体。
15、注意事项
（1）需同土建核对最终室外地面标高，确定接地体埋设深度。
（2）室外施工注意天气变化，雷雨天气不可施工。
（3）敷设完接地体的土沟回填土不应夹有石块、建筑材料或垃圾等。
审核人

交底人

接受交底人

本表由施工单位填写。合同管理制度
