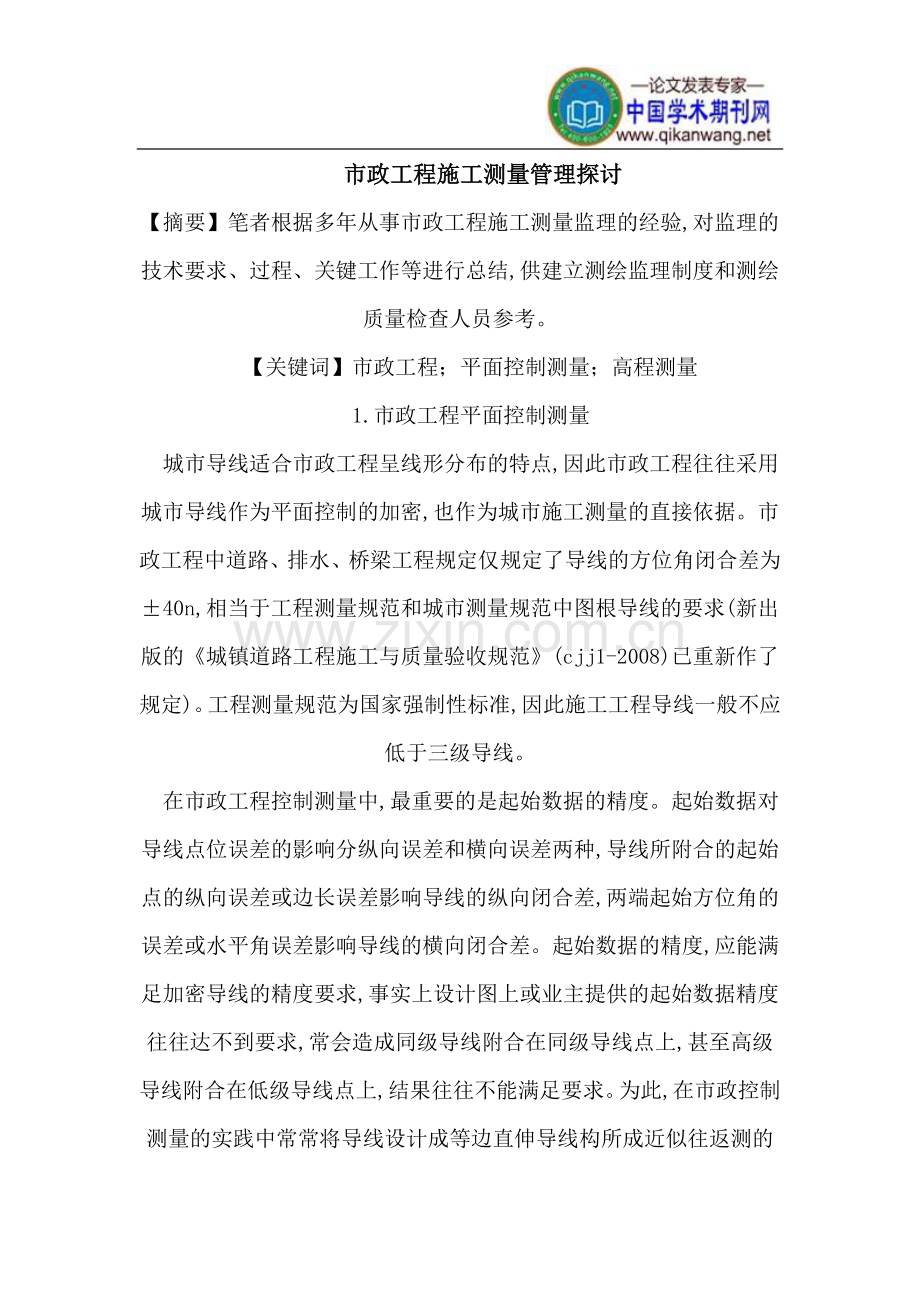

市政工程施工测量管理探讨.doc

市政工程施工测量管理探讨【摘要】笔者根据多年从事市政工程施工测量监理的经验,对监理的技术要求、过程、关键工作等进行总结,供建立测绘监理制度和测绘质量检查人员参考。【关键词】市政工程；平面控制测量；高程测量1.市政工程平面控制测量城市导线适合市政工程呈线形分布的特点,因此市政工程往往采用城市导线作为平面控制的加密,也作为城市施工测量的直接依据。市政工程中道路、排水、桥梁工程规定仅规定了导线的方位角闭合差为40n,相当于工程测量规范和城市测量规范中图根导线的要求(新出版的城镇道路工程施工与质量验收规范(cjj1-2008)已重新作了规定)。工程测量规范为国家强制性标准,因此施工工程导线一般不应低于三级导线。在市政工程控制测量中,最重要的是起始数据的精度。起始数据对导线点位误差的影响分纵向误差和横向误差两种,导线所附合的起始点的纵向误差或边长误差影响导线的纵向闭合差,两端起始方位角的误差或水平角误差影响导线的横向闭合差。起始数据的精度,应能满足加密导线的精度要求,事实上设计图上或业主提供的起始数据精度往往达不到要求,常会造成同级导线附合在同级导线点上,甚至高级导线附合在低级导线点上,结果往往不能满足要求。为此,在市政控制测量的实践中常常将导线设计成等边直伸导线构所成近似往返测的闭合环,也就是以一个导线点作为基点,与该点的相连的另一导线点构成起始边,沿工程路线构成闭合环,如图1所示。如图1所示a、b为已知点,t1t8为新布导线点(可以包含其它已知点)。其中,t6、t7、t8重点,构成近似往返测的闭合环。平差计算时先满足t4、t5、t6三角形闭合条件,再满足t1、t8,t2、t7,t3、t6全圆条件,平差结果t1、t8,t2、t7,t3、t6坐标分别取中数,保证工程相对精度。2.市政工程高程测量水准点的布设不仅应考虑易保留和长期使用,更应考虑水准点的密度和位置满足工程放样的需要,市政工程由于工程性质,使水准点破坏较大,部分水准点由于施工中地形的变化(如遇路堤、路堑不再具备使用价值,特别是有些规范明文规定水准必须一站到位,不得转站。所以监理人员要特别提醒施工人员注意加大水准点密度和水准点的点位布设,以免施工中造成被动。市政工程水准测量是施工阶段高程放样的基础。城市现有各等级水准点,一般均可作为城市工程测量的首级控制。但是由于市政工程建设对水准测量的精度要求比较高，几部规范对水准点的技术要求基本是一致的,可以看出,一般为三等水准要求。三等水准所附合的水准点应是一、二等水准点,但设计图或业主经常难以提供,常常是三等水准附合在三等或四等水准点。为了解决此问题,笔者认为可以同样选择某一水准点作为基点,沿工程沿线方向构成闭合环,以确保工程的相对精度。3.市政工程施工测量监理工程监理单位属于工程监控主体,它主要是受建设单位的委托,代表建设单位对工程实施全过程进行质量监督和控制,测量监理人员从工程一开始就应介入。在开工前,监理人员应熟悉图纸、分析资料、了解工程特点、质量要求等,在全面理解设计的基础上,进行现场调查、确定导线、水准路线走向、选定路线等,直至竣工验收测量,贯穿整个工程的始终。1)控制测量:对于测量监理而言,把握好市政工程中控制测量是至关重要的,对原有控制成果不管何种施工控制网,在放样前,必须进行复测,以确定点位和测量成果的一致性和使用的可靠性。2)编制高程一览表:要求施工部门编制高程一览表,并进行逐项检核,因为这是施工的直接依据。3)中线放样: 线路设计阶段所测设的中线桩至开始施工时,一般均有丢失现象,为保证施工中线位置准确可靠,施工前应根据定线条件复核中桩。4)横断面测量(原地面测量):为了核实土方工程量,故一般在开工前需进行横断面测量,相邻横断面的间距越小则方量越精确,但测量工作也将相应增大。一般可按设计图提供横断面间隔施测,地形变化较大可加桩,而对地势平坦或工程面较窄的地方可不施测横断面,而以中线桩的地面高程代表两侧地形即可。5)隐蔽工程测量:隐蔽工程一般均为标外工程,监理应请业主共同参与,便于确认工程量。工程竣工验收就是对工程施工阶段的质量通过检查评定,考核项目质量是否达到设计要求,并通过验收确保工程项目的质量。所以工程竣工验收对质量的影响是保证最终产品的质量,测量监理人员应督促施工单位完成收尾工程和竣工验收测量资料的准备。4.结束语市政工程监理过程中监理不仅仅是进行工程测量，而应是根据专业自身特点在监理的质量控制、进度控制、投资控制和组织协调中发挥其应有的作用。在硬件上要武装自己，提高本专业技术本领。遵循守法、公正、科学的准则，既要维护建设单位权益，也要保护施工单位合法利益。并要有高度的责任心，良好的职业道德。在掌握本专业技术的基础上，还应拓宽知识面，掌握其他相关专业知识，不断提高其自身素质。参考文献1王福良.浅议城市道路工程测量的质量控制j.黑龙江科技信息.2009(14).2李志明.关于城市道路工程测量的质量控制j.中国科技信息.2006(06).3郭勇,蒙祥达.浅谈工程测量技术的发展与应用j.红水河.2009(01).4于红杰.rtk技术在工程测量中的应用j.安徽建筑.2009(01).5刘军武,邹翔.城市道路工程测量的方法和质量控制j.中华建设.2007(09).6张浩.gps快速测量法在道路工程测量中的运用j.硅谷.2009(06).2010年读书节活动方案一、 活动目的：书是人类的朋友，书是人类进步的阶梯！为了拓宽学生的知识面，通过开展“和书交朋友，遨游知识大海洋”系列读书活动，激发学生读书的兴趣，让每一个学生都想读书、爱读书、会读书，从小养成热爱书籍，博览群书的好习惯，并在读书实践活动中陶冶情操，获取真知，树立理想！ 二、活动目标： 1、通过活动，建立起以学校班级、个人为主的班级图书角和个人小书库。 2、通过活动，在校园内形成热爱读书的良好风气。 3、通过活动，使学生养成博览群书的好习惯。4、通过活动，促进学生知识更新、思维活跃、综合实践能力的提高。 三、活动实施的计划 1、 做好读书登记簿 （1） 每个学生结合实际，准备一本读书登记簿，具体格式可让学生根据自己喜好来设计、装饰，使其生动活泼、各具特色，其中要有读书的内容、容量、实现时间、好词佳句集锦、心得体会等栏目，高年级可适当作读书笔记。 （2） 每个班级结合学生的计划和班级实际情况，也制定出相应的班级读书目标和读书成长规划书，其中要有措施、有保障、有效果、有考评，简洁明了，易于操作。 （3）中队会组织一次“读书交流会”展示同学们的读书登记簿并做出相应评价。 2、 举办读书展览： 各班级定期举办“读书博览会”，以“名人名言”、格言、谚语、经典名句、“书海拾贝”、“我最喜欢的”、“好书推荐”等形式，向同学们介绍看过的新书、好书、及书中的部分内容交流自己在读书活动中的心得体会,在班级中形成良好的读书氛围。 3、 出读书小报：
