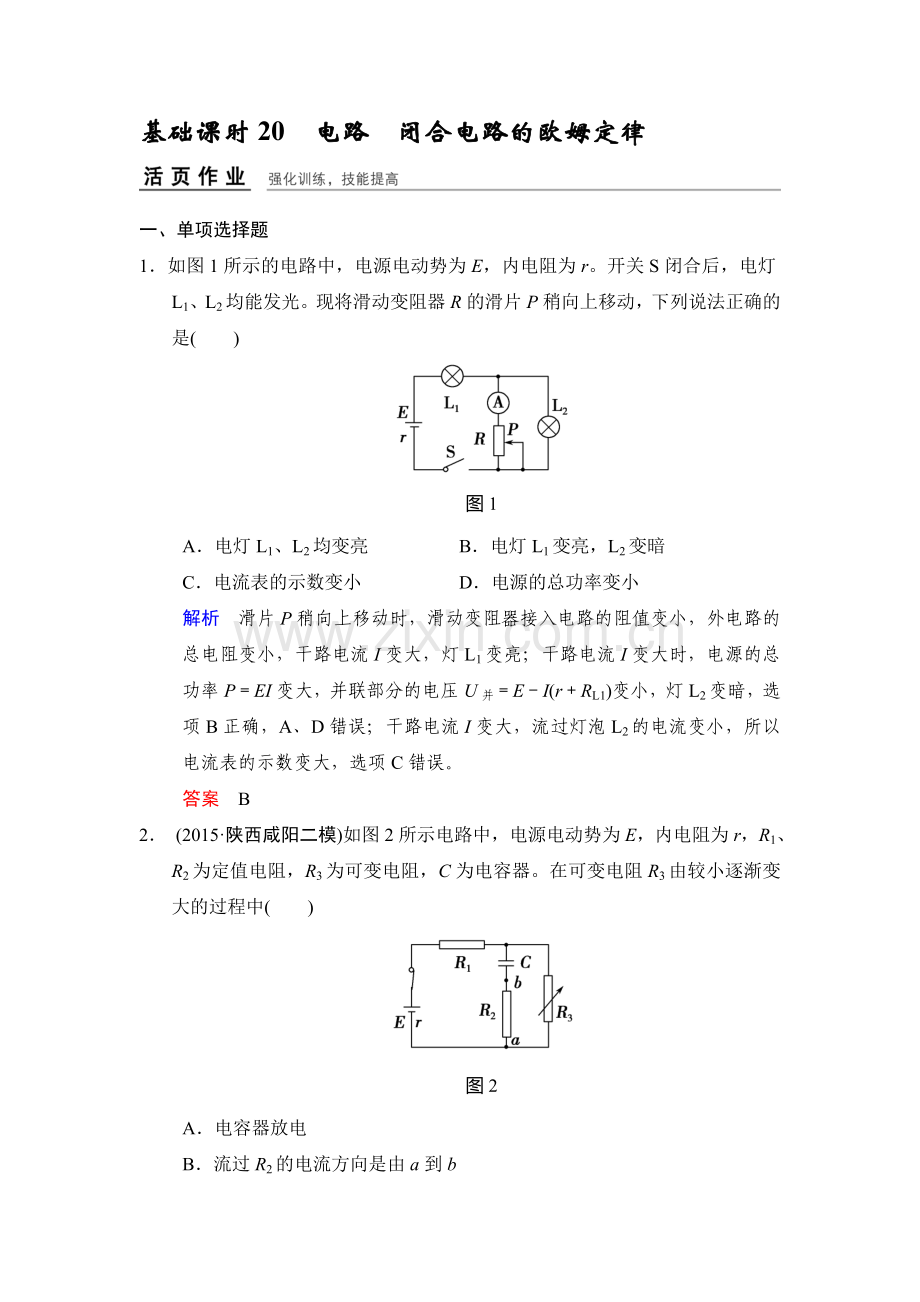

基础课时20　电路　闭合电路的欧姆定律

一、单项选择题
1．如图1所示的电路中，电源电动势为E，内电阻为r。开关S闭合后，电灯L1、L2均能发光。现将滑动变阻器R的滑片P稍向上移动，下列说法正确的是(　　)

图1
A．电灯L1、L2均变亮 B．电灯L1变亮，L2变暗
C．电流表的示数变小 D．电源的总功率变小
解析　滑片P稍向上移动时，滑动变阻器接入电路的阻值变小，外电路的总电阻变小，干路电流I变大，灯L1变亮；干路电流I变大时，电源的总功率P＝EI变大，并联部分的电压U并＝E－I(r＋RL1)变小，灯L2变暗，选项B正确，A、D错误；干路电流I变大，流过灯泡L2的电流变小，所以电流表的示数变大，选项C错误。
答案　B
2． (2015·陕西咸阳二模)如图2所示电路中，电源电动势为E，内电阻为r，R1、R2为定值电阻，R3为可变电阻，C为电容器。在可变电阻R3由较小逐渐变大的过程中(　　)

图2
A．电容器放电
B．流过R2的电流方向是由a到b
C．电容器的带电量在逐渐增大
D．电源内部消耗的功率变大
解析　当可变电阻R3逐渐变大时，总电阻增大，干路电流减小，则电容器上电压U＝E－I(R1＋r)将增大，电容器的带电量Q＝CU增大，即电容器充电，A错误，C正确；因为电容器上极板带正电，所以充电电流方向为b→R2→a，故B错误；电源内部消耗的功率为Pr＝I2r变小，D错误。
答案　C
3．如图3所示的电路中，电源的电动势为6 V，当开关S接通后，灯泡L1、L2都不亮，用电压表测得各部分的电压是Uab＝6 V，Uad＝0 V，Ucd＝6 V，由此可判定(　　)

图3
A．L1和L2的灯丝都烧断了
B．L1的灯丝烧断了
C．L2的灯丝烧断了
D．变阻器R断路
解析　由Uab＝6 V可知，电源完好，灯泡都不亮，说明电路中出现断路故障，且在a、b之间。由Ucd＝6 V可知，灯泡L1与滑动变阻器R是接通的，断路故障出现在c、d之间，故灯L2断路，所以选项C正确。
答案　C
4．(2015·四川成都石室中学一诊)在如图所示的四个电路中，电源电动势为E，内阻为r，定值电阻阻值为R0，当滑动变阻器R的滑片P从a向b滑动时，理想电压表读数将变大的是(　　)

解析　图A中，当滑片P从a向b滑动时，理想电压表的示数始终为零；图B中，电压表测量的是Pb部分的电压，滑片P从a向b滑动时，电压表的示数减小；图C中，滑片P从a向b滑动时，电路的总电阻增大，电路的电流变小，R0上的电压变小，电压表的示数变小；图D中，滑片P从a向b滑动时，电路的电阻增大，电流减小，电源内部的电压减小，路端电压增大，所以理想电压表读数增大的是D。
答案　D
5．如图4所示的电路中，S1闭合，S2断开的情况下，电流表的示数为1.0 A，S1、S2均闭合的情况下，电流表的示数为7.0 A，电源的电动势为13 V，内阻为1 Ω。若电流表的内阻不计，且灯丝电阻不变，则S1、S2均闭合时，灯L的功率为(　　)

图4
A．3 W　 B．6 W　
C．9 W　 D．12 W
解析　S1闭合、S2断开时，电源内电压Ur＝I1r＝1.0×1 V＝1 V，灯L两端的电压UL＝13 V－1 V＝12 V，灯的功率为P＝ULI1＝12×1 W＝12 W；S1、S2均闭合时，电源内电压Ur′＝I2r＝7×1 V＝7 V，灯L两端的电压UL′＝13 V－7 V＝6 V，因灯L的电阻不变，两端电压为原来的，由公式P＝知，灯L的功率应为原来的，即为3 W，所以选项A正确。
答案　A
6．如图5甲所示的电路中，a、b、c是三个完全相同的灯泡，已知灯泡的伏安特性曲线如图乙所示，已知图线过点(0.4,0.125)，闭合电键后流过电源的电流为0.25 A，则下列说法正确的是(　　)

图5
A．灯泡a两端的电压为b两端的电压的2倍
B．灯泡a的功率为0.75 W
C．灯泡b的阻值为12 Ω
D．灯泡a、b的电功率之比为4∶1
解析　由伏安特性曲线可知三个灯泡不是定值电阻，其阻值也不是线性变化的，当电路中的总电流为0.25 A时，通过灯泡b、c的电流均为0.125 A，由图像可知，灯泡a两端的电压为3.0 V，灯泡b两端的电压是0.4 V，灯泡a的功率Pa＝IaUa＝0.25×3 W＝0.75 W，A错误，B正确；灯泡b和灯泡c的阻值为R＝＝ Ω＝3.2 Ω，C错误；灯泡b消耗的功率Pb＝IbUb＝0.125×0.4 W＝0.05 W，灯泡a、b消耗的电功率之比Pa∶Pb＝15∶1，D错误。
答案　B
7． (2016·河北邢台高考摸底)如图6所示的电路中，电源内阻不可忽略，当滑动变阻器滑片处在某一位置时，电流表的读数为I＝0.5 A，电压表V1的读数为U1＝1 V，电压表V2的读数为U2＝2 V。则向右移动滑动变阻器的滑片后，三个电表可能得到的读数是(　　)

图6
A．I＝2 A，U1＝2 V，U2＝0 V
B．I＝1 A，U1＝1.6 V，U2＝3 V
C．I＝0.3 A，U1＝0.9 V，U2＝1.1 V
D．I＝0.2 A，U1＝0.8 V，U2＝2.4 V
解析　滑片向右移动，滑动变阻器接入电路的电阻增大，电路的总电阻增大，故电路的总电流减小，此时电压表V1的示数减小，由U＝E－Ir知路端电压增大，则V2的示数增大。电流表的示数减小，由于内电压减小，则两电压表示数之和增大。故D正确，A、B、C错误。
答案　D
二、多项选择题
8．如图7所示为某电源甲和两定值电阻乙和丙的伏安特性曲线，如果将乙和丙分别接在电源甲的两端。则下列说法正确的是(　　)

图7
A．定值电阻乙接在电源两端时，电源的效率高
B．定值电阻丙接在电源两端时，电源的效率高
C．定值电阻丙接在电源两端时，电源的输出功率大
D．无论定值电阻乙还是定值电阻丙接在电源两端，电源的输出功率一样大
解析　乙接在电源上时，输出电压高，电源的效率高，A正确，B错误；图线交点的纵、横坐标的乘积等于输出功率，所以丙接在电源上时，电源的输出功率大，C正确，D错误。
答案　AC
9． (2016·江苏淮安模拟)如图8所示，E为电源，其内阻不可忽略，RT为热敏电阻，其阻值随温度的升高而减小，L为指示灯泡，C为平行板电容器，G为灵敏电流计。闭合开关S，当环境温度明显升高时，下列说法正确的是(　　)

图8
A．L变亮 B．RT两端电压变大
C．C所带的电荷量保持不变 D．G中电流方向由a到b
解析　当环境温度升高时，热敏电阻的阻值减小，电路中电流增大，L变亮，选项A正确；电源的内压U内＝Ir也增大，所以RT两端电压变小，选项B错误；电容器上的电压等于电路的路端电压，路端电压U＝E－Ir减小，所以电容器上的电荷量将减小，G中电流的方向由a到b，选项C错误，D正确。
答案　AD
10．(2015·四川攀枝花一诊)如图9所示是一种油箱内油面高度检测装置的示意图。图中油量表由电流表改装而成，金属杠杆的一端接浮标，另一端触点O接滑动变阻器R。当油箱内油面下降时，下列分析正确的有(　　)

图9
A．触点O向下滑动　 B．触点O向上滑动
C．电路中的电流增大了　 D．电路中的电流减小了
解析　当油面下降时，浮标位置降低，滑动变阻器的滑片O向上移动，滑动变阻器接入电路的阻值变大，根据I＝可知电路中的电流变小，电流表示数变小，故选项A、C错误，B、D正确。
答案　BD
11．在如图10所示的电路中，由于某一电阻发生短路或断路，A灯变暗，B灯变亮，则故障可能是(　　)

图10
A．R1短路　　　　 B．R2断路
C．R3断路　　　　 D．R4短路
解析　由于A灯串联于干路中，且故障发生后，A灯变暗，故知电路中总电流变小，即电路总电阻变大，由此推知，故障应为某一电阻断路，排除选项A、D。假设R2断路，则其断路后，电路总电阻变大，总电流变小，A灯变暗，同时R2断路必引起与之并联的灯B中电流变大，使B灯变亮，推理结果与现象相符，故选项B正确。假设R3断路，则也引起总电阻变大，总电流变小，使A灯变暗，同时R3断路也必引起与之并联的电路(即R1所在支路)中电流增大，B灯中分得的电流也变大，B灯变亮，故选项C正确。
答案　BC
12．在如图11所示的U－I图线上，a、b、c各点均表示该电路中有一个确定的工作状态，在b点α＝β，则下列说法中正确的是(　　)

图11
A．在b点时电源有最大输出功率
B．在b点时电源的总功率最大
C．从a→b，β角增大，电源的总功率和输出功率可能都将增大
D．从b→c，β角增大，电源的总功率和输出功率可能都将减小
解析　b点对应内、外电路电阻相等，电源有最大输出功率，A正确；电源的总功率P总＝IE，当回路电流最大时电源总功率最大，即外电路短路时电源的总功率最大，B错误；从a→b，路端电压升高，回路电流减小，电源的总功率减小，C错误；若＝r，由路端电压和干路电流可判断从b→c外电路电阻增大电源的输出功率和总功率都减小，D正确。
答案　AD
13．电源、开关S、定值电阻R1、R2、光敏电阻R3和电容器连接成如图12所示的电路，电容器的两平行板水平放置。当开关S闭合，并且无光照射光敏电阻R3时，一带电液滴恰好静止在电容器两板间的M点，当用强光照射光敏电阻R3时，光敏电阻的阻值变小，则(　　)

图12
A．液滴向下运动 B．液滴向上运动
C．电容器所带电荷量减少 D．电容器两极板间电压变大
解析　电路稳定时电容器两端电压等于电阻R1两端电压，当用强光照射光敏电阻R3时，光敏电阻的阻值变小，电路中的电流变大，电阻R1两端电压变大，电容器继续充电，电荷量增加，并且带电液滴所受电场力增大，液滴向上运动。
答案　BD
14．(2016·四川成都高三一诊)如图13所示的电路中，开关K闭合。在开关S接a且电路稳定后，电流表A1、A2和电压表V的示数分别为I1a、I2a和Ua，电源的输出功率为P1，平行金属板所带电荷量为Q1；这时让带电微粒从P点水平射入平行板间，恰能沿图示水平直线射出。若把平行板的上板向上移动少许，且S接b，当电路稳定后，A1、A2和V表的示数分别为I1b、I2b和Ub，电源的输出功率为P2，平行板所带电荷量为Q2；再让相同微粒仍从P点水平射入。则下列判断正确的是(　　)

图13
A．I1a＝I1b，I2a＝I2b≠0，Ua＞Ub
B．Q1＞Q2
C．P1＞P2
D．该粒子带负电，且第二次从P射入后，有可能打在下极板上
解析　根据闭合电路欧姆定律可得，I1a＝I1b＝，Ua＝Ub＝·R，开关S无论是接a，还是接b，当电路稳定后，I2a＝I2b＝0，故A选项错误；根据C＝可得Q1＝CUa′＝·2R，Q2＝C′Ub＝·R，且C′＜C则 Q1＞Q2，故B选项正确，根据P＝IU可得P1＝EI1a－Ir，P2＝EI1b－Ir，则P1＝P2，故C选项错误；当开关S接a时，由于带电微粒恰能沿图示水平直线射出，说明带电微粒所受竖直向上的电场力与竖直向下的重力大小相等，又根据电路可知，电容器的上极板带正电，则带电微粒带负电。当开关S接b时，由于把电容器的上极板向上移动了少许，根据E＝可知，电容器间形成的匀强电场的电场强度将减小，则微粒所受竖直向下的重力大于竖直向上的电场力，带电微粒向下做类平抛运动，有可能打在电容器的下极板上，故D选项正确。
答案　BD
