第二十二讲　家庭电路　生活用电

一、选择题
1．(2015，乐山)下列做法中符合安全用电原则的是(C)
A．用湿手拔插头
B．选择保险丝时应尽量选择粗的
C．控制家用电器的开关应安装在火线上
D．发现有人触电时，立即用手把人拉开
2．(2015，成都)下列做法中，符合安全用电要求的是(B)
A．将开关安装在灯具和中性线(零线)之间
B．发生触电事故时，首先切断电源
C．家中空气开关跳闸(断开)后马上将其闭合
D．在高压线附近的空地放风筝
3．(2015，临沂)下列做法中符合安全用电常识的是(B)
A．用电器的三脚插头也可插入两孔插座中使用
B．使用试电笔时，金属体笔尖应接触被测导线，手指按住金属体笔尾，不能碰到金属体笔尖
C．有人触电时应迅速用手把他拉离电源
D．家庭电路中开关接在火线或零线上都可以

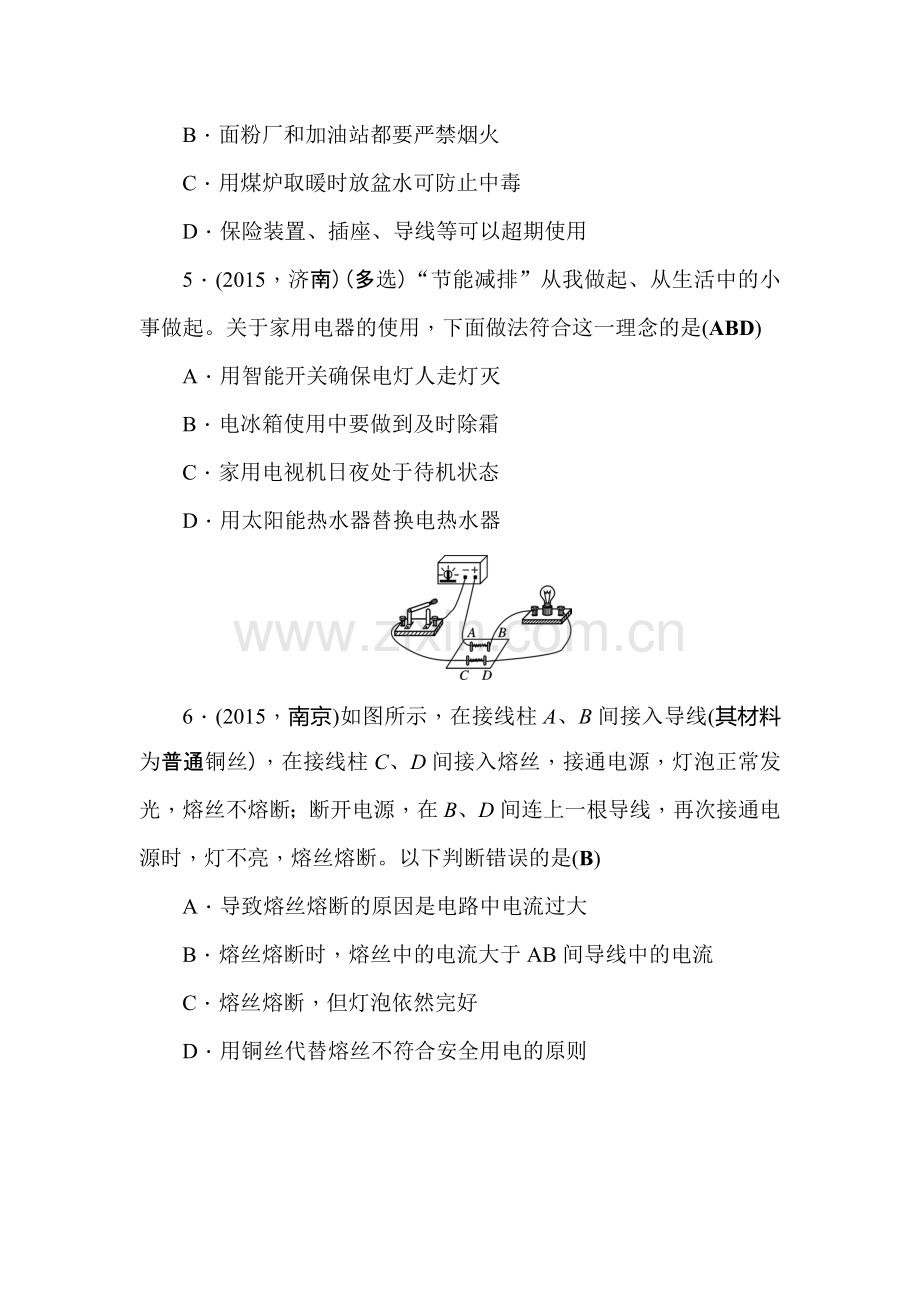

4．(2015，河北)下列说法正确的是(B)
A．只要不接触带电体就不会触电
B．面粉厂和加油站都要严禁烟火
C．用煤炉取暖时放盆水可防止中毒
D．保险装置、插座、导线等可以超期使用
5．(2015，济南)(多选)“节能减排”从我做起、从生活中的小事做起。关于家用电器的使用，下面做法符合这一理念的是(ABD)
A．用智能开关确保电灯人走灯灭
B．电冰箱使用中要做到及时除霜
C．家用电视机日夜处于待机状态
D．用太阳能热水器替换电热水器

6．(2015，南京)如图所示，在接线柱A、B间接入导线(其材料为普通铜丝)，在接线柱C、D间接入熔丝，接通电源，灯泡正常发光，熔丝不熔断；断开电源，在B、D间连上一根导线，再次接通电源时，灯不亮，熔丝熔断。以下判断错误的是(B)
A．导致熔丝熔断的原因是电路中电流过大
B．熔丝熔断时，熔丝中的电流大于AB间导线中的电流
C．熔丝熔断，但灯泡依然完好
D．用铜丝代替熔丝不符合安全用电的原则

7．(多选)5月初，小明家中的电能表示数为，电能表的部分参数及6月初的示数如图所示，下列说法正确的是(BC)
A．电能表是测量用电器消耗电功率的仪表
B．小明家5月初至6月初消耗的电能是120 kW·h
C．小明家所有用电器同时工作，总功率不得超过2.2 kW
D．若电能表转盘在10 min内转过300转，则用电器的总功率为1 kW
8．(2014，武汉)如图所示的家庭电路中，闭合开关后灯泡不亮。用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是(B)

A．灯泡短路
B．灯丝断了
C．开关接触不良
D．插座短路
二、填空题
9．(2015，聊城)在家庭电路中，控制照明灯的开关应接在__火__线和照明灯之间，客厅插座与卧室电灯是__并__联的。

10．(2015，盐城)在家庭用电的调查研究综合实践活动中，小明观察到家中电能表的表盘如图所示，示数为__320.6__kW·h。用试电笔检测插座时，发现氖管发光，说明接触的是__火__线，使用试电笔时，手必须和__笔尾__(填“笔尖”或“笔尾”)金属电极接触。
11．(2014，苏州)对人体来说，安全电压一般不高于__36__V，在家庭电路中，通常用__试电笔__判断火线和零线，用__电能表__测量电路消耗的电能。

12．(2014，扬州)家庭电路中，电冰箱、电饭煲、日光灯等家用电器的连接方式是__并__联，其中电饭煲是利用电流的__热效应__工作的。如图所示的A点是灯头接导线的螺丝(灯丝完好)，当电路中的开关S断开时，站在地面上的人用手接触电路中的A点__会__(填“会”或“不会”)触电。
三、作图与简答题
13．(2014，兰州)一间教室要安装2盏“220 V　40 W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。

14．(2015，广东)图甲是插线板，图乙是内部电路。请将乙图的内部电路连接完整。要求：在开关断开时插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时指示灯发光，插孔可提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压。

15．(2015，阜新)请用笔画线代替导线，将图中的电灯、开关和两孔插座接入家庭电路中。

16．在家用电器的电源插头中有些是用二脚插头，有些是用三脚插头，请各举出两种电器的名称。说明为什么有些电器要用三脚插头。
解：家用电器电源插头为二脚的是：电视机、台灯等，家用电器电源插头为三脚的是：电冰箱、洗衣机等。使用三脚插头的家用电器外壳通常是金属的，为防止漏电造成触电事故，三脚插头的一个脚与外壳连接，插入三孔插座后，把外壳与大地连接起来，保证人体的安全。
四、计算题
17．(2014，泰州)如图所示是家庭电路的一部分。电能表的电流规格是“10(40) A”，L是“220 V　22 W”的节能灯，插座上接入“220 V　220 W”的电视机(图中未画出)。灯和电视机同时工作，求：

(1)通过电能表的电流；
(2)连续工作4 h消耗的电能；
(3)该电路中还能接入的用电器的最大功率。
解：(1)家庭电路中已接用电器功率P＝P电视机＋P灯＝220 W＋22 W＝242 W，通过电能表的电流I＝＝＝1.1 A　
解：(2)连续工作4 h消耗的电能W＝Pt＝0.242 kW×4 h＝0.968 kW·h　
解：(3)电路可接入用电器的总功率P＝UI＝220 V×40 A＝8 800 W，电路中还能接入用电器的最大功率P最大＝P总－P＝8 800 W－242 W＝8 558 W
