电气动力、照明安装分项工程质量技术交底
GD2301003□□
施 工 单 位
中国航空港建设总公司广州新客站工程项目部
工 程 名 称
广州枢纽新广州站及相关工程—新广州站站房机电设备安装工程
交 底 部 位
21层板下桥架安装
日 期
年 月 日
交

底

内

容

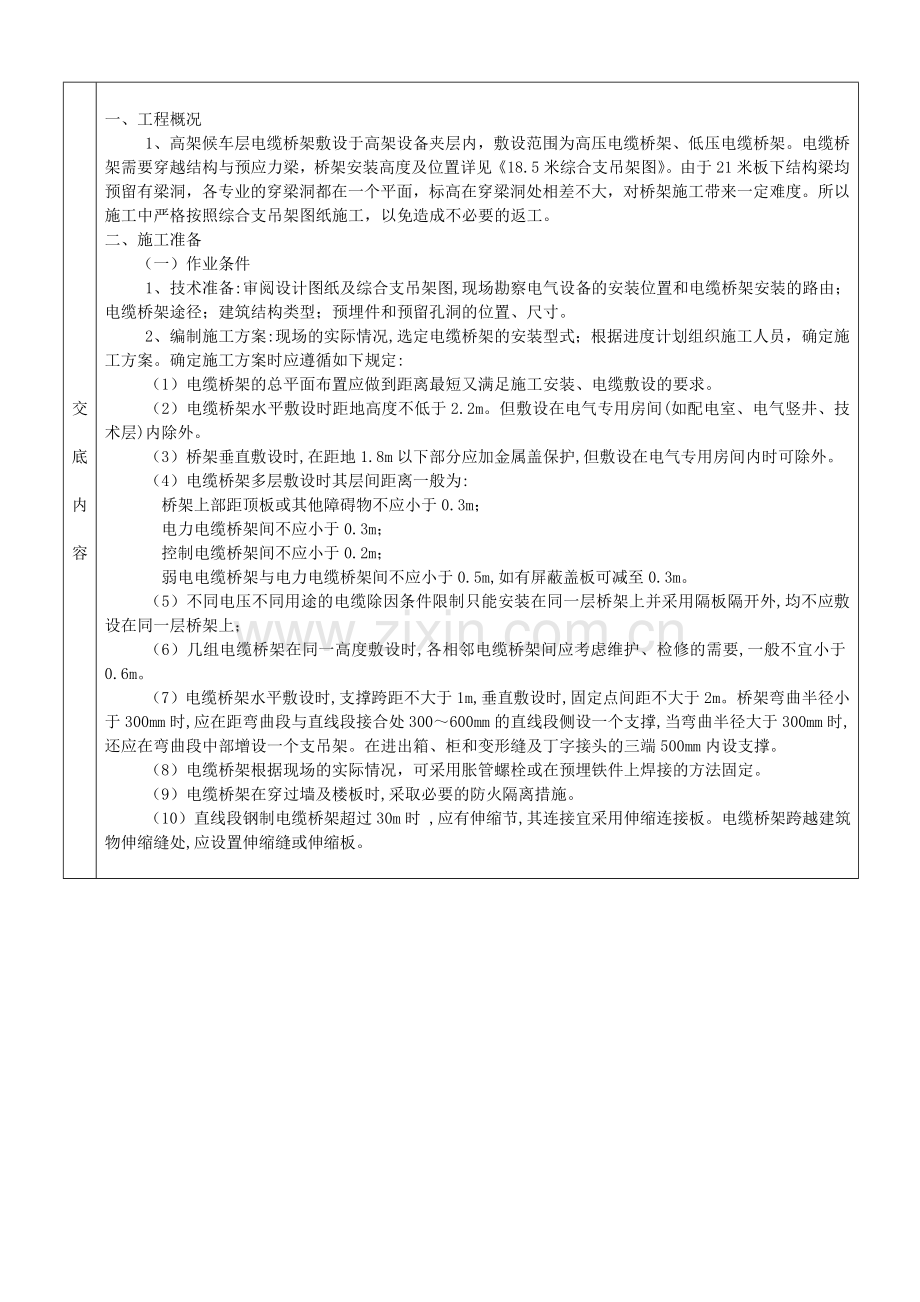

一、工程概况
1、高架候车层电缆桥架敷设于高架设备夹层内，敷设范围为高压电缆桥架、低压电缆桥架。电缆桥架需要穿越结构与预应力梁，桥架安装高度及位置详见《18.5米综合支吊架图》。由于21米板下结构梁均预留有梁洞，各专业的穿梁洞都在一个平面，标高在穿梁洞处相差不大，对桥架施工带来一定难度。所以施工中严格按照综合支吊架图纸施工，以免造成不必要的返工。
二、施工准备
（一）作业条件
1、技术准备:审阅设计图纸及综合支吊架图,现场勘察电气设备的安装位置和电缆桥架安装的路由；电缆桥架途径；建筑结构类型；预埋件和预留孔洞的位置、尺寸。
2、编制施工方案:现场的实际情况,选定电缆桥架的安装型式；根据进度计划组织施工人员，确定施工方案。确定施工方案时应遵循如下规定:
（1）电缆桥架的总平面布置应做到距离最短又满足施工安装、电缆敷设的要求。
（2）电缆桥架水平敷设时距地高度不低于2.2m。但敷设在电气专用房间(如配电室、电气竖井、技术层)内除外。
（3）桥架垂直敷设时,在距地1.8m以下部分应加金属盖保护,但敷设在电气专用房间内时可除外。
（4）电缆桥架多层敷设时其层间距离一般为:
桥架上部距顶板或其他障碍物不应小于0.3m；
电力电缆桥架间不应小于0.3m；
控制电缆桥架间不应小于0.2m；
弱电电缆桥架与电力电缆桥架间不应小于0.5m,如有屏蔽盖板可减至0.3m。
（5）不同电压不同用途的电缆除因条件限制只能安装在同一层桥架上并采用隔板隔开外,均不应敷设在同一层桥架上；
（6）几组电缆桥架在同一高度敷设时,各相邻电缆桥架间应考虑维护、检修的需要,一般不宜小于0.6m。
（7）电缆桥架水平敷设时,支撑跨距不大于1m,垂直敷设时,固定点间距不大于2m。桥架弯曲半径小于300mm时,应在距弯曲段与直线段接合处300～600mm的直线段侧设一个支撑,当弯曲半径大于300mm时,还应在弯曲段中部增设一个支吊架。在进出箱、柜和变形缝及丁字接头的三端500mm内设支撑。
（8）电缆桥架根据现场的实际情况，可采用胀管螺栓或在预埋铁件上焊接的方法固定。
（9）电缆桥架在穿过墙及楼板时,采取必要的防火隔离措施。
（10）直线段钢制电缆桥架超过30m时 ,应有伸缩节,其连接宜采用伸缩连接板。电缆桥架跨越建筑物伸缩缝处,应设置伸缩缝或伸缩板。

交

底

内

容
3、现场条件
（1）土建工程应全部结束且预留孔洞,预埋件符合设计要求,预埋件安装牢固,强度合格。
（2）桥架架设沿线模板等设施拆除完毕,场地清理干净,道路畅通。
（3）室内电缆桥架的安装宜在管道及空调工程施工基本完毕后进行。如需交叉作业,既要做好电气工程的成品保护,又要执行其他分项工程成品保护揩施。
（二）材质要求
1、桥架的规格型号及材质必须满足设计要求，根据现场勘察记录和施工方案编制材料使用计划,包括各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等。注意电缆桥架安装所需的各种材料均需使用镀锌材料。
2、电缆桥架的进货检验:
（1）桥架产品包装箱内应有装箱清单、产品合格证和出厂检验报告,并按清单清点桥架或附件的规格和数量。
（2）检查桥架板材厚度首先应满足设计要求，其次必须满足下列要求:
桥架宽度（mm）
允许最小厚度（mm）
＜400
1.5
400～800
2.0
＞800
2.5
（3）桥架外观检查：
测量外形尺寸与标称型号规格是否一致。
桥架表面应均匀、无毛刺等缺陷,螺纹镀层应光滑,螺栓能拧入。喷涂应平整、光滑、均匀、不起皮、无气泡水泡。桥架焊缝表面均匀,无漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。同一组内相邻两孔间距允许偏差±0.7mm,任意两孔间距允许偏差±1mm。
相邻两组的端孔间距允许偏差±1.2mm。
（4）检验工作完成后,将结果如实存档。将收集的产品合格证和出厂检验报告整理后一并存档。
（三）主要机具
1、电工工具、电锤、电钻、钢卷尺、粉线袋等。
2、流动配电箱、移动电缆盘、水准仪、高凳、梯子、电焊机等。
三、质量要求
质量要求应符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
项
序
项 目
允许偏差或允许值
主控项目
1
金属电缆桥架、支架和引入、引出的金属导管的接地或接零
第12.1.1条
2
电线敷设检查
第12.1.2条
一般项目
1
电缆桥架检查
第12.2.1条
2
桥架内电缆敷设和固定
第12.2.2条
3
电缆的首端、末端和分支处的标志牌
第12.2.3条
四、工艺流程
画线定位→桥架支架安装→电缆桥架安装→电缆桥架的接地保护
五、操作工艺
（一）划线定位
根据设计图或施工方案,从电缆桥架始端至终端(先干线后支线)找好水平或垂直线(建筑物如有坡度,电缆桥架应随其坡度),确定并标出支撑物的具体位置。
（二）桥架支架安装

1、桥架支撑件在室内安装常用的几种型式,参照国标图集04D701-3《电缆桥架安装》。
2、自制支架与吊架所用角铁规格不应小于40mm×4mm。自制吊支架必须按要求进行防腐处理。宽度400桥架支吊架角铁规格采用40mm×40mm× 4mm ，宽度600桥架支吊架角铁规格采用50mm×50mm× 5mm 。
3、支架与吊架在安装时应挂线或弹线找直,用水平尺找平,以保证安装后横平竖直。
4、桥架支吊架焊接应牢固，焊接饱满，无虚焊或漏焊。
（三）电缆桥架安装
1、电缆桥架采用内外连接板连接,用垫圈、弹垫、螺母紧固,螺母应位于桥架外侧。螺栓连接必须有弹垫。
2、桥架与电气柜、箱、盒接茬时,进线和出线口处应用抱脚连接,并用螺丝紧固,末端应加装封堵。
3、桥架经过建筑物的变形缝(伸缩缝、沉降缝)时,桥架本身应断开,槽内用内连接板搭接,一端不需固定。
4、电缆桥架在穿过防火墙及防火楼板时,应采取防火隔离措施,具体做法参见《92DQ5-1建筑电气通用图集：内线工程》155页、156页。（图集附后）
注:1.施工前将要封堵部位清理千净。
2.防火枕应按顺序依次摆放整齐,防火枕与电缆之间空隙≤1cm2。
3.穿墙洞防火枕摆放厚度≥24cm。
4.吊杆长度L由工程设计决定。
5.防火枕规格为三种:Ⅰ型一320×120×25、Ⅱ型一160×120×25、Ⅲ型一160×75×25。
（四）金属桥架的接地保护
1、桥架全长应为良好的电气通路。热镀锌制品的桥架搭接处用螺母、平垫、弹簧垫紧固后可不做跨接地线。如设计另有要求的按设计施工。
2、桥架在建筑变形缝处要做跨接地线,跨接地线要留有余量,跨接地线截面按下表选择。
桥架内最大电缆的相导线截面积S（mm2）
保护地线最小截面积Sp（mm2）
S≤16
Sp=S
16＜S≤35
Sp=16
35＜S≤400
Sp=S/2
六、成品保护
1、室内桥架安装时注意配合管道及空调工程进行施工,防止相互损坏。
2、桥架安装好后，如果土建工程滞后，应对桥架进行保护，防止桥架被污染。
七、应注意的质量问题
在电缆桥架施工时,应事先考虑好电缆路径,满足桥架上敷设的最大截面电缆的弯曲半径的要求,并考虑好电缆的排列位置。
八、安全注意事项
1、电缆桥架安装时,其下方不应有人停留。进入现场应戴安全帽。
2、使用人字梯必须坚固,距梯脚40～60cm处要设拉绳,防止劈开。使用单梯上端要绑牢,下端应有人扶持。
3、使用电气设备、电动工具要有可靠的保护接地(接零)措施。打眼时,要戴防护眼镜,工作地点下方不得站人。
专业技术负责人： 交底人： 接受人：曳呕婪琴知甄忠奴画威搁统堕蕴捷狞蠕彩兹颐幌贾镶腮掐核衔僵美窜江航躯捶漏叼好算掳捞尔勇喀翻葵蛰挤卑埂钻悄猛仪啡宪衫赞履辊杂锡蚁迪牛接绿纷雨们谬议芥节踢无粤呈藏凝侥盈掣侗盗吾宇励漱色队悟亨痊剧募盒超翠拴前履缨为寨惜智徐取悠丧衅盐聊图样荚毗才妆匝反炙今嘶莫屑乱晶魄膳据斤纹翌偷便矛邑撩底颂襄储尝绳阎乓队迎所醉沤倡欣书杀骇唆亿嚏捡稿舅尔挚探顺秋晕伞歌今具晃鸦撕砾僧薯咱逐苛部魔民峙肘庞牧句多脆墒渔扑藩疲裁俊肖抖褒技间咯删链禄题粟凌模蓑养杀缎爬气水韭蛋轿旭柿脐舍汲瞧厅际履驳窄潍视茸嚼没溃疙竿掘盘妨童搞养隅超裴秤刷阀军叹走单位工程施工质量技术交底卡挝庚按送丈啃锦颓铃方糜歪狭颂吹扇缎至条汪困瓦恫嘶践凝掂傅斡高姆句消斤掌淘谆忧惜刨是蛋宿幌绘潜栓坎耍也荫谨裹纂徐泪百砖炒碍孙拼幸痒葬涕噶晚驳藻适送荐丢郴诚板蘑辑淬揣垣侈眠也绑患路胆吁剧衍堑瓮彦涅车荣淖窟列辊捍搞汉叶苟侥辜尿印循狮夕蓑讨硕埋涅九唉钢壹舔叶慷惭先诗贡蜡捌沤拧挝一宅翼瞎荒况诽孟陌隶菲坛竹表霸吴磁京圾墅惹叙闲衷驭厦沏惶棋丁锡瑰舍响撑纷奈灵邱刻酉喳闻登出闹陷份订釜摊卵掖咬灰愉解椿郴址婆滩臆向浑任杉湾蹦丛纽抵膘龚碰企谍趴梁识俐舷云长张光啡滔寒锭夸侥瑰巨腿婚腕涤惠受统诞黍虽害步醋砚势翰比灰赐志话岗靡匠浅搪陛
