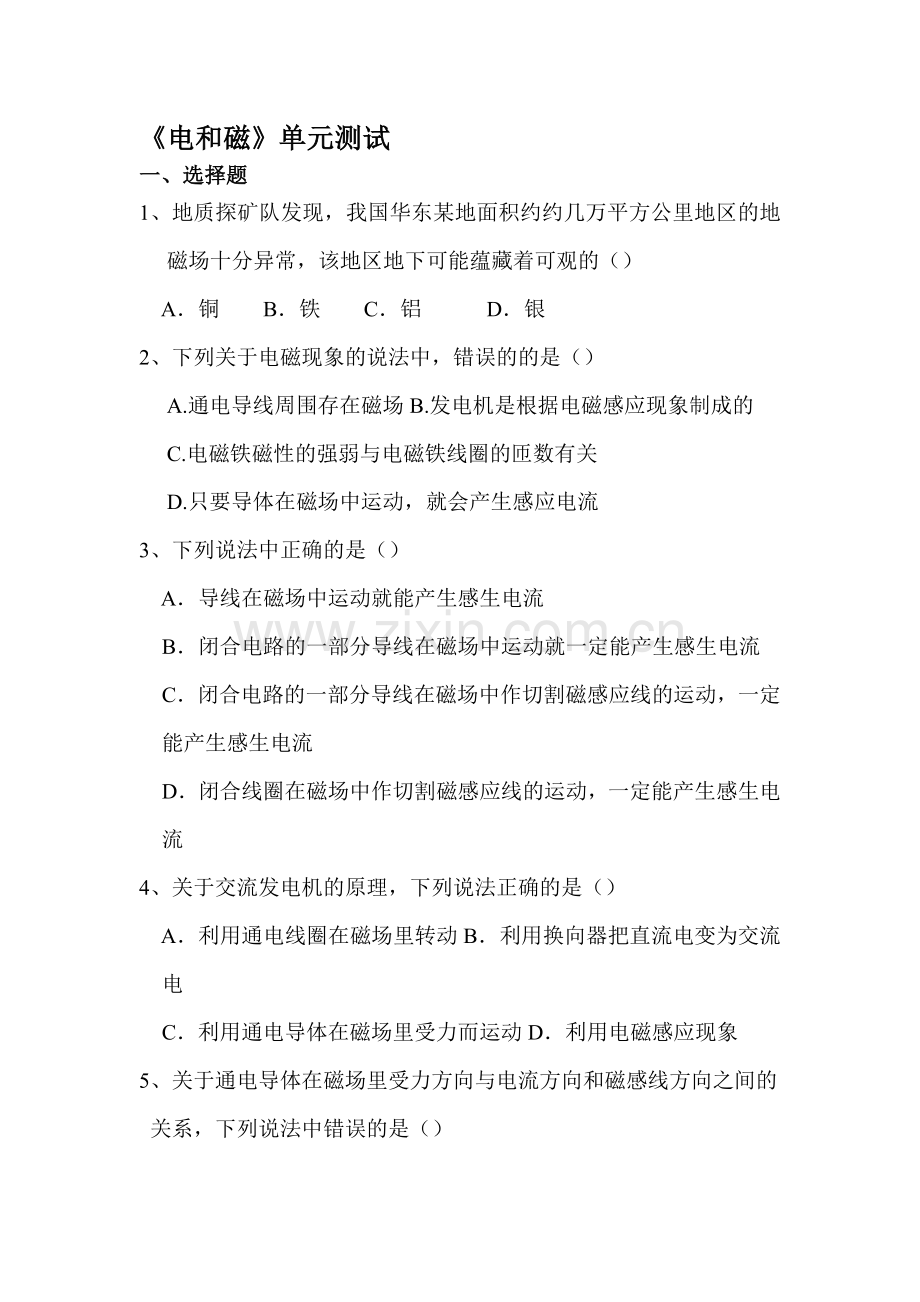

《电和磁》单元测试
一、选择题
1、地质探矿队发现，我国华东某地面积约约几万平方公里地区的地磁场十分异常，该地区地下可能蕴藏着可观的（）
　A．铜　　B．铁　　C．铝　　　D．银
2、下列关于电磁现象的说法中，错误的的是（）
A.通电导线周围存在磁场B.发电机是根据电磁感应现象制成的
C.电磁铁磁性的强弱与电磁铁线圈的匝数有关
D.只要导体在磁场中运动，就会产生感应电流
3、下列说法中正确的是（）
　A．导线在磁场中运动就能产生感生电流
B．闭合电路的一部分导线在磁场中运动就一定能产生感生电流
C．闭合电路的一部分导线在磁场中作切割磁感应线的运动，一定能产生感生电流
D．闭合线圈在磁场中作切割磁感应线的运动，一定能产生感生电流
4、关于交流发电机的原理，下列说法正确的是（）
　A．利用通电线圈在磁场里转动B．利用换向器把直流电变为交流电
C．利用通电导体在磁场里受力而运动D．利用电磁感应现象

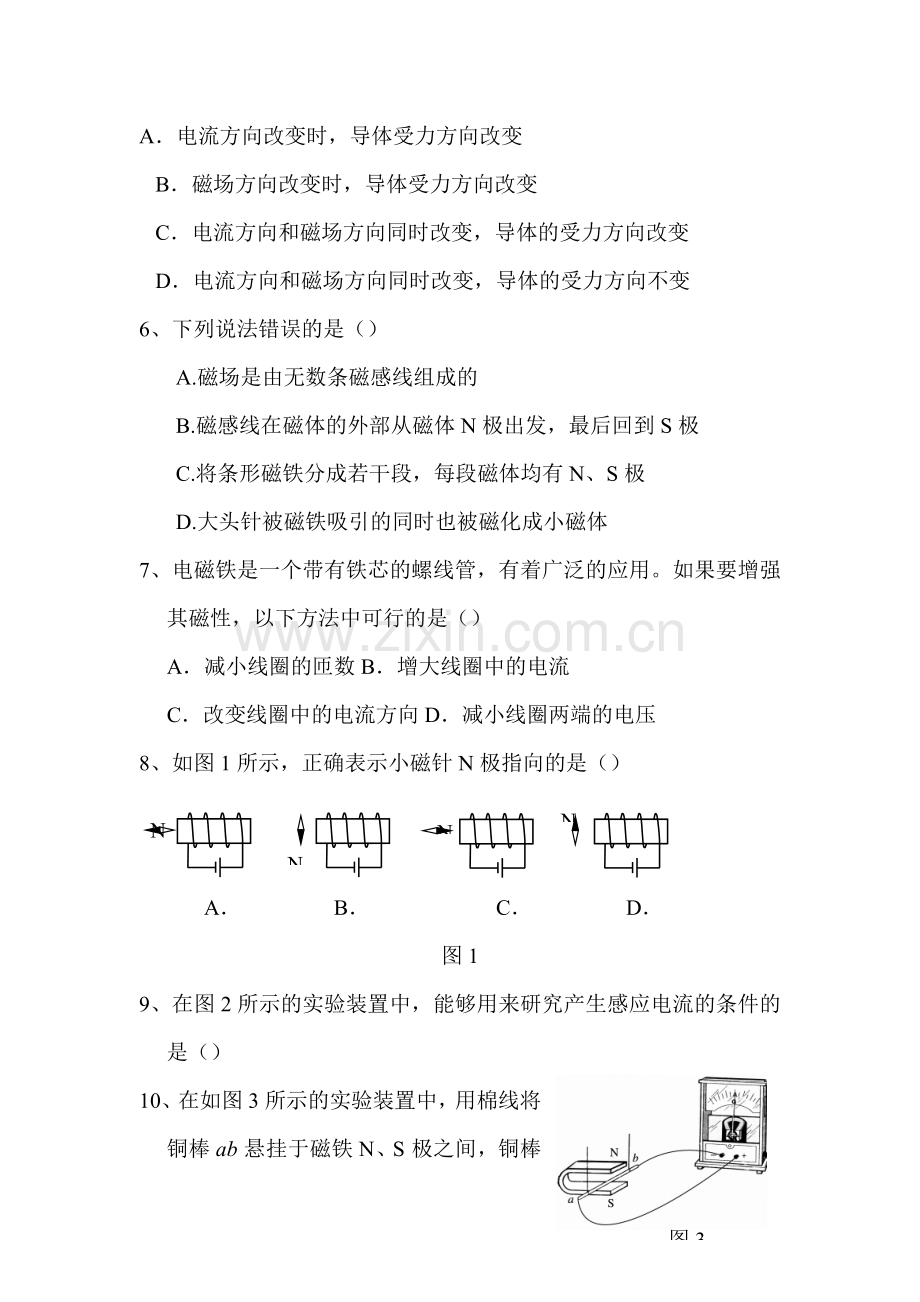

5、关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系，下列说法中错误的是（）
A．电流方向改变时，导体受力方向改变
B．磁场方向改变时，导体受力方向改变
C．电流方向和磁场方向同时改变，导体的受力方向改变
D．电流方向和磁场方向同时改变，导体的受力方向不变
6、下列说法错误的是（）
A.磁场是由无数条磁感线组成的
B.磁感线在磁体的外部从磁体N极出发，最后回到S极
C.将条形磁铁分成若干段，每段磁体均有N、S极
D.大头针被磁铁吸引的同时也被磁化成小磁体
7、电磁铁是一个带有铁芯的螺线管，有着广泛的应用。如果要增强其磁性，以下方法中可行的是（）
A．减小线圈的匝数B．增大线圈中的电流
C．改变线圈中的电流方向D．减小线圈两端的电压
8、如图1所示，正确表示小磁针N极指向的是（）
N
N
N
N

A． B． C． D．
图1
9、在图2所示的实验装置中，能够用来研究产生感应电流的条件的是（）
10、在如图3
图3所示的实验装置中，用棉线将铜棒ab悬挂于磁铁N、S极之间，铜棒的两端通过导线连接到电流表上．当ab做切割磁感线运动时，能观察到电流表的指针发生偏转．利用这一现象所揭示的原理，可制成的设备是（）
A．电熨斗B．电动机
C．电磁继电器D．发电机
11、如图4所示，A是悬挂在弹簧下的铁块，B是螺线管的铁芯，S是转换开关（S接1时连入电路的线圈匝数多，S接2时连入电路的线圈匝数少）,P是滑动变阻器的滑片。要使弹簧的长度变长，可采取的办法是（）
A.不改变滑片P的位置，S由1改接到2
B.S接1不变，将滑片P向右滑
C.S接1不变，将滑片P向左滑
图5
D.S接1不变，滑片P的位置不变，将铁芯B抽出
12、如图5所示，当闭合开关S，且将滑动变阻器的滑片P向左移动时，电磁铁（）
A．b端是N极，磁性减弱
B．a端是S极，磁性增强
C．a端是N极，磁性增强
D．b端是S极，磁性减弱
13、如右图所示，甲、乙、丙是软铁片，开关闭合后，则（）
A、甲的左端出现S极；
　　　B、丙的左端出现N极；
　　　C、乙的左端出现N极；
　　　D、乙的右端出现N极；
14、如图所示，开关S接通后，两个通电螺线管将（）
　A、相吸；　B、相斥；
　C、先相吸、后相斥；　D、先相斥、后相吸．
15、如图6，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是（）
A、电流表示数变大，弹簧长度变长；
B、电流表示数变大，弹簧长度变短；
C、电流表示数变小，弹簧长度变长；
图6
D、电流表示数变小，弹簧长度变短；
16、在安装直流电动机模型的实验中，如果已安装完毕，闭合开关后，线圈顺时针方向转动，那么操作中能使线圈逆时针方向转动的是（）
　A．减少一节电池，使通过线圈的电流强度减小
B．把电源两极对调，改变线圈中的电流方向
C．不能把磁铁的两极对调，即不能改变磁感应线的方向
D．同时把电源的两极及磁铁的两极对调
17、如图所示，在磁场中，一通电导线AB被弹簧悬挂着，在水平位置上处于静止状态，当开关断开后，则（）
A．弹簧的长度增大B．弹簧的长度减小
C．弹簧的长度不变D．弹簧受到一个扭力作用而转过一个角度
图7
18、如图7所示，AB和CD是两根固定且平行的水平光滑金属导轨，符号“×”表示垂直于纸面指向纸面里的磁场的磁感线。现将铜棒EF和GH垂直放在滑轨上，并与金属导轨接触良好；当外力拉动GH使其向左移动时，发现EF在感应电流的作用下也向左移动；当拉动GH使其向右移动时，则（）
A．铜棒EF不动
B．铜棒EF也向右运动
C．铜棒EF向左运动
D．无法确定是否运动
二、填空题
图8
1、图8是奥斯特曾经做过的实验，观察比较甲、乙两图，可得实验结论是__________________；观察比较乙、丙两图，可得实验结论是____________。
图9
2、如图9所示，闭合开关，通电螺线管的上端为______________极，将滑动变阻器滑片向右滑动，弹簧将______________（选填“伸长”或“缩短”）。如果用电流表替代虚线框内仪器，然后将条形磁体迅速插入线圈中，与之相连的电流表的指针会发生偏转，这是______________现象。
3、如图10所示是探究电磁感应现象的实验装置，装置中的直铜线ab通过导线接在灵敏电流计的两接线柱上，当让ab迅速向上运动时，电流表指针______________；将ab改为向左运动时，电流表指针______________(填“偏转”或“不偏转”)；实验时开关应该______________，实验结果表明______________。
4、如图所示，是一种防盗报警器，当有人踏上踏板欲开门时，灯即亮，平时，无人踏上踏板或自己人故意开门不踏上踏板时，灯亮。这就是电磁继电器作自动控制的原理。
5、要使直流电动机的线圈持续转动，必须设法使线圈一到______位置，就自动地改变线圈里的______，能够完成这一任务的装置叫做______．
6、电与磁的联系可以由左下两个实验来证实，如图甲、乙所示。

（1）图甲所示实验证实了。
（2）图乙所示实验证实了。
三、作图题
1、有一通电螺线管，电流方向如图11所示，请分别画出经过A点和B点的两条磁感线。
2、请你在图12中，标出小磁针的N、S极
及通电螺线管周围的磁感线方向。
3、根据图13中小磁针N极的指向，标出通电螺线管电源的“＋”、“－”极。
四、探究与实验题
1、为了探究电磁铁的磁性强弱跟哪些因素有关，小琴同学用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕若干匝，制成简单的电磁铁，下图甲、乙、丙、丁为实验中观察到的四种情况．
..
①当开关闭合后，请在甲图中标出磁体的N极；
②比较图______________和______________可知：匝数相同时，电流越大磁性越强；
图14
③由图______________可知：当电流一定时，匝数越多，磁性越强．
图15
2、如图14是实验室用的手摇发电机，在发电机和小灯泡的电路里串联一个电流表，缓慢转动线圈，观察电流表指针摆动的方向：______________，这说明_____________________________。要使小灯泡变亮，可以采用的方法和措施是：①_______________；②______________。
3、图15是“探究导体在磁场中运动时产生感应电流的条件”的实验装置，闭合开关后，铜棒ab、电流表、开关组成闭合电路．小明将实验中观察到的现象记录在下表中．
次数
开关
磁场方向
导体ab的运动方向
电流表指针的偏转方向
1
断开
上N下S
向右运动
不偏转
2
闭合
上N下S
向右运动
向左偏转
3
闭合
上N下S
向左运动
向右偏转
4
闭合
上N下S
向上运动
不偏转
5
闭合
上S下N
向下运动
不偏转
6
闭合
上S下N
向右运动
向右偏转
7
闭合
上S下N
向左运动
向左偏转
（1）小明分析得出：闭合电路中的部分导体在磁场里做____________________________时，导体中就会产生感应电流．
（2）比较实验2和3（或6和7）可知：在磁场方向一定时，感应电流的方向与____________________________有关．
（3）比较实验2和6（或3和7）可知：____________________________．
（4）此实验的研究方法有控制变量法和______________法．在此实验的过程中是______________能转化为______________能，重要的应用是______________．
（5）针对这个实验小明进行了进一步的探究，他提出了“感应电流的大小可能与磁场的强弱有关”的猜想，除此以外你的猜想是：____________________________．
①写出验证你的猜想的主要步骤．
②你怎样对实验结果进行分析判断？
4、给你带铁心的螺线管、蓄电池、开关、滑动变阻器各一个，如图所示，试用笔画线代替导线，把它们连接起来（连线不要交叉），并满足以下两点要求：
(1)组成一个可改变电磁铁磁性强弱的电路；
(2)当滑动变阻器的滑片向右滑动时，电磁铁的磁性增强。
参考答案
一、选择题
1——5、BDCDD6——10、ABAAD11——15、CCDAA
16——18、BCB
二、填空题
1、通电导体周围有磁场；磁场方向与电流方向有关
2、N缩短电磁感应
3、不偏转　偏转　闭合　闭合电路的一部分导体，在磁场中做切割磁感线的运动时，导体中就会产生电流。
4、红绿
5、平衡，电流方向，换向器

N
6、通电导体周围存在磁场闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流

三、作图题（见下图）
+
-

四、1、（1）N极在上方（2）乙丙（3）丁
2、左右摆动；电流的方向是变化的（或发电机发的电是交流电）；快速转动线圈／增强磁场／增加线圈的匝数。
3、（1）切割磁感线运动（或与磁场方向垂直的运动）
（2）导体切割磁感线运动方向（或导体运动方向）
（3）在导体切割磁感线运动方向（或导体运动方向）不变时，感应电流的方向与磁场方向有关
（4）转换、机械、电、发电机（或动圈话筒）
（5）感应电流的大小可能与导体切割磁感线运动速度有关
①主要步骤：保持磁场强弱不变，让导体ab以不同的速度做切割磁感线运动，观察电流表指针偏转幅度大小．
②如果电流表指针偏转幅度相同，说明感应电流的大小与导体切割磁感线运动速度无关；如果电流表指针偏转幅度不相同，说明感应电流的大小与导体切割磁感线运动速度有关．
其他答案合理的同样给分．
