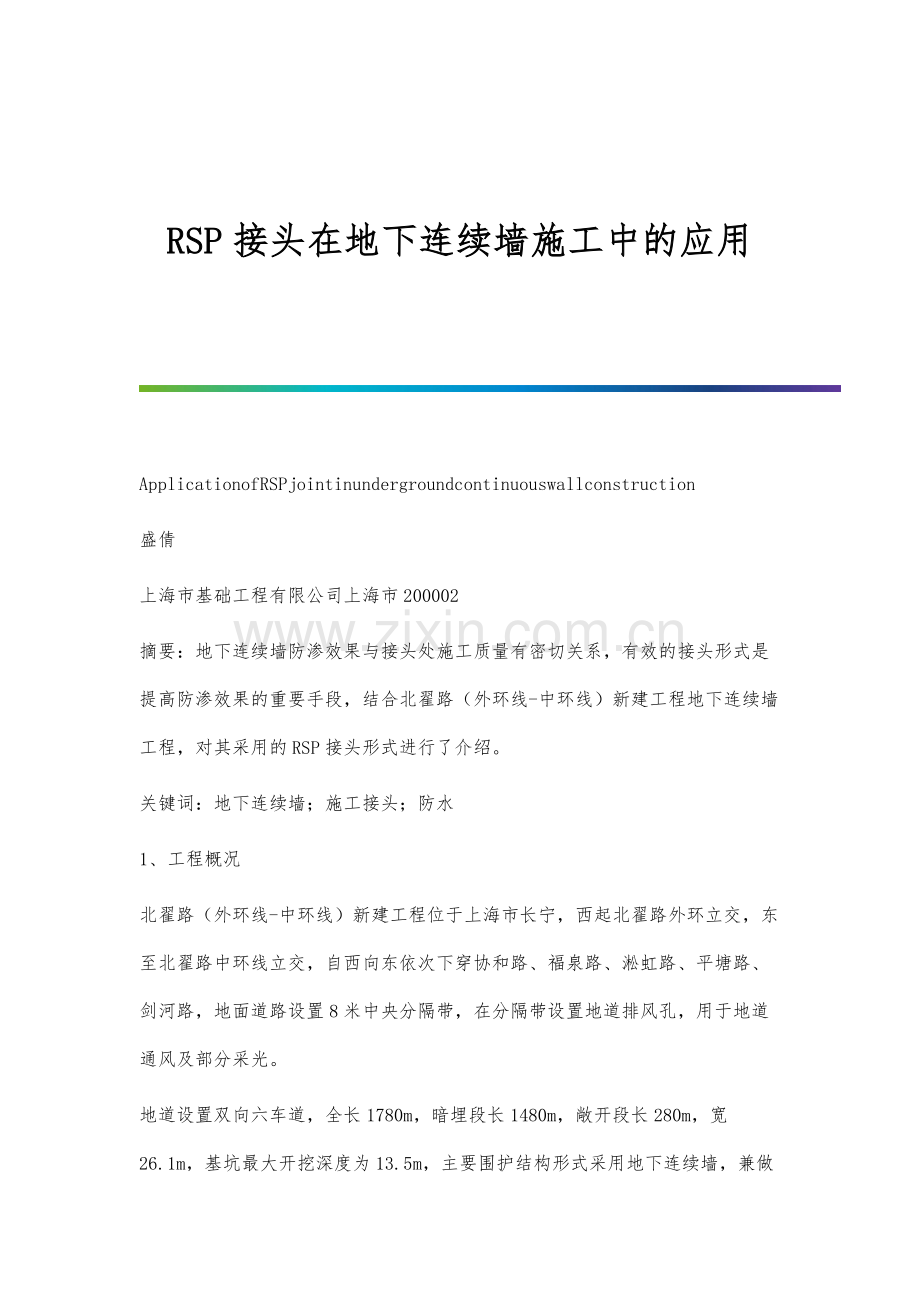

RSP接头在地下连续墙施工中的应用

ApplicationofRSPjointinundergroundcontinuouswallconstruction
盛倩
上海市基础工程有限公司上海市200002
摘要：地下连续墙防渗效果与接头处施工质量有密切关系，有效的接头形式是提高防渗效果的重要手段，结合北翟路（外环线-中环线）新建工程地下连续墙工程，对其采用的RSP接头形式进行了介绍。
关键词：地下连续墙；施工接头；防水
1、工程概况
北翟路（外环线-中环线）新建工程位于上海市长宁，西起北翟路外环立交，东至北翟路中环线立交，自西向东依次下穿协和路、福泉路、淞虹路、平塘路、剑河路，地面道路设置8米中央分隔带，在分隔带设置地道排风孔，用于地道通风及部分采光。

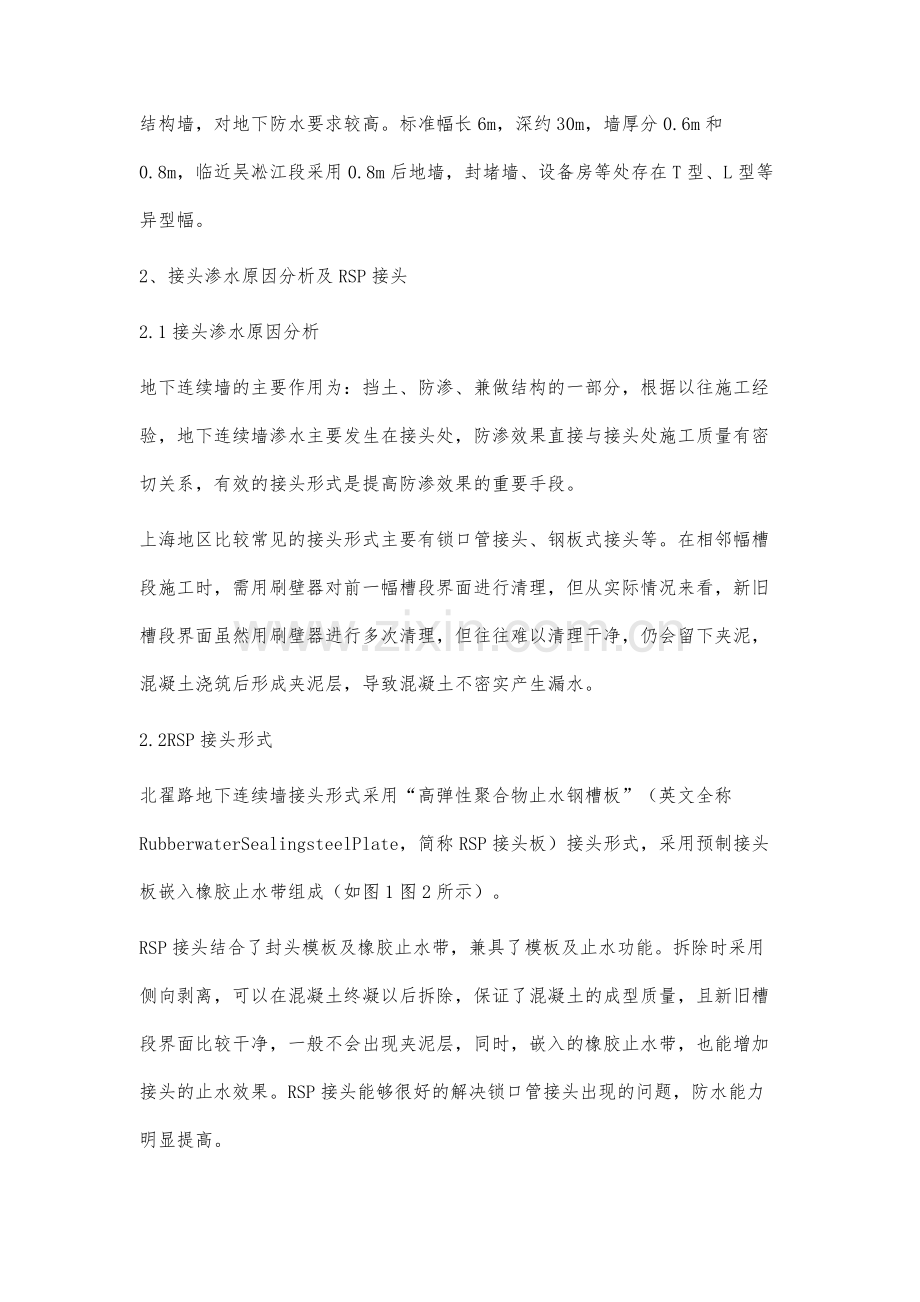

地道设置双向六车道，全长1780m，暗埋段长1480m，敞开段长280m，宽26.1m，基坑最大开挖深度为13.5m，主要围护结构形式采用地下连续墙，兼做结构墙，对地下防水要求较高。标准幅长6m，深约30m，墙厚分0.6m和0.8m，临近吴凇江段采用0.8m后地墙，封堵墙、设备房等处存在T型、L型等异型幅。
2、接头渗水原因分析及RSP接头
2.1接头渗水原因分析
地下连续墙的主要作用为：挡土、防渗、兼做结构的一部分，根据以往施工经验，地下连续墙渗水主要发生在接头处，防渗效果直接与接头处施工质量有密切关系，有效的接头形式是提高防渗效果的重要手段。
上海地区比较常见的接头形式主要有锁口管接头、钢板式接头等。在相邻幅槽段施工时，需用刷壁器对前一幅槽段界面进行清理，但从实际情况来看，新旧槽段界面虽然用刷壁器进行多次清理，但往往难以清理干净，仍会留下夹泥，混凝土浇筑后形成夹泥层，导致混凝土不密实产生漏水。
2.2RSP接头形式
北翟路地下连续墙接头形式采用“高弹性聚合物止水钢槽板”（英文全称RubberwaterSealingsteelPlate，简称RSP接头板）接头形式，采用预制接头板嵌入橡胶止水带组成（如图1图2所示）。
RSP接头结合了封头模板及橡胶止水带，兼具了模板及止水功能。拆除时采用侧向剥离，可以在混凝土终凝以后拆除，保证了混凝土的成型质量，且新旧槽段界面比较干净，一般不会出现夹泥层，同时，嵌入的橡胶止水带，也能增加接头的止水效果。RSP接头能够很好的解决锁口管接头出现的问题，防水能力明显提高。
3、RSP接头施工工艺
3.1施工流程
首开幅:成槽机成槽→安装两侧RSP接头板→吊装钢筋笼→混凝土浇筑。
连接幅:成槽机成槽→拔出已施工幅一侧接头板→安装RSP接头板→吊装钢筋笼→混凝土浇筑。闭合幅不需要安装RSP接头板，只需拔出已施工幅的接头板即可。
3.2安装RSP接头板
RSP接头板需预先加工制作，一般分为三种形式，上部吊装段、中部普通段及下部槽底段，端部预留连接手孔，通过高强螺栓连接，每节长度根据槽段深度而定，一般为3~12m，相同规格的地下连续墙接头板可重复使用。
根据槽段深度，接头板预先在场地上拼装好（一般接头板的长度为槽段深度+3m），并安装橡胶止水带，为防止橡胶止水带从嵌缝中脱落，在两侧每隔2m用小木楔夹紧，然后整体吊装放入用于固定和保证RSP接头板垂直下放的支架（如图3图4所示），接头板也可分节入槽，前一节在槽段上临时搁置，吊装并拼接下一节接头板，同时嵌入橡胶止水带。首开幅槽段两侧均需放置接头板，连接幅成槽完成，接头板由前一幅已浇筑完成槽段拔出，安装橡胶止水带后放置到槽段另一侧。
图3橡胶止水带安装图4接头板下放
3.2RSP接头板拔除
在相邻幅槽段成槽施工完成后，对接头板向外侧施加拉力，接头板就会脱离旧槽段混凝土面，橡胶止水带脱离接头板镶缝，脱离后的接头板先采用顶升架顶松后，再利用履带式起重机吊出，拔除流程见图5。
图5RSP接头板拔除示意图
4、施工中发现的问题及改善方法
4.1接头板拔出时分节连接处断裂
1、原因分析
地下连续墙槽段一般都较深，接头板加工预制时需分节制作，现场施工时进行拼接，采用高强螺栓连接。在拔出时需对接头板向外侧施加拉力，让接头板脱离旧槽段混凝土面，根据现场施工情况，由于接头板整体刚度不足，往往需要经过多次施加拉力，才能与旧槽段混凝土面脱离，经过这个过程，接头处的连接螺栓容易损坏，造成接头板拔出时断裂。
2、改善方法
（1）接头板分节连接处是薄弱点，为加强连接处的整体刚度，除采用高强螺栓连接外，在拼接处加封钢板，钢板尺寸为长1m*宽0.1m*厚20mm，每个连接处加封4块，与接头板满焊。
（2）成槽完成后，加强接头板后部的槽底清底，将可能出现的局部塌方等清理干净，再尝试拔出接头板。
（3）在接头板安装完成后，浇筑混凝土前在接头板的背面槽段内用袋装土回填至导墙顶部，然后开始浇灌混凝土，以防产生绕流。
（4）接头板拔出先采用顶升架将接头板顶松动，再用履带式起重机配合吊出，为保证接头板拔出施工的安全，根据计算，顶升架及起重机均设置升力上限。
a、接头板拼接处最大抗拉强度计算：
拼接处采用16个φ24的12.9高强度螺栓连接，并在接缝处两侧各加焊一块1m×0.1m×0.02m的钢板，所以最大理论抗拉强度的计算如下：
查五金手册得φ24螺栓的有效截面积为353mm2，理论抗拉强度1200Mpa，考虑接头板需要长期受到横向剪力和工作环境不佳，取0.3的安全系数，计算抗拉强度为360Mpa；
4.3接头板拔出时止水带断裂
1、原因分析
为保证地下连续墙接头止水效果，橡胶止水带是通长设置，与槽段深度相同，而根据现场实际情况，接头板在侧向剥离时，由于整体刚度不足，上部已于旧槽段混凝土面脱离，而接头板下部仍与混凝土面粘连，导致下部的橡胶止水带仍嵌在接头板内，接头板拔出时被扯断裂，甚至连同上部止水带一起扯出。
2、改善方法
（1）为保证橡胶止水带的完整性及地下连续墙接头的止水效果，缩短下部橡胶止水带长度，根据现场试验，最终保留至开挖面以下5m，即基坑开挖深度13m，橡胶止水带安装18m。
（2）橡胶止水带被扯断裂的接头，每个接头外部布置3根Φ800mm的高压旋喷桩进行加固，成品字形布置，加固深度与槽段深度一致。
5、结语
地下连续墙的施工接头一直以来就是防水的薄弱环节，开挖以后接头位置出现渗漏水的情况非常普遍，RSP接头能够很好的解决接头渗漏水问题，大大提高地下连续墙的整体防水性能，作为新的接头形式，有很好的推广应用前景。
接头板拔出施工时，由于刚度问题，无法与旧槽段混凝土面完全脱离，此问题有待进一步深入探讨改良。
