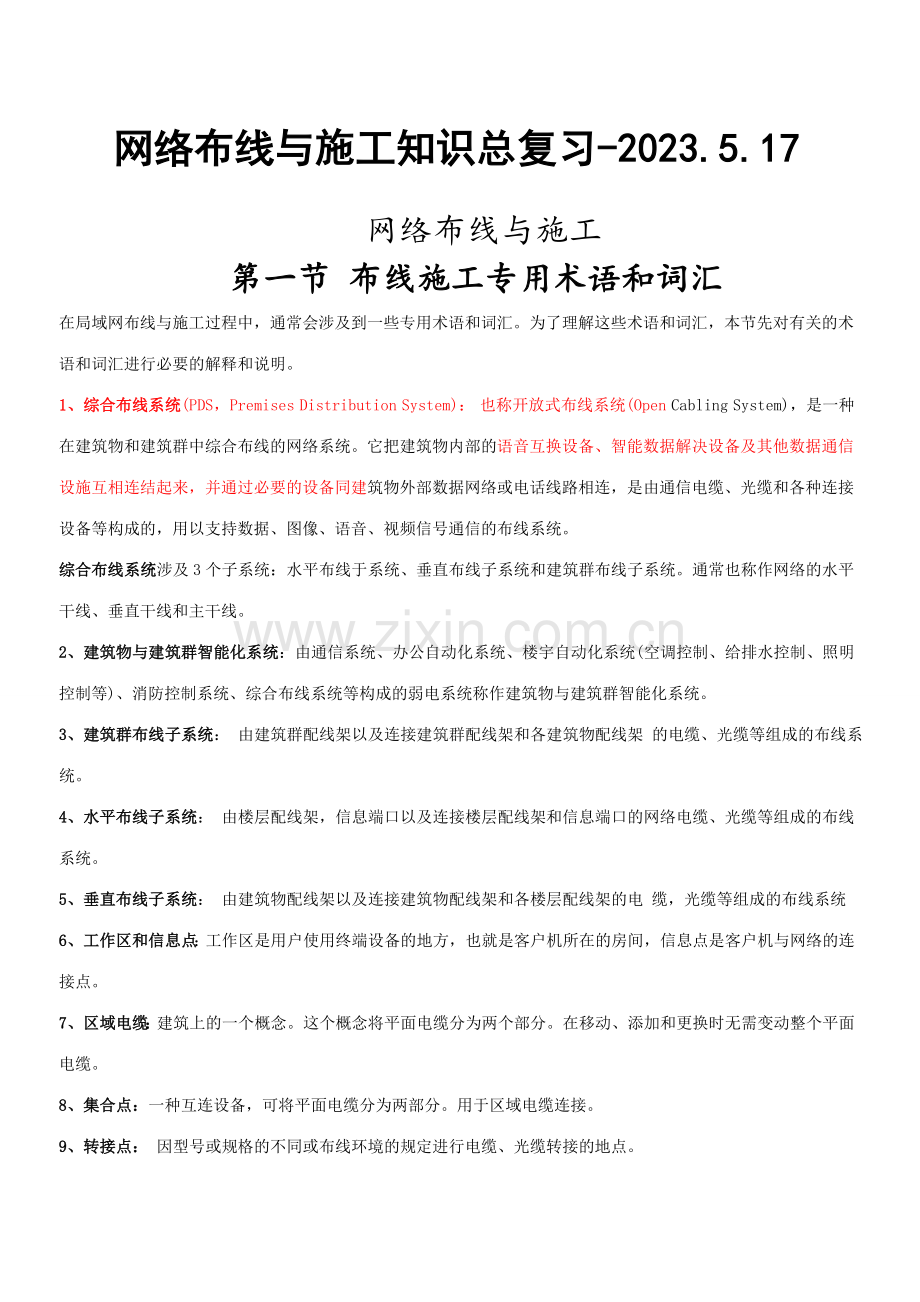

1、网络布线与施工知识总复习-2023.5.17 网络布线与施工 第一节 布线施工专用术语和词汇在局域网布线与施工过程中,通常会涉及到一些专用术语和词汇。为了理解这些术语和词汇,本节先对有关的术语和词汇进行必要的解释和说明。1、综合布线系统(PDS,Premises Distribution System): 也称开放式布线系统(Open Cabling System),是一种在建筑物和建筑群中综合布线的网络系统。它把建筑物内部的语音互换设备、智能数据解决设备及其他数据通信设施互相连结起来,并通过必要的设备同建筑物外部数据网络或电话线路相连,是由通信电缆、光缆和各种连接设备等构成的,用以支持数据、
2、图像、语音、视频信号通信的布线系统。综合布线系统涉及3个子系统:水平布线于系统、垂直布线子系统和建筑群布线子系统。通常也称作网络的水平干线、垂直干线和主干线。2、建筑物与建筑群智能化系统:由通信系统、办公自动化系统、楼宇自动化系统(空调控制、给排水控制、照明控制等)、消防控制系统、综合布线系统等构成的弱电系统称作建筑物与建筑群智能化系统。3、建筑群布线子系统: 由建筑群配线架以及连接建筑群配线架和各建筑物配线架 的电缆、光缆等组成的布线系统。4、水平布线子系统: 由楼层配线架,信息端口以及连接楼层配线架和信息端口的网络电缆、光缆等组成的布线系统。5、垂直布线子系统: 由建筑物配线架以及连接建筑

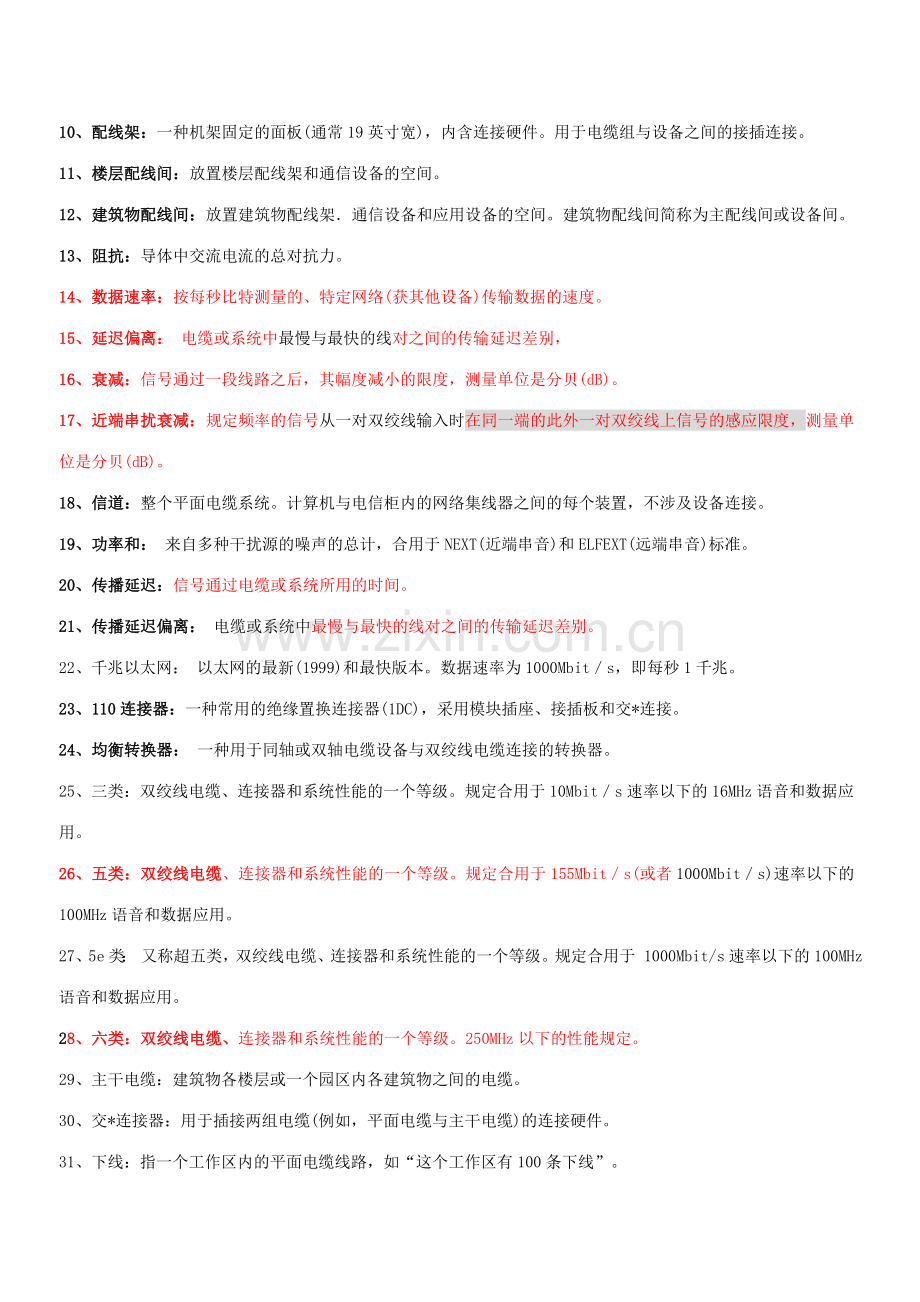

3、物配线架和各楼层配线架的电 缆,光缆等组成的布线系统6、工作区和信息点:工作区是用户使用终端设备的地方,也就是客户机所在的房间,信息点是客户机与网络的连接点。7、区域电缆:建筑上的一个概念。这个概念将平面电缆分为两个部分。在移动、添加和更换时无需变动整个平面电缆。8、集合点:一种互连设备,可将平面电缆分为两部分。用于区域电缆连接。9、转接点: 因型号或规格的不同或布线环境的规定进行电缆、光缆转接的地点。10、配线架:一种机架固定的面板(通常19英寸宽),内含连接硬件。用于电缆组与设备之间的接插连接。11、楼层配线间:放置楼层配线架和通信设备的空间。12、建筑物配线间:放置建筑物配线架通信设备和
4、应用设备的空间。建筑物配线间简称为主配线间或设备间。13、阻抗:导体中交流电流的总对抗力。14、数据速率:按每秒比特测量的、特定网络(获其他设备)传输数据的速度。15、延迟偏离: 电缆或系统中最慢与最快的线对之间的传输延迟差别,16、衰减:信号通过一段线路之后,其幅度减小的限度,测量单位是分贝(dB)。17、近端串扰衰减:规定频率的信号从一对双绞线输入时在同一端的此外一对双绞线上信号的感应限度,测量单位是分贝(dB)。18、信道:整个平面电缆系统。计算机与电信柜内的网络集线器之间的每个装置,不涉及设备连接。19、功率和: 来自多种干扰源的噪声的总计,合用于NEXT(近端串音)和ELFEXT(远
5、端串音)标准。20、传播延迟:信号通过电缆或系统所用的时间。21、传播延迟偏离: 电缆或系统中最慢与最快的线对之间的传输延迟差别。22、千兆以太网: 以太网的最新(1999)和最快版本。数据速率为1000Mbits,即每秒1千兆。23、110连接器:一种常用的绝缘置换连接器(1DC),采用模块插座、接插板和交*连接。24、均衡转换器: 一种用于同轴或双轴电缆设备与双绞线电缆连接的转换器。25、三类:双绞线电缆、连接器和系统性能的一个等级。规定合用于10Mbits速率以下的16MHz语音和数据应用。26、五类:双绞线电缆、连接器和系统性能的一个等级。规定合用于155Mbits(或者1000Mbi
6、ts)速率以下的100MHz语音和数据应用。27、5e类: 又称超五类,双绞线电缆、连接器和系统性能的一个等级。规定合用于 1000Mbit/s速率以下的100MHz语音和数据应用。28、六类:双绞线电缆、连接器和系统性能的一个等级。250MHz以下的性能规定。29、主干电缆:建筑物各楼层或一个园区内各建筑物之间的电缆。30、交*连接器:用于插接两组电缆(例如,平面电缆与主干电缆)的连接硬件。31、下线:指一个工作区内的平面电缆线路,如“这个工作区有100条下线”。32、F连接器:一种通常用于视频传输(有线电视)的同轴电缆连接器。33、平面电缆:涉及工作区接线口、分布电缆和电信柜里的连接硬件。
7、34、多模: 一种光纤类型,光以多重途径通过这种光纤。 以发光二极管或激光器为光源。35、单模:一种光纤类型,光以单一途径通过这种光纤,以激光器为光源。36、多用户插座: 一种在设计上支持多用户的工作插座。又称“多用户电信插座组件”,即MUTOA。37、连接环节:平面电缆系统上工作区与电信柜端接点之间的部分。38、模块插座:用于双绞线的标准插口连接器。如“电话插座”。39、模块插头:用于双绞线的标准插头连接器。如“电话插头”。40、跳线:一种两端(通常)带有插头的电缆附件。用于交*连接。41、冲压:涉及IDC连接器和端接这种连接器所使用的方法。42、机架:用于固定电信柜内的接插板、外壳和设备。
8、通常宽19英寸,高7英寸。43、回波损耗: 由于电缆系统的阻抗变化而反射回到传送器的信号测量值。44、1000BASE-T: 一种局域网标准,用于在五类电缆上执行1000Mbits以太网。45、100BASE-T:100Mbiffs以太网的双绞线版本,需要五类双绞线。46、10BASE2:又称“细网络”,基于细(RG58)同轴电缆的10Mbits以太网。47、10BASE5:又称“粗网络”,基于粗同轴电缆的lOMbs以太网。48、10BASE-T:基于双绞线(三类)的lOMbiqs以太网。49、IDC: 绝缘置换连接器, 一种可分开电缆绝缘进行连接的连接器,无需剥离绝缘。50、Coax:coa
9、xial(同轴)的缩写。带编织屏蔽的单导线电缆。80年代用于数据传输,现在普遍为UTP(非屏蔽双绞线)所代替,但仍用于视频传输。51、BNC:一种同轴电缆连接器。52、dB:decibel(分贝)的缩写,两种功率、电压或电流的对数比。53、IEEE: 电气与电子工程师协会,802委员会负责制定局域网标准和城域网标准。54、IEEE 8023:通常指以太网,一种网络协议。55、IEEE 8025:通常指令牌环网,一种网络协议。56、MT-RJ:一种小型双光纤连接器。57、NEXT:近端串拢,来自设备传输线路附加在该设备接受线路上的有害噪声。58、PBX:专用互换分机,场合电话互换机,执行电信功能
10、。59、Plenum:室内空气流通的部位,这种地方需要采用增压通风型电缆60、Riser:垂直放置于分离楼层的主干电缆连接电信柜。61、RJ-11:一种用于6位模块插座的配线模式。参照插座自身使用。62、RJ-21:一种用于25线对(AMPCHAMP)连接器的配线模式。参照连接器自身使用。63、RJ-45:一种用于8位模块插座的配线模式。参照插座自身使用。64、SC连接器:一种双向光纤连接器,符合568电缆标准的标准连接器。65、ST连接器:一种刀形光纤连接器,符合568标准的可选连接器类型。66、STP:屏蔽双绞线,2线对150欧姆屏蔽电缆。67、UTP:非屏蔽双绞电缆,用数对绞在一起的电线
11、制成的电缆。第二节 网络布线设计如何设计局域网的布线规则,需要考虑很多因素。例如拓扑结构、建筑物结构以及环境和 各种设备的物理位置等因素,都是影响布线设计的重要因素。拓扑结构不同,所使用的传输介质就不同,布线的方案也就不同样。局域网所在建筑物的结构和环境,也影响布线的设计。连接在网络中各种设备分布的物理位置,对布线的设计影响更大。局域网的布线设计没有固定的设计模式,但是,作为有经验的网络设计人员,应当注意以下设计原则: 1、设计标准的拟定应当根据实际需要,在传输介质、连接部件、布线材料的选择上,在保证需求和传输信号质量的前提下,不要盲目追求高档。 2、拓扑结构设计要注意合理性,尽量在现有条件下
12、的达成最佳传输效果。网络连接节点和信息点的位置,要方便实用,便于施工。 3、传输介质的长度,不要超过理论最大值的85,避免线路过长导致的信号衰减和其他因素导致的衰减叠加。同时要尽量缩短每台设备的走线距离,以提高传输信号的质量。 4、布线走向和线槽的安装位置,应当尽量隐蔽、美观、方便施工。 5、在建筑物设计、施工的同时应当综合布线系统设计。局域网的布线设计,从布局的角度看,可以分为集中设计和分散设计两类。集中设计的局域网连接的所有设备都集中在一个工作区,最有代表性的是局域网计算机机房。分散设计的局域网,工作区分散在建筑群和建筑物的不同地点,用于企事业单位经营、管理、办公所使用的局域网都属于这类布
13、局。由于两类布局的设计复杂限度差别很大,下面由易到难,分别讨论集中布局设计和分散布局设汁的环节和过程。 一、集中式网络布线设计一般而言,大多数单位的局域网机房需要进行集中式布线设计。下面以某个单位的局域网机房布线为例进行具体的分析。(一)需求分析集中式机房的重要特性是服务器、客户机、集线器以及其他网络设备,都是放在同一间屋子里面:一般网络拓扑结构都是采用星型结构;使用双绞线将服务器和所有客户机通过集线器进行连接:各种网络设备的布局安排采用服务器、集线器、教师客户机集中放在机房的端,学生所用的客户机排列成几排的形式。(二)设计环节在现有机房内进行局域网布线设计一般有两种方式,第一种是敷设活动地板
14、(暗线设计),此外一种是在房间内的墙壁、地面上敷设线槽(明线设计),这两种方法各有优缺陷。暗线设计的优点是美观大方,可以更合理地安排各种设备的具体位置,连接每台设备的连线较短,也便于日后的维修。其缺陷是敷设活动地板的费用较高。明线设计的优点是施工简朴快捷,造价也相对较低。其缺陷是由于敷设网络线路的线槽暴露在环境中,不很美观,各种设备的摆放位置也相应地受到一定的限制。单位计算机房的暗线设计相对简朴,通常可以按照以下环节进行设计。 1、勘察工作区现场,拟定机房内的服务器、集线器和所有客户机的物理位置。 2、设计机房活动地板穿孔的位置。客户机要几台机器共用一个孔,水平距离在一米之内的机器,一般可以合
15、用一个孔。孔径设计不要过小,要保证穿线的流畅。 3、拟定每条网线的走向和长度。 4、编写布线设计文档。在文档材料中,要有局域网布线平面图、对施工的技术规定以及使用材料明细表并做出预算,以作为施工的依据。材料明细表通常涉及材料名称、规格和型号以及设备数量和备注信息。此外,表项还涉及集线器、网线等的信息。 5、局域网布线平面图要有工作区内所有设备的物理位置,网线的具体走向和长度,它是施工的重要依据。暗线布局设计,除了使用敷设活动地板的方案外,还可以采用吊顶方案。但因施工维护都不方便、影响美观等因素,现在大多已经不再采用这种方案。明线布局设计的环节如下。 1、考察工作区现场,拟定机房内的服务器、集线
16、器和所有客户机的物理位置。其中重点考虑集线器位置,它对线槽走向的设计影响最大,一般应摆放在墙壁的角落,以便于大量的双绞线能方便地接入。 2、设计网线线槽的敷设位置和走向。线槽可以安放在墙上或贴近墙的地面上,也可以固定在成排摆放的终端台的底部。线槽走向的设计,要兼顾每台客户机和集线器的连线尽量短。还要考虑整体布局的美观。敷设在地面的线槽要尽量避开人行通道。 3、线槽的选择。安放在墙上和终端台底部的线槽,可以使用塑料材质或金属材质的槽板,安放在地面上的线槽,一定使用质地坚固的金属材料。无论使用哪种材料,都要考虑线槽的容量,不能让网线在线槽内摆放过满,影响此后的维修管理。线槽的外形要便于固定和加工。
17、 4、设计每台设备网线的走向和长度。注意所有网线都要敷设在线槽内,因此相称一部分机器的网线,要迂回转弯才干连到集线器上。 5、编写布线设计文档。在文档材料中,要有线槽敷设平面图,对施工的技术规定以及使用材料明细表,以作为施工的依据。明线布局设计,除了使用敷设线槽的方案,也有的单位使用裸线明敷和架空线连接。但因不安全因素太多、影响美观,只应在敷设临时性的局域网时使用。无论采用暗线设计还是明线设计,都要对现场进行具体的勘察。认真了解用户的需求,明确所有设备的数量和物理位置以及有无扩充和变更的计划,留出充足的余地,避免二次施工导致浪费。设计时,网络线孔的位置、敷设的线槽位置要隐蔽、美观,还要方便施工
18、,方便使用,方便此后的维护。对使用的材料,选择之前要对本地市场进行调研。总之,要一切从实际情况出发,避免脱离实际的纸上谈兵。布线设计一经确认,便是施工的依据。机房的布线还涉及电源布线,要注意它和网络的布线不能混合布线。假如进行综合布线,要使用金属线槽,采用同槽分格的方式,在线糟中间用金属板隔开,并且要保证金属线槽有良好的接地。(三) 设计实例下面是某公司的局域网布线集中式设汁过程,学生应当了解其具体设计思绪。 1、需求分析网络系统的建立是为了使公司享有信息时代最新的网络技术、通讯技术、控制技术成果所带来的种种便利。办公区综合布线系统支持计算机网络系统和电话语音系统以及两系统的互换。建立一套投资
19、合理、高效、先进的开放型布线系统。满足语音、数据、图像、多媒体信息大容量、高速传输的规定。可靠性和安全性作为布线系统设计的重要原则。考虑到桌面应用向100Base-TX以及ATM的升级潜力,水平传输通道必须支持100Mbits数据传输率。 2、系统结构根据业主的具体情况,我们建议采用以下方案:采用集中结构,整个新办公区的所有双绞线头120条都拉到机房中,双绞线直接端接在机柜内的模块化配线架上。 3、材料选型根据用户的需求,选择朗讯公司的布线产品作为我们系统的主选材料。面板采用朗讯公司特有的86式面板,满足国标86底盒标准规定,与强电系统底盒及面板相同,外观上整齐美观。布线标准选用超五类产品,每
20、个工作位是一个双孔插座:一个计算机插座和一个电话插座(个别工作站设双语音插口)。机柜端采用朗讯48口模块式配线架。电话与计算机可任意互换。布线系统管槽设计、管线铺设建议如下。由于安装的是非屏蔽双绞线,对接地规定不高,建议在与机柜相连的主线槽处接地。本区域需要线槽的规格是这样来拟定的:线槽的横截面积留40的富余量以备扩充,超五类双绞线的横截面积为03cm2。线槽安装时,应注意与强电线槽的隔离。布线系统应避免与强电线路在无屏蔽、距离小于20cm情况下平行走3m以上。假如无法避免,该段线槽需采用屏蔽隔离措施。进入家具的电缆管线由最近的吊顶线槽沿隔墙下到地面,并从地面镗槽埋管到家具隔断下。管槽过渡、接
21、口不应当有毛刺,线槽过渡要平滑。线管超过两个弯头必须留分线盒。墙装底盒安装应当距地面30cm以上,并与其他底盒保持等高、平行。线管采用镀锌薄壁钢管或PVC管。 4、各子系统具体设计这些子系统涉及丁作区子系统、水平子系统、垂直干线子系统、管理子系统以及设备间子系统(主机房)等部分,下面分别进行介绍。工作区子系统按本设计方案共计计算机和电话120个点,共需要29面板60个,超五类信息模块120个。每个计算机点配备一条3m长(也可根据客户规定而定)的工作站跳线,跳线规定满足100MB的数据传输标准,每根线必须通过五类测试。工作区子系统由终端设备连接到信息插座的跳线和信息插座所组成,通过插座即可以连接
22、计算机或其他终端。水平系统的双绞线一端在这里端接。每个面板有超五类插座,插座装在面板上。安装在每一个工作位置上。插座选用8芯RJ-45型。跳线用于连接插座与PC。跳线的两端带RJ-45插头。考虑配备双孔插座。计算机、电话可按用户的需要,随意跳接。插座采用朗讯特有的国标白色方形面板,在端口的上边有专门的标签卡槽。这种插座具有性能高,尺寸小,外表美观,安装简便等特点。水平子系统水平子系统的作用是将主干子系统的线路延伸到用户工作区子系统。水平子系统的数据、图形等电子信息互换服务将采用4对超五类非屏蔽双绞线(Cat5 UTP)布线。常用的双绞线有三类线和超五类线。三类线可用于电话和16Mbit/s的数
23、据传输,超五类线传输数据的速度可到100Mbits。为适应以后扩展的规定并最大限度保护投资,本方案采用全超五类线模式。超五类非屏蔽双绞线是目前性能价格比最佳的高品质传输介质,其性能指标完全符合ANSIEIATIA-568标准,可以保证在100m范围内传输率不小于100Mbits。根据超五类UTP用于支持100Mbits传输的最大距离为100m,设计线从配线架至最远端(工作区)的端口的长度小于90m。电话的布线与计算机布线同样考虑,即同一办公位置设一计算机口,一电话口,可使业主方便地管理,灵活选择跳线方式。同时,电话和计算机布线均采用超五类线以保证互换性。线缆从主配线间即机房出发,连向各工作区的
24、信息插座。各区的信息点将按照具体的布点情况引出,原则是使每一个工作站距离有源网络设备的距离小于100m每条线缆在连接插座的一头端部附近都有与插座一致的编号,以便于以后维护。在该方案中,水平超五类系统需要8芯UTP电缆,共需要超五类UTP l6箱。垂直干线子系统垂直干线子系统实现数据终端设备,程控互换机和各管理子系统间的连接。在本项目中,所有的用户在两层,因此设有垂直予系统。管理子系统配线架管理模块,与水平双绞线连接选用先进通用的19标准模块化配线架。计算机配线采用单跳方式,跳线在集线器与配线架之间跳接。跳线采用超五类UTP,RJ-45接头。采用独特的带黄色标号绳的Hub跳线,考虑调节距离后定长
25、制作,每一根跳线均通过五类测试仪的多指标测试,完全满足标准所规定的跳线各项指标,支持超过100Mbit/s的数据传输速率。标号绳加在跳线的两端,标号相应,避免了将来管理中查线的不便。为保证美观和方便管理,采用标准化的19机柜,配线设备和网络设备均固定在机柜上。配线架的管理以表格相应方式,根据座位、部门单元等信息,记录布线的路线,并加以标记,以方便维护人员辨认和管理。各种相应信息表将在文档中提供。配线架系统采用超五类249或489模块化配线架。单跳共需要配线架24口6个。此外需要若干跳线,用于连接配线架和数据设备。19机柜上部用来安装配线架,下部是网络设备空间用来安装Hub或互换机。机柜式安装的
26、选择,可以便于安装网络设备,便于对大量跳线的管理,对日后设备的维护管理、网络设备的使用和扩充等都有深远的意义。设备间子系统(主机房) 设备间子系统在综合布线系统中为各类信息设备(如计算机网络互联设备、程控互换机等设备)提供信息管理,信息传输服务。针对计算机网络系统,它涉及网络集线器(Hub)设备、网络智能互换集线器(Intelligent Switcher)及设备的连接线。我们采用了标准的19机柜,可以将这些设备(Switch,Hub)集成到柜中,便于统一管理。它将计算机和网络设备的输出线通过主干线子系统相连接,构成计算机网络系统的重要环节,同时它通过配线架的跳线控制所有总配线架(MDF)的路
27、由。水平子系统的双绞线另一端在这里端接。设备间子系统是综合布线的精髓,语音系统与计算机网络之间的灵活跳接通过配线架之间的跳线来实现。它是设备间子系统的安装场合,可用于安装配线架和安装计算机网络通讯设备,配线架、集线器(Hub)和路由器(Router)等网络设备可安装在1935准机柜内。 (5)集线器连线的设计计算机房的计算机数量一般较多,通常要使用几个集线器。这几个集线器从网络安全、方便施工、有利管理的角度,应集中安装在一个集线器柜内。所有网线通过地板或线槽汇集到集线器柜。将所有客户机的网线分组连接到各个集线器上。在集线器柜内的几个集线器需要互相接通。一般集线器除有连接双绞线的RJ-45接口外
28、,尚有连接细缆的BNC接口。几个集线器之间,可以用BNC的T型接头使用细缆以总线方式连接。也可以用一个速度较快的集线器作为主干集线器,将另几个集线器,用级联方式连接到主干集线器上。注意集线器之间连接用双绞线与终点设备和集线器连接用双绞线不同,在后面的布线施丁中有具体制作的说明。 (6)细缆机房布线设计目前大多数机房的网络布线都是采用双绞线、集线器,使用星型结构进行布局。但使用细缆按总线型结构布局,不需要购置集线器,使用的网线数量少,连接方便快捷,仍被一些机房采用。使用细缆进行布线设计,要充足考虑设备的摆放方式。它是以一条细电缆贯穿工作区的所有设备连接成网的。由于使用BNC的T型接头将每台设备直
29、接连到总线上,所以只能明线敷设,也不必考虑使用线槽。但需要注意的是,两台相邻的设备之间假如是过人的通道,要采用架空解决或迂回解决,避免细缆的损坏和T型头的松动,从而导致整个网络的瘫痪。还需要提醒的是所有设备插接的网卡,必须有可以连接BNC的T型接头的插口。二、分散式布线设计企事业单位的每台计算机,人多分散在不同的房间,有些还分散在建筑群的各个建筑物中,或者在一栋楼的各楼层中。由于工作区的分散,在布线设计上必须采用综合布线系统。构筑这种局域网情况比较复杂,需要考虑的技术问题也比较多。对于新建筑物,可以建造建筑物与建筑群智能化系统,综合考虑通信系统、办公自动化系统、楼宁自动化系统(空调控制、给排水
30、控制、照明控制等)、消防控制系统、综合布线系统。对于已有建筑物,布线设计就只限于综合布线系统。综合布线系统涉及3个子系统:建筑群布线子系统,垂直布线子系统和水平布线子系统。以上三个子系统,我们又称为局域网的主干线,垂直干线和水平干线。布线设计的环节是勘察现场,进行拓扑结构的设计并拟定各部位使用的传输介质,主干网线的设计,垂直、水平干线的布线设计,具体技术问题的设计,编制布线设计图、技术规定说明书和工程预算。下面就以上几个问题分别进行讨论。(一)、勘察现场勘察现场的目的是为布线设汁收集相关的数据和资料,以便设计时有的放欠地选择合适的拓扑结构、传输介质、施工方法及布线材料。所要收集的数据和资料涉及
31、所有工作区和信息点的物理位置和互相间距离、配线间安排的位置和建筑物的安装环境、主干线和子干线的走线环境等。勘测时要有具体的记录,数据和资料应当准确。(二)、拓扑结构的设计由于工作区的分散,局域网的拓扑结构大多采用混合结构。一般采用总线型结构敷设主干线,然后采用星型结构敷设垂直子系统和水平子系统,通过支线连接每个工作区。由于建筑群和建筑物的情况不同,要结合勘察的情况进行具体分析,进行设计。对于所连接信息点数量比较少的小型局域网,距服务器最远信息点的走线距离低于双绞线允许的最大物理长度,可以不进行主千线的设计。直接采用星型结构,使用集线器连接所有信息点。假如局域网所连接的信息点,相对集中地分布在几
32、个工作区,可以在每个工作区,安装集线器,用星型结构连接所属信息点。每个工作区要设立配线间,安装集线器、互换机以及其他设备。服务器与各工作区之间的连接结构,要看走线距离。如距离较短,可采用星型结构连接。如走线距离超过双绞线的最大距离,则应采用总线型结构连接。传输介质允许的最大距离,双绞线为lOOm、细缆为185m、粗缆为500m。但受到施工技术和安装环境的影响,它们实际能承受的物理距离要短一些,例如双绞线的有效传输物理距离一般只能达成85m一94m。拓扑结构的设计,应当绘制出平面图,并作为技术文档的组成部分。(三)、主干网线的设计分散布局的局域网,大多要进行主干线的设计。内容重要涉及主干线敷设的
33、地理位置和走线方案、各个信息口所在配线间的物理位置、传输介质和连接部件的选择、拟定施工中使用的材料及具体施工方案等。拟定服务器的物理位置是主干线设计的第一步。由于所有的信息点都要和服务器连接,为了缩短每个信息点的接线,服务器一般应摆放于局域网的物理中心位置。局域网的中心互换机或集线器,也应和服务器放置在一起。服务器和中心互换机是主干线的出发点。另一方面再设计主干网线的走向和敷设方案,基本原则是,所选的途径要尽景短,敷设的位置要隐蔽、美观、便于施工。可以走地下或是楼房的管道层,也可以沿建筑物的外墙或内墙敷设。无论敷设明线还是暗线,网线都要解决好与供电、供水、供暖、供气线路的关系,一是避免交*,二
34、是拉开一定距离。主干线的设计,定要避免裸线明敷。传输介质的选择,重要由敷线的长度和所需的传输率决定。距离长、带宽规定高则需用光纤,距离不太长、带宽规定不高,可以考虑使用细缆或粗缆。主干网线无论如何敷设,一般都要碰到穿墙过线、敷设线槽或线管、安装接线架等问题。传输介质选定后,相应部件和敷设材料的种类、规格、数量也就能结合实际情况拟定下来了。在此基础上就可以列出主干网线使用的各种材料。(四)、子系统的布线设计子系统的布线设计,指的是从主干线的节点信息口到每台客户机信息点的布线设计。由于人多在节点信息口安装集线器,用星型结构,使用双绞线连接到工作区的信息点,所以引出的网线数量较多。这些线要通过线糟或
35、线管引到每个信息点。设计的方法和主干网线的设计基本本相同,要注意结合建筑物的实际情况考虑线槽和线骨敷设的位置。设计的环节是选择线槽或线管敷设的位置和走线方案、选定连接部件、拟定施工中使用的材料及具体施工方案等。子系统布线分为垂直子系统布线和水平子系统布线。垂直子系统布线涉及建筑物配线架、连接建筑物配线架和各楼层配线架的电缆、光缆等。垂直子系统是贯穿建筑物各楼层的干线。新建楼房中通常预留了垂直子系统,例如沟通各楼层的走线通道(电缆井)。未留电缆井的楼房,要凿通楼板,敷设线槽线管形成通道。垂直干线的设计,关键是拟定建筑物配线间的位置,由于它往往是电缆井的起始点,所以对子系统网线长度的影响最大。水平
36、子系统布线涉及楼层配线架、信息端口、连接楼层配线架和信息端口的电缆等。水平干线一般为从垂直干线到各个客户机所在房间的干线(没有垂直干线的平房建筑,是从主干线节点信息口到各个工作区的干线),它的设计要点是选好位置、走向及所用线槽线管的材料。从水平干线引到工作区信息点的网线称为支线。它的设计要点是选好凿孔穿墙的位置、拟定室内线槽的走向及信息点安装接口面板的位置等。子系统的网线虽分为垂直干线、水平干线和支线几个部分,但设计时应当整体考虑,由于连接每个信息点的子系统网线是一根完整的网线,它的整体长度受传输介质额定长度的限制。(五)、局域网布线设计图设计结果应当体现在布线设计图中,布线设计图是以后布线施
37、工的依据。对于小规模的局域网,布线设计图可以是一张图纸。用于规模较大的局域网,每个子系统要分别绘制布线设计图。设计图涉及的重要内容如下。所有信息接口、信息点的物理位置。其中涉及服务器、子系统配线间以及所有客户机的位置等信息。每个信息口、信息点所安装的设备名称、规格、数量等。每个子系统的起始点,所走路线和通过的信息口,相邻信息口之间的物理距离和走线距离,所使用传输介质的规格、数量(条数),所使用线槽、线管的规格和铺设位置等。每条支线的起始点及到所连接信息点的走线距离。在每个网络末梢的信息点要标明其名称、所连信息口名称、所用传输介质及连接到信息口的走线距离。每个配线间要标明其名称、从上一层接入网线
38、的数量和介质,接出网线的数量和介质。在布线图上要对每一个信息点进行编号,信息口的数量假如较多,也应进行编号。布线图最佳在建筑物的建筑设计图或建筑群的平面图上绘制,可以避免自行绘制时产生的位置错误,更可以充足运用原有图纸上的数据,方便地计算到信息点的物理距离和走线距离。布线图要清楚表达以下几个方面的内容。每个信息口所在配线间的位置,安装设备的名称、规格、数量等。每条干线铺设的位置,所使用的线槽或线管的规格、长度、截面积和网线容量,干线中敷设网线的数量和介质,使用其他辅料名称、数量等。每条支线的铺设位置,所使用材料的名称、规格和数量等。每个信息点的位置,安装接口的名称、数量,所连信息口名称,所用网
39、线的介质及总体长度等。(六)、材料明细表编制和经费预算设备材料明细表可以用二维表编制,首行列出所用设备材料的名称,首列列出所要使用这些材料的干线、支线、配线间、信息点的名称。之后在相相应的单元格填入数量。在表格的末行进行数量的记录。根据材料明细表记录的数量,可以计算出设备费用、材料费用和辅料费用,再加上施工费用、测试费用及其他费用,就可以简便地做出整个工程的预算。第三节 网络布线的施工对一个规模较大的建筑物或者通信网络系统进行布线时,单靠网络技术人员的力量是不够的,还需要建筑施工人员参与整个布线系统的工程,而这些施工人员大多数对网络或者计算机知识一窍不通,他们经常会把网络的布线与电话线、电线以
40、及其他线的布置混为一谈,因此这些工人在具体布线时,不会考虑网络布线的各种细节,例如网线与接口模块之间的连接,网线与水晶头之间的连接以及网络中各电缆线的连接等细节,假如这些施工工人不严格保证施工质量,不注重这些细节的解决的话,将会对网络的传输性能导致很大的影响。 而对于用户来说,检测网线布置得好坏的惟一手段,就是在整个布线竣工时,简朴地使用网络检测命令“ping”来看下网络的连通情况,只要“ping”通网络的话就认为整个布线工作就合格了。其实网络布线完毕以后,并不是简朴地检查一下网络是否连通那么简朴,还需要看看网络的传输速度是否达成网络产品的标称值,一个施工质量不好的布线将会在传输速度上大打折扣
41、。此外,一定要注重对布置好的网线系统进行全方位检测,例如一方面通过网线测试仪来看一看网线中8根电缆的连接顺序以及测试是否接通,这种测试对于普通的用户来说也可以很方便进行,只要购买一套检测仪就可以了。对于规模较大、对传输规定较高的系统网络进行测试时,还必须通过专用测试仪器米检查点对点连接的整体信号损失情况,假如损失信号过在,那么施工质量肯定但是关,此外还要对电缆线的近端串扰数值进行测试,一定要测试所有的线对间的近端串扰,其中最坏的线对组合必须满足最小的性能指标规定,才干保证网络系统运营的最基本保证。在测试网线的同时,还要做好标记工作,把各点号码在信息点及配线架处用标签纸标明井在平画图上注明,以便
42、此后对系统进行管理、使用及维护。一般验收都是在两头发现问题,也许是配线架没做好,也也许是模块没做好,尚有一种也许就是上面板时螺钉钻入网线导致短路现象等。对网络系统全面标记和检测完中后,应当重新整理网线规划图,并在上面做出对的的标记,以备日后维护之用。网络布线施工是贯彻布线设计的过程。网络布线施工与电、暖、水、气等管线的施工区别很大,布线施工具有以下特性:1、所有的电缆从信息口到信息点是一条完整的电缆,中间不能有接头;2、每条电缆的长度要尽量缩短,以提高信号的质量;3、某些部位(如集线器)连接电缆的数量较多,要解决得当;4、还要考虑线路自身的安全和线路中传输信号的安全。网络布线施工的原则:1、严
43、格控制每段线路的长度,不能突破设计的长度;2、注意和供电、供水、供暖、排水的管线分离,用以保护网线的安全;3、敷设的位置要安全、隐蔽、美观,要方便使用和日后的维修。一、敷线施工的过程和规定网络管线通道的敷设安装,为网线的敷设做好了准备。往线管中穿线,在线槽中敷线也要按部就班地进行,符合敷设的规定。(一)、敷线原则按主干线、干线、支线的先后顺序敷设。每条网线的两端要做好标记,以便对号入座。网线的两端接上网络接头后,应立即测试是否接通,发现问题立即排除,要消除故障隐患。具体环节是先敷设主干线,在每个节点装好接头进行接通的测试,有条件的要测试每个节点信号衰减的情况。敷设干线前,将每根网线的两端做好标
44、记,分组进行捆扎,从干线端点逐步敷向每条支线。敷设完毕后将每条网线的两端接上接头,进行接通测试。由于管线通道的不同、每段管线通道放置网线的数量不同,安装过程尚有一些具体的技术规定和注意事项。(二)、暗管穿线暗管大多敷设在墙体内或地卜管径的粗细,管线转弯的多少,预留暗箱、暗盒及暗井的多少,直接影响穿线的质量和速度。暗管敷设完毕时,应将每根管子的两端封闭,用以保证管内的清洁,以免掉进管腔的杂物影响穿线的操作。穿线时应将成束的网线端头对齐捆紧,加上牵引端头,牵引端头和牵引线连接,通过牵引线的拉力,将网线穿过暗管。牵引线应使用粗细适当的钢索或铁担。牵引时应使用暗管中间的每个暗盒孔、暗井,使人对网线横向
45、施力,逐个通过每个暗盒孔、暗井,到达终端口。通过每个暗盒孔、暗井时,要检查牵引端头是否依旧牢固地抓紧网线的端头,避免在管内脱落。对于单根网线,假如管径较细,距离较长或箐子有转弯,也应牵引通过。穿线操作需两人以上协作完毕。对于超过4米的竖直管路,网线穿完后,应在上端口将网线全束捆扎,并牢牢固定,避免网线在管路端口承重,划伤网线外皮。网线从暗管终点穿出后,要留出300mm的长度,用以连接安装端口面板的施工。(三)、线槽敷线线槽敷线相对比较简朴,只要将分组的网线均匀地摆放在线槽内。但也需注意将先进入支线的网线摆放在靠近出口的一侧。网线敷至支线出口,按事先在网线端头做好的标记送入相应的支线线槽。使用金
46、属线槽进行综合布线时,不同种类的缆线应同槽分格(用金属隔开)予i放。金属线槽的接地应符合设计规定。水平敷设的网线,根据线束的大小,每隔15m3m应进行捆扎并与墙体固定,用以减轻线槽底部的承重。垂直敷设的网线,每隔2m进行捆扎并与墙体固定,用以减轻上部线槽拐角的承重。线槽敷线完毕后,不要立即封盖,待测试完毕,确认无需返工后再封盖。在终点出口,网线同样要留出300mm的长度,用以连接安装端口面板施工。(四)、地板敷线和其他采用活动地板敷设线缆时,活动地板内净高不小于150mm,活动地板内假如作为通风系统的风道使用时,地板内净高不应小于300mm。在工作区的客户机位置和线缆敷设方式未定的情况下敷设临
47、时网线,或在工作区采用地毯下布放线缆时,在工作区内应当设立交接箱,每个交接箱的服务面积应控制在80m2以下。二、新建筑物预留网络管线通道的施工对于新建筑物来说,布线施工是与其他施工同时进行的。网络布线的重要内容有垂直干线(例如使用电缆井)布线,水平干线布线(例如敷设在管道层、楼道的天花板内的线槽,或埋设在墙体内的金属管)以及支线布线(敷设在墙体内金属管或塑料管)等。施工中要注意以下的技术规定。(一)、电缆井的施工规定作为网络垂直干线通道的电缆井,要将位置尽量靠近楼房的中央。预留的电缆井的大小,按标准的算法,至少应当为电缆的外径之和的3倍。此外,还必须保存一定的空间余量,以保证此后在系统扩充时不
48、再需要安装新的管线。电缆井内每层至少要安装一个金属桥架,用于捆扎网线。位于主干线节点的楼层,需在电缆井处设有配线间,配线间的最小安全尺寸是12x15米。门的大小至少为高21米,宽09米,向外开。配线间安装接线架,以保证接线设备的安装。(二)、预埋暗管的施工规定暗管宜采用金属管或阻燃硬质PVC管,预埋在墙体中间的暗管内径不宜超过50mm,楼板中的暗管内径为15mm-25mm。直线布管每隔30m应设立暗线箱等装置,以方便穿线安装和日后维护。暗管转弯时,弯曲角度应大于90度,且每根暗管的转弯角不得多于两个,更不能有S弯出现。在弯曲布管时,每隔15m处应设立暗线箱等装置。暗管转弯的曲串半径不小于该管外径的6倍,如暗管外径大于50mm时,转弯的曲率半径不应小于管外径的10倍。暗管的端口应光滑,并加有绝缘套管,管口伸出地面的长度应为25mm50mm。干线管路和支线管路的交界处、管线直径改变处应设立暗箱或暗盒。直径
