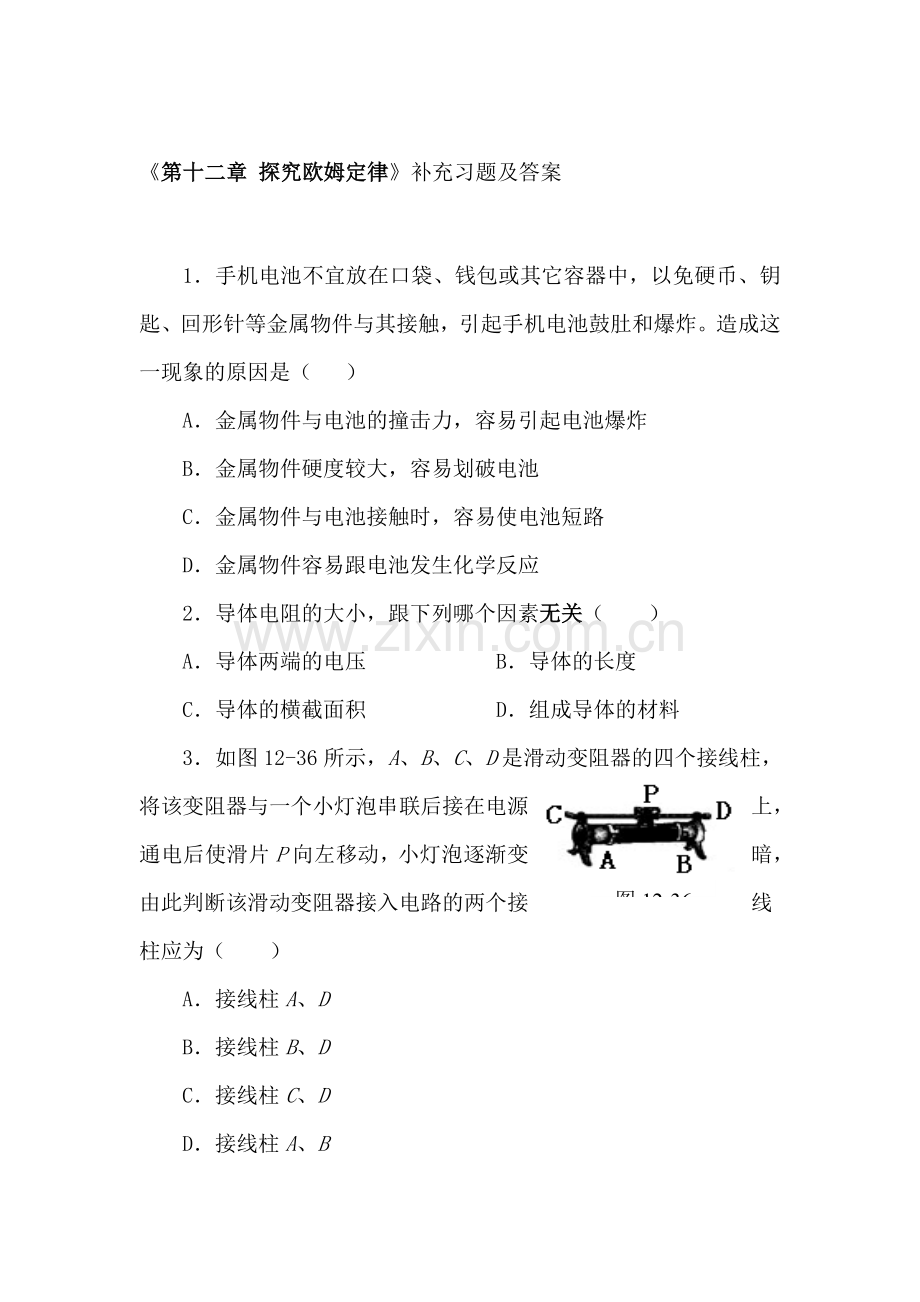

《第十二章 探究欧姆定律》补充习题及答案

1．手机电池不宜放在口袋、钱包或其它容器中，以免硬币、钥匙、回形针等金属物件与其接触，引起手机电池鼓肚和爆炸。造成这一现象的原因是（ ）
A．金属物件与电池的撞击力，容易引起电池爆炸
B．金属物件硬度较大，容易划破电池
C．金属物件与电池接触时，容易使电池短路
D．金属物件容易跟电池发生化学反应
2．导体电阻的大小，跟下列哪个因素无关（ ）
A．导体两端的电压 B．导体的长度
C．导体的横截面积 D．组成导体的材料
图12-36
3．如图12-36所示，A、B、C、D是滑动变阻器的四个接线柱，将该变阻器与一个小灯泡串联后接在电源上，通电后使滑片P向左移动，小灯泡逐渐变暗，由此判断该滑动变阻器接入电路的两个接线柱应为（　　）
A．接线柱A、D
B．接线柱B、D
C．接线柱C、D
D．接线柱A、B
4．一个定值电阻接在某段电路中，当电压为1.5V时，通过的电流为0.15A；当电压增大为原来的2倍时，下列说法正确的是（ ）
A．电流为原来的2倍 B．电阻为原来的2倍
B．电流为原来 D．电阻为原来的
5．用实验研究导体的电阻跟材料、长度、横截面积的关系时，供选择的导体规格如下表：
材 料
编号
长度/m
横截面积/mm2
镍铬合金
①
1
0.5
②
1
1
③
1.5
0.5
④
1.5
1
锰 铜
⑤
1
0.5
⑥
1
1
⑦
1.5
0.5
⑧
1.5
1
图12-37
关于导体的选择，你认为下列最合理的一组是（ ）
A.③ ④ ⑤ ⑥ B.② ③ ⑥ ⑦
C.① ⑤ ⑥ ⑧ D.⑤ ⑥ ⑦ ⑧
6．张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图12-37所示的图像，根据图像，下列说法错误的是（ ）
A．通过导体a的电流与其两端的电压成正比
B．导体a的电阻大于导体b的电阻
C．当在导体b的两端加上1V的电压时，通过导体b的电流为0.1A
D．将导体a接到电压为3V的电源上时，通过的电流为0.6A
图12-38
7．某同学家屋顶上安装了一个简易太阳能热水器，他设计了一种自动测量容器内水位高低的装置，如图12-38所示。其中R是滑动变阻器，它的金属滑片是杠杆的一端，从水位表（由电流表改装而成）指针所指的刻度，就可知道水池内水位的高低。关于这个测量装置，下列说法中错误的是（ ）
A．水量增加，R增大，水位表指针偏转变小
B．水量增加，R减小，水位表指针偏转变大
C．水量减小，R增大，水位表指针偏转变大
D．水量减小，R减小，水位表指针偏转变小
图12-39
8．如图12-39所示的电路中，闭合开关S，当滑动变阻器的滑片P向右移动时，电压表、电流表示数的变化是（ ）
A．电压表示数变大，电流表示数变小
B．电压表示数变小，电流表示数变大
C．电压表、电流表的示数均变大
D．电压表、电流表的示数均变小
9.一段裸铜丝，对折起来扭成一股，它的电阻将变 ，这是因为：⑴___________________；⑵____________________。
10．物理课外活动小组在做实验时，需要10Ω的电阻一只，但实验室里没有10Ω的电阻，只有一根1.2m长的电阻丝。经过测量，当电阻丝两端的电压是6V时，通过的电流是0.2A，在这根电阻丝上截取______cm长的一段，它的电阻就是10Ω。
推力
固定的金属板
可移动的金属板

金属弹簧
金属片

图12-40
11．图12-40为小宇同学设计的用电流表A或电压表V的示数反映弹簧所受推力大小的部分电路，其中R和金属片构成滑动变阻器，a、b、c、d是四个接线柱，电流表A或电压表V及一个定值电阻R0未画出。若弹簧的电阻不计，电源电压保持不变，要求弹簧所受推力增大时，电流表A或电压表V的示数也增大，则a、b之间应接入___________，c、d之间应接入____________。
12．某实验小组用图12-41(a)所示的电路测量小灯泡的电阻，他们闭合开关，调节滑动变阻器，测量灯泡两端的电压和通过灯泡的电流，根据测量数据绘制成图(b)所示的U-I关系图像。由图像可知：⑴当电压表的示数为2V时，灯泡的电阻RL=________Ω；⑵随着电压的增加，小灯泡的电阻 （选填“变大”“变小”或“不变”）。

(a) (b)
图12-41
13．学习了电流、电压和电阻这三个物理量后，某小组同学决定探究通过电阻的电流与其两端电压的关系，他们作了如下猜想：
A：通过电阻的电流跟加在它两端的电压成正比；
B：通过电阻的电流跟加在它两端的电压成反比；
C：加在电阻两端的电压变化时，通过的电流不变。
为了验证上述猜想是否正确，该小组的同学设计了如图12-42甲所示的实验电路，并按设计方案测量了有关数据。
⑴请根据甲电路图，用笔画线代替导线把乙图中的滑动变阻器接入电路.
图12-42

⑵下表是该组同学实验中测量的数据.通过比较分析表中实验序号为 的几组数据，可以验证猜想 （选填“A”“B”或“C”）是正确的。

实验序号
R/Ω
U/V
I/A
1
5
1.0
0.20
2
2.0
0.40
3
3.0
0.60
4
10
1.0
0.10
5
2.0
0.20
6
3.0
0.30
7
20
1.0
0.05
8
2.0
0.10
9
3.0
0.15
⑶归纳表中实验序号为1、4、7（或2、5、8，或3、6、9）的数据可得：当电压一定时，电流与电阻成 的关系。
⑷请你尝试将表中每次测量的电压值除以电流值，你还能发现： 。
14．小明利用电压表和电流表测量电阻R1的阻值(约9Ω左右)，电源选用两节干电池。
⑴按照图12-43甲所示的电路图，将图乙中的电流表正确连入电路。

图12-43
⑵该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为 3V不变，你认为发生故障的原因可能是_______________________或__________________。
⑶清除故障后，小明将滑片P向左滑动时，电压表示数将________(填“增大”、“减小”、“不变”)，当P滑到某一位置时，两表读数如图丙所示，由此可知R=____Ω。
15．为了探究甲、乙两种材料的导电能力，物理兴趣小组的同学选取长度和横截面积均相同的两种材料，利用图12-44所示的器材，分别测出了它们在不同电压下的电流值，记录的数据如表所示。

材料甲（或乙）

图12-44
- +

实验数据记录表

实验序号
材料
I/A
U/V
1
甲
0.2
1
2
甲
0.4
2
3
甲
0.6
3
4
乙
0.1
1
5
乙
0.2
2
6
乙
0.3
3

⑴在图12-44中，用笔画线代替导线，把各元件连接起来，组成他们进行实验的电路。
⑵分析数据发现，通过材料甲的电流与其两端电压的比值都相等，通过材料乙的电流与其两端电压的比值也相等；不同的材料，比值不同，在同样的电压下，通过材料甲的电流大于通过乙的电流。同学们把电流与电压的比值叫做这种材料的“电导”，用字母G表示。
①电导越大，表示导体的导电能力越 。
②甲材料的电导G甲= ，乙材料的电导G乙= （填写数据和单位）。
③根据表中的数据，进一步归纳出导体中的电流与其电导的关系是：

④如果从甲、乙两种材料中选择一种做导线，你建议选择材料 。
16．相距很远的甲乙两地间有两条输电线，某一天这两条输电线之间某处突然发生短路故障，请你利用学过的电学知识，给留守在甲地的维修人员设计一个“检测故障发生地”的简单电路，通过电压表和电流表的示数，可以计算出故障发生地距甲地的距离（已知每米输电线的电阻为R0，短接点的电阻忽略不计）。
图12-45
甲 乙

⑴在图12-45所示的虚线框中画出连接在甲地的电路图；
图12-46
⑵写出故障发生地距甲地距离的表达式： 。
17．如图12-46所示，灯泡L上标有“12V”字样，测得灯泡的电阻为10Ω。闭合开关S时，灯泡正常发光，此时电流表的示数为0.6A，。请你根据这些条件，通过分析和计算，至少求出3个未知的物理量。
18．有一种半导体，其电阻的大小随温度的变化而明显改变，利用这种半导体材料制成的电阻叫热敏电阻。用热敏电阻测量温度的变化，反应快，精度高。
李明同学想用热敏电阻设计一个电路, 来检测他家蔬菜大棚内温度的变化。于是,他买来了一个热敏电阻，该热敏电阻的阻值随温度变化的图像如图12-47所示。他又到实验室借来了一只电流表、一个开关和6V的电源。请你利用这些器材帮他设计一个能直接观察大棚内温度变化的电路。

图12-47
⑴请你在方框中画出你设计的电路图。
⑵若将电流表刻度盘上的电流刻度换成相应的温度刻度，这样电流表就改造成了气温表。若电流表选用0~0.6A的量程，请你计算说明改造成的气温表的0℃应与电流表刻度盘的什么刻度对应?该气温表能测量的最高温度是多少？

参考答案
1．C 2．A 3．B 4．A 5．C 6．B 7．B 8．D
9．小 长度变小 横截面积增大 10．40 11．电压表V 定值电阻R0 12．5 变大
13．(1)如图12-48所示 (2)“1、2、3”(或“4、5、6”、或“7、8、9”) A (3)反比 (4)电压与电流的比值等于电阻（或电压与电流的比值是个定值）
图12-49
图12-48

]

14．⑴如图12-49所示。
⑵把滑动变阻器金属杆两端的接线柱直接连入电路 小灯泡开路 ⑶增大 10
15．⑴如图12-50所示。
⑵①强 ②0.2A/V（或0.2Ω-1） 0.1A/V（或0.1Ω-1） ③在电压一定的情况下，导体中的电流与其电导成正比（或电导越大，电流越大） ④甲
材料甲（或乙）

图12-50
— +

图12-51
乙

16．⑴如图12-51所示。 ⑵
17．⑴灯泡L上标有“12V”字样，开关S闭合，灯泡正常发光，说明电源电压为U＝12V。
⑵灯泡中的电流。
⑶因为灯泡L和电阻R是并联的，电阻R两端的电压也等于12V。
⑷电阻R的阻值。
图12-52
⑸干路中的电流为。
18．⑴如图12-52所示。
⑵由图像可知：0℃时，热敏电阻的阻值为250Ω，
此时电路中的电流为，
所以气温表的0℃应与电流表刻度盘的0.024A 的刻度对应。
当电流表达到满刻度时，电路中的电流为0.6A，
电路中的电阻为：，
由图像可知，热敏电阻的阻值为10Ω时，气温是80℃，因此，气温表能测量的最高温度是80℃。
