建筑设备形成性作业.doc

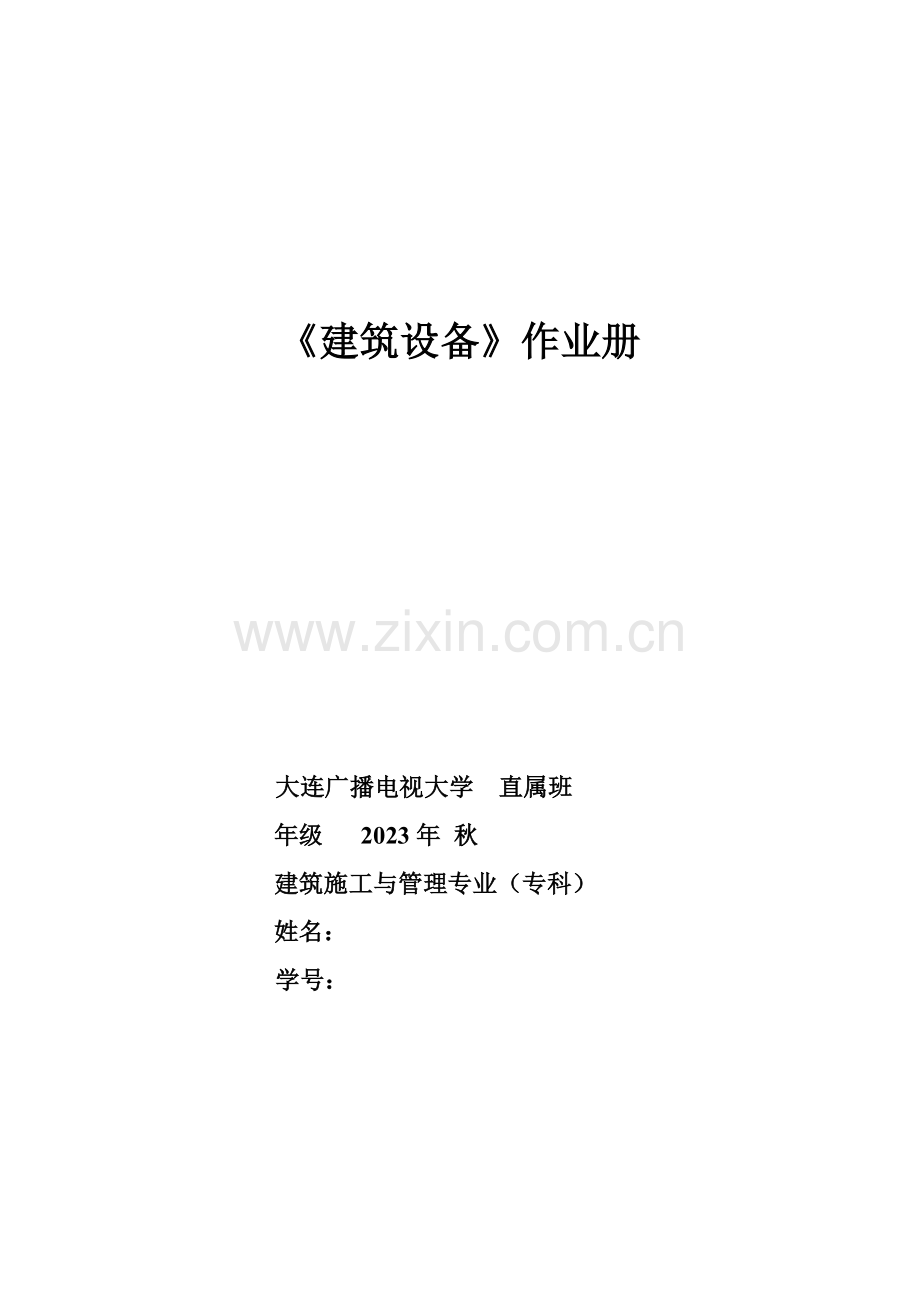

《建筑设备》作业册

大连广播电视大学 直属班
年级 2023年 秋
建筑施工与管理专业（专科）
姓名：
学号：

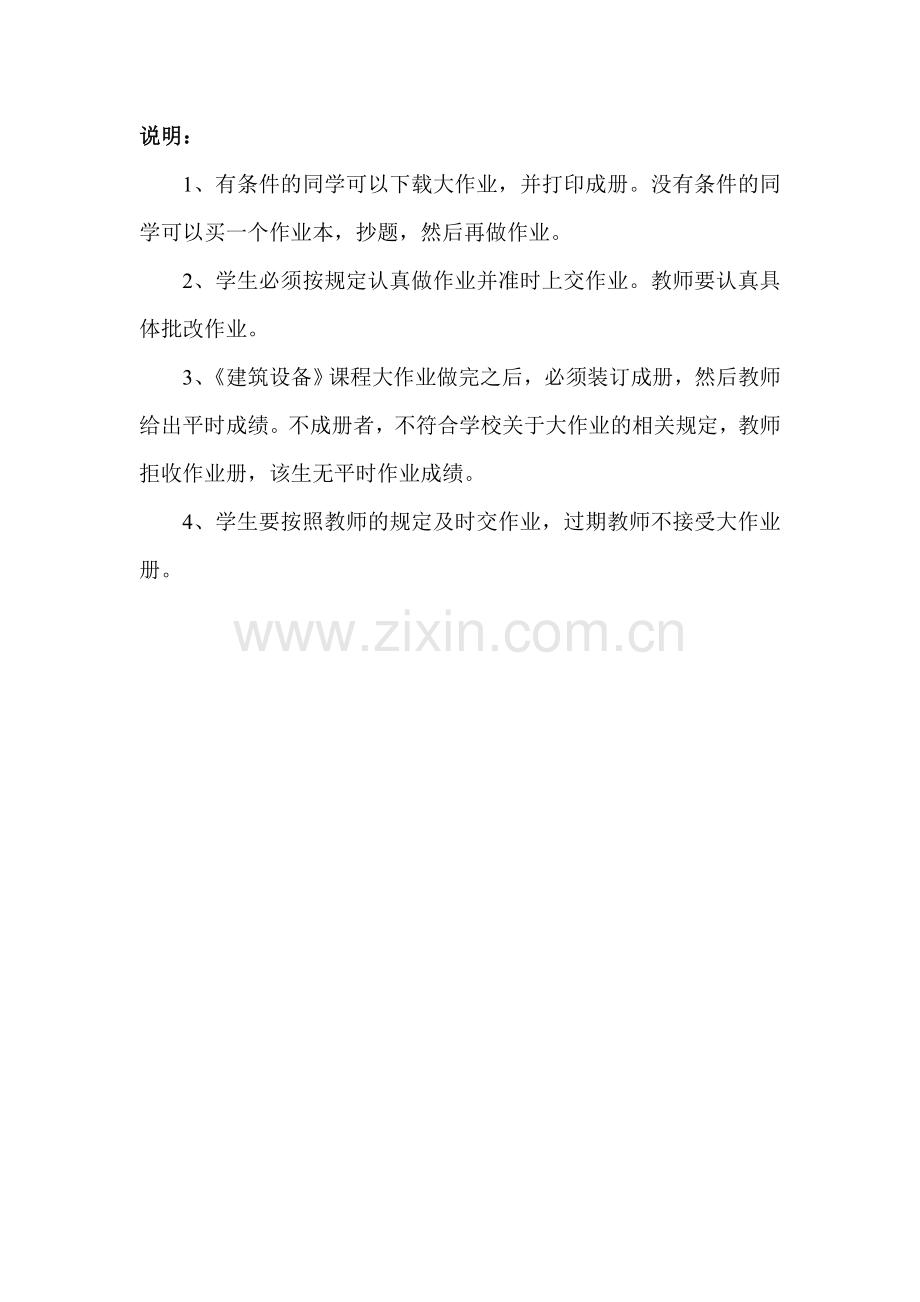

说明：
1、有条件的同学可以下载大作业，并打印成册。没有条件的同学可以买一个作业本，抄题，然后再做作业。
2、学生必须按规定认真做作业并准时上交作业。教师要认真具体批改作业。
3、《建筑设备》课程大作业做完之后，必须装订成册，然后教师给出平时成绩。不成册者，不符合学校关于大作业的相关规定，教师拒收作业册，该生无平时作业成绩。
4、学生要按照教师的规定及时交作业，过期教师不接受大作业册。

《建筑设备》课程形成性作业1
————给水、排水部分
一、填充题
1．高层建筑是指 层及以上的住宅建筑或者建筑高度超过 的其他民用建筑。
2．水表节点就是水表及 、 装置等组成的计量设备。
3．水箱是室内给水系统 、 和 水压的设备。
4．室内给水系统根据用途的不同一般可分为 给水系统、 给水系统和 给水系统三类。
5．水加热器根据其互换方式不同分为 和 。
6．气压给水装置是运用密闭压力水罐内 的可压缩性贮存、调节和压送水量的给水装置，其作用相称于 水箱和水塔。
7．水泵是将电动机的能量传递给水的一种 机械，是给水、排水及采暖系统中的重要升压设备。在室内给水系统中它对水起着 、 、 的作用。
8．根据建筑物性质和卫生标准规定不同，室内给水管道敷设分为 和 两种方式。
9．为了放空水箱和冲洗水箱的污水，在水箱的底部最低处设立泄水管，管子由水箱底部接出和 相连接，管上设阀门，管径一般为40～50mm。
10．室内排水管道的安装应遵守先 后 ， 俗称 的原则。
11．为了清通建筑物内的排水管道，应在排水管道的适当部位设立 、 和
等。
12． 为了检查各卫生器具与连接件接口处的严密性，卫生器具安装完毕必须进行 实验。
13．排水系统是由 管、 管、 管、 管等一系列管道组成。
14．建筑室内排水系统的排水方式分为 和 两种方式。
15．在层数较多的建筑物内，为了防止底层卫生器具因立管底部出现过大正压等因素而导致污水 现象，底层的生活污水管道应考虑采用 排出方式。
16．为了防止天沟通过伸缩缝或者沉降缝漏水，应以伸缩缝和沉降缝为 。
17．在连接两个及两个以上的大便器或3个及3个以上卫生器具的污水横管上，应设立 。

二、判断题（在 题 前 [ ] 内 打“√”或 打“×”，表 示 题 的“对”或“不 对”）
[ ]1．离心式水泵具有流量大、扬程选择范围小，安装方便，工作稳定等优点。
[ ]2．给水管道不宜穿过伸缩缝，必须通过时，应采用相应的技术措施以保证使用安全。
[ ]3．室内消火栓灭火 系统是由进户管、干管、立管、室内消火栓和消火栓箱组成，必要时还需设立消防水泵、水箱和水泵接合器等。
[ ]4．水箱的进水管一般从顶部接入，出水管可以从水箱底部接出。
[ ]5．不管是立管或横支管，其安装位置应有足够的空间以利于拆换管件和清通维护工作的进行。
[ ]6．卫生器具排水管与排水横支管可用450斜三通连接。
[ ]7．为了检查各卫生器具与连接件接口处的严密性，卫生器具安装完毕必须进行通水实验。
[ ]8．存水弯也称水封。其作用是运用一定高度的静水压力来抵抗排水管内气压变化，隔绝和防止排水管道内所产生的难闻有害气体和可燃气体及小虫等通过卫生器具进入室内而污染环境。

三、单选或多选题
1．在连接2个及2个以上的大便器或3个及3个以上卫生器具的污水横管上，应设立 。
A．检查口、 B．清除口、 C．清扫口、 D．排气口
2．太阳能热水器是一种把太阳光的辐射能转为 来加热冷水的装置。
A．动能、 B．辐射能、 C．光能、 D．热能
3．为了放空水箱和冲洗水箱的污水，在水箱的底部最低处设立泄水管，管子由水箱底部接出和 相连接，管上设阀门，管径一般为40～50mm。
A．透气管、 B．溢水管、 C．给水管、 D．出水管
4．为了检查各卫生器具与连接件接口处的严密性，卫生器具安装完毕必须进行 实验。
A．渗水、 B．通水、 C．满水、 D．灌水
5．在弯曲段内一般存有 mm深的水，称为水封。
A．40～50、 B．50～60、 C．60～70、 D．70～80
6．卫生器具排水管与排水横支管可用 斜三通连接。
A．90°、 B．45°、 C．180°、 D． 270°
7．塑料管道在使用中应注意冷水管道应采用公称压力不低于1.0MPa等级的管材和管件；热水管道应采用公称压力不低于 MPa等级的管材和管件。
A．0.5、 B．1.0、 C．1.5、 D．2.0
8．通球实验：室内排水主立管及水平干管管道均应做通球实验，通球的球径不小于排水管道管径的2/3，通球率必须达成 ％。
A．90、 B．85、 C100、 D．75
9．安装未经消毒解决的医院含菌污水管道，不得与其他排水管道 连接。
A．直接、 B．间接、 C．交叉、 D．重叠
10．室内排水管道敷设中，在转角小于 的污水横管上，应设立检查口或清扫口。
A．45°、 B．60°、 C．90°、 D．135°
11．在排水立管上每 层设一个检查口，且间距不宜大于l0m，但在最底层和有卫生设备的最高层必须设立。
A．1、 B．2、 C．3、 D．4
12．地漏的作用是排除地面污水，因此地漏应设立在房间的 处，地漏箅子面应比地面低5mm左右。
A．较低、 B．比较低、 C．最低、 D．最高

四、简答题
1．简述防止水质污染的措施。

2．简述太阳能热水器的安装规定。

3．室内给水方式一般应根据如下原则进行选择。

4．简述内排水系统存在的问题。

5．高层建筑内生活污水的排除方式一般可分为那些？

6．简述卫生器具安装前质量检查的方法。

7．大跨度屋面的工业厂房以及高层大面积平屋顶民用建筑均应采用内排水方式。请简要叙述内排水系统存在的问题。

《建筑设备》形成性作业2
————供暖与供燃气、通风、空气调节部分
一、填充题
1．为保证散热器的散热效果和安装规定，散热器底部距地面高度通常为150mm，但不得小于 mm；顶部离窗台板不得小于 mm，与后墙面净距不得小于 mm。
2．我国规范规定的采暖期是以历年日平均温度低于或等于采暖室外临界温度的总日数。一般民用建筑和生产厂房，辅助建筑物采用 ℃；中高级民用建筑物采用 ℃。
3．按热媒的不同分，采暖系统可分为 、 、 和 。
4．采暖系统重要由 、 和 三个基本部分构成。
5．我国习惯认为用大于 ℃的热水采暖称为高温水采暖。
6．热风采暖根据被加热空气的来源不同可分为 ， 及 等系统。
7．为了减轻垂直失调，一个垂直单管采暖系统所供层数不宜大于 层。
8．水加热器根据其互换方式不同分为 和 。
9．按采暖的范围分，采暖系统可分为 、 、 和
。
10．城市燃气根据来源不同分为 、 和 三大类。
11．凡水平敷设的供汽和凝结水管道，必须具有足够的坡度，并尽也许保持汽、水同向流动。凝结水干管的坡度推荐为 。
12．通风空调中所指的工业有害物重要有 、 、 。
13．自然通风是依靠 和 来实现空气流动的。
14．按通风系统应用范围的不同，机械通风可分为 和 ；局部通风可分为 和 两种。
15．集中式空调系统按照 不同，可分为直流式、混合式和封闭式。
16．通风空调中所指的工业有害物重要有① ；② ；③ 。
17．空调系统若按 进行分类，则可分为全空气系统、全水系统、空气—水系统与冷剂系统。

二、判断题（在 题 前 [ ] 内 打“√”或 打“×”，表 示 题 的“对”或“不 对”）
[ ]1．蒸汽干管（汽、水逆向流动时）的坡度规定是：i≥0.005。
[ ]2．下供上回式热水采暖系统中供水干管设在底部，而回水干管设在顶部。
[ ]3．供热管网是指由热用户输送和分派热媒的管网，如室内采暖管网。
[ ]4．蒸汽引射器热水循环采暖系统不需设立循环水泵及专门的水加热器。
[ ]5．在人体具有相称舒适的情况下，辐射采暖室内空气温度可比对流采暖时低50C
[ ]6．暖风机的布置原则是力求使室内房间的空气温度分布均匀。
[ ]7．在人体具有相称舒适的情况下，辐射采暖室内空气温度可比对流采暖时低50。
[ ]8．在舒适性空调中，夏季室内的相对湿度设计参数值要比冬季高。
[ ]9．全面送风可以保证室内污浊空气不能窜入相邻房间，合用于室内空气较为清洁的旅馆客房、医院手术室的地方。
[ ]10．全面排风可以保证周边相邻房间的空气不会流入室内，合用于厨房、厕所等较为污浊的地方。
[ ]11．直流式空调系统与混合式、封闭式空调系统相比，运营费最低，但卫生条件最差。 [ ]12．空气—水空调系统是指由解决过的空气承担部分空调负荷，而由水承担其余部分负荷的系统。

三、单选或多选题
1．高压蒸汽采暖系统与低压蒸汽采暖系统划分的蒸汽（绝对）压力是 。
A． 1.7×105Pa、 B．1×105Pa、 C．2×105Pa、 D．1.5×105Pa
2．我国规范规定的采暖期是以历年日平均温度低于或等于采暖室外临界温度的总日数。一般民用建筑和生产厂房，辅助建筑物采用 ℃；中高级民用建筑物采用 ℃。
A．5、 B．6、 C．7、 D．8
3．蒸汽采暖与热水采暖相比的优点是 。
A．热惰性较大、 B．初投资较少、C．运营管理费相对要少、D．可不必进行竖向分区
4．在下列设备中，不属于蒸汽采暖系统用的设备是 。
A．疏水器、 B．集气罐、 C．凝结水箱、 D．膨胀水箱、 E．安全水封
5．凡水平敷设的供汽和凝结水管道，必须具有足够的坡度，并尽也许保持汽、水同向流动。凝结水干管的坡度推荐为 。
A．0.01～0.02、 B．0.002～0.003、 C．0.005、 D．0.04～0.05、 E．0.03
6．在下列设备中，不属于热水采暖系统用的设备是 。
A．疏水器、 B．集气罐、 C．除污器、 D．膨胀水箱、 E ．安全水封
7．在下列管口中，属膨胀水箱上应配有的管口有 。
A．进水管管口、B．膨胀管管口、 C．溢流管管口、 D．循环管管口、 E．出水管管口
8．集中供热系统中的热用户是指 用热系统的用户。
A．室内采暖用户、 B． 空调用户、 C．热水供应用户、 D． 蒸汽供应用户
9．由于燃气燃烧后排除的废气中都具有一氧化碳，且当其容积浓度超过0.16%时，人呼吸 min就会在2h内死亡。
A．5 B．10 C．20 D．30 E．40
10．进风口的位置一般应高出地面 m，设于屋顶上的进风口应高出屋面 m以上。
A．1、 B．1.5、 C．2、 D．2.5、 E．3
11．当进、排风塔都设在屋顶上时，为了避免进气口吸入污浊空气，它们之间的距离应尽也许远些，通常进、排风塔的水平距离为 。
A．＞4m、 B．＞6m、 C．＞7m、 D．＞8m、 E．＞10m
12．通风工程室内空气的重要计算参数有： 。
A．洁净度、 B．温度、 C．相对湿度、 D．空气流速、 E．允许噪声

四、简答题（每小题 5分，共35分）
1．简说自然循环热水采暖系统的工作原理及决定其循环压力大小的因素。

2．简说机械循环热水采暖系统的工作原理与特点。

3．什么叫辐射采暖？与对流采暖相比辐射采暖有何特点？

4．暖风机的布置应注意哪几个问题？

5．简述膨胀水箱的作用。

6．简说蒸汽采暖系统中疏水器的作用。

7．简说热水采暖系统中除污器的作用和调压板的作用。

8．简说热水采暖系统中排气装置的作用和常用的排气方法。

9．集中供热和分散供热相比具有哪些特点？

10．通风与空气调节在概念上有何区别？

11．空调的水系统有同程式和异程式之分，试问它们的概念及同程式水系统重要优、缺陷。

12．空调的水系统有开式和闭式之分，试问它们的概念及开式水系统重要优、缺陷。

13．空气除湿有哪些基本方法？冷冻除湿的原理是什么？

14．什么叫半集中式空调系统？它有哪二种基本类型？

五、看图回答题（10分）
1．图5-1所示的热水采暖系统，试问：
（1）该热水采暖系统是机械循环的还是自然循环的系统？是单管系统还是双管系统？是上分下回式采暖系统还是下分上回式采暖系统？
（2）图中标号3是指什么？在系统中有何作用？
（3）图中干管4上所标箭头方向代表何意？数字0.005又代表何意？

图5-1

图中所示的热水采暖系统，试问：

(1) 该热水采暖系统是机械循环的还是自然循环的系统？是上供下回式采暖系统还是下供上回式采暖系统？
(2) 图中标号4是指什么？在系统中有何作用？
(3) 图中标号3是指什么？在系统中有何作用？
(4) 图左侧与图右侧的立管布置最大区别是什么？立管Ⅲ与立管Ⅳ布置又有什么不同？

《建筑设备》形成性作业3
————供配电系统和电气照明
一、填充题
1．安全电流是指人体触电后最大的 。这安全电流为 mA·s。
2．为了减少电能输送过程中电压损失和电能损耗，规定 输电；远距离输送到用户区的电能，为了安全和方便用户，又通过降压变压器将 再供应用户使用。
3．雷云对大地之间进行的放电将产生有很大破坏作用的大气过电压。其基本形式有 、 和 三种。
4．电气设备的某部分与大地之间作良好的电气连接，称为 。接地体又分人工接地体和 两种。
5．物体在光源照射下所显示的颜色与在标准光源（通常为日光）照射下所显示的颜色相符合的限度叫光源的 。
6．“安全特低电压”为 V。
7．灯具的平面布置有 布置和 布置两种

二、判断题（在 题 前 [ ] 内 打“√”或 打“×”，表 示 题 的“对”或“不 对”）
[ ]1．架空线路具有成本高、投资大、维护不便等缺陷，但运营可靠、不受外界影响 、不占地、不影响美观等优点在现代化建筑中得到了愈来愈广泛的应用。
[ ]2．大型民用建筑设施的供电，一般电源进线为6～10kV，通过高压配电所，再用几路高压配电线，将电能分别送到各建筑物变电所，降为380／220V低压，供应用电设备。
[ ]3．光的度量是指对照明在人眼中产生的视觉效果作数量标定。
[ ]4. 局部照明是为了满足局部区域特殊的光照规定，在较小范围或有限空间内单独为该区域设立辅助照明设施的一种照明方式
[ ]5．电气设备的金属外壳也许因绝缘损坏而带电，为防止这种电压危及人身安全而人为地将电气设备的外露可导电部分与大地作良好的联接称为工作接地。
[ ]6．在 TN系统中，系统的中性点不接地或经阻抗接地，不引出N线，属三相三线制小电流接地系统。

三、单选或多选题
1．通常把 及以下的电力线路称为配电线路，把电压在 及以上的高压电力线路称为输电线路。
A．10kV B． 35kV C． 110kV D． 380V
2． 是带电云层和雷电流对其附近的建筑物产生的电磁感应作用所导致的高压放电过程。
A．直击雷 B． 感应雷 C． 雷电波侵入 D． 地滚雷
3．配电线路按电压高低分为高压配电线路即 及以上的线路和低压配电线路即 以下的线路。
A．10kV B．3 kV C．35kV； D．1kV
4．重要用来隔离高压电源，以保证其他电气线路和设备的安全检修的设备是 C 。
A．熔断器 B．负荷开关 C．隔离开关 D．断路器
5．通常把 及以下的电力线路称为配电线路，把电压在 及以上的高压电力线路称为输电线路。
A． 10kV B．35kV C．110kV D．380V
6．避雷器应与被保护设备 ，装在被保护设备的电源侧。
A、串联 B．并联 C．混联 D．串或并联
7． 是为保证电力系统和设备达成正常工作规定而进行的一种接地
A． 工作接地 B． 保护接地 C． 反复接地 D． 接零
8． 为中断供电将在政治、经济上导致较大损失的负荷。
A．一级负荷 B．二级负荷 C．三级负荷 D．四级负荷
9．插座接线规定：单相三线是 。
A．左相右零上接地 B．左零右相上接地 C．左接地右相上接零 D．左零右接地上接相
10．灯具向上的光线40%～60%，其余向下。向上或向下发出的光通大体相同，光强在空间基本均匀分布，这类灯具 。
A．漫射型灯具 B．半直接型灯具 C．直接型灯具 D．间接型灯具
11．在高压汞灯的基础上，在放电管中放入了各种不同的金属卤化物而制成的是 。
A．荧光高压汞灯 B．高压钠灯 C．金属卤化物灯 D．霓虹灯

四、简答题
1．什么叫间接触电防护?采用的措施是什么？

2．什么叫直接雷击和感应雷击?什么叫雷电波侵入?

3．什么叫电力系统和电力网?建立大型电力系统有哪些好处？

4．什么叫光通、光强、照度和亮度? 单位各是什么?

5正常照明方式有哪几种?

6．照明质量的基本规定是什么?为什么要限制眩光?

7．什么叫照明光源的运用系数? 它与哪些因素有关?

8．照明配电系统的组成和线路的基本形式是什么?

9．什么叫直接触电防护?采用的措施是什么？

10．试比较架空线路和电缆线路的优缺陷及合用范围。

五、看图回答题
1．简说电气照明施工图的重要组成，电气照明平面图可用来表白哪些内容？
如图6-1所示的某电气照明平面图中，某灯具的标注为：(40/2.4)L，其代表什么含义？图右侧粗线上所标L2．L3代表何意？
从图可看出此粗线有几根？

图6-1 某电气照明平面图

《建筑设备》形成性作业4
————弱电系统
一、填充题
1．电话通信的目的是实现任意两个用户之间的 。由终端设备、传输线路和互换设备三大部分组成的电话通信网就是完毕信号的 、 、 和 任务而建立的。
2．CATV系统重要由 、 、 三部分组成。
3．火灾自动报警及消防联动系统重要由 、 、 等组成

二、判断题（在 题 前 [ ] 内 打“√”或 打“×”，表 示 题 的“对”或“不 对”）
[ ]1火灾报警系统及消防联动系统重要由火灾报警控制装置、灭火设备、减灾设备等组成。
[ ]2将输入的薄弱信号放大从而得到较强的信号输出，这种设备称为信号放大器。
[ ]3建筑物综合布线系统又称为开放式布线系统。
[ ]4灭火系统的灭火方式分为气体灭火和液体灭火两种，常用的是气体灭火方式。

三、单选或多选题
1．一般适合于一、二级保护对象，由火灾探测器、区域报警控制器和集中报警控制器等组成的是 。
A．区域报警系统 B．消防控制中心报警系统 C．集中报警系统 D以上都不是

四、简答题
1、弱电系统重要涉及哪几个部分？

2、采用有线方式传输电视信号有哪些优点？

3、有线广播音响系统重要有哪些功能？

4、火灾探测器一般可分为哪几类？

5、室内电话系统可采用哪些配线方式？

6．综合布线系统的重要功能是什么？
