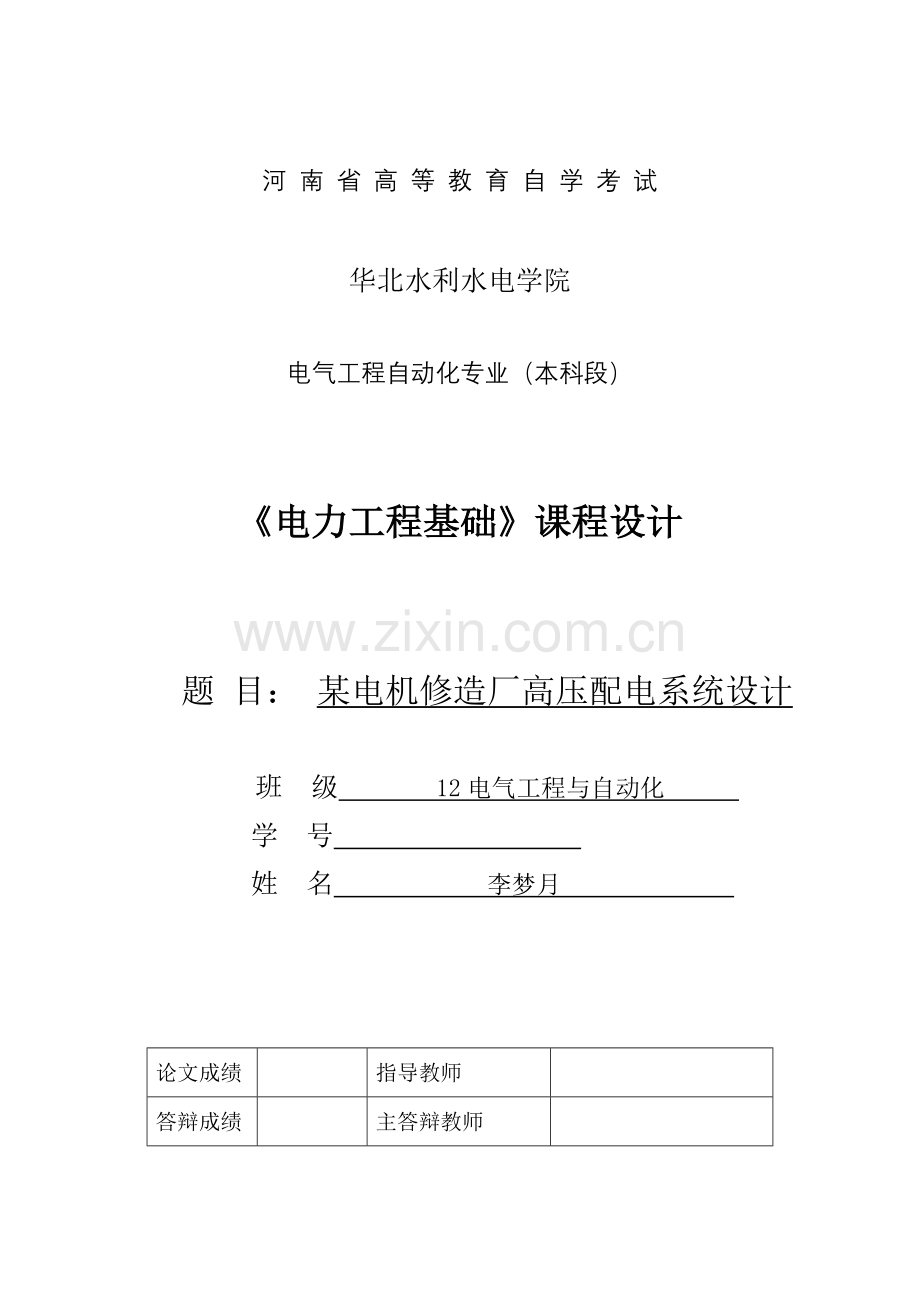

河 南 省 高 等 教 育 自 学 考 试

华北水利水电学院

电气工程自动化专业（本科段）

《电力工程基础》课程设计

题 目： 某电机修造厂高压配电系统设计

班 级 12电气工程与自动化
学 号
姓 名 李梦月

论文成绩

指导教师

答辩成绩

主答辩教师

综合成绩

答辩委员会主任

目录
前 言 5
第一章 主变压器的选择 6
1.1 变电所主变压器的选择 6
1.2 站用变压器的选择 6
第二章 电气主接线设计 7
2.1 方案设计 7
2.2 接线方案设计 7
2.3 初选方案 8
2.4 接线方案经济比较 9
2.5方案拟定 9
第三章 短路电流计算 9
3.1 短路电流计算概述 9
3.2 短路电流计算过程 11
3.2.1短路电流计算 11
3.2.2 短路电流结果表 14
第四章 导体设备和电器的选择 14
4.1导体设备和电器选择概述 14
4.2 导体的选择设计 15
4.2.1 110kV侧导线的选择 15
4.2.2 35kV侧母线的选择 16
4.2.3 35kV侧母线选择 17
4.3 重要设备的选择 19
4.3.1断路器的选择 19
4.3.2隔离开关的选择 24
4.3.3 电流互感器的选择 27
4.3.3.1 110kV进线及母联电流互感器选择： 27
4.3.3.2 35kV进线及母联电流互感器选择 28
4.3.3.3 10kV进线及母联电流互感器选择 29
4.3.4 110kV侧电压互感器选择 30
4.3.4.1 35kV配电装置安装台单相电压互感器用于测量和保护装置。 30
4.3.4.2 10kV配电装置安装台单相电压互感器用于测量和保护装置。 31
4.3.4.3高压熔断器的选择 31
4.4 避雷器的选择 32
参考文献 33
附录 34
附1 短路计算等值电路图 34
附2 预选方案主接线图 34

关键词：变电所 主变压器 电器主接线 单母线分段接线 内桥接线 双母线接线 潮流计算 短路计算 断路器 隔离开关 冲击电流 电压互感器 电流互感器 设备选型

前 言

本次课程设计的目的在于通过对变电站电器一次部分主接线形式选择与绘制、经济比较、短路计算、设备选型等几个方面的练习进一步熟悉电力系统，掌握一般小型变电站的设计方法。设计中需要不断翻阅课本和相关资料有助于学生巩固所学知识，另一方面通过翻阅课外图书增长了学生视野有助于增强学生的学习能力。
本设计的难点和重点在于等值电路的绘制与短路电流的计算。对的的短路计算是电力系统可以正常、安全运营的必要条件，另一方面短路计算以设备选择密切相关，是能否经济恰当的选择电力设备的关键因素。短路计算是每一个从事电力事业的工作者所必需掌握的基本技能。
110KV变电站属于高压网络，电气主接线是发电厂变电所的重要环节，电气主接线直关系着全厂电气设备的选择、是变电站电气部分投资大小的决定性因素。通过其变换、分派、输送与保护等功能，它直接影响整个电力系统的安全与经济运营然后将电能安全、可靠、经济的输送到每一个用电设备的场合。
电力系统中的电力设备是电力系统的中枢神经，纯熟掌握电力系统中的电力设备是每一个从事电力事业者的基本规定。通过本次设计需要掌握电力系统常用设备如：主变压器、断路器、隔离开关、电流互感器、电压互感器、母线、架空线、避雷器、无功补偿设备的选择方法。

第一章 主变压器的选择
1.1 变电所主变压器的选择
1. 本次课程设计采用两个电源供电电压等级为：110kV/35kV/10kV, 且35 kV侧、10 kV侧绕组的功率分别达成该变压器容量的65%、35%，从《电力工程电气设计手册（一）电气一次部分》上查得，在具有三种电压的变电所中，如通过主变压器各侧绕组的功率均达成该变压器容量的15%以上，主变压器宜采用三绕组变压器。
򖶽

2. 按照《电力工程电气设计手册（一）电气一次部分》规定知道装设两台变压器时当其中一台变压器退出运营时，另一台变压器应能承担70%容量，所以每台变压器的容量为：

MVA

因该系统三电压等级固定变比输送和分派电力，根据《电力工程电气设备手册》选择
110kV三绕组无励磁调压电力变压器：
表1 110kV三绕组无励磁调压电力变压器
型号
容量比
额定电压（kV）
X1-2
X1-3
X2-3
高压
中压
低压
Ux1-2%
X*1-2
Ux1-3%
X*1-3
Ux2-3%
X*2-3
SFPSL140000
100/100/100
121
38.5
10.5
17.5
0.438
10.5
0.263
6.50
0.163
1.2 站用变压器的选择
站用变压器可以按照变送容量的0.2%~0.5%来进行选取，考虑到变电站3%的负荷增长率。，本次变电站设计考虑使用变送容量的0.5%来选择站用变压器则：
通过《电力工程电气设备手册（电气一次部分）》查得型号为:
型号
绕组形式
额定电压（kV）
阻抗电压（%）
空载电流（%）
高压
低压
S7-400/10
Y，yn0
10/6.3/6
400
4
2.4
第二章 电气主接线设计
2.1 方案设计
由于，进线为2回，此外由《电力工程电气设计手册（一）电气一次部分》上查得当负荷类型为Ⅱ级时一般要有两个电源供电，且当任何一个电源失去后，能保证所有或大部分Ⅱ级负荷的供电。
2.2 接线方案设计
a、主接线选择规定：
1.可靠性 2..灵活性 3.经济性
b、对变电所电气主接线的具体规定：
1按变电所在电力系统的地位和作用选择。
2.考虑变电所近期和远期的发展规划。
3.按负荷性质和大小选择。
4.按变电所主变压器台数和容量选择。
5.当变电所中出现三级电压且低压侧负荷超过变压器额定容量15%时，通常采用三绕组变压器。
6.电力系统中无功功率需要分层次分地区进行平衡，变电所中常需装设无功补偿装置。
7.当母线电压变化比较大并且不能用增长无功补偿容量来调整电压时，为了保证电压质量，则采用有载调压变压器。
8.假如不受运送条件的限制，变压器采用三相式，否则选用单相变压器。
9.对220kv及以上的联络变压器通常采用自耦变。
10.各级电压的规划短路电流不能超过所采用断路器的额定开断容量。
11.各级电压的架空线涉及同一级电压的架空出线应尽量避免交叉。
2.3 初选方案
方案1：110kV侧进线采用桥型接线，内桥接线穿越功率将通过3台断路器，继电保护配置复杂，并且其中一台断路器断开时都将使穿越功率无法通过，或使环形电网开环运营，但考虑到进线距离不会较短且变压器不经常切换不选择外桥接线所以选择内桥接线；35kV侧为Ⅱ级负荷且建设一期有6回出线，二期建设完出线将达成8回出线，负荷比例达成65%，由《电力工程电气设计手册（一）电气一次部分》上查得35~63kV配电装置出线回路8回及以上且负荷较大时采用双母线接线；10kV侧建设完毕后出线回数达成14回，一期有10回出线，由《电力工程电气设计手册（一）电气一次部分》上查得6~10kV配电装置出线回数为6回及以上时采用单母分段接线。
方案2：110kV侧进为了保证当任何一个电源失去后能保证所有或大部分二级负荷的供电线采用单母线分段接线；35kV侧为Ⅱ级负荷且建设一期有6回出线，二期建设完出线将达成8回出线，负荷比例达成65%，由《电力工程电气设计手册（一）电气一次部分》上查得35~63kV配电装置出线回路8回及以上且负荷较大时采用双母线接线；10kV侧建设完毕后出线回数达成14回，一期有10回出线，由《电力工程电气设计手册（一）电气一次部分》上查得6~10kV配电装置出线回数为6回及以上时采用单母分段接线。
方案3：110kV侧进线采用直接接入两会进线；35kV侧为Ⅱ级负荷且建设一期有6回出线，二期建设完出线将达成8回出线，负荷比例达成65%，由《电力工程电气设计手册（一）电气一次部分》上查得35~63kV配电装置出线回路8回及以上且负荷较大时采用双母线接线；10kV侧建设完毕后出线回数达成14回，一期有10回出线，由《电力工程电气设计手册（一）电气一次部分》上查得6~10kV配电装置出线回数为6回及以上时采用单母分段接线。
2.4 接线方案经济比较
a．以上三个方案出110kV侧接入形式不同外其他条件均相同，均可以实现供电及可靠方面的需求，都是可行的。比较两个方案所使用的断路器数目相同都为3个；但是方案1 110kV没有使用母线而方案2 110kV侧使用了单母接线，从扩建上来看方案1方案2都便于扩建，从经济上看方案1显得更经济。方案3进线比较简朴，并且所使用的断路器、隔离开关也比较少，但是不便于以后扩建，因而不予以考虑。
b．方案1接线简朴、清楚，使用开关量相对较少。具有一定的 可靠性和灵活性。相比较而言方案2 110kV侧采用单母线接线；
优点：母线分段后，对重要用户，可以重不同段供电。此外，当一段母线发生故障时，分段断路器可以自动将故障切除，保证正常段母线不间断供电，但是选用的母线显得不够经济，且当母线故障时，该母线上的回路都要停电，并且扩建时需要向两个方向均衡扩建，即两段母线负荷容量要对称。
采用方案1更便于建设及其运营操作，更加经济。
2.5方案拟定
通过2.1.2比较后选用方案1进行变电所的设计。
第三章 短路电流计算
3.1 短路电流计算概述
短路：短路是电力系统常见的，并且对系统正常运营产生重要影响的故障。
1、电力系统中也许发生的短路重要有:三相短路、两相短路、和单相短路。一般情况下三相短路电流大于两相和单相短路电流。三相短路时，由于短路回路中各相的阻抗相等，尽管三相的短路电流比正常时的电流大，幅度增大，电压也比正常时急剧减少，但三相仍然保持对称，故称之为对抗短路。
在计算短路电流时，通常把电源容量视为无穷大的电力系统，在这样的系统中，当某处发生短路时，电源电压维持不变，即短路电流周期分量在整个短路过程中不衰减，
为了选择和校验电气设备，载流导体，一般应计算下列短路电流。（短路电流周期分量有效值）、（稳态短路电流有效值）（短路全电流最大瞬时冲击值）、（短路全电流最大有效值）、（短路容量）
2.短路的危害及防止：
短路的因素：重要是电气设备载流部分之间的绝缘被损坏，引起绝缘损坏的因素有过电压，绝缘的自然老化和污秽，运营人员维护不同及机械损伤。
危害： a、电力系统发生短路时，短路回路的电流急剧增大这个急剧增大的电流称为短路电流，短路电流也许达成正常负荷电流的十几倍甚至几十倍，数值不能达成几十千安甚至几百千安，严重使导体发热损坏设备。
b、短路时往往随着有电弧的产生，能量极大，温度极高的电弧不仅也许烧坏故障元件自身，还也许烧坏周边设备危害人身安全。
c、电力系统发生短路故障时，由于短路电流来势迅猛，电路中的阻抗重要是感性的。因此，短路电流基本上是感性的，它所产生的去磁的电枢反映使发电机端电压下降，同时巨大的短路电流会增大电力系统中各元件的电压损失，使系统电压大幅下降，严重时，也许导致电力系统电压崩溃直至系统崩溃，出现大面积停电的严重事故。
d、短路时电力系统中功率分布的忽然变化和电压严重下降，也许破坏各发电机并列运营的稳定性，使整个系统分裂成不同运营的几个部分。这时某些发电机也许过负荷，因此必须切除部分负荷，另一些发电机也许由于功率送不出去，而被迫减少出力，短路时，电压下降得越多，连续时间越长，系统运营的稳定性受到破坏的也许性越大。
3.短路计算的目的：
1.在设计电气主接线时，为了比较各种方案，拟定某种接线方式是否有必要采用限制短路电流的措施等。
2.在进行电气设备和载流导体的选择时，以保证各种电气设备和导体的正常运营和故障情况下都能安全可靠的工作，需要根据短路电流对电气设备进行动、热稳定的校验。
3.在选择继电保护装置及进行整定计算时，必须以各种不同类型短路时的短路电流作依据。
4.屋外配电装置时，要按短路条件校验，软导线的相间，相对地安全距离
5.设计接地装置。
6.进行电力系统运营及故障分析等。
4.短路计算的一般原则。
1.计算短路电流用于验算电气和导体的开断电流，动稳定和热稳定期，应按本工程的设计规划内容计算。一般应以最大运营方式下的三相短路电流为依据。
2.计算短路电流时，应按也许发生最大短路电流的正常接线方式进行。短路点应选择在短路电流最大地点。
3.导体和电器的动稳定，热稳定，以及电器的开断电流。一般按三相短路电流验算。
5.短路电流实用计算的基本假设。
1.系统正常运营，短路前，三项是对称的。
2.由于短路时，各元件磁路不饱和，也就是各元件的电抗与电流大小无关，因此可用叠加原理。
3.系统中发电机的电动势的相位在短路过程中相等，频率与正常时相同。
4.变压器的励磁电流忽略不计，相称于励磁开放，可以简化变压器等值电路
5.输电线路的分布忽略不计。
3.2 短路电流计算过程
3.2.1短路电流计算
=4500MVA
==0.5kV ==1.56kV ==5.50kV

计算各元件的参数标么值：
线路：
变压器：

由公式 带入相关数据后可得：
=0.26875
=-0.00625
=0.16875
进行Y-∆变换后电抗为：

当在K1处发生三相短路时：
短路电流周期分量的有名值:

冲击电流
短路全电流最大有效值

当在K2处发生三相短路时：
设35kV侧短路容量为3000MVA
电源至短路点的总电抗的标么值为：
短路电流周期分量的有名值：

冲击电流

短路全电流最大有效值

当在K3处发生三相短路时：
电源至短路点的总电抗的标么值为：

短路电流的有名值

冲击电流

短路全电流最大有效值

短路容量:
3.2.2 短路电流结果表
短路点
短路电流周期分量有名值（KA）
冲击电流（kA）
全电流（kA）
短路容量S（MVA）
K1
23.62
59.05
35.43
4500
K2
49.49
123.72
74.23
3000
K3
85.87
214.68
128.81
1487
第四章 导体设备和电器的选择
4.1导体设备和电器选择概述
电气设备的选择是发电厂和变电所电气设计的重要内容之一。对的的选择电气设备是使电气主接线和配电装置达成安全、经济运营的重要条件。在进行电气设备选择时必须符合国家有关经济技术政策。技术要先进，经济要合理，安全要可靠，运营要灵活，并且要符合现场的自然条件规定。所选设备正常时应能可靠工作，短路时应能承受多种短路效应。电气设备的选择应遵循以下两个原则：1.按正常工作状态选择、2.按短路状态校验。
按正常工作状态选择的具体条件：
1.额定电压：电气设备的最高允许工作电压不得低于装设回路的最高运营电压。一般220KV及以下的电气设备的最高允许工作电压为1.15Ue。所以一般可以按照电气设备的额定电压Ue不低于装设地点的电网的额定电压Uew: Ue≥Uew
2.额定电流：所选电气设备的额定电流Ie不得低于装设回路最大连续工作电流Imax: Ie≥Imax。计算回路的Imax应当考虑回路中各种运营方式下的在连续工作电流：变压器回路考虑在电压减少5％时出力保持不变，所以Imax＝1.05 Iet;母联断路器回路一般可取变压器回路总的Imax；出线回路应当考虑出线最大负荷情况下的Imax。
按短路状态校验的具体条件：
1.热稳定校验：当短路电流通过所选的电气设备时，其热效应不应当超过允许值：Qy≥Qd
2.动稳定校验：所选电气设备通过最大短路电流值时，不应因短路电流的电动力效应而导致变形或损坏：ich≦idw
3选择设备的基本原则
a、设备按照主接线形式进行配置
b、按装置位置及系统正常运营情况进行选择，按短路情况进行校验
c、所选择设备在系统中最恶劣运营方式下仍能可靠工作，动作。
d、同类设备尽量同一型号，便于设备的维护，订货和互相备用
e. 考虑近期5年发展的规定
4.2 导体的选择设计
导体截面可以按长期发热允许电流或经济电流密度选择。对于年负荷运用小时数，传输容量大，长度在20m以上的导体其截面一般按经济电流密度选择，而配电装置的汇流母线通常按长期发热允许电流来选择。
4.2.1 110kV侧导线的选择
110kV进线按经济电流密度选择截面：

设立环境温度为，取得修正系数K=0.91，查表不同温度裸导体的C值,得C=99，由《电力工程电气设计手册》查得，由公式：

由《电力工程电气设计手册》查得选择导体LGJ-400/25型
热稳定校验：
(取T=3s，，，所以满足条件。
4.2.2 35kV侧母线的选择
设立环境温度为取得修正系数K=0.91，查表不同温度裸导体的C值,得C=99，由《电力工程电气设计手册》查得
35kV侧按经济电流密度:

由《电力工程电气设计手册》查得选择导体LGJ-800/55型导体
热稳定校验：
(取T=4s，，，所以满足条件。
35kV侧出线侧即接用户端按经济电流密度选择由公式：

由于有1期有6回出线所以取

由《电力工程电气设计手册》查得选择导体LGJ-120/7型
热稳定校验：
(取T=4s，，，所以满足条件。
4.2.3 35kV侧母线选择
有上面的短路计算已知35kV侧的冲击电流为：123.72kA，母线固定间距取l=1200mm,相间距a=300mm
计算母线受到的电动力
计算母线受到弯曲力矩
母线水平放置截面为125则b=8mm，h=125mm，计算截面系数,计算母线受到最大应力小于铝母线极限应力6860Pa满足动稳定规定，热稳定规定最小截面满足热稳定规定，故选择LMY-125型母线。
4.2.4 10kV侧母线的选择
设立环境温度为取得修正系数K=0.91，查表不同温度裸导体的C值,得C=99，由《电力工程电气设计手册》查得。10kV侧按长期发热允许电流选择

由《电力工程电气设计手册》查得选择导体型导体
热稳定校验：
(取T=4s，，，所以满足条件。
10kV出线按经济电流密度，由公式：

由于有1期有10回出线所以取

由《电力工程电气设计手册》查得选择导体LGJ-95/55型
热稳定校验：
(取T=4s，，，所以满足条件。
10kV侧母线选择
有上面的短路计算已知10kV侧的冲击电流为：214.68kA，母线固定间距取l=1200mm,相间距a=300mm
计算母线受到的电动力
计算母线受到弯曲力矩
母线水平放置截面为125则b=10mm，h=125mm，计算截面系数,计算母线受到最大应力小于铜母线极限应力13720Pa满足动稳定规定，热稳定规定最小截面满足热稳定规定，故选择LMY-125型母线。
导体选择结果表：
110kV主变进线
LGJ-400/25
35 kV主变进线
LGJ-800/5
35 kV出线
LGJ-120/7
10kV主变进线

10kV出线
LGJ-95/55
35kV母线
LMY-125
10kV母线
LMY-125
4.3 重要设备的选择
4.3.1断路器的选择
高压断路器和隔离开关是发电厂与变电站中重要系统的重要开关电器。高压断路器重要功能是：
a. 正常运营时倒换运营方式，把设备或线路接入电路或退出运营，其控制作用；
b. 当设备或线路发生故障时能快速切除故障回路、保证无端障回路的正常运营，其保护作用；
高压断路器最大的特点是可以断开电气设备中负荷电流和短路电流，而高压隔离开关的重要功能是保证高压电气设备及其装置在检修工作时的安全，不能用于切断、投入负荷电流或开端短路电流，仅可允许用于不产生强大电弧的某些切换操作。
断路器的弧隙恢复电压与线路参数和开端瞬间工频恢复电压有直接关系，从而不同短路类型对高压断路器开断能力有不同影响：
a. 开断中性点直接接地系统中的单相短路电路。当电流过零，工频恢复电压瞬时值为：通常短路时，功率因数很低，一般所以。此时
,即起始工频恢复电压，近似等于电源电压最大值。
b. 开断中性点不接地系统中的三相短路电路。三相交流电路中，各相电流过零时间不同，因此，断路器在开断三相电路时，电弧电流过零便有先后。
一般6~35kV 选用真空断路器，10kV侧的断路器都采用真空的断路器，35~500kV宜选用SF6断路器，本变电站设计中110kV和35kV断路器均采用SF6断路器，SF6高压断路器具有安全可靠，开断电流性能好，结构简朴，尽寸小，质量轻，检修维护方便等优点。
高压断路器的选择方法：
1. 断路器种类和型式的选择。
2. 额定电压和电流选择。
3. 开断电流选择。
4. 短路关合电流的选择。
5. 短路热稳定和动稳定校验。
6. 发电机断路器有特殊规定。
发电机断路器与一般的输配电高压断路器相比，由于在电网中处的特殊位置及开断保护的对象的特殊性，对发电机断路器的规定如下：
a.发电机断路器规定承载的额定电流特别高，开端电流大。
b.开断非对称短路电流的能力，其直流分量衰减时间可达133ms，还应具有关合额定短路电流的能力，该电流峰值为额定短路开断电流有效值的2.74倍，以及具有开断失步电流的能力。
110kV侧断路器的选择
（1）预选SF6的LW11-110型断路器
表5-1 LW11-110断路器参数
型号
项目
LW11-110
计算数据
技术参数
额定电压（kV）
110
110
额定电流（A）
479
1600
动稳定电流（KA）
60.12
80
热稳定电流（KA）
23.62(0.63S)
31.5(3S)
额定开断电流（KA）
23.62
31.5

（2）额定电压的选择为：
（3）额定电流的选择为：

==479A,故:
（4）额定开断电流的检查条件为： It = I″=
(5)动稳定的校验条件：KA
(6)热稳定的校验 取继电保护保护装置后备保护动作时间tr=0.6s,断路器分间时间to=0.03s,则tima=tr+to=0.6+0.03=0.63s
110KV则短路电流热稳定电流为：

故：
SFM110-110/2023的断路器，可满足技术条件规定
35kV侧断路器的选择
型号 项目

CKGKL-35-280/1050-5电抗器限流后
LW8-35
计算数据
计算数据
技术参数
额定电压（kV）
35
35
35
额定电流（A）
1023
1023
1600
动稳定电流（kA）
125.96
12.5
63
热稳定（kA）
49.48 (0.63S)
5
25(3S）
（1）由于热稳定电流和动稳定电流都过大，需装设电抗器进行限流，预选电抗器
表5-1 LW8-35断路器
（2）额定电压的选择为：
（3）额定电流的选择为：

===1.023 KA,故:
额定开断电流（KA）
49.48
5
25
(4)由于热稳定电流和动稳定电流都过大，需装设电抗器进行限流：
Id=1.56KA， Ud=38.5KV, X’=0.029022,
令
由电抗器百分数的公式得：

通过在电气工程手册中查表，最后选用干式空芯串联电抗器，CKGKL-35-280/1050-5型电抗器，
IN=266.7A，5%
（5）额定开断电流的检查条件为： It = I″=
(6)动稳定的校验条件：KA
(7)热稳定的校验 取继电保护保护装置后备保护动作时间tr=0.6s,断路器分间时间to=0.03s,则tima=tr+to=0.6+0.03=0.63s
110KV则短路电流热稳定电流为：

故：
LW8-35的断路器，可满足技术条件规定
10kV侧断路器的选择
（1）由于热稳定电流和动稳定电流都过大，需装设电抗器进行限流，预选电抗器，最后选得10KV真空断路器
表5-1 ZN-10/3150-40断路器参数
型号
项目
计算数据
CKGKL-10-150/317.6-5限流后
ZN-10/3150-40
计算数据
技术参数
额定电压（kV）
10
10
10
额定电流（A）
1306
1306
3150
动稳定电流（KA）
218.55
20.36
100
热稳定电流（KA）
85.87（0.63S）
8
40（2S）
额定开断电流（KA）
85.87
8
40
（2）额定电压的选择为：
（3）额定电流的选择为：

===1306A,故:
(4)由于热稳定电流和动稳定电流都过大，需装设电抗器进行限流：
Id=5.5KA， Ud=10.5KV, X’=0.064,
令
由电抗器百分数的公式得：

通过在电气工程手册中查表，最后选用干式空芯串联电抗器，CKGKL-10-150/317.6-5型电抗器，
IN=472A，5%
（5）额定开断电流的检查条件为： It = I″=
(6)动稳定的校验条件：KA
（7）热稳定的校验 取继电保护保护装置后备保护动作时间tr=0.6s,断路器分间时间to=0.03s,则tima=tr+to=0.6+0.03=0.63s
110KV则短路电流热稳定电流为：

故：
ZN-10/3150-40的断路器，可满足技术条件规定
4.3.2隔离开关的选择
隔离开关也是发电厂和变电站中常用的开关电气设备，一般配有电动及其手动操作机构，单相或三相操作，它需要与断路器配套使用。但隔离开关没有灭弧装置，不能用来接通和切断负荷电流和短路电流。
隔离开关的用途：
（1）倒闸操作，投入备用母线或旁路母线以及改变运营方式时，常用隔离开关配合断路器，协同操作来完毕。
（2）隔离电压，在检修电气设备时，用隔离开关将被检修的设备与电源电压隔离，以保证检修的安全。
（3）分、合小电流。
隔离开关的型式应根据配电装置的布置特点和使用规定等因素，进行综合的技术、经济比较，再根据其校验计算结果后拟定。
110kV侧隔离开关的选择
（1）预选GW4－110\2023的隔离开关

GW4－110\2023的隔离开关参数
型号
GW4－110\2023
计算数据
技术参数
额定电压（kV）
110
110
额定电流（A）
479
2023
动稳定电(kA)
60.12
100
热稳定（kA）
23.62(0.63S)
40(4S)
（2）额定电压的选择为：
（3）额定电流的选择为：

==479A,故:
（4）额定开断电流的检查条件为： It = I″=
(5)动稳定的校验条件：KA
(6)热稳定的校验 取继电保护保护装置后备保护动作时间tr=0.6s,断路器分间时间为：
to=0.03s,则tima=tr+to=0.6+0.03=0.63s
110KV则短路电流热稳定电流为：

故：
SFM110-110/2023的断路器，可满足技术条件规定
根据上述计算110kV可选用：GW4－110\2023的隔离开关，可满足技术条件规定。
35kV侧隔离开关的选择
（1）预选GW4-35\1250的隔离开关
型号 项目
GW4-35\2023
计算数据
技术参数
额定电压（kV）
35
35
额定电流（A）
1023
2023
动稳定电流（kA）
12.5
64
热稳定（kA）
5(0.63S)
25(4S)
（2）额定电压的选择为：
（3）额定电流的选择为：

===1.023 KA,故:
(4)动稳定的校验条件：KA
(5)热稳定的校验 取继电保护保护装置后备保护动作时间tr=0.6s,断路器分间时间to=0.03s,则tima=tr+to=0.6+0.03=0.63s
110KV则短路电流热稳定电流为：

根据上述计算35kV可选用：GW4-35\2023的隔离开关，可满足技术条件规定。10kV侧隔离开关的选择
（1）预选GN2-10\2023的隔离开关
GN2-10\2023的隔离开关参数
型号
GN10-10T\3000
计算数据
技术参数
额定电压（kV）
10
10
额定电流（A）
1306
3000
动稳定电流（kA）
20.36
160
热稳定（kA）
8(0.63S)
75(5s)
（2）额定电压的选择为：
（3）额定电流的选择为：

===1306A,故:
（4）额定开断电流的检查条件为： It = I″=
(5)动稳定的校验条件：KA
6)热稳定的校验 取继电保护保护装置后备保护动作时间tr=0.6s,断路器分间时间to=0.03s,则tima=tr+to=0.6+0.03=0.63s
110KV则短路电流热稳定电流为：

故：
根据上述计算35kV可选用：GN10-10T\3000的隔离开关，可满足技术条件规定。
4.3.3 电流互感器的选择
互感器是电力系统中的测量仪表、继电保护等二次设备获取电气一次回路信息的传感器。互感器将高电压、大电流按比例变成低电压（100、100/V）和小电流（5、1A），其一次侧接在一次系统，二次侧接测量仪表与继电保护装置等。
电流互感器的选择：
1. 种类和型式的选择。
2. 一次回路额定电压和电流的选择。
3. 准确等级和额定容量的选择
4.3.3.1 110kV进线及母联电流互感器选择：
预选LB-110型号
额定一次电流（A）
额定电压（KV）
3s热稳定电流（有效值kA）
动稳定电流（峰值，kA）
2023
110
40
100
LB-110型号的电流互感器的额定二次负载准确限值系数：
额定电流比
准确级次
额定二次负载
2023/1
0.5
40
（1）额定电压的选择为：
经校验所选的电流互感器附合规定。
（2）额定电流的选择为：

==479A,故:
(3)动稳定的校验条件：KA
(4)热稳定的校验 取继电保护保护装置后备保护动作时间tr=0.6s,断路器分间时间to=0.03s,则tima=tr+to=0.6+0.03=0.63s
110KV则短路电流热稳定电流为：

故：
经校验所选的电流互感器附合规定。
4.3.3.2 35kV进线及母联电流互感器选择
预选LB-35型号
额定一次电流（A）
1s热稳定电流（有效值kA）
动稳定电流（峰值，kA）
1500
21
55
LB7-110型号的电流互感器的额定二次负载准确限值系数：
额定电流比
准确级次
额定二次负载
1500/5
0.5
40
（1）额定电压的选择为：
（2）额定电流的选择为：

===1.023 KA,故:
(3)动稳定的校验条件：KA
(4)热稳定的校验 取继电保护保护装置后备保护动作时间tr=0.6s,断路器分间时间to=0.03s,则tima=tr+to=0.6+0.03=0.63s
110KV则短路电流热稳定电流为：

故：
经校验所选的电流互感器附合规定。
4.3.3.3 10kV进线及母联电流互感器选择
预选LDJ-10型号
额定一次电流（A）
2s热稳定电流（有效值kA）
动稳定电流（峰值，kA）
3000
40
100
LDJ-10型号的电流互感器的额定二次负载准确限值系数：
额定电流比
准确级次
额定二次负载
3000/5
0.5
40
（1）额定电压的选择为：
（2）额定电流的选择为：

===1306A,故:
(3)动稳定的校验条件：KA
（4）热稳定的校验 取继电保护保护装置后备保护动作时间tr=0.6s,断路器分间时间to=0.03s,则tima=tr+to=0.6+0.03=0.63s
110KV则短路电流热稳定电流为：

故：
经校验所选的电流互感器附合规定。
4.3.4 110kV侧电压互感器选择
《电力工程电气设计手册》248页，35-110kV配电装置一般采用油浸绝缘结构电磁式电式互感器，接在110kV及以上线路侧的电压互感器，当线路上装有载波通讯，应尽量与耦合电容器结合。统一选用电容式电压互感器。
35kV及以上的户外装置，电压互感器都是单相的出线侧PT是当首端有电源时，为监视线路有无电压进行同期和设立重合闸。
型号
额定电压（KV）
二次绕组额定输出（VA）
电 容 量
载 波耦 合电 容(PF)
一次绕组
二次绕组
剩余电压绕组
0.5级
1级
高压
电容
中压
电容
TYD110/-0.01
110/
0.1/
0.1
150VA
300VA
12.5
50
10
图6.7 110kV侧电压互感器参数表
准确度为:
电压互感器按一次回路电压、二次电压、安装地点二次负荷及准确等级规定进行选择。所以选用TYD110/-0.01型电容式电压互感器。
6.7.2 35kV母线选择
4.3.4.1 35kV配电装置安装台单相电压互感器用于测量和保护装置。
选四台单相带接地保护油浸式JDX-35型
型号
额定电压(kV)
二次绕组额定输出（VA）
一次绕组
二次绕组
剩余电压绕组
保护绕组准确级
剩余电压绕组准确级
0.5
3.0
JDX-35
35/
0.1/
0.1/3
100VA
150VA
图6.8 35kV侧电压互感器参数表
准确度测量
准确度测量计算与保护用的电压互感器，其二次侧负荷较小，一般满足准确度规定，只有二次侧用作控制电源时才校验准确度，此处因有电度表故选编0.5级。
4.3.4.2 10kV配电装置安装台单相电压互感器用于测量和保护装置。
选四台单相带接地保护油浸式JDX-35型
型号
额定电压(kV)
二次绕组额定输出（VA）
一次绕组
二次绕组
剩余电压绕组
保护绕组准确级
剩余电压绕组准确级
0.5
3.0
JDX-10
