闭合电路欧姆定律习题课第二课时
专题五、电源的总功率和内电阻消耗的功率与电流的关系

例1. 如图所示直线OAC某一直流电源的总功率P总随电流I的变化图线，抛物线OBC为同一直流电源内部热功率Pr随电流I的变化图线，A、B两点的横坐标都是2A，那么I=2A时电源输出功率及外电阻分别是（ A ）
A．2W，0.5Ω
B．4W，2Ω
C．2W，1Ω
D．6W，2Ω
说明：明确电源的总功率P总随电流I的变化图线和电源内部热功率P内随电流I的变化图线的物理意义是解题的关键。

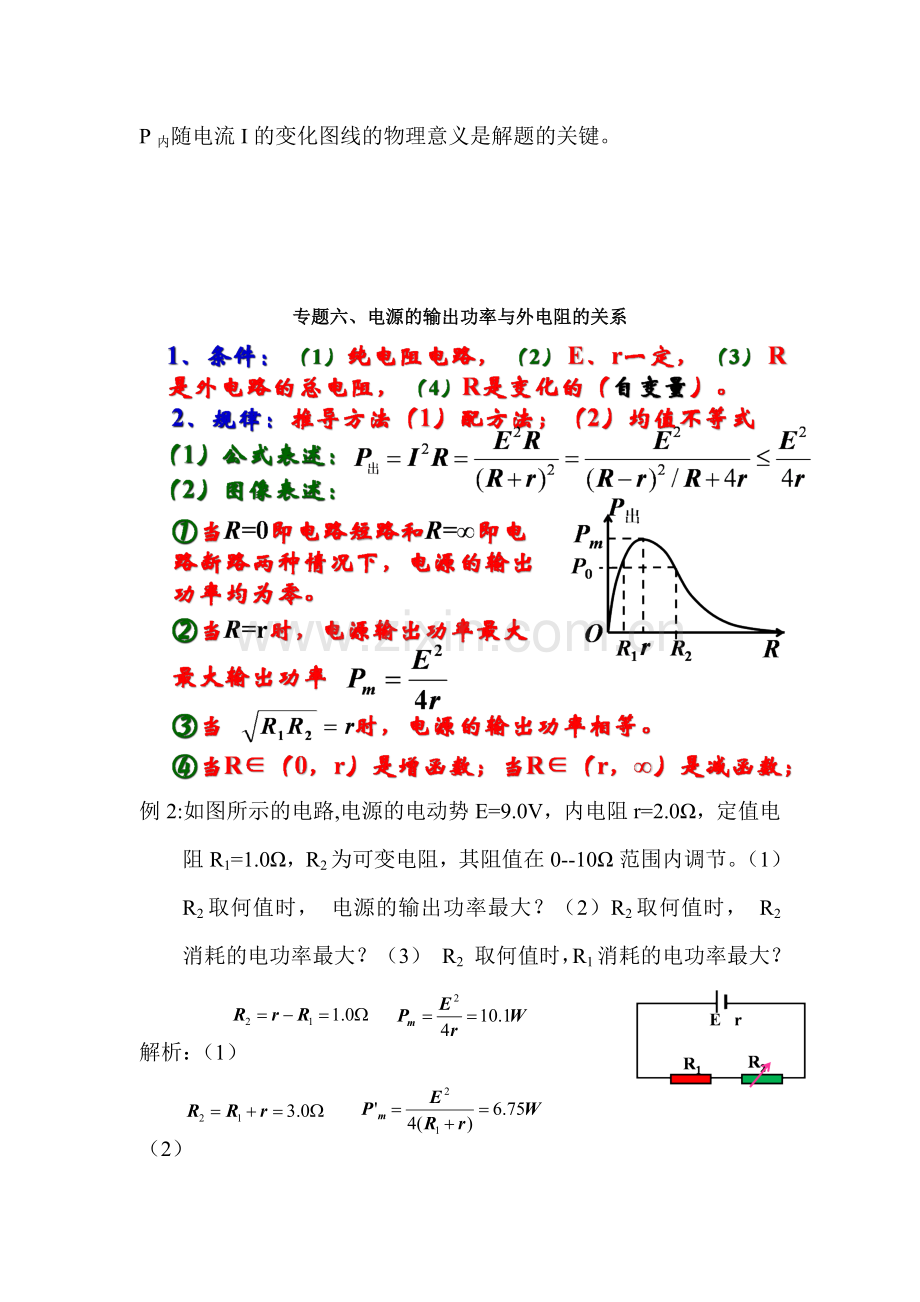

专题六、电源的输出功率与外电阻的关系

例2:如图所示的电路,电源的电动势E=9.0V，内电阻r=2.0Ω，定值电阻R1=1.0Ω，R2为可变电阻，其阻值在0--10Ω范围内调节。（1）R2取何值时， 电源的输出功率最大？（2）R2取何值时， R2 消耗的电功率最大？（3） R2 取何值时，R1消耗的电功率最大？

解析：（1）

（2）

（3）

U/ V
O
2
4
6
I/A
3
1
2
R2
R1
说明：1、当内外电阻相等时，电源输出的功率最大，但此时效率才50%。2、模型化归：研究变阻器上消耗功率最大时，可把定值电阻看作内阻。3、电源有最大输出功率的四个条件（1）闭合电路为纯电阻电路；（2）电源的电动势和内阻不变；（3）R为外电路的总电阻，并且是变化的；（4）外电阻等于内电阻。利用等效内阻的方法是解答第二问的最佳方法。
例3. 某一电源的路端电压与电流的关系和电阻R1、R2的电压与电流的关 系如图所示．用此电源和电阻R1、R2组成电路．R1、R2可以同时接入电路，也可以单独接入电路．为使电源输出功率最大，可采用的接法是 （ A ）dyszplg
A．将R1单独接到电源两端
B．将R2单独接到电源两端
C．将R1、R2串联后接到电源两端
D．将R1、R2并联后接到电源两端
说明：根据电源的伏安特性曲线可求出电源的电动势和内电阻，根据电阻R1、R2的伏安特性曲线可求出定制电阻R1、R2的阻值。再根据电源有输出功率最大值的条件结合四个选项的外电阻值可以确定选项A正确。

专题七、电源的效率与外电阻的关系

例4. 如图所示直线A为电源的U--I图线,直线B为电阻的U--I图线,用该电源和该电阻组成闭合电路,则电源的输出功率和电源的效率分别是（ ）
A. 4W, 33% B. 2W, 33.3%
C. 2W, 67% D. 4W, 67%
说明：本题主要考查导体的U-I图像与电源的U-I图像的区别以及在同一坐标系中交点的含义。图线A、B,的交点即为此时电路的工作状态。从交点的横、纵坐标可读出此时工作电路中的总电流和路端电压。虚线和坐标轴所包围的面积等于输出功率。

二、课后练习
4．关于电源的电动势，下面正确叙述的是 (　 　)
A．电源的电动势就是接在电源两极间的电压表测得的电压
B．同一电源接入不同的电路，电动势就会发生变化
C．电源的电动势是表示电源把其他形式的能转化为电能的本领大小的物理量
D．在闭合电路中，当外电阻变大时，路端电压增大，电源的电动势也增大
5．如图所示，A、B、C三只电灯均能发光，当把滑动变阻器的触头P向下滑动时，下列说法正确的是(　 　)
A．A、B、C都变亮 B．A、B变亮，C变暗
C．电源的效率变高 D．电源的内耗功率变大
6．演示位移传感器的工作原理如图所示，物体M在导轨上平移时，带动滑动变阻器的金属杆P，通过电压表显示的数据来反映物体位移的大小x。假设电压表是理想的，则下列说法中正确的(　　)
A．物体M运动时，电源内的电流会发生变化 B．物体M运动时，电压表的示数发生变化
C．物体M运动时，电路中没有电流 D．物体M不动时，电压表没有示数
7．如图所示，已知电源电动势为E，内电阻为r，当可变电阻R的阻值增大时，该电阻两端的电压UAB及通过R的电流IR怎样变化(　　)
A．UAB增大 B．UAB减小 C．IR增大 D．IR减小
8．在如图所示的电路中，R1、R2、R3为固定电阻，R4为可变电阻，电流 表和电压表都是理想的，电源的电动势为E，内阻为r。当R4的滑动触片向a点移动时 (　　)
A．电压表的示数变大 B．电压表的示数变小
C．电流表的示数变大 D．电流表的示数变小
9．在如图所示电路中，开关S1、S2、S3、S4均闭合，C是水平放置的平行板电容器，板间悬浮着一油滴P，断开哪个开关后P会向下运动？ (　　)
A．S1 B．S2 C．S3 D．S4
10．如图所示，用电池对电容器充电，电路a、b之间接有一灵敏电流表两极板之间有一个电荷q处于静止状态。现将两极板的间距变大，则(　 　)
A．电荷将向上加速运动 B．电荷将向下加速运动
C．电流表中将有从a到b的电流 D．电流表中将有从b到a的电流
11．如图所示电路中，E＝10 V，R1＝4 Ω，R2＝6 Ω，C＝30 μF，电池内阻不计，求：
(1)闭合开关S，稳定后通过R1的电流；
(2)然后将开关S断开，这以后流过R1的总电荷量。

12．如图所示的电路中，电源电动势E＝10 V，内阻r＝0.5 Ω，电动机的电阻R0＝1.0 Ω，电阻R1＝1.5 Ω。电动机正常工作时，电压表的示数U1＝3.0 V，求：
(1)电源的总功率；
(2)电动机消耗的电功率及将电能转化为机械能的功率；
(3)电源的输出功率。
