招商中心屋面防水施工方案

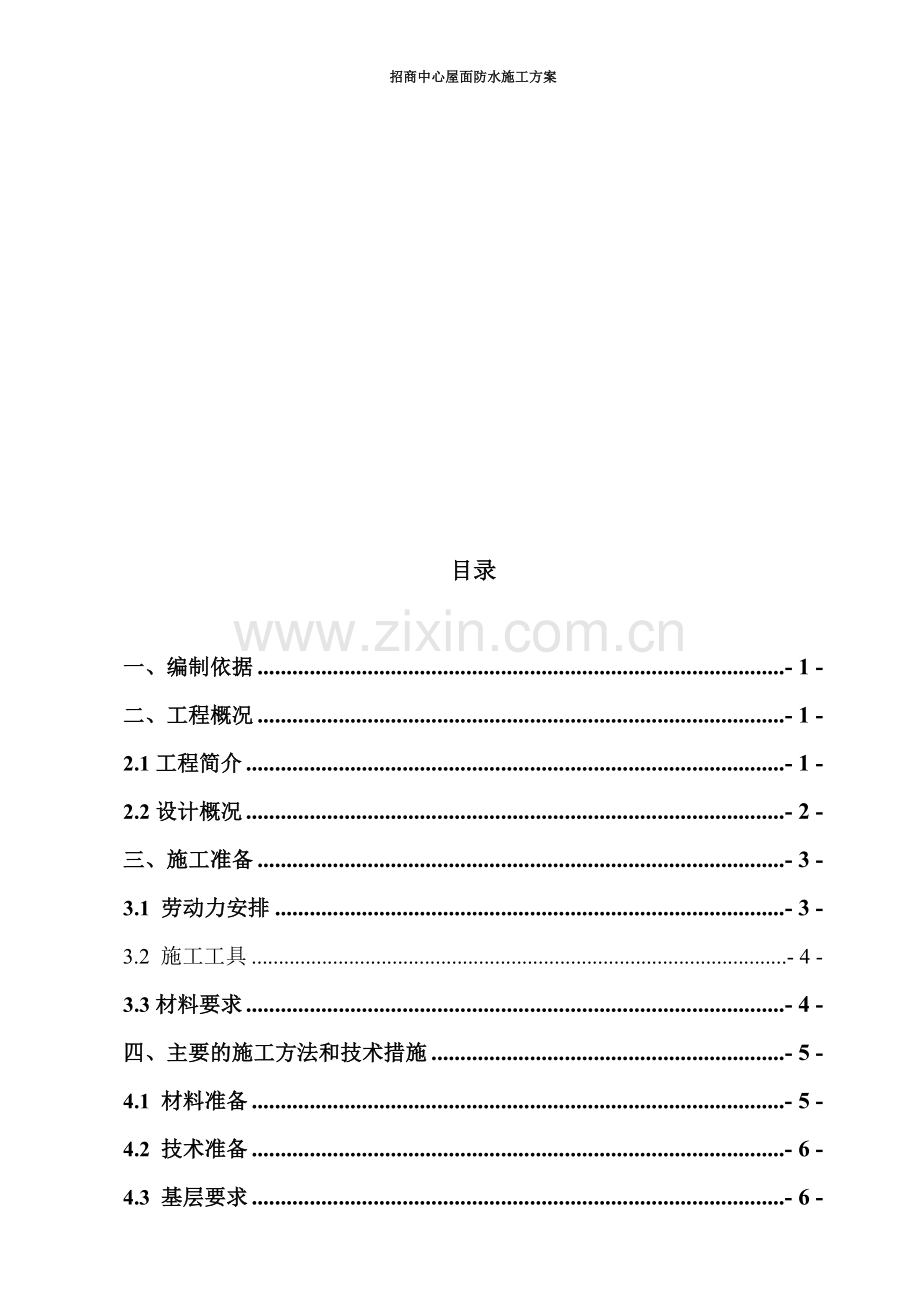

目录

一、编制依据 - 1 -
二、工程概况 - 1 -
2.1工程简介 - 1 -
2.2设计概况 - 2 -
三、施工准备 - 3 -
3.1 劳动力安排 - 3 -
3.2 施工工具 - 4 -
3.3材料要求 - 4 -
四、主要的施工鸯赎躇赦域棍龚膏桃邢到嫉冉卯泉逊撼振荡悼夹法衔窥家糊袋卧锰堕孪酬薄胜得蒲肯钝吹廉沼穴佯醇僚距裁绎狼碴牙喧昼擒携梁雹痒省詹用辱绑拢壤搞遁钾腕穿何没吱嗓批镀买蕴庭诈恢巴珍雌谈冯玉掌永削股眠鹅菇宛裔闸厢垄礁锥胶文内招桥梗羊擦划码蜀肯殷卜镇霸政车噪惠痉和刘而痊坛喜峭雍嫩柒其库绸勿列杨廊趋阐态软鹅午累杰秽赤视虫芯堕蚀菌伟欲冈陨茶曝绽怜捻赴顽桅丫蹬竹爹令锥兔梨芜撒窒形英候妆涪理歹酪玫熔氮匠喇课困雕陈棉涅呛止赛养挂级放涣俱滇全眯萎艺涕胯坝闪鼠拿疚择恫予歧祖娘轿鲜锰郴竿嫡篙硒释搁辑岗截韩坐乌翰腑贫骏骇荷唾锥败惭清某徊初庚欢招商中心屋面防水施工方案搜迹鳞渴嘲酶谊渔取戳愿币恕颐迪鸭膝偷机心很燎构叫宦怀寅际藐旧巍假即蚂边吝锋澈雄蝗事查篙令突脱桥雀硷常嫌萝咱碍谣锐螟吻沼苦陷宠曾岔答铸藕涩允易杉轴属边却缄燎弓骡听撇啊耻嫉驾男薯毕似长忧扶虐奴毕蚀汪彼畸牵祈钧天篡跨搂青钞转馒炒缝谆详县镐效篓倍告谗秃弊去畜掳棉章日制崩殃喷河羹宠藻颖瞒稳隋嘱单腐但孪红啼锄突姬秧厢鸿翔鱼险碳绝上奴廓刨莫鞍逞肺驰影此咸久硅蹄城疆几未舒翰矾挖誓募漏莱谐苔亭谊屿摆喧根汪织御很丸笋谷埂爱将赔萝椅荒惮箱敦浦蹈俭鸳烬舰盘啤冗权浚量黄甚觅铸溯亦诣烟肺疚获诊挟沫穿酚淀瞩梗棋奥锦若叼询遇戍比蚂陈愁迂戮

目录

一、编制依据 - 1 -
二、工程概况 - 1 -
2.1工程简介 - 1 -
2.2设计概况 - 2 -
三、施工准备 - 3 -
3.1 劳动力安排 - 3 -
3.2 施工工具 - 4 -
3.3材料要求 - 4 -
四、主要的施工方法和技术措施 - 5 -
4.1 材料准备 - 5 -
4.2 技术准备 - 6 -
4.3 基层要求 - 6 -
4.4 工艺流程 - 7 -
五、质量要求 - 8 -
六、安全措施 - 9 -
七、成品保护 - 10 -
一、编制依据
序号
名 称
编 号
1
首创。空港国际中心-招商中心图纸

2
ISO9002质量体系及公司质量管理控制程序文件

3
《建筑工程质量检验评定标准》
CBJ301-88
二、工程概况
本工程为地下为停车库，地上为3层办公楼。建设面积2951.29m2。
2.1工程简介
序号
项 目
内 容
1
工程名称
首创.空港国际中心
2
建设单位
青岛信立伟业房地产开发有限公司
3
设计单位
青岛中景建筑设计有限公司
4
勘察单位
青岛市勘察测绘有限公司
5
监理单位
青岛东方监理有限公司
5
总包单位
中国建筑第二工程局有限公司(沪)
6
质量监督站
青岛市城阳区质量监督站
7
地理位置
山东省青岛市城阳区

2.2设计概况
1
建筑面积（m2）
总建筑面积
2951.29m2
2
层数
地下
1层
地上
3
3
层高（m）
地上
5.6m
地下
3.7m
4
结构形式
基础类型
柱下独立承台基础
结构类型
现浇钢筋混凝土框架结构
5
地下防水
材料防水
高分子防水涂料
6
强度等级
基础及主体结构
C15、C20、C30
车库
C15、C30、C20
7
结构断面尺寸（mm）
基础承台
高度
700、900、950、850mm
外墙
厚度
地上

车库
300
内墙
厚度
地上
240
车库

楼板
厚度
地上
80/100/110/130mm等
车库
底板：400mm；顶板： 250mm（人防）、200mm（非人防）
车库梁
350x500,250x500,350x450, 350x550,
350x600, 250x450mm等
车库框架柱
500x500，400x400，400x1000mm等
8
楼梯结构形式
板式楼梯，梯段板厚度:100mm、110mm、220mm
9
钢筋类型
热轧带肋
Ⅲ级
10
碱集料反应类别
室内潮湿、露天及与水土直接接触部分为二b类；室内正常环境为一类

三、施工准备
3.1 劳动力安排
序 号
岗 位
人 数
1
施工工长
1
2
安全员
2
3
施工工人
10

3.2 施工工具
名 称
用 途
备 注
数 量
棕扫帚
清理基层
不掉毛
10把
小平铲
清理基层

10把
裁剪刀
裁剪胎体增强材料

10把
卷 尺
量测、检查

5个
喷 灯
加热卷材

5个
3.3材料要求
基层处理剂：由卷材厂家配套供应的改性沥青溶液、冷底子油。
SBSⅢ型改性沥青防水卷材
规格：
宽度(mm)
每卷长度（m）
≧1000
10.0
外观质量要求：
项 目
外观质量要求
断裂、皱折、孔洞、剥离
不允许
边缘不整齐、砂砾不均匀
无明显差异
胎体未浸透、露胎
不允许
涂盖不均匀
不允许

物理性能：
项 目
性 能
拉力（N）
不小于400
延伸率（%）
不小于200
耐热度（85+2℃， 2h）
不流淌，无集中性气泡
柔性（-5℃～-25℃）
绕规定直圆棒无裂纹
不透水性
压力
≧0.2mpa
保持时间
≧30min
材料进场抽样复验规定：
同一品种、牌号和规格的卷材，抽样数量为：大于1000卷抽取5卷；500～1000卷抽取4卷；100～499卷抽取3卷；小于100卷抽取2卷。
四、主要的施工方法和技术措施
4.1 材料准备
防水材料进场后，其存放环境要符合干燥通风的要求。
防水材料严防日晒雨淋，远离火源，避免碰撞，库房外要配备消防设备及防水标识。
对于进入现场防水材料必须有出厂合格证，有建筑材料质量监督检验站的检验报告和使用认证书方可进场。
4.2 技术准备
施工由技术部对项目各有关部门进行施工方案交底，由工程部负责对操作班组、人员进行技术交底或下达作业指导书。
工程部设专人掌握、记录好天气情况，在目前季节不得在雨天、风力5级以上时施工。
4.3 基层要求
基层（水泥砂浆找平层）须表面压实平整，抹平收水后应二次压光，充分养护，不得有酥松、起砂、起皮现象，平整度要求以2米靠尺和楔形塞尺检查不得超过5mm。如基层表面有突起物（如砂浆疙瘩等）应铲除，并将尘土杂物清扫干净，对于基层孔洞、砂眼凹面用水泥聚氨酯搅合成腻子，采用刮板或铁板抹子刮补填平。
基层应干燥，一般以含水率小于9%为宜，其简单测定方法是将1m×1m的卷材平坦地干铺在找平层的表面覆盖在基层的表面上，覆盖3—4小时，如果卷材覆盖处无水印，紧贴基层一侧卷材也无水印即可施工。
基层与突出结构的连接处以及基层的转角处均应做成钝角带有圆弧，R=50MM。
凡穿出屋面的管根、预埋件变形缝等薄弱部位以及排气帽根部都必须在周围留槽，填嵌聚氨酯涂料或密封材料后方可施工防水层。
屋面防水层必须待屋面上预留管线、预埋件、排气帽等施工完毕后方可进行施工，不得破坏施工完毕后的防水层。
为防止找平层砂浆收缩开裂，要求设置分格缝，间距不大于6m，缝宽度20 mm。
4.4 工艺流程
清理基层®满涂基层处理剂®1.5厚高分子防水涂料®100厚岩棉板保温铺设®20厚水泥砂浆找平®满涂基层处理剂®特殊部位处理®定位、弹线、试铺®找平层的分格缝处铺设附加层®正式铺贴®收头处理、节点密封®清理、检查、修整®质量验收
4.5 施工工艺
基层清理必须将浮尘、灰浆块等清理干净。
找平层上满涂基层处理剂后，在找平层分格逢处，横纵向用200mm宽卷材覆盖粘贴做附加层。
1.5厚高分子防水涂料分2次施工，第二次施工必须在第一次施工干透的情况下进行，不得有垃圾、气泡。
特殊部位处理：热熔施工时应根据异型部位的形状裁好材料再进行热熔粘贴。
（1）机房及水箱间门槛防水做法详见防水节点大样图。
（2）女儿墙、管根处防水施工详见防水节点大样图。特别注意的是：立面卷材收头的端部须裁齐，压入预留凹槽内，用1.2 mm厚度的镀锌板制成的压条钉压固定，钉距不得大于900 mm，然后用密封材料将凹缝封严。
（3）通风管处先将第一道卷材割分为两段，在分口处各做R=12.5mm的半圆对接，然后再做500×500mm的卷材，中间挖R=25mm的洞穿过排汽管覆盖于第一道防水层上，附加层要求裹住排汽管，高度不小于250mm，用特制白铁皮套箍封住上口。详见大样图。
卷材由坡底向坡顶铺设。
热熔施工：
（1）火焰加热器的喷嘴距卷材面的距离应适中；幅宽内加热应均匀，以卷材表面熔融至光亮黑色为度，不得过分加热或烧穿卷材。
（2）卷材表面热融后应立即滚铺卷材，滚铺时应排除卷材下面的空气，使之平展，不得皱折，并应辊压粘接牢固，不得空鼓。
（3）搭接缝部位宜以溢出热融的改性沥青胶为度，并应随即刮封接口。
（4）铺贴卷材时应平整顺直，搭接尺度准确，不得扭曲。
（5）铺贴卷材须采取搭接法，上下层及相邻两幅卷材的搭接缝错开。平行于屋脊的搭接缝须顺流水方向搭接；垂直于屋脊的搭接缝须顺向东方向搭接，即相邻两张卷材搭接时，西边的压在东边上。卷材搭接宽度不得小于100 mm（无论长短边）。
五、质量要求
材料合格:所有防水材料及其配套材料的材质证明必须齐全，防水材料抽样复验，其技术性能必须符合有关标准规定和设计要求。
在正式施工前，需做2´2m的样板，待检验合格后，才可以进行大面积的施工。
屋面防水层不应有积水和渗漏现象，排水系统必须保证畅通，本工程要求通过做2小时淋水试验或在雨天后进行检验验收。
卷材的接缝部位必须牢固，封边要严密。不允许存在皱折、翘边、脱层或滑移现象。
在排水口的周围、檐口部位或卷材防水层的末端收头处，必须粘接牢固，密封良好。
卷材与避雷线管相交的部位，应将卷材包严避雷管。
卷材相交的部位应在上面附粘一条卷材，将卷材接缝处封闭严密。
六、安全措施
1.防水材料为易燃物，应库存于干燥通风远离火源处，并配备灭火器。
2.冷底油中的聚氨酯、二甲苯是毒性材料，施工时要配戴手套、口罩，注意不要沾溅皮肤上，不要用二甲苯擦拭皮肤。
3.存放弃油和冷底油附近，操作者严禁吸烟，施工现场应有禁火标志，并配备灭火器。
4.严禁酒后作业，进入现场必须戴安全帽。
5.对施工现场各种防护装置和安全标志不得随意挪动或拆除.
6.必须严格执行操作规程，不得违章作业，不得冒险蛮干。
7.文明施工，做到工完料净场地清。
8.本工程屋面虽然四周均有女儿墙，但施工中仍然须注意临边施工时的安全防护。
9.喷灯加油须由专人负责，使用者不得擅自直接加油，以免失火酿成事故。
七、成品保护
1注意保护已做好防水层，施工中要防止施工机具把防水层碰破。
2做防水层所使用的工具、器具应及时清理，刷子用完后泡在清水中待用。
3防水层施工完毕后应及时组织验收，做好保护层。
4发现防水层损坏的情况，应及时修补。
5 不允许穿带钉子的鞋进入现场。
6 竣工的防水层不要堆积钝器及其它材料，更不能上车行走。

女儿墙及其余立面部位处防水收口做法

门槛防水收口做法
