车库桥架安装技术交底.doc

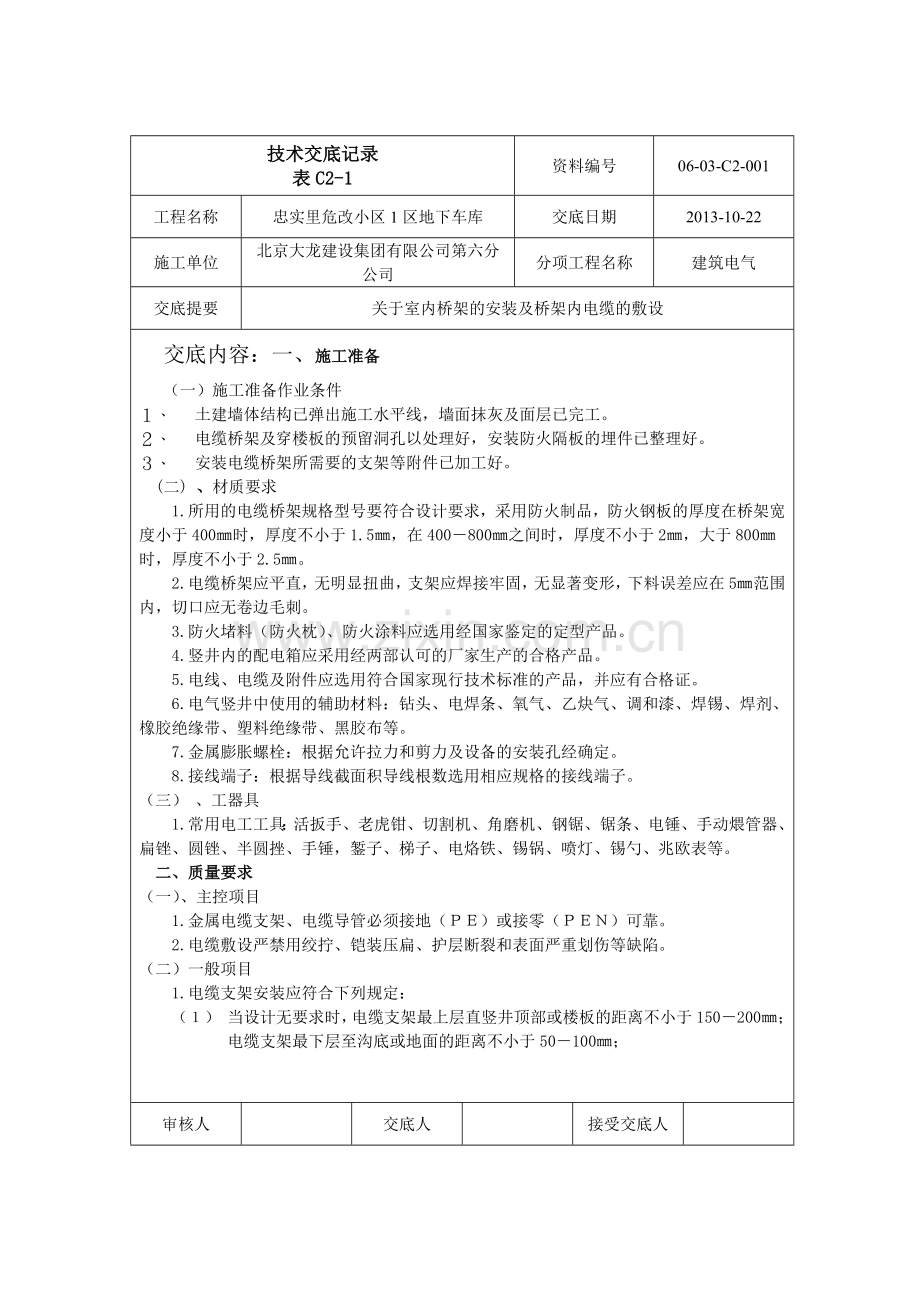

技术交底记录
表C2-1
资料编号
06-03-C2-001
工程名称
忠实里危改小区1区地下车库
交底日期
2013-10-22
施工单位
北京大龙建设集团有限公司第六分公司
分项工程名称
建筑电气
交底提要
关于室内桥架的安装及桥架内电缆的敷设
交底内容：一、施工准备
（一）施工准备作业条件
１、 土建墙体结构已弹出施工水平线，墙面抹灰及面层已完工。
２、 电缆桥架及穿楼板的预留洞孔以处理好，安装防火隔板的埋件已整理好。
３、 安装电缆桥架所需要的支架等附件已加工好。
(二) 、材质要求
1.所用的电缆桥架规格型号要符合设计要求，采用防火制品，防火钢板的厚度在桥架宽度小于400㎜时，厚度不小于1.5㎜，在400－800㎜之间时，厚度不小于2㎜，大于800㎜时，厚度不小于2.5㎜。
2.电缆桥架应平直，无明显扭曲，支架应焊接牢固，无显著变形，下料误差应在5㎜范围内，切口应无卷边毛刺。
3.防火堵料（防火枕）、防火涂料应选用经国家鉴定的定型产品。
4.竖井内的配电箱应采用经两部认可的厂家生产的合格产品。
5.电线、电缆及附件应选用符合国家现行技术标准的产品，并应有合格证。
6.电气竖井中使用的辅助材料：钻头、电焊条、氧气、乙炔气、调和漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。
7.金属膨胀螺栓：根据允许拉力和剪力及设备的安装孔经确定。
8.接线端子：根据导线截面积导线根数选用相应规格的接线端子。
（三） 、工器具
1.常用电工工具：活扳手、老虎钳、切割机、角磨机、钢锯、锯条、电锤、手动煨管器、扁锉、圆锉、半圆挫、手锤，錾子、梯子、电烙铁、锡锅、喷灯、锡勺、兆欧表等。
　二、质量要求
（一）、主控项目
1.金属电缆支架、电缆导管必须接地（ＰＥ）或接零（ＰＥＮ）可靠。
2.电缆敷设严禁用绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
（二）一般项目
1.电缆支架安装应符合下列规定：
（１） 当设计无要求时，电缆支架最上层直竖井顶部或楼板的距离不小于150－200㎜；电缆支架最下层至沟底或地面的距离不小于50－100㎜；

审核人

交底人

接受交底人

技术交底记录
表C2-1
资料编号
06-03-C2-001
工程名称
忠实里危改小区1区地下车库
交底日期
2013-10-22
施工单位
北京大龙建设集团有限公司第六分公司
分项工程名称
建筑电气
交底提要
关于室内桥架的安装及桥架内电缆的敷设
交底内容：（2）当设计无要求时，电缆支架层间最小允许距离符合下表的规定；
　　　　　　　　　　　　电缆支架层间最小允许距离（㎜）
电缆种类
支架层间最小距离
控制电缆
120
10KV及以下电力电缆
150－200
2.电缆在支架上敷设时，转弯处的最小允许值弯曲半径应符合下表的规定。
　　　　　　　　　　　　　电缆最小允许弯曲半径
序号
电缆种类
最小允许弯曲半径
１
无铅包钢铠护套的橡皮绝缘电力电缆
10D

用钢铠护套的橡皮绝缘电力电缆
20D
３
聚氯乙烯绝缘电力电缆
10D
４
交联聚氯乙烯绝缘电力电缆
15D
５
多芯控制电缆
10D
注:Ｄ为电缆外径
　3.电缆敷设固定应符合下列规定：
　（１）垂直敷设或大于45º倾斜敷设的电缆在每个支架上固定；
　（２）交流单芯电缆或分相后的每相电缆固定用的夹具和支架，不形成闭合铁磁回路；
　（３）电缆排列整齐，少交叉；当设计无要求时，电缆支持点间距，不大于下表的规定；
电缆支持点间距（㎜）
电缆种类

敷设方式
水平
垂直
电力电缆
全塑料
400
1000
除全塑料外的电缆
800
1500
控制电缆
800
1000
　（4）敷设电缆的电缆沟和竖井，按设计要求位置，有防火隔堵措施。
　4.电缆的首端、末端和分支处应设志牌。

审核人

交底人

接受交底人

技术交底记录
表C2-1
资料编号
06-03-C2-001
工程名称
忠实里危改小区1区地下车库
交底日期
2013-10-22
施工单位
北京大龙建设集团有限公司第六分公司
分项工程名称
建筑电气
交底提要
关于室内桥架的安装及桥架内电缆的敷设
交底内容：三、工艺流程
确定电缆桥架位置→固定支架 →桥架安装→配电箱固定→敷设电缆
四、操作工艺
（一）确定电缆桥架位置
1.电缆桥架应敷设在安全、干燥、易操作位置处。
2.按照图纸设计的位置，计算空间尺寸是否满足操作距离的要求，特别是竖井内桥架、配电箱数量较多，尺寸较大、管路较多时，经常出向排列困难，因此必须仔细核对尺寸，必要时与土建配合，进行相应的变更。
3.检查预留的洞口位置是否合适，不时应及时修正、剔凿，使上下楼层所对应的洞口通直不错位，注意不要影响结构。
（二）固定支架
　　1.横向的强电桥架采用50×50×5的角钢做横担，用Ǿ10的拉爆固定在顶板，再用14的通丝做吊筋，间距为1.8米。转角处或三通件处固定吊架为500mm。竖向的采用40×4的扁铁做成的专用支持与桥架背部固定，此间距不大于2米。
　2.在楼板的下面（地下一至地下二）有预埋件来固定防火隔板，上托防火枕。
3.电缆桥架全长均应有良好的接地，即将桥架与桥架之间用编织线连接并与接地埋件焊成一体。　　
（三）、桥架安装
1.桥架与支架之间固定采用螺栓。
2.桥架与钢管之间连接采用专用锁母固定，并有跨接地线。
3.当直线段钢制电缆桥架超过30米，应有伸缩缝，其连接采用伸缩连接板。
（四）、电缆敷设
1.在桥架就位后，即可敷设线缆。按照设计要求，将需要敷设在该桥架中的电缆按顺序摆放，排列整齐，尽量避免交叉。敷设时要按适当的间距加以固定，并且即使装设标志牌。电缆终端头，竖井的两端均应装设标志牌。标志牌上应注明线路编号，无编号时，写明电缆型号、规格及起迄地点，字迹应清晰，不易脱落，规格要统一，能防腐，挂装应牢固。电缆在终端头和接头处要留出备用长度。

审核人

交底人

接受交底人

技术交底记录
表C2-1
资料编号
06-03-C2-001
工程名称
忠实里危改小区1区地下车库
交底日期
2013-10-22
施工单位
北京大龙建设集团有限公司第六分公司
分项工程名称
建筑电气
交底提要
关于室内桥架的安装及桥架内电缆的敷设
交底内容：
2.电缆进入竖井、盘柜以及传入管子时，出入口应封闭，管口应密封。明敷在竖井内带有麻护层的电缆，应剥除麻护层，并对其铠装加以防腐。
3.电缆敷设完毕后，用防火枕进行密实封堵。在防火隔板上摆放防火枕时，要按顺序摆放整齐，挨近电缆，使防火枕与电缆之间空隙不得大于1㎝²，防火枕摆放厚度不得小于24㎝。
4.施工前要将封堵部位清理干净。
（五）、配电箱固定
　1.明装配电箱采用膨胀螺栓固定。根据设计图纸要求，确定配电箱的标高和轴线。先根据装修50㎝线定出配电箱的下底线，在根据配电箱的外形尺寸确定安装孔的位置，并用冲击钻在固定点钻孔。钻孔前对应安装孔径选用膨胀螺栓的直径，在选相应的冲击钻头直径，冲击钻头的直径可选用与膨胀螺栓相同的直径或大一号的直径。
　2.因配管为暗配管，所以采用配电箱背后开孔进线，配电箱上部与主电缆桥架连接采用100×100的防火金属线槽连接。
3.配电箱应有明显可靠的接地，带有器具的铁制盘面和装有器具的门，均应用明显可靠的裸铜编织线作接地保护线。配电箱内的ＰＥ线不得串接。
　 4.配电箱上仪表应牢固、平整、整洁、间距均匀，钢段自无松动，启闭灵活，零部件齐全。
5.配电箱安装应牢固、平整、其垂直度允许偏差为3㎜。
6.电气竖井内金属线槽与配电箱的安装用桥架引入。
（六）金属桥架的接地保护
1.桥架全长应为良好的电气通路。镀锌制品的桥架搭接处用螺母、平垫、弹簧点紧固后可不做跨接地线。此工程为防火桥架，所以用6²的软铜编织线两边用线鼻子压接制作的接地线连接，并用专用爪垫螺丝压紧，可靠连接。

五、成品保护
　　1.室内沿桥架或托盘敷设电缆，已在管道及空调工程基本施工完毕后进行，防止其它专业施工时损伤电缆。

审核人

交底人

接受交底人

技术交底记录
表C2-1
资料编号
06-03-C2-001
工程名称
忠实里危改小区1区地下车库
交底日期
2013-10-22
施工单位
北京大龙建设集团有限公司第六分公司
分项工程名称
建筑电气
交底提要
关于室内桥架的安装及桥架内电缆的敷设
交底内容：
　2.电缆两端头处的门窗装好，并加锁，防止电缆丢失或损毁。
六、安全注意事项
　　1.电桥架安装时，其下方不应有人停留。进入现场应戴安全帽。
　　2.使用人字梯必须坚固，距梯脚40－60㎝处要设拉绳，防止劈开。使用单梯上端要绑牢，下端应有人扶持。
　　3.使用电气设备、电动工具要有可靠的保护接地（接零）措施。打眼时，要戴防护眼镜，工作地点下方不得站人。
七、质量通病及其防治　
　　1.沿桥架敷设电缆时，应防止电缆排列混乱，不整齐，交叉严重。在电缆敷设前须将电缆时先排列好，，画出排列表进行施工。电缆敷设时，应敷设一根整理一根、卡固一根。
　　2.电缆弯曲半径不符合要求。在电缆桥架施工时，应事先考虑好电缆路径，满足桥架上敷设的最大截面积电缆的弯曲半径的要求，并考虑好电缆的排列位置。
八、环境关键要求
1使用各种机械必须控制噪声污染。
2剔凿墙体必须喷水控制粉尘污染。
3各种废弃物、电缆绝缘皮禁止到处乱扔防止化学污染。

审核人

交底人

接受交底人
