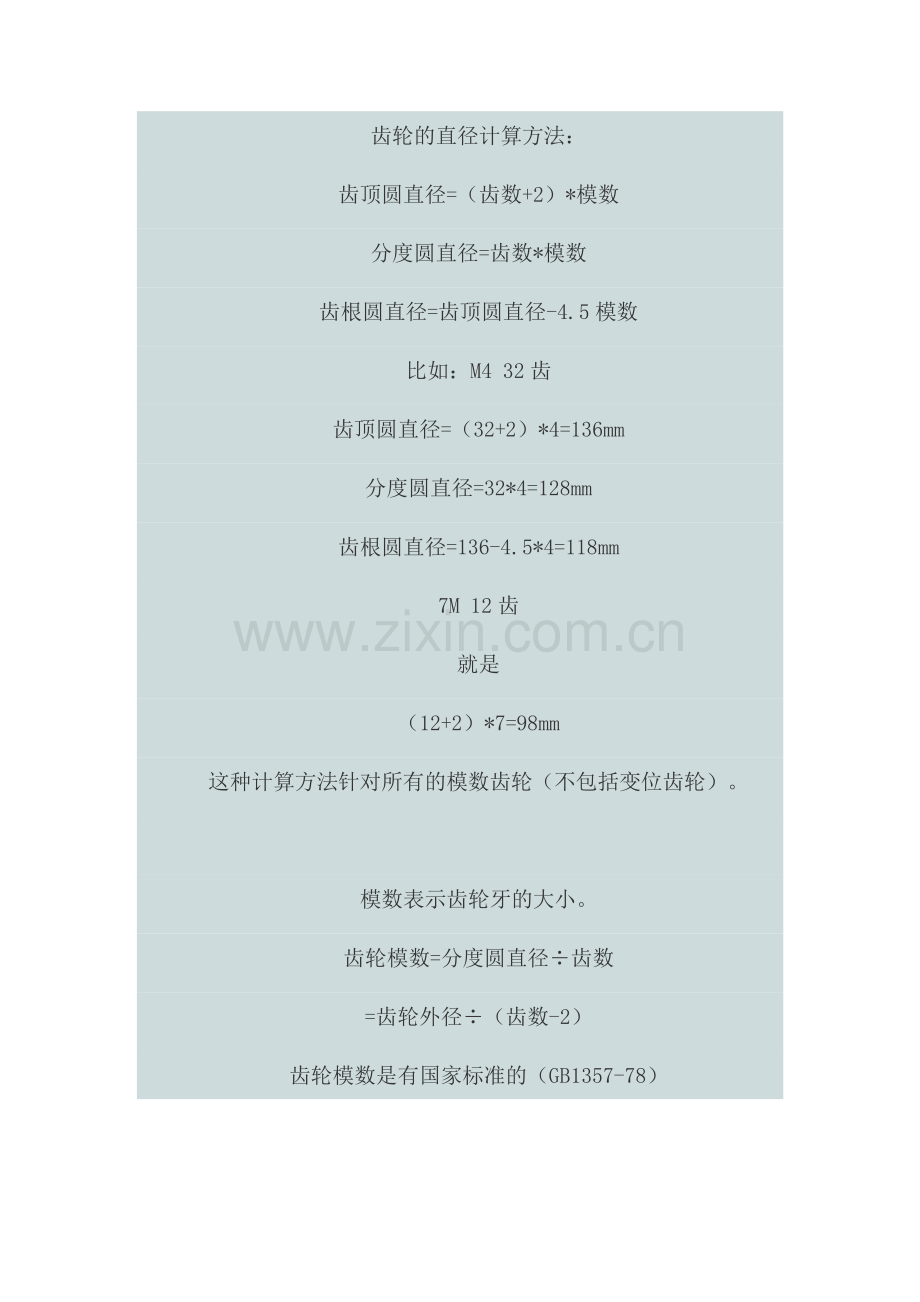

齿轮的直径计算方法：齿顶圆直径=（齿数+2）*模数 分度圆直径=齿数*模数 齿根圆直径=齿顶圆直径-4.5 模数 比如：M4 32 齿 齿顶圆直径=（32+2）*4=136mm 分度圆直径=32*4=128mm 齿根圆直径=136-4.5*4=118mm 7M 12 齿 就是 （12+2）*7=98mm 这种计算方法针对所有的模数齿轮（不包括变位齿轮）。模数表示齿轮牙的大小。齿轮模数=分度圆直径齿数 =齿轮外径（齿数-2）齿轮模数是有国家标准的（GB1357-78）模数标准系列（优先选用）1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50 模数标准系列（可以选用）1.75，2.25，2.75，3.5，4.5，5.5，7，9，14，18，22，28，36，45 模数标准系列（尽可能不用）3.25，3.75，6.5，11，30 上面数值以外为非标准齿轮，不要采用！
