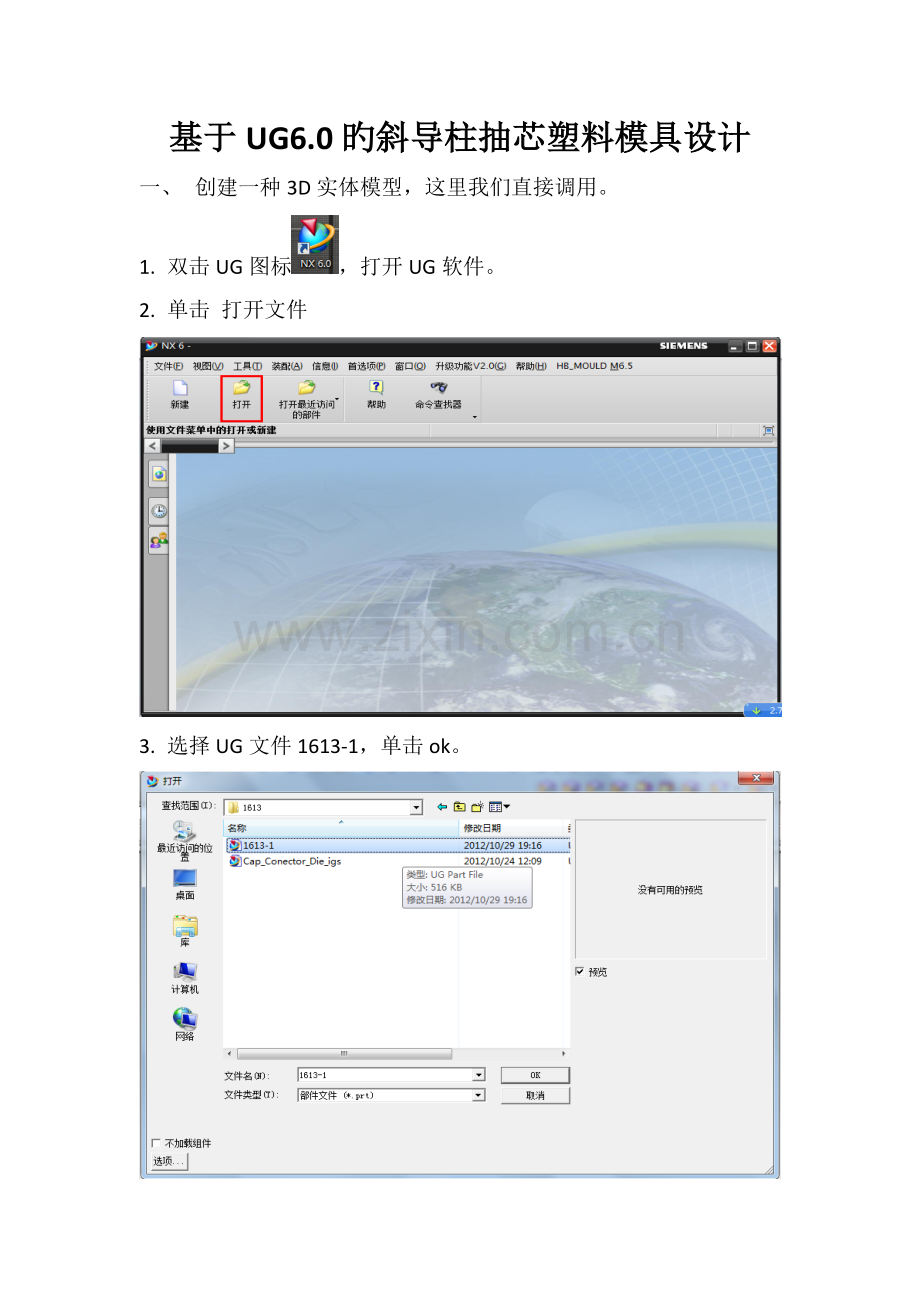

基于UG6.0旳斜导柱抽芯塑料模具设计
一、 创建一种3D实体模型，这里我们直接调用。
1. 双击UG图标，打开UG软件。
2. 单击 打开文件

3. 选择UG文件1613-1，单击ok。

4. 3D实体模型

图1-1

图1-2

二、校验模型成型旳可行性
1.检验拔模斜度是否正确？
1）单击分析 形状面斜率

2）矢量类型选择ZC轴，单击拟定

3）在最小值输入“-3”，最大值输入“3”。选中塑件，其他默认，单击拟定。

图2-1

图2-2
2.检验塑件是否能够分型？
由图2-1与图2-2可知，此塑件能够分型。
3.校验后假如发觉几处没有拔模斜度，需增长拔模斜度。

三、 创建模块（型芯和型腔）
1. 点击开始全部应用模块注塑模向导，进入模具设计。此时弹出注塑模工具条。单击注塑模工具，打开同步建模。定制出变换，移动对象，移除参数。

2.设置收缩率，单击编辑变换

1）检验设置收缩率是否成功？

2）单击保存。
3. 分型
1）创建方块，进入草图

2）分型

进入草图

移除参数，单击保存
四、 调入模架以及后处理
1. 调入模架，打开胡波外挂

2. 动、定模仁开框
1）动模仁开框

2）定模仁开框，颠倒显示和隐藏Ctrl+Shift+B

单击保存
3. 浇注系统
1）分流道，进入草图

单击保存
4.调定位环

单击保存
5.调唧咀

单击保存
6.推出系统（拉料杆和顶杆）
1）拉料杆

单击保存
2）顶杆，进入草图定顶针位置

7.

单击保存
8.清四角

单击保存
9.调斜导柱

单击保存
10.调波珠螺丝

单击保存
11.调运水

单击保存

单击保存
12.调螺丝

单击保存

单击保存
13.调弹簧

单击保存
14.调垃圾钉

五.完毕，单击保存
