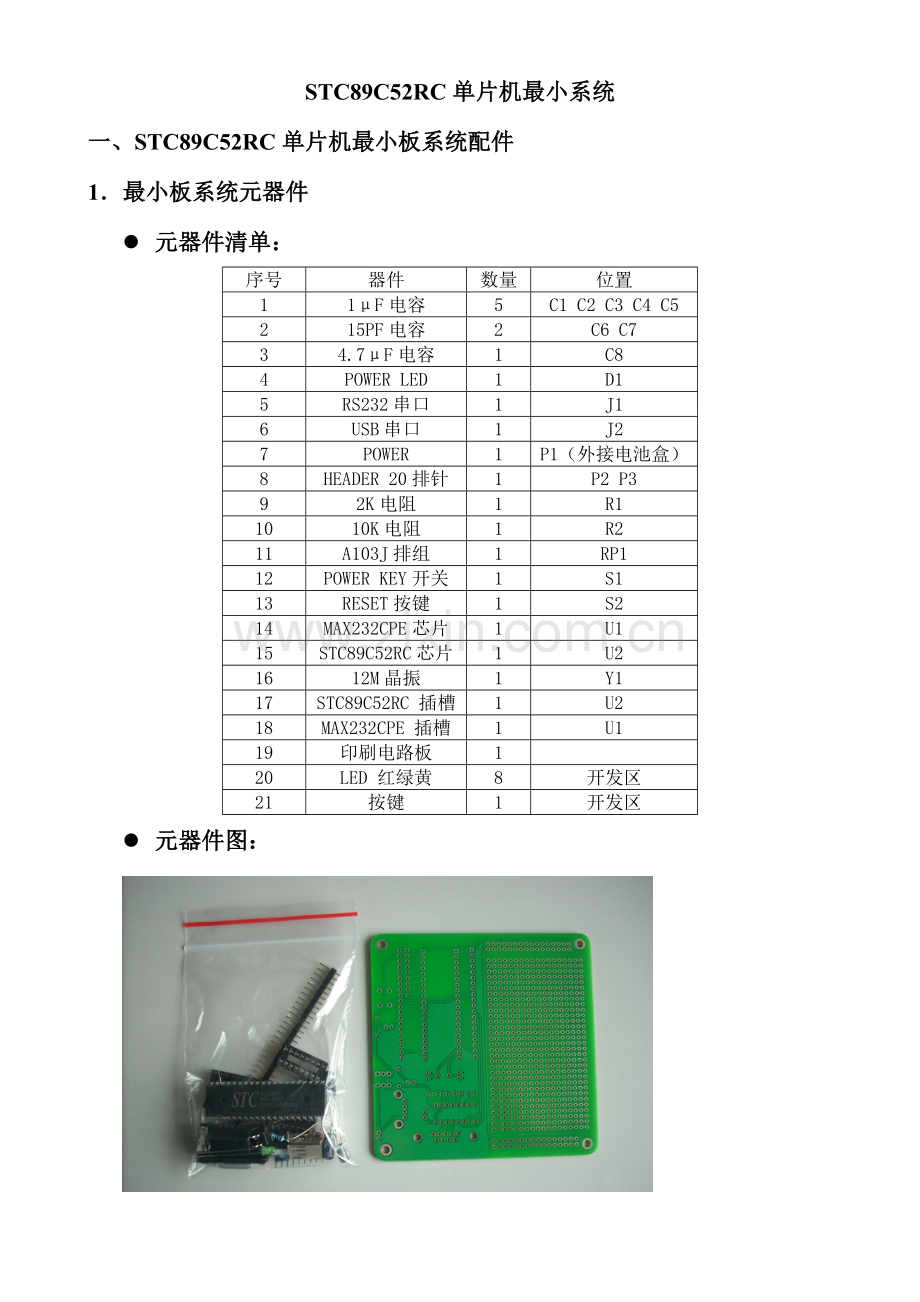

STC89C52RC单片机最小系统
一、STC89C52RC单片机最小板系统配件
1．最小板系统元器件
l 元器件清单：
序号
器件
数量
位置
1
1μF电容
5
C1 C2 C3 C4 C5
2
15PF电容
2
C6 C7
3
4.7μF电容
1
C8
4
POWER LED
1
D1
5
RS232串口
1
J1
6
USB串口
1
J2
7
POWER
1
P1（外接电池盒）
8
HEADER 20排针
1
P2 P3
9
2K电阻
1
R1
10
10K电阻
1
R2
11
A103J排组
1
RP1
12
POWER KEY开关
1
S1
13
RESET按键
1
S2
14
MAX232CPE芯片
1
U1
15
STC89C52RC芯片
1
U2
16
12M晶振
1
Y1
17
STC89C52RC 插槽
1
U2
18
MAX232CPE 插槽
1
U1
19
印刷电路板
1

20
LED 红绿黄
8
开发区
21
按键
1
开发区
l 元器件图：

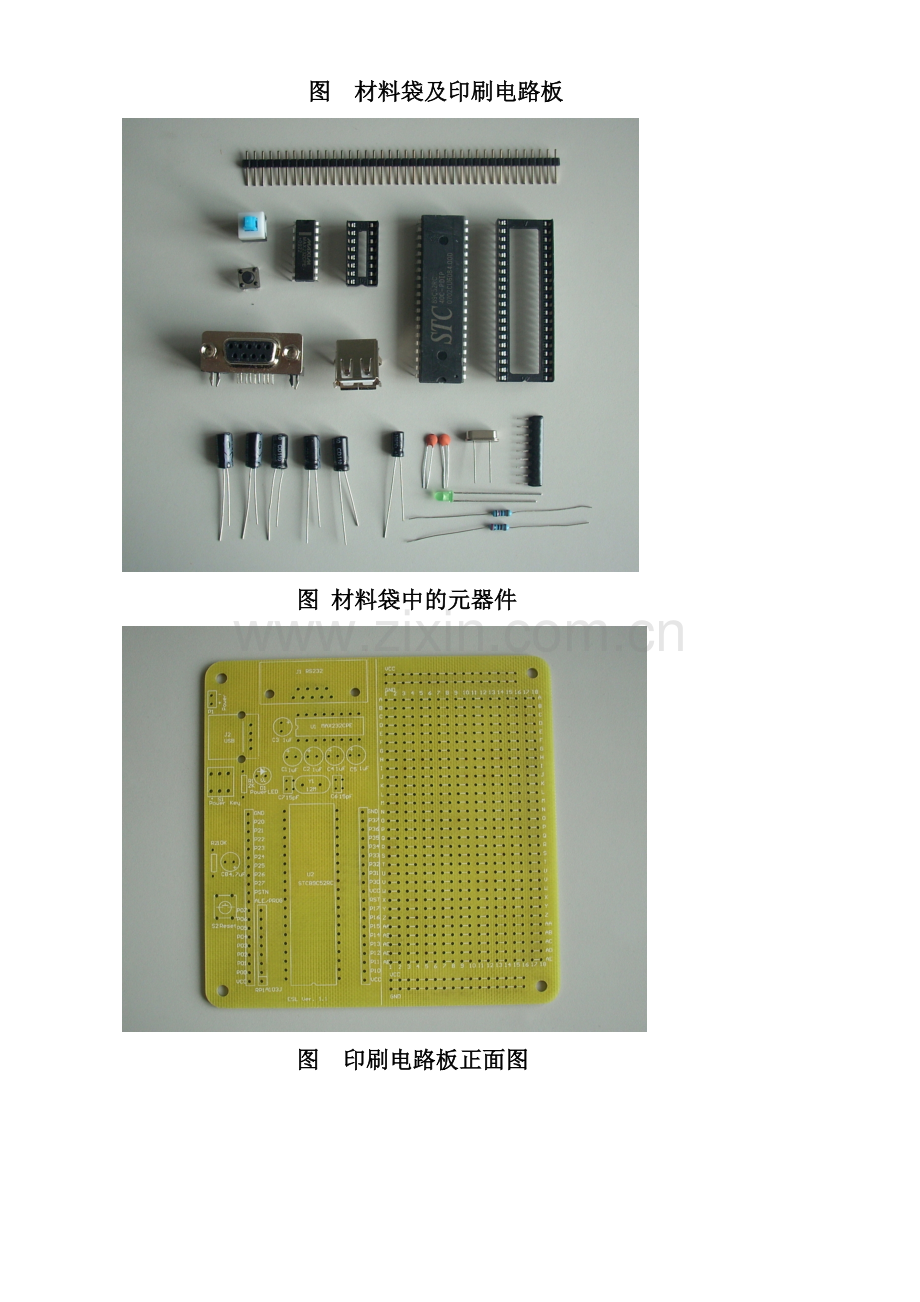

图 材料袋及印刷电路板

图 材料袋中的元器件

图 印刷电路板正面图

图 最小系统成品图
2．焊接工具

二．焊接注意事项
1．电烙铁使用注意事项
l 烙铁使用的注意事项
 (1) 新买的烙铁在使用之前必须先给它蘸上一层锡。通电加热升温，并将烙铁头蘸上一点松香，待松香冒烟时在上锡，使在烙铁头表面先镀上一层锡。
(2) 电烙铁通电后温度高达250摄氏度以上，不用时应放在烙铁架上，但较长时间不用时应切断电源，防止高温“烧死”烙铁头（被氧化）。
(3) 电烙铁及烙铁架单独放置，要防止烫伤人及烫坏其他元器件，特别是电源线，若其绝缘层被烙铁烧坏而不注意便容易引发安全事故。
(4) 不要把电烙铁猛力敲打，以免震断电烙铁内部电热丝或引线而产生故障。
l 电烙铁焊接要点
(1) 焊接最佳是松香、松香油或无酸性焊剂。
(2) 焊接时电烙铁应有足够的热量，才干保证焊接质量，防止虚焊和日久脱焊。
(3) 在焊接晶体管等怕高温器件时，最佳用小平嘴钳或镊子夹住晶体管的引出脚，焊接时还要掌握时间。
 (4) 烙铁在焊接处停留的时间不宜过长，否则容易将铜焊盘焊掉。
 (5) 烙铁离开焊接处后，被焊接的零件不能立即移动，否则因焊锡尚未凝固而使零件容易脱焊。

2．元器件焊接注意事项
(1) STC89C52和MAX232插槽（卡套）的半圆口对着电路板的U1、U2半圆口。
(2) 排阻上的白色菱形小块对着电路板RP1小方块。
(3) 1UF电容五个，4.7UF电容一个，长脚为正短脚为负，长脚插入带’+’标记的孔；
陶瓷电容两个，不分正负，插在晶振两侧。
(4) 发光二极管长脚为正短脚为负，长脚插在D1左面，短脚插在右面。
(5) 电阻分2K（1侧红边，1侧棕边）和10K（2侧均为棕色），不分正负。
(6) 排针（40针）自己掰成2个20针，短针插入插孔。其他器件不分正负，按位置插好。
