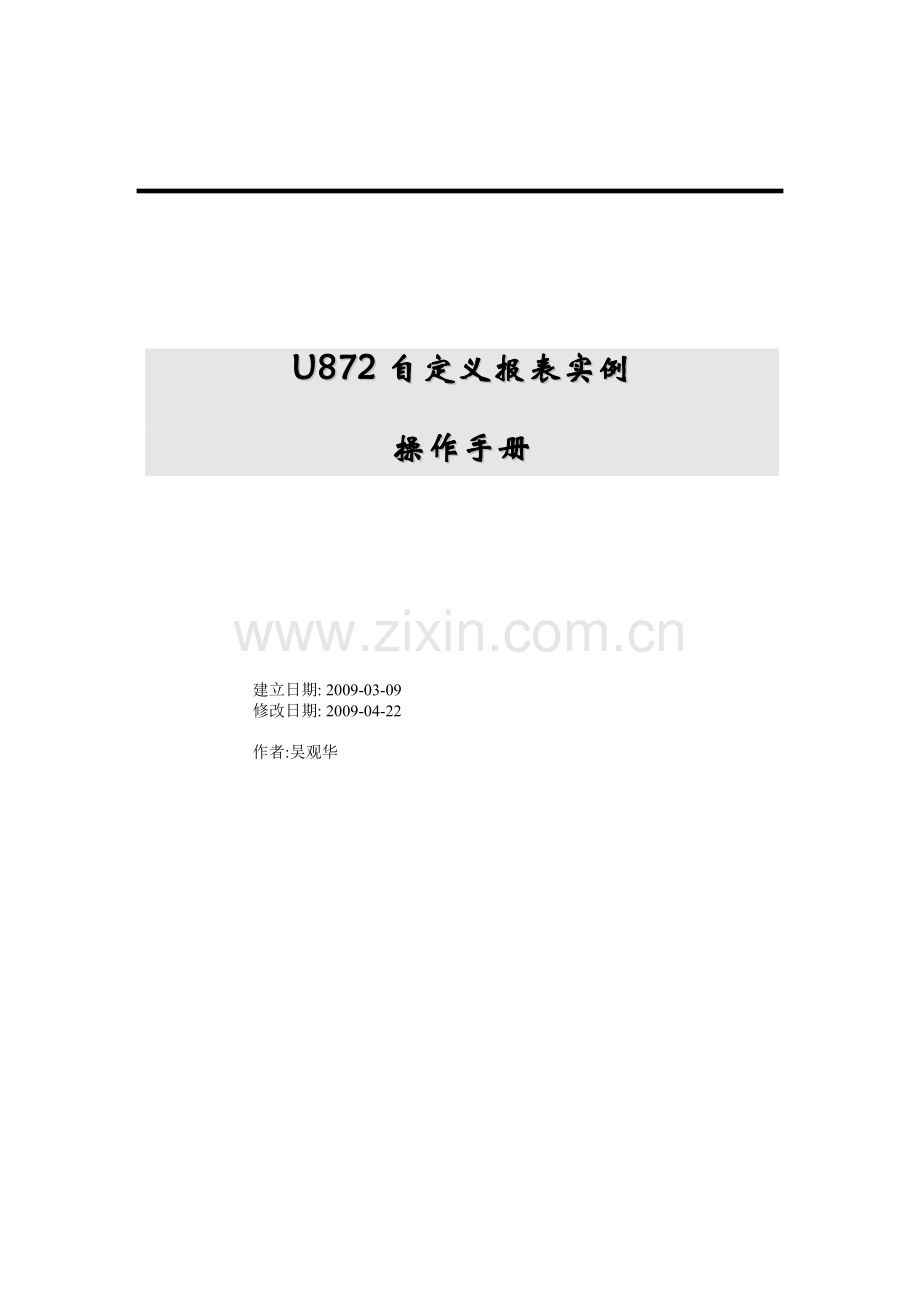

U872自定义报表实例
操作手册

建立日期: 2009-03-09
修改日期: 2009-04-22

作者:吴观华

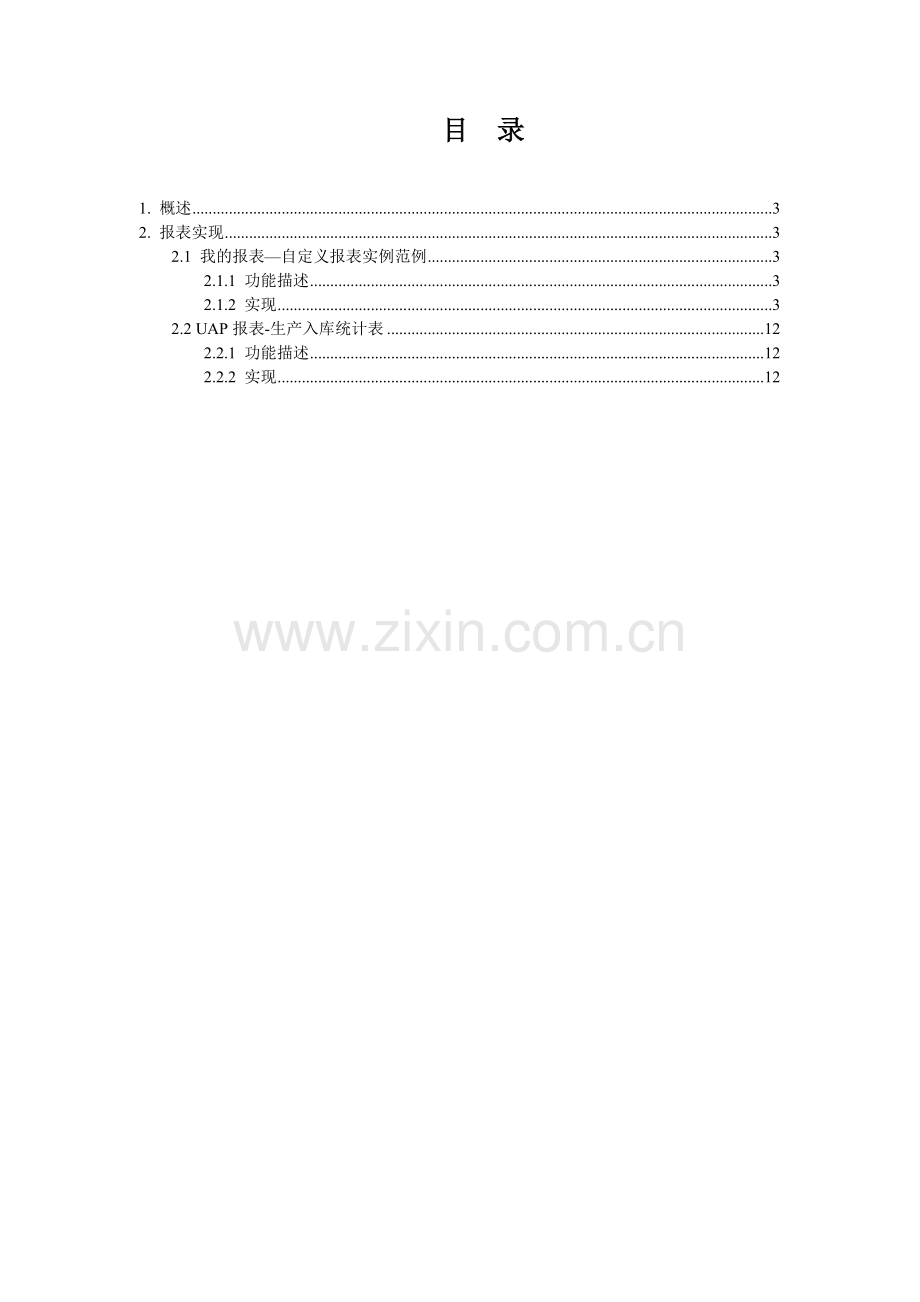

目 录

1. 概述 3
2. 报表实现 3
2.1 我的报表—自定义报表实例范例 3
2.1.1 功能描述 3
2.1.2 实现 3
2.2 UAP报表-生产入库统计表 12
2.2.1 功能描述 12
2.2.2 实现 12

1. 概述
在U8开发和维护的过程中我们经常要根据用户的需求开发各式各样的报表,尽管我们很努力但依然不能及时满足用户的要求。怎样解决这个问题呢？是否可以让用户自己设计需要的报表？即便由程序员来开发报表，其开发效率又如何提高？基于此目标，U8系统提供了自定义报表及UAP报表两种报表设计工具，能够快速实现客户化需求。用户可通过本手册提供的几个简单范例学习，能够快速掌握这两种报表工具的使用。
2. 报表实现

2.1 我的报表—自定义报表实例范例
2.1.1 功能描述
主要透过一个非常简单的例子来说明U8自定义报表功能。该功能阐明用U8内置的数据实体作为数据源来实现报表。
实现效果如下：

2.1.2 实现
第一步 进入我的报表
在系统每个模块都有我的报表菜单，本例将自定义报表放在销售模块，如图：
2、按［新建］新增新报表
1、选择自定报表存放位置

用鼠标选中我的账簿后，按［新建］按钮新增新的报表，进入下一步。

第二步 进入我的报表
接下来这步很重要，定义报表数据源，自定义报表有三种定义数据源的方式，分别是：1)系统内置实体(可视化实现); 2)SQL语句;3)存储过程，具体用哪种方式，这取决于客户需求的复杂程序。由于范例很简单，在本例中以第一种方式来实现。如图：

按添加表后出现视窗，选择数据源“现存量汇总表”后，按［关闭］按钮关闭窗口，接下可自由选择报表需要的字段，再从菜单或工具栏中选择生成SQL及运行。效果如图：
1)如果用可视化的方式设计数据源，此处的SQL语句是由系统自动产生。
2)SQL语句与存储过程则需要手工在此处手工输入代码。

定义好报表数据源及报表字段后，关闭报表数据源定义视窗，将报表按自已需要命名。如图：

按下来，运行该报表，可进行下步动作。
第三步 设置报表格式及列表条件
点击［格式］按钮，进行报表格式调整及条件设置

设置报表条件：

关闭报表设计视窗，运行报表可以看到已现出现过滤条件选择视窗了，如图：

我们已经看到报表运行效果了，有没有注意到该报表存货只有编码而没有品名及型号规显示，那必须要将它们也要显示出来。怎么办呢？ 请接着往下走：
1)修改数据源，现存量汇总表与存货档案两表之间通过存货编码联系，这一切只需通过鼠标拖曳方式进行。如图：

2)修改查询条件

3)运行报表，出现了品名及规格型号，基本上一个简单范例就完成了，如图：

2.2 UAP报表-生产入库统计表
2.2.1 功能描述
《生产入库统计表》是按照生产订单+存货编码统计某段时间的生产入库数及生产订单的累计入库数。数据源使用存储过程，报表工具采用UAP报表。
实现效果如下：

2.2.2 实现
第一步 准备数据源
进入MSSQL2000，如图
1、选择存储过程
2、新建存储过程

在弹出的界面中输入代码，如图

CREATE PROCEDURE mo_input

@startdate nvarchar(10) ='',
@enddate nvarchar(10) ='',
@cstartInvCode nvarchar(60) ='',
@cendInvCode nvarchar(60) ='zzzzz',
@cstartMoCode nvarchar(60) ='0000000005',
@cendMoCode nvarchar(60) ='0000000005'

as

SELECT t1.MoCode as '生产订单号',t2.InvCode as '存货编码',t4.cInvName as '存货名称',t4.cInvStd as '规格型号',
t2.Qty as '生产数量',
t3.iInQty as '本期入库数量',t2.QualifiedInQty as '累计入库数量',t2.Qty-t2.QualifiedInQty as '剩余数量'
FROM mom_order t1 JOIN mom_orderdetail t2 ON t1.moid = t2.MoID
LEFT JOIN
(
SELECT b2.iMPoIDs,b2.cInvCode,SUM(b2.iQuantity) AS iInQty FROM Rdrecord b1 JOIN Rdrecords b2 ON b1.ID = b2.ID
WHERE b1.cVouchType = '10' AND b1.dDate >=@startdate AND b1.dDate<=@enddate
GROUP BY b2.iMPoIDs,b2.cInvCode
) t3 ON t2.MODID = t3.iMPoIDs AND t2.InvCode = t3.cInvCode
JOIN Inventory t4 ON t2.InvCode = t4.cInvCode
where t1.MoCode between @cstartMoCode and @cendMoCode
and t2.InvCode between @cstartInvCode and @cEndInvCode
GO

第二步 进入UAP
从U872程序菜单中进入，如图：

第三步 新建UAP项目
进入UAP，在项目管理中存在两个页签，已存在的项目和新建项目。本实例直接选择客户化项目，双击打开项目，如图：

第四步 新建报表
在销售管理->报表按右键，点击新建报表，如图：

第五步 报表数据向导
报表数据向导主要用来定义报表的数据来源方式，报表数据源类型分为实体关系查询、SQL脚本查询和自定义查询。在本例中数据源类型选择SQL脚本查询，按下一步，如图：

在接下来的画面中，可以看到有四个页签，分别是查询脚本设置、查询结果列、查询参数设置及过滤条件设置，由于本例数据源是存储过程，故在类型下拉列表中选择存储过程。如图：
类型选择存储过程

将类型设为‘存储过程’后，输入存储过程名：mo_input，然后按右上角[检验]按钮，系统进行校验。如图：

接下来切换到[查询结果列]页签，点击［刷新］按钮，系统自动列出存储过程运算后最终结果集各字段名。如图：

显示出结果列后，切换到［查询参数设置］页签，点击［刷新］按钮，系统将存储过程各输入参数自动列出。如图

接下来切换到［过滤条件设置］页签，点击［从参数刷新］，出现如下结果。如图：

当过滤条件正确出现后，点击［完成］按钮完成数据源设置。

第六步 新建报表
当数据源创建完成后，接下来新建报表，将报表名称设为‘生产入库统计表’，视图类型选择‘表格报表’ ，如图：

接下来，进入报表设计画面，如图：

第七步 设置报表查询条件
接下来设置报表的查询条件，在报表名称按右键，点选查询条件->标准条件，进入报表查询条件设置窗口。如图：

查询条件设计窗口，如图：

点[新增]按钮，新建日期起止条件，如图

日期条件设完后，重复上述步骤，点[新增]按钮，新建产品编号起止条件，如图

重复上述步骤，点[新增]按钮，新建生产订单号起止条件，如图

第八步 调整报表
下图红色标部份，可用来调整报表显示字段，可通过拖曳方式。

通过属性窗口，调整报表字段属性，如图：

第九步 发布报表
当报表设计完成后，接下来要考虑的是如何将报表整合到U8系统中，其实很简单，点菜单[工具]->发布。如图：

由于未关闭当前项目，系统会出现如下提示信息。如图：

解决办法关闭当前项目，重新点菜单[工具]->发布，出现发布窗口，选中需要发布的报表，点［发布］按钮，系统会提示发布成功。如图：
选中需要发布的报表

第十步 查看报表
当报表发布成功后，查看报表需要重新进入U8系统，点系统菜单［视图］->我的报表，再从左边[我的报表]页签切换进入，在报表清单中找到刚才自定义的报表—生产入库统计表。如图：

输入报表查询条件。如图：

出现报表显示结果，当报表结果显示正确后，报表已设计完成。如图：
