浙江奥良电气系列微机通用保护装置说明书.doc

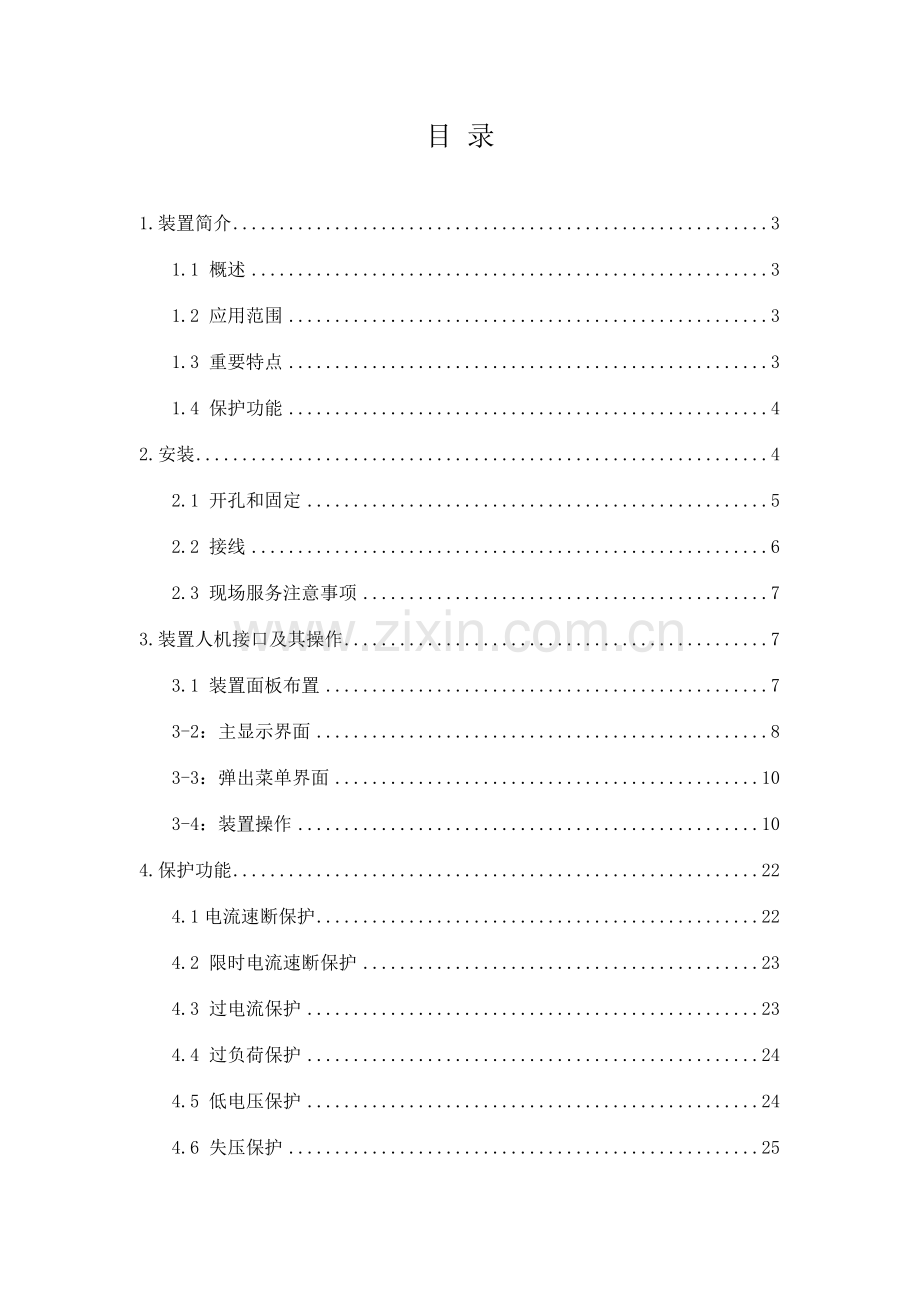

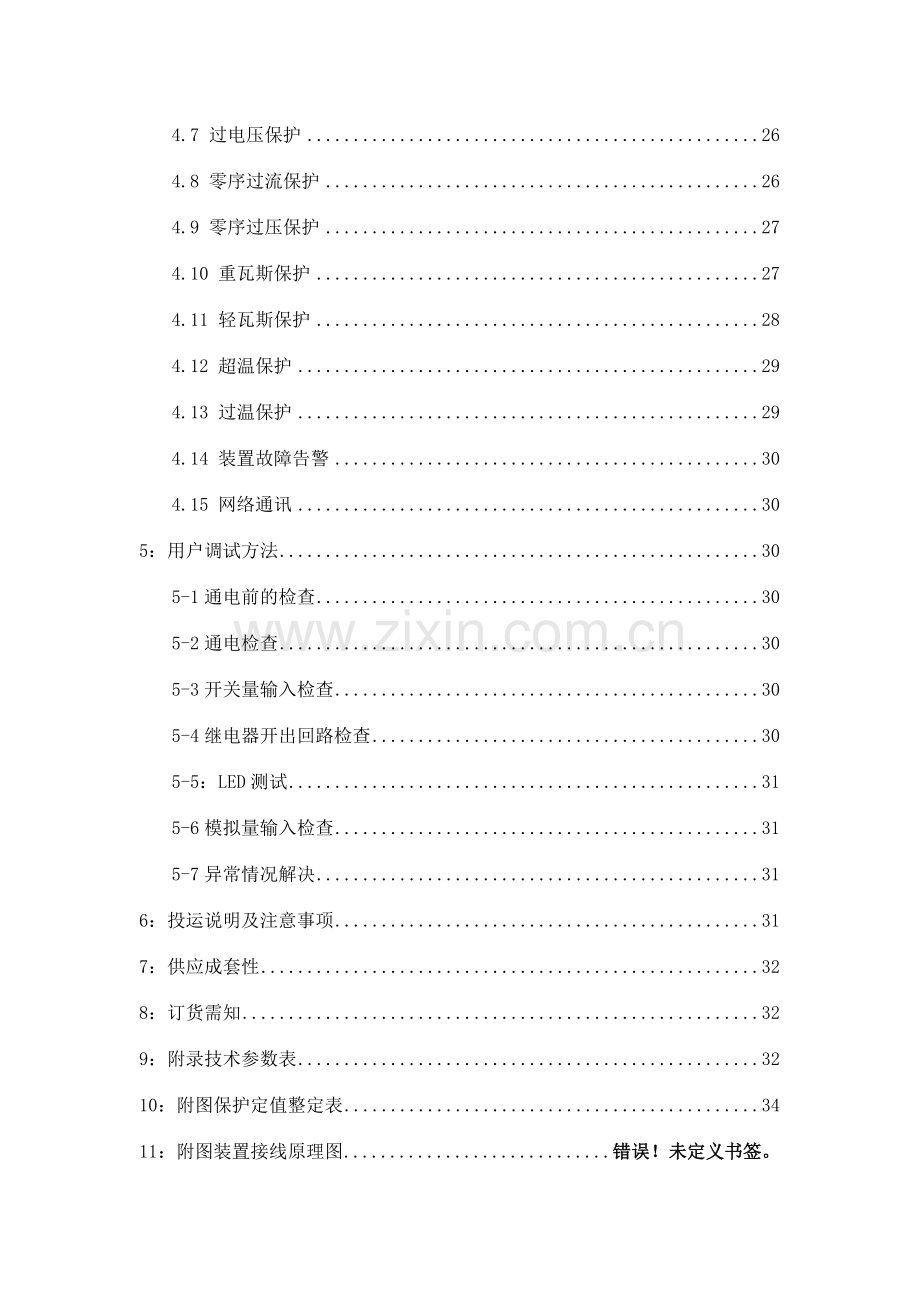

目 录1.装置简介31.1 概述31.2 应用范围31.3 重要特点31.4 保护功能42.安装42.1 开孔和固定52.2 接线62.3 现场服务注意事项73.装置人机接口及其操作73.1 装置面板布置73-2：主显示界面83-3：弹出菜单界面103-4：装置操作104.保护功能224.1电流速断保护224.2 限时电流速断保护234.3 过电流保护234.4 过负荷保护244.5 低电压保护244.6 失压保护254.7 过电压保护264.8 零序过流保护264.9 零序过压保护274.10 重瓦斯保护274.11 轻瓦斯保护284.12 超温保护294.13 过温保护294.14 装置故障告警304.15 网络通讯305：用户调试方法305-1通电前的检查305-2通电检查305-3开关量输入检查305-4继电器开出回路检查305-5：LED测试315-6模拟量输入检查315-7异常情况解决316：投运说明及注意事项317：供应成套性328：订货需知329：附录技术参数表3210：附图保护定值整定表3411：附图装置接线原理图错误！未定义书签。1.装置简介1.1 概述AL-150通用型微机保护装置（以下简称AL-150）是集保护、监视、控制、人机接口和通讯等多种功能于一体，以电流、电压保护为基本配置的数字式保护单元，合用于10KV及以下电压等级的工矿公司、民用建筑配电的小电流接地系统，作为各类电气设备和线路的主保护和后备保护。AL-150采用微解决器，运用数字解决技术，实现各种保护，以替代传统电磁继电器，实现保护的数字化、智能化。1.2 应用范围n 进线保护及监控n 出线保护及监控n 母联保护及监控n 变压器保护及监控1.3 重要特点n 集保护、监视、控制、人机接口和通讯等多种功能于一体，专门针对开关柜进行 “单元化”设计，可分散安装于开关柜上运营，也可集中组屏安装。n 采用微解决器，大容量RAM和Flash Memory；运算速度快，数据解决和信息存储能力强；可靠性高。n 采用高精度A/D模块，测量精度高。n 采用中文液晶显示，菜单操作，便于使用。n 装置采用全自动化贴片、波峰焊生产线，在工艺上充足保证制造质量。n 配置RS485通讯接口，采用国际通行的MODBUS协议。n 采用国际通用输入电源模块，能兼容85260V交流或直流工作电源。n 具有事件记录功能，可记录256个与电力系统安全运营相关的事件、报告，便于分析故障因素和诊断设备缺陷。1.4 保护功能AL-150保护装置功能配置如下：保护功能保护功能 电流速断保护 限时电流速断保护 过电流保护 过负荷低电压保护 失压保护 过电压保护 零序过电流保护 零序过电压保护 重瓦斯保护 轻瓦斯保护 超温保护（温度上上限） 高温告警（温度上限） 控制回路断线告警通讯功能遥信采集、装置遥信变位、事故及故障遥信正常断路器遥控分、合2.安装危险提醒！ 在安装AL-150过程中，装置带有的危险电压有也许会因不对的的操作导致设备永久性损坏或人员损伤。这些电压重要分布在装置端子条和交流电流输入、开关量输入、继电器输出和工作电源、控制电源等回路。本装置的安装、调试和检修操作仅限于通过授权和严格培训的工程技术人员。2.1 开孔和固定外观及尺寸装置的外形尺寸如图2-1所示，图2-1 外形尺寸装置的开孔尺寸如图2-2所示：图2-2 安装开孔尺寸环境条件AL-150应安装在远离热源和强电磁干扰的干燥、整洁处（如开关柜二次仪表室）。规定安装装置的屏柜可以防止装置遭受油气、盐雾、灰尘、腐蚀性蒸汽或其他能通过空气扩散的有害物质的污染。为了便于接线和现场调试，规定屏柜的门能完全打开，安装空间有一定的裕量，用于接线和放置柜内端子排、短接片、按钮、指示灯及其他附件。具体安装操作一方面在屏柜面板上开孔，具体开孔尺寸参见外观及尺寸。将装置从正面推入安装孔内，然后在安装面板背后分别安装4个固定螺钉并拧紧，使装置面板贴紧在屏柜前面板上，规定无晃动，无倾斜。注意：在现场安装过程中，操作人员也许会碰到紧挨装置的开关或断路器，应对这些开关或断路器采用其他安全措施，避免导致安全事故。2.2 接线AL-150后面板的端子分左右排列，如图2-3所示。其中大端子（指电流回路接线端子），由于接入装置电流也许太大，接线时规定制作U型或O型接线头，以增大接线面积，并保证可靠连接；其他小端子（开关量输入回路、信号继电器输出回路、断路器操作回路和电源的接线端子），接线时应制作针形线头。图2-3 AL-150 接线端子图注意：1. 所有接线必须严格按工程接线图纸进行，根据导线电气编号按顺序接线。一旦接线完毕，严禁随意更改。2. 装置的继电器输出涉及到断路器分闸/合闸操作，因此需要注意接线的对的性。3. 由于工程人员现场检修、升级或更换AL-150时，需要断开装置与运营系统间的所有电气连接，并从屏柜上取下装置。因此在初始安装时，就应当全面考虑操作的方便性。4. 所有导线的布置和走线都应以方便在装置端子上拆线、打开装置后盖，甚至将整个装置拆除为原则。2.3 现场服务注意事项为防止由于误操作引起AL-150装置的损坏和安全事故，在现场检修、升级和更换装置时必须将装置的所有电气接线从运营系统中断开，并从屏柜上拆下装置。在电路互感器一次侧有电的情况下，其二次侧将会产生危险的电压和电流，因此在现场安装或检修设备时，必须采用适当的安全防范措施，如短接电流互感器二次侧接线等。3.装置人机接口及其操作3.1 装置面板布置保护装置采用菜单提醒和键盘控制相结合的人机对话方式，装置上装有七个按键、六个指示灯和大屏幕点阵势液晶显示器。 指示灯【运营】 装置运营指示灯，正常时每0.5秒闪烁一次。【通讯】 装置通讯指示灯，点亮代表与上位机实现通信。【故障】 装置故障指示灯，点亮代表装置出现故障报警。【事故】 装置事故指示灯，点亮代表保护动作。【跳位】 断路器跳闸位置指示灯，分位开入有信号时灯亮。【合位】 断路器合闸位置指示灯，合位开入有信号时灯亮。 按键【复归键】 按键取消弹出事件，释放信号继电器。【退出键】 按键进行取消或退出本级菜单，返回上级菜单。【确认键】 按键进行确认或在循环页面进入主菜单，或者进入下一级菜单。【向上键】 使光标上移，或者向上翻屏，或者调整定值。【向下键】 使光标下移，或者向下翻屏，或者调整定值。【向左键】 使光标左移，【向右键】 使光标右移。3-2：主显示界面上电后，程序进入LOGO屏界面，如图3-1AL-150微机保护装置图3-13秒后进入保护屏界面，依次为：保护电流IA： 0.00 AIB： 0.00 AIC： 0.00 A图3-2 线电压UAB： 0.0 VUBC： 0.0 VUCA： 0.0 V图3-3 相电压UA： 0.0 VUB： 0.0 VUC： 0.0 V图3-4频率站号时间F： 0.00 HZ站号： 12023-01-26 08：18图3-5零序分量3U0： 0.0 V3I0： 0.00 A图3-6开入0 1 2 3 4 5 6 7 图3-73-3：弹出菜单界面按确认键进入菜单界面菜单1：定值调整2：系统参数3：通讯设立图3-8菜单中所有子菜单进入时，都会弹出密码输入屏如图3-90000图3-9在没有特别说明情况下，密码为0000。若密码输入错误，按退出键也可进入菜单，但此时只可查看，不能修改。3-4：装置操作在保护屏下，按确认键进入主菜单屏输入对的密码进入。主菜单屏涉及6个分级菜单，分别是：定值整定、系统参数、通讯设立、SOE记录、装置调试、产品版本。在主菜单中，可以通过向上键和向下键选择需要的分级菜单。如图3-8，3-10菜单4：SOE记录 5：装置调试6：产品版本图3-10菜单显示屏定值子菜单在主菜单屏下，当定值被反显时，按下确认键进入定值整定子菜单。输入密码后，进入如图3-11。1：定值整定压板定值图3-11定值子菜单包含装置所配保护的压板，定值的整定。压板投退在定值子菜单中选择压板，按下确认键进入压板投退屏。如图3-12速断 限时速断 过流 过负荷 过电压 低电压 失压 零序过流 零序过压 重瓦斯/超温 图3-12屏压板投退定值整定在定值子菜单中选择定值，按下确认键进入定值整定屏。如图3-13定值 速断 限时速断 过流 定值过负荷过电压低电压 定值失压零序过流零序过压 图3-13定值整定屏速断整定在定值整定屏中选择速断，按确认键进入。包含保护判据电流A、时限S的整定。如图3-14电流A 06.00时限S 03.00图3-14速断整定屏数值整定项如电流A、时限S都可通过、键和确认键配合进行修改。举例：将电流A的定值由6A整定为8A，按键将光标移动到电流A项的06.00电流A 06.00时限S 03.00按确认键允许修改，按键调整数值大小，将6改为8，按确认键完毕修改。按取消键弹出保存窗口，保存修改，操作完毕。保存吗 其他数值的整定参考速断整定操作过程。系统参数整定在主菜单界面下挪动光标选择系统参数，按确认键进入密码保护屏，输入密码，按确认键进入。如图3-152：系统参数 校准密码时钟图3-15系统参数屏参数校准在系统参数菜单中选择校准，按确认键进入校准界面。如图3-16UA 1000UB 1000UC 1000UL 1000图3-16校准用来调整上述电气量的采样精度，无特别规定无需对其进行修改。如需要修改，过程参考，速断修改过程。新密码整定在系统子菜单中选择密码，按确认进入密码整定屏。包含对新密码的整定。如图3-17新密码 0000图3-17在无特别规定情况下，密码默认为0000无需修改。时钟整定在系统子菜单中选择时钟，按确认键进入时钟整定屏。包含年、月、日、时、分、秒的整定，如图3-18。年 2023月 12 日 12时 12分 12秒 12图3-18时钟整定屏通讯设立子菜单在主菜单屏挪动光标至通讯菜单，按确认键进入通讯设立屏，输入密码，进入如图3-19。包含装置RS485MODBUS的整定。3：通讯设立RS485MODBUS图3-19 通讯整定屏RS485整定在通讯子菜单中选出RS485，按确认进入。包含波特率校验位的整定，如图3-20。波特率 09600校验位 0图3-20校验位设为0时无效，设1时为奇校验，设2时为偶校验。MODBUS整定在通讯子菜单中选择MODBUS，按确认键进入MODBUS整定屏，如图3-21。站号 001图3-21 MODBUS整定屏SOE记录子菜单在菜单屏，当SOE记录被反选时，按下确认键进入记录子菜单，输入密码后，进入如图3-22。包含查看SOE清除SOE查看报告清除报告。4：SOE记录查看SOE清除SOE查看报告 4：SOE记录清除报告 图3-22 记录子菜单屏查看SOE在记录子菜单屏中选择查看SOE，按确认键进入查看SOE屏。包含所有SOE时间记录，如图3-23。事件 2023-12-12 12：12：12022 速断跳闸图3-23 SOE记录事件屏清除SOE在记录子菜单中选中清除，按确认进入清除SOE屏。此操作会清除装置已储存的所有SOE事件记录。如图3-24 正在清除。 清除完毕图3-24清除SOE事件记录说明：此功能建议慎用，以免误操作将事件记录清除。查看报告在记录子菜单屏中选中查看报告，按确认键进入，包含装置所有的保护动作记录。如图3-25.按键可浏览当前动作的所有信息，涉及：事件名称、动作时间、动作时的所有电气量。按键可查看所有旧动作报告，查看方式为循环显示，默认最新事件在首屏显示。最多记录256次事件。报告 2023-12-12 12:12:12:009019 速断跳闸报告 IA: 5.01A IB 5.10A019 IC 5.08A 3I0 0.00A报告 UAB: 100.5V UBC 100.7V019 UCA 100.5V 3U0 0.0V图3-25事故报告屏清除报告在记录子菜单中选择清除报告，按确认键进入。如图3-26，次功能将清除保护装置储存的所有事故报告记录。 清除报告 清除完毕图3-26清除报告屏装置调试子菜单在菜单屏，当选中装置调试时，按下确认键进入调试子菜单。输入密码后进入如图3-27.包含装置开入、开出、LED、背光控回故障的测试。5：装置调试开 入开 出LED 5：装置调试背 光控回故障 图3-27调试子菜单屏开入调试在调试子菜单中选择开入，按确认键进入开入测试屏。包含装置8个开入测试。如图3-2800 01 02 030 0 0 004 05 06 070 0 0 0图3-28开入测试屏在装置背板开入端子处加上开入信号，在开入测试屏上将有相应的开入被导通，显示数字由0变为1.开出测试在调试子菜单中选中开出，按确认键进入开出测试屏。包含4个继电器的测试，如图3-29.测试时可用键配合选中需要测试的项目，按确认键继电器将有出口动作，可用万用表在背板端子处相应出口查看是否导通。合闸 跳闸事故 预告图3-29开出测试屏LED测试在调试菜单中选择LED，按确认键进入LED检测。如图3-30.同时看到面板上6个LED灯从左到右依次点亮和熄灭一次。 测试LED中。 测试结束图3-30 LED测试屏背光检测在调试菜单中选中背光，按确认键进入背光设立屏。可把液晶背光设立为相应常亮，相应延时后关闭。如图3-31 常亮 图3-31背光检测屏产品版本子菜单在菜单屏中选择产品版本，按下确认键，进入版本。如图3-32 AL-150微 机 保 护 装 置图3-32产品版本4.保护功能4.1电流速断保护装置设有瞬时电流速断保护功能，保护动作于跳闸出口继电器和事故信号继电器，用户可通过设立保护功能投/退选择。原理框图如图4-1所示。图4-2 限时速断保护原理框图4.2 限时电流速断保护装置设有限时电流速断保护功能，时限可以设立，保护动作于跳闸出口继电器和事故信号继电器，用户可通过设立保护功能投/退选择。原理框图如图4-2所示。图4-2 限时速断保护原理框图注：Tx为限时速断延时的时间4.3 过电流保护装置设有过电流保护功能，时限可以设立，保护动作于跳闸出口继电器和事故信号继电器，用户可通过设立保护功能投/退选择。原理框图如图4-3所示。图4-3 过电流保护原理框图注：Tx为过电流延时的时间4.4 过负荷保护装置设有过负荷保护功能，当电流最大值大于整定值时，延时动作于跳闸出口继电器和事故信号继电器，用户可通过设立保护功能投/退选择。原理框图如图4-4所示。图4-4 过负荷保护原理框图注：Tx为过负荷延时的时间4.5 低电压保护在系统故障时电压减少，可配置低电压保护来甩掉部分负荷并保护用电设备。本保护在断路器处在合位时投入，且在TV断线时可闭锁。图4-5 低电压保护原理框图注：Tx为低电压保护延时的时间4.6 失压保护当断路器处在合位，网上失电时启动失压保护，失压保护动作于跳闸出口继电器和事故信号继电器。失压保护根据用户实际规定可投入或退出。图4-6 失压保护原理框图注：Tx为失压保护延时的时间4.7 过电压保护装置设有过电压保护功能，当电压最大值大于整定值时，延时动作于跳闸出口继电器和事故信号继电器，用户可通过设立保护功能投/退选择。原理框图如图4-7所示。图4-7 过电压保护原理框图注：Tx为过电压保护延时的时间4.8 零序过流保护小电流接地系统，用于检测高压侧接地。当零序电流大于整定值并通过整定期间后保护动作，动作于跳闸出口继电器和事故信号继电器，用户可通过设立保护功能投/退选择。原理框图如图4-5所示。图4-8 零序过流保护原理框图注：Tx为零序过流保护延时的时间4.9 零序过压保护装置中设有零序过压保护，通过设立保护控制压板投退。在不接地或小电流接地系统中发生接地故障时，电网故障相对地电压降为零，非故障相对地电压升高倍，电网出现零序电压，且各处零序电压相等。零序过压保护就是在系统发生接地故障时，保护发出报警信号。原理框图如图4-6所示。图4-9 零序过压保护原理框图4.10 重瓦斯保护装置中设有重瓦斯保护，通过设立重瓦斯保护控制压板投退。AL-150经开关量输入接口接受瓦斯继电器的信号，经逻辑判断后通过开出继电器输出。动作于跳闸出口继电器和事故信号继电器。图4-10 重瓦斯保护原理框图4.11 轻瓦斯保护装置中设有轻瓦斯保护，通过设立轻瓦斯保护控制压板投退。AL-150经开关量输入接口接受轻瓦斯继电器的信号，经逻辑判断后输出告警信号，动作于故障信号继电器。图4-11 轻瓦斯保护原理框图4.12 超温保护装置设超温保护，通过设立超温保护控制压板投退。AL-150经开关量输入接口接受温度控制器的上上限动作信号，经逻辑判断后通过开出继电器输出。超温保护动作于跳闸出口继电器和事故信号继电器。图4-12 超温保护原理框图4.13 过温保护装置设有过温保护，通过设立过温保护控制压板投退。AL-150经开关量输入接口接受温度控制器的上限动作信号，经逻辑判断后通过开出继电器输出。过温保护动作于事故信号继电器。图4-13 过温保护原理框图4.14 装置故障告警保护装置的硬件发生故障，装置的LED指示灯显示故障信息，并闭锁保护装置的开出回路。4.15 网络通讯装置具有RS485通讯接口，可以直接与后台计算机或通讯管理装置通讯，采用MODBUS通讯规约。网络通讯的波特率为9600，校验位可设立为奇校验或偶校验。5：用户调试方法装置出厂前已经进行过全面调试，并且通过带电高温运营72小时烤机实验。每一 台装置检查合格后方可出厂。装置内部涉及交流采样回路在内的所有环节都没有可调节元件。整机具有良好的机械性能和温度特性，交流采样回路精度由出厂调试保证，无需用户调试。用户调试的重点是 ：1：检查现场安装的装置与订货时规定的型号是否一致2：检查装置在运送过程中是否遭到损坏3：装置安装到屏体上是否有接线错误5-1通电前的检查检查装置外壳是否破损，液晶显示屏有无裂痕，如有损坏请与我公司技术支持部或驻各地办事处联系。5-2通电检查参照接线图对的接入交/直流工作电源。通电后，运营灯亮，液晶显示屏字体清楚可辨。5-3开关量输入检查在调试菜单屏中选择开入，进入开关量状态显示屏。将装置开入公共端分别与各开入端子连接，应显示出对的的开入状态。开入端子见背部端子图。5-4继电器开出回路检查在调试菜单屏中选择开出，进入继电器开出回路显示屏进行开出调试，如图5-1开出通道开出名称现 象1合闸出口1导通2跳闸出口2导通3故障出口3导通4事故出口4导通图5-1开出检测回路表5-5：LED测试选择菜单上LED，按确认键进入LED测试界面，面板上指示灯会依次点亮。5-6模拟量输入检查在装置交流电流输入端加入电流，在交流电压输入端加入电压，可查看各个模拟量，输入值和显示值误差不超过1%假如某路数值与加入量误差较大，可进入校准菜单调整数值整定项对该项进行校准。5-7异常情况解决当装置发生异常时，可进行简朴的异常解决，具体见图5-2异常现象解决方法模拟通道错误检查模拟接线是否错误定值错误重新整定定值，压板跳闸错误检查跳闸回路合闸错误检查合闸回路通讯错误检查通讯线路及点表图5-2 异常情况解决 6：投运说明及注意事项6-1：检查装置型号、版本号、各电量参数是否与订货的一致。6-2：投运前应严格按照5-15-7所述逐个检查，确认装置及外围回路无误。6-3：严格按照定值单整定定值，未投入的保护项目应设为退出，确认无误。6-4：确认定值无误。6-5：检查装置背部各连接件是否连接可靠。6-6：清除所有保护事件记录。6-7：确认各保护通道输入正常，网络通讯正常（假如连接）。7：供应成套性随同产品一起供应的文献 A: 产品合格证一份 B：产品说明书一份 8：订货需知订货时应指明A：产品型号、名称、数量B：交流电流、电压、频率额定值C：特殊的功能规定及备品备件D：供货地址及时间9：附录技术参数表工作环境正常温度-25+55极限温度-3070储存温度-40+85相对湿度90%大气压力80110KPA工作电源电压范围85265V（DC或AC）频率范围40HZ70HZ正常功耗10W最大功耗20W电源跌落200MS隔离耐压4000V交流电流回路额定电流5A功率消耗0.5VA过载能力2倍额定电流可连续工作10倍额定电流允许工作10S20倍额定电流允许工作1S隔离耐压4KV控制电源回路额定电压220V(AC或DC)过载能力60%120%额定电压可连续工作隔离耐压4KV继电器输出回路分断电压250VAC,220VDC分断功率1250VA交流或120W直流工作电流5A连续工作隔离耐压4KV触点材料银上镶金电气寿命2023000次高压实验绝缘电阻各电气回路间大于500M兆欧各电气回路与地大于500兆欧工频耐压各电气回路间2.5KV/50HZ各电气回路与地2.5KV/50HZ冲击电压各电气回路间5KV/0.5J各电气回路与地5KV/0.5J高频耐压各电气回路之间2.5KV/2S各电气回路与地2.5KV/2S电磁兼容实验震荡波抗干扰度严酷等级4级，共模4KV,差模2.5KV静电放电抗干扰度严酷等级4级，8KV/10KV射频电磁场辐射严酷等级4级，20V/S电快速瞬变严酷等级4级，4KV/5KHZ浪涌抗干扰度严酷等级4级，线对地4KV,线对线2KV工频抗干扰度严酷等级A级，差模150V,共模300V震动实验震动实验符合GB/T11287-2023冲击实验符合GB/T14537-2023碰撞实验符合GB/T14537-202310：附图保护定值整定表保护名称定值项目整定范围及步长速断保护速断定值149.99A,0.01A速断时限定值0S10S,0.1S限时速断保护限时速断定值149.99A,0.01A限时速断时限定值0S30S,0.1S过电流保护过电流定值149.99A,0.01A过电流时限定值1S40S,0.1S过负荷保护过负荷定值110A,0.01A过负荷时限定值199.9S,0.1S过电压保护过电压定值1130V,0. 1V过电压时限定值110S,0.1S低电压保护低电压保护定值3090V,0.1V低电压时限定值0.199.9S,0.1S失压保护失压定值030V,0.1V失压时限定值030S,0.1S零序过压保护零压定值0100V，0.1V零压时限030S,0.1S零序过流保护零流定值030A,0.1A零流时限030S,0.1S浙江奥良电气有限公司电话：传真：
