模板工程
实测项目
1、模板进场验收
指标说明
根据模板方案提供的原材规格及材质规定，检查所到模板的钢板的材质、外观质量和平整度。
测量工具
两米工程检测尺、塞尺、5米钢卷尺
测量方法和
数据记录
1、新模板检查板面是否光滑，钢板有无严重锈蚀。背面加劲肋焊缝是否饱满，有无气孔、咬边、漏焊等缺陷。旧模板重点检查清理是否彻底，有无严重变形。若以上两条检查不合格，将规定本批模板直接退场；

2、使用两米工程检测尺和塞尺检查模板平整度（适当移动靠尺）。卷尺检核对角线长度，以两对角线差作为方正度。
操作示例

实测项目

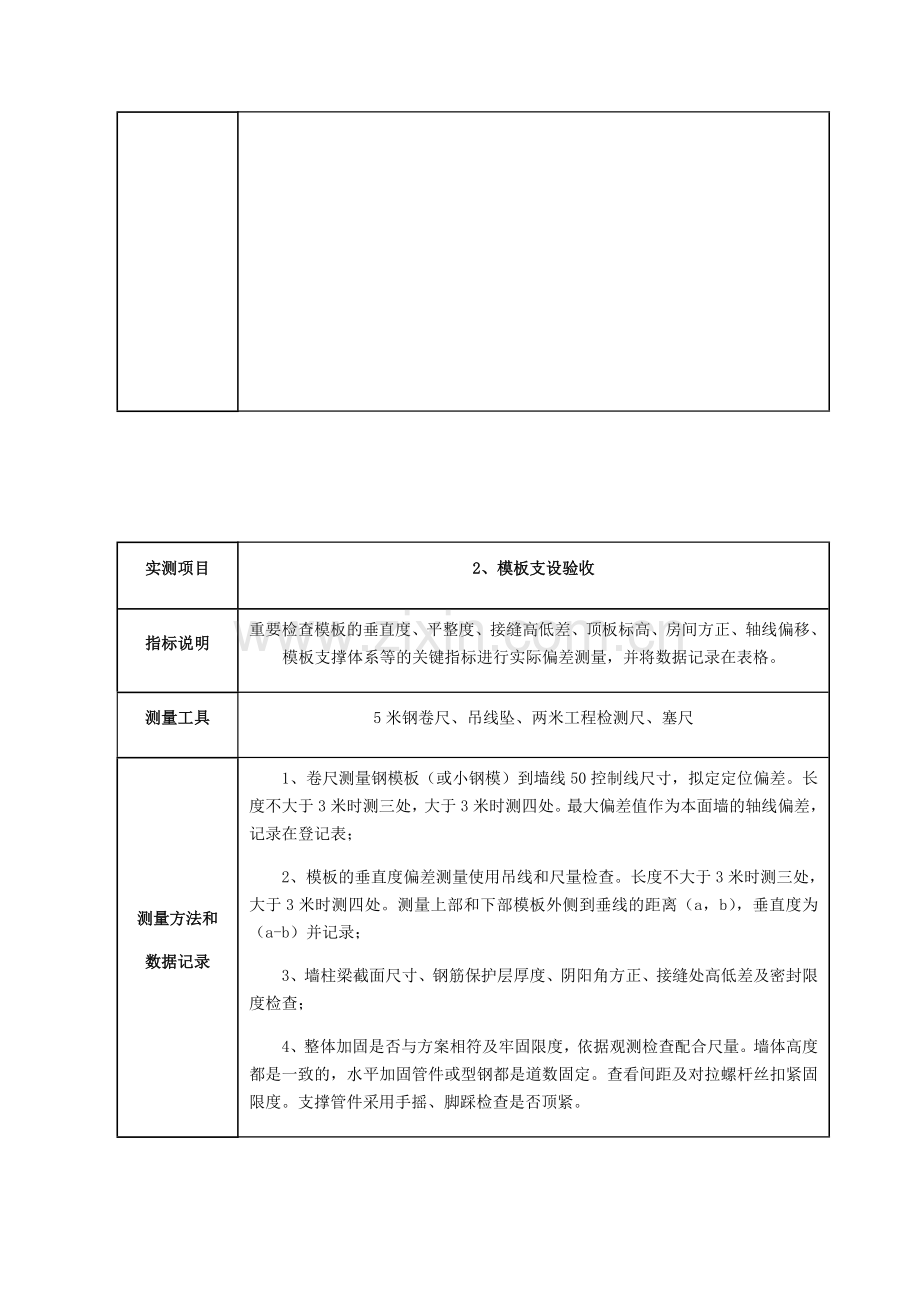

2、模板支设验收
指标说明
重要检查模板的垂直度、平整度、接缝高低差、顶板标高、房间方正、轴线偏移、模板支撑体系等的关键指标进行实际偏差测量，并将数据记录在表格。
测量工具
5米钢卷尺、吊线坠、两米工程检测尺、塞尺
测量方法和
数据记录
1、卷尺测量钢模板（或小钢模）到墙线50控制线尺寸，拟定定位偏差。长度不大于3米时测三处，大于3米时测四处。最大偏差值作为本面墙的轴线偏差，记录在登记表；
2、模板的垂直度偏差测量使用吊线和尺量检查。长度不大于3米时测三处，大于3米时测四处。测量上部和下部模板外侧到垂线的距离（a，b），垂直度为（a-b）并记录；
3、墙柱梁截面尺寸、钢筋保护层厚度、阴阳角方正、接缝处高低差及密封限度检查；
4、整体加固是否与方案相符及牢固限度，依据观测检查配合尺量。墙体高度都是一致的，水平加固管件或型钢都是道数固定。查看间距及对拉螺杆丝扣紧固限度。支撑管件采用手摇、脚踩检查是否顶紧。
操作示例

模板定位检查

模板垂直度检查

独立柱垂直度检查

截面尺寸检查

实测项目
3、应注意的细节解决
指标说明
1、 模板底缝是否全数严密封堵；

2、 门窗洞口下部矮墙处模板有无预留观测口；

3、施工缝留茬位置是否与方案相符，特别是后浇过梁是否符合规范规定。地下部分有防水规定的墙体后浇带部位构造是否与方案相符。
