CT模拟定位机QA表格.doc

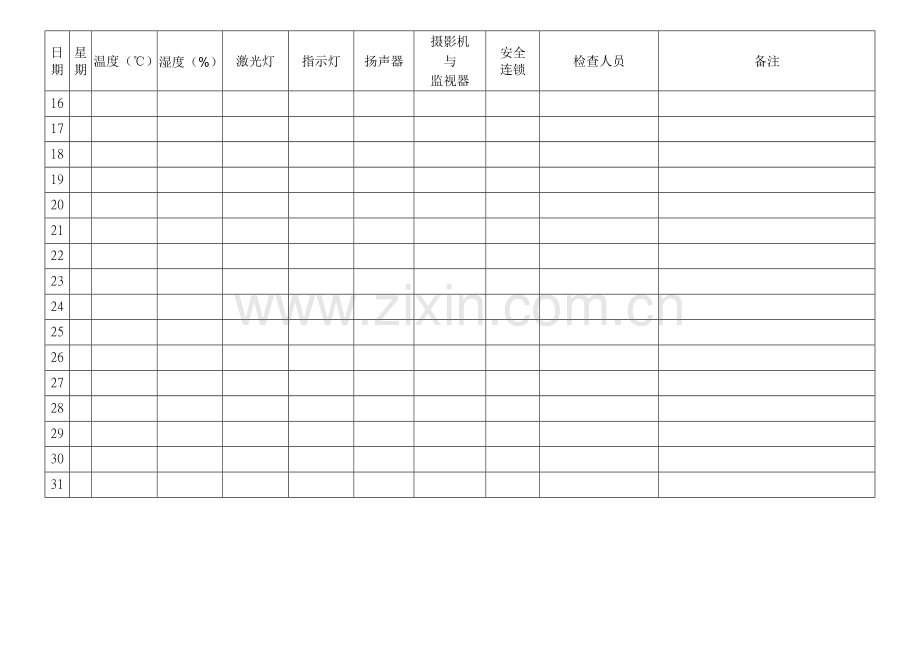

放疗科CT-SIM每日QA登记表
机器名称: GE Light Speed RT
检查月份: 年 月 总评： q合格 q不合格 复核人员署名:_____________
日期
星期
温度（℃）
湿度（%）
激光灯
指示灯
扬声器
摄影机
与
监视器
安全
连锁
检查人员
备注
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

放疗科CT-SIM每月QA登记表
机器名称：GE Light Speed RT
测试日期： 测试人员： 复核人员：
测试项目
结果
允许值
合格
备注
1.水的CT值及假影评估
水的CT值:
假影: 有□ 无□
水的CT值－7HU至7HU
所有影像无明显假影

2.激光灯与影像切面的一致性
激光偏差：X Y Z
金属标记：可见□ 不可见□
激光偏差：±2mm
金属标记可见

3.撷像工作站影像显示器评估

显示器：
影像显示器符合SMPTE或TGl8-QC测试合格标准

4.检查床水平检测
1.纵向水平：
2.横向水平：
1.纵向水平 基准值±1°
2.横向水平 £ 0.5°

5.检查床垂直与纵向移动位置准确性
垂直移动：
纵向移动：
£ ± 2 mm

6.定位激光移动的准确性
1.X 轴：
2.Z 轴：
£ ± 2 mm

7.水假体影像均匀度及噪声评估
影像不均匀度：
噪声值与基准值差异：
1.影像不均匀度 £ ±5 HU
2.噪声值与基准值差异£ 20%

放疗科CT-SIM每年QA登记表
机器名称：GE Light Speed RT
测试日期： 测试人员： 复核人员：
1、系统安全评估： 允许值：功能正常
计算机断层扫描仪在机械方面是稳定
£正常 £不正常
所有可动的部分都能平稳动作，没有过度摩擦，在整个动作范围内没有任何阻碍
£正常 £不正常
正常操作下，病患或工作人员不会接触到锐利、粗糙边沿，或受到危害，例如触电的危害
£正常 £不正常
定位雷射灯功能
£正常 £不正常
指示灯功能
£正常 £不正常
病人的对讲装置功能
£正常 £不正常
监控病人的摄影机与显示器功能
£正常 £不正常
2、影像切面位置准确性 允许值：±1 mm
方法：藉由取得之Scout View分别定出通过2组标志点之扫描位置，并以1mm之切片厚度撷取切面影像
扫瞄条件：成人头部扫描模式，120 kV, 200 mA，切片厚度：1 mm
影像条件：W250/L35

Z 轴坐标基准值(mm)
Z 轴坐标测试值 (mm)
误差值(mm)
Slice 1.

Slice 2.

3、影像切面厚度准确性
允许值：1.5 mm
扫瞄条件：成人头部扫描模式，120 kV, 200 mA，切片厚度：3 mm
影像条件：W250/L35 *切面厚度=(A+B)/2
左侧刻度数(A)
右侧刻度数(B)
切面厚度 (mm)*
误差值(mm)

4、影像高对比(空间)分辨率
允许值：可清楚分辨 5 lp/cm之区块 （如下图红框所示）

扫瞄条件：成人头部扫描模式，120 kV, 200 mA，切片厚度：3 mm
影像条件：W250/L35
结果： £正常 £不正常
5、剂量输出稳定性
允许值：基准值 ±10%
扫瞄条件：成人腹部扫描模式，120 kV, 200 mA，切片厚度：5 mm，扫描张数：20张，FOV:large, Start Loc: S40, End Loc: I55
剂量测量条件：增建(build up)厚度：7 mm
T = °C P = mmHg CTP =
Mrow (nC)
Mcorrect (nC)
1
2
3
mean
