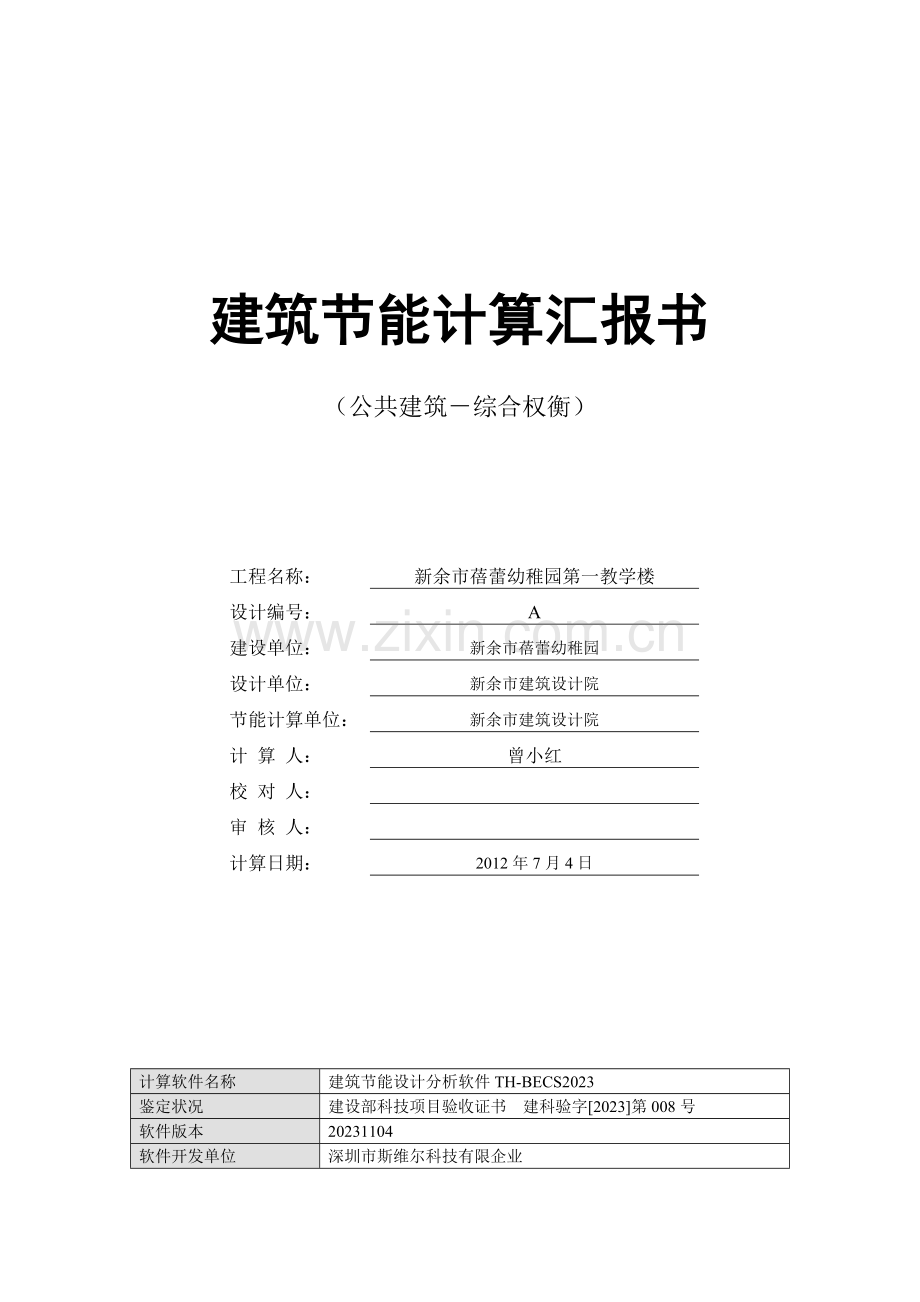

绿色建筑节能计算报告书.doc

建筑节能计算汇报书
（公共建筑－综合权衡）

工程名称：
新余市蓓蕾幼稚园第一教学楼
设计编号：
A
建设单位：
新余市蓓蕾幼稚园
设计单位：
新余市建筑设计院
节能计算单位：
新余市建筑设计院
计 算 人：
曾小红
校 对 人：

审 核 人：

计算日期：
2012年7月4日

计算软件名称
建筑节能设计分析软件TH-BECS2023
鉴定状况
建设部科技项目验收证书 建科验字[2023]第008号
软件版本
20231104
软件开发单位
深圳市斯维尔科技有限企业

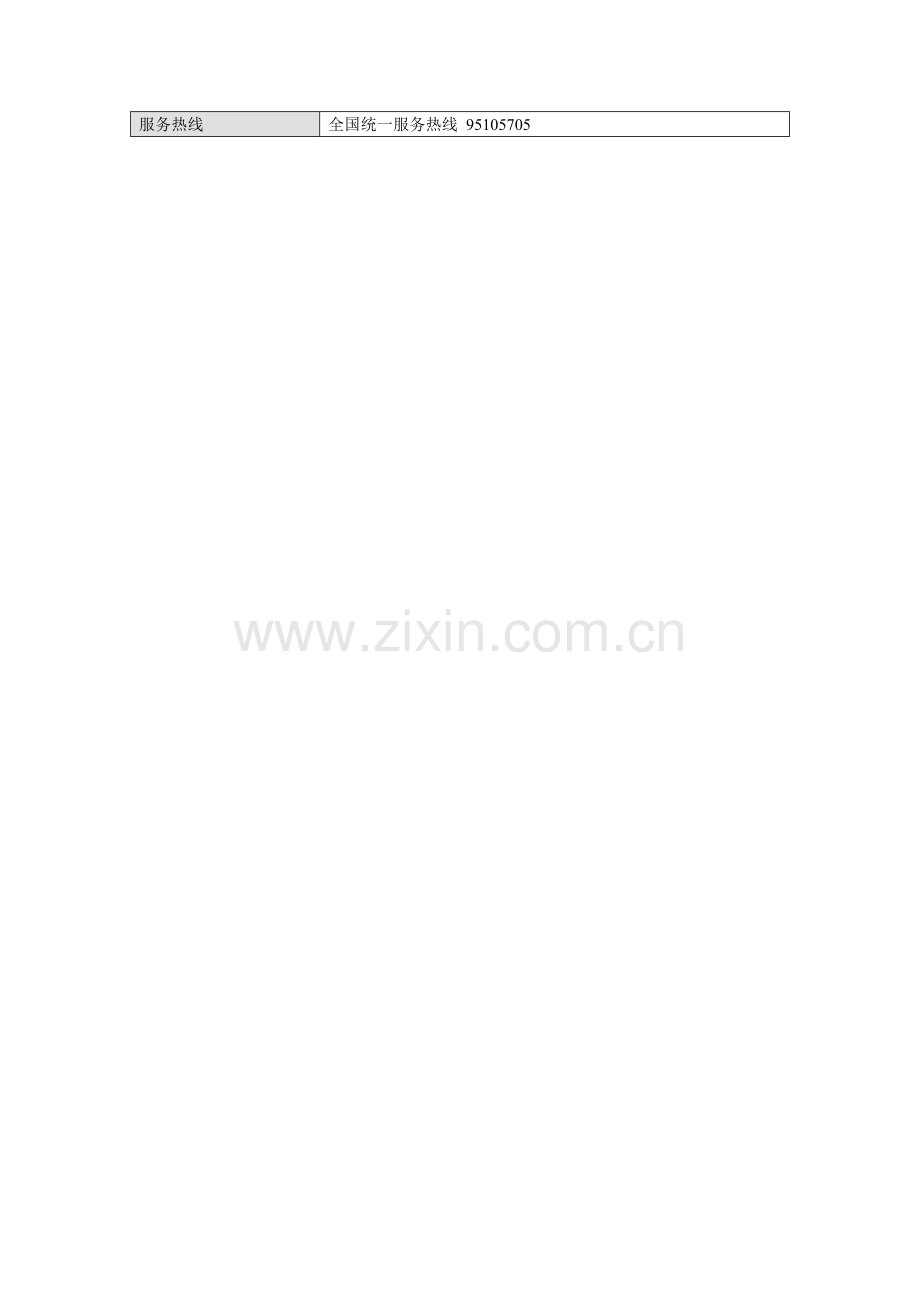

服务热线
全国统一服务热线 95105705
一、 建筑概况
地理位置
江西省-新余
工程名称
新余市蓓蕾幼稚园第一教学楼
建筑面积
地上1994㎡，地下0㎡
建筑高度
地上14.4 m，地下0.0 m
建筑层数
地上4层，地下0层
北向角度
90度
所属构造体系
框架
外墙太阳辐射吸取系数
0.75
屋顶太阳辐射吸取系数
0.75
二、 计算根据
1. 《公共建筑节能设计原则》(GB50189-2023)
2. 《民用建筑热工设计规范》(GB50176-93)
3. 《建筑外窗气密性能分级及检测措施》（GB/T7107-2023）
4. 《建筑幕墙物理性能分级》(GB/T15225-94)

三、 有关阐明
1、

四、 工程材料
材料名称
编
号
导热系数λ
蓄热系数S
密度ρ
比热容Cp
蒸汽渗透系数u
备注
W/(m.K)
W/(㎡.K)
Kg/m3
J/(Kg.K)
g/(m.h.kPa)
水泥砂浆
1
0.930
11.370
1800.0
1050.0
0.0210
来源：《民用建筑热工设计规范（GB50176-93）》
石灰砂浆
18
0.810
10.070
1600.0
1050.0
0.0443
来源：《民用建筑热工设计规范（GB50176-93）》
钢筋混凝土
4
1.740
17.200
2500.0
920.0
0.0158
来源：《民用建筑热工设计规范（GB50176-93）》
碎石、卵石混凝土(ρ=2300)
10
1.510
15.360
2300.0
920.0
0.0173
来源：《民用建筑热工设计规范（GB50176-93）》
加气混凝土、泡沫混凝土(ρ=700)
26
0.220
3.590
700.0
1050.0
0.0998
来源：《民用建筑热工设计规范（GB50176-93）》
（夏季）垂直空气间层（δ=10）
30
0.083
0.086
1.2
1005.0
0.0000
选此材料时厚度设定为10mm
沥青油毡、油毡纸
31
0.170
3.330
600.0
1470.0
0.0000
蒸汽渗透系数没有给出
烧结多孔砖墙
32
0.580
7.919
1400.0
1062.0
0.0000

AJ保温砂浆
33
0.070
1.590
300.0
1100.0
0.0000

抗裂砂浆（网格布）
34
0.930
11.370
1800.0
1050.0
0.0000

碎石、卵石混凝土(ρ=2300)
37
1.510
15.360
2300.0
920.0
0.0173
蒸汽渗透系数为测定值
细石混凝土（双向配筋）
41
1.740
17.200
2500.0
920.0
0.0158
蒸汽渗透系数为测定值
干硬性混合砂浆垫层
45
0.300
2.300
1200.0
202.1
0.0000

岩棉板(ρ=80-200)
47
0.045
0.748
140.0
1220.0
0.4880

五、 围护构造作法简要阐明
1. 屋顶构造（1）：岩棉板(ρ=80-200)＋钢筋砼屋面板（由外到内）
碎石、卵石混凝土(ρ=2300)（20mm）＋（夏季）垂直空气间层（δ=10）（400mm）＋水泥砂浆（20mm）＋沥青油毡、油毡纸（10mm）＋岩棉板(ρ=80-200)（80mm）＋加气混凝土、泡沫混凝土(ρ=700)（60mm）＋钢筋混凝土（100mm）＋水泥砂浆（20mm）

2. 外墙构造（1）：AJ保温砂浆+烧结多孔砖墙（由外到内）
抗裂砂浆（网格布）（4mm）＋AJ保温砂浆（60mm）＋烧结多孔砖墙（200mm）＋水泥砂浆（20mm）＋AJ保温砂浆（40mm）＋抗裂砂浆（网格布）（4mm）

3. 外墙构造（2）：AJ保温砂浆+钢筋砼240（由外到内）
抗裂砂浆（网格布）（4mm）＋AJ保温砂浆（60mm）＋钢筋混凝土（200mm）＋石灰砂浆（20mm）

4. 地面构造（1）：混凝土60
水泥砂浆（20mm）＋细石混凝土（双向配筋）（120mm）＋碎石、卵石混凝土(ρ=2300)（150mm）＋水泥砂浆（20mm）

5. 地面构造（2）：混凝土60
水泥砂浆（20mm）＋细石混凝土（双向配筋）（120mm）＋碎石、卵石混凝土(ρ=2300)（150mm）＋水泥砂浆（20mm）

6. 外窗构造（1）：5＋12A＋5高透低辐射玻璃
传热系数1.700W/m^2.K，自身遮阳系数0.640

六、 体型系数
外表面积
2295.36
建筑体积
7546.81
体型系数
0.30

七、 窗墙比
1、窗墙比
朝向
窗面积（㎡）
墙面积（㎡）
窗墙比
东向
14.04
272.16
0.05
西向
19.08
272.16
0.07
南向
195.98
546.00
0.36
北向
135.00
537.03
0.25
平均
364.10
1627.35
0.22

2、外窗表
朝向
编号
尺寸
楼层
数量
单个面积
合计面积
东向
14.04
C1824
1.80×2.40
2~3
2
4.32
8.64
C1830
1.80×3.00
1
1
5.40
5.40
西向
19.08
C1824
1.80×2.40
2~3
2
4.32
8.64
C1830
1.80×3.00
1
1
5.40
5.40
C2421
2.40×2.10
1
1
5.04
5.04
南向
195.98
C1024
0.96×2.40
1
1
2.30
2.30
C1424
1.41×2.40
1
1
3.37
3.37
C1824
1.80×2.40
1
4
4.32
17.28
C1830
1.80×3.00
2~3
6
5.40
32.40
C2621
2.63×2.10
3
1
5.51
5.51
C2625
2.63×2.10
2
1
5.51
5.51
C2721
2.70×2.10
2~3
16
5.67
90.72
C2724
2.70×2.40
1
6
6.48
38.88
北向
135.00
C0915
0.90×1.50
1
2
1.35
2.70
C1215
1.20×1.50
1~3
6
1.80
10.80
C1218
1.20×1.80
1
2
2.16
4.32
C1521
1.50×2.10
2~3
4
3.15
12.60
C1821
1.80×2.10
2~3
2
3.78
7.56
C1821
1.80×2.10
4
1
3.78
3.78
C2421
2.40×2.10
1
1
5.04
5.04
C2421
2.40×2.10
1~3
5
5.04
25.20
C3021
3.00×2.10
1~3
10
6.30
63.00

八、 天窗
（一）天窗屋顶比
无天窗

（二）天窗类型
原则根据：
原则规定：
结论：不需要
九、 屋顶构造
（一）屋顶有关构造
1.　岩棉板(ρ=80-200)＋钢筋砼屋面板
材料名称
（由外到内）
材料编号
序号
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
碎石、卵石混凝土(ρ=2300)
10
1
20
1.510
15.360
1.00
0.013
0.203
（夏季）垂直空气间层（δ=10）
30
2
400
0.083
0.086
1.00
4.819
0.414
水泥砂浆
1
3
20
0.930
11.370
1.00
0.022
0.245
沥青油毡、油毡纸
31
4
10
0.170
3.330
1.20
0.049
0.196
岩棉板(ρ=80-200)
47
5
80
0.045
0.748
1.00
1.778
1.330
加气混凝土、泡沫混凝土(ρ=700)
26
6
60
0.220
3.590
1.00
0.273
0.979
钢筋混凝土
4
7
100
1.740
17.200
1.00
0.057
0.989
水泥砂浆
1
8
20
0.930
11.370
1.00
0.022
0.245
各层之和∑

－
710
－
－
－
7.033
4.600
外表面太阳辐射吸取系数
0.75[默认]
传热系数K=1/(0.16+∑R)
0.14
（二）屋顶平均热工特性

构造名称
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸取系数
岩棉板(ρ=80-200)＋钢筋砼屋面板
601.76
1.000
0.14
4.60
0.75

十、 外墙构造
（一）外墙有关构造
1.　外墙：AJ保温砂浆+烧结多孔砖墙
材料名称
（由外到内）
材料编号
序号
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
抗裂砂浆（网格布）
34
1
4
0.930
11.370
1.00
0.004
0.049
AJ保温砂浆
33
2
60
0.070
1.590
1.15
0.745
1.363
烧结多孔砖墙
32
3
200
0.580
7.919
1.00
0.345
2.731
水泥砂浆
1
4
20
0.930
11.370
1.00
0.022
0.245
AJ保温砂浆
33
5
40
0.070
1.590
1.00
0.571
0.909
抗裂砂浆（网格布）
34
6
4
0.930
11.370
1.00
0.004
0.049
各层之和∑

－
328
－
－
－
1.692
5.344
外表面太阳辐射吸取系数
0.75[默认]
传热系数K=1/(0.16+∑R)
0.54
2.　梁柱：AJ保温砂浆+钢筋砼240
材料名称
（由外到内）
材料编号
序号
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
抗裂砂浆（网格布）
34
1
4
0.930
11.370
1.00
0.004
0.049
AJ保温砂浆
33
2
60
0.070
1.590
1.20
0.714
1.363
钢筋混凝土
4
3
200
1.740
17.200
1.00
0.115
1.977
石灰砂浆
18
4
20
0.810
10.070
1.00
0.025
0.249
各层之和∑

－
284
－
－
－
0.858
3.637
外表面太阳辐射吸取系数
0.75[默认]
传热系数K=1/(0.16+∑R)
0.98

（二）外墙平均热工特性

1.　东向
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸取系数
AJ保温砂浆+钢筋砼240
柱子
7.56
0.030
0.98
3.64
0.75
AJ保温砂浆+钢筋砼240
梁
10.60
0.041
0.98
3.64
0.75
AJ保温砂浆+烧结多孔砖墙
外墙
237.44
0.929
0.54
5.34
0.75
合计

255.60
1.000
0.57
5.22
0.75

2.　西向
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸取系数
AJ保温砂浆+钢筋砼240
梁
10.69
0.042
0.98
3.64
0.75
AJ保温砂浆+烧结多孔砖墙
外墙
239.87
0.948
0.54
5.34
0.75
AJ保温砂浆+钢筋砼240
柱子
2.52
0.010
0.98
3.64
0.75
合计

253.08
1.000
0.56
5.25
0.75
3.　南向
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸取系数
AJ保温砂浆+钢筋砼240
柱子
16.56
0.048
0.98
3.64
0.75
AJ保温砂浆+钢筋砼240
梁
14.47
0.042
0.98
3.64
0.75
AJ保温砂浆+烧结多孔砖墙
外墙
313.22
0.910
0.54
5.34
0.75
合计

344.26
1.000
0.58
5.19
0.75
4.　北向
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸取系数
AJ保温砂浆+钢筋砼240
梁
14.60
0.038
0.98
3.64
0.75
AJ保温砂浆+烧结多孔砖墙
外墙
363.40
0.935
0.54
5.34
0.75
AJ保温砂浆+钢筋砼240
柱子
10.80
0.028
0.98
3.64
0.75
合计

388.80
1.000
0.57
5.23
0.75
5.　总体
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸取系数
AJ保温砂浆+烧结多孔砖墙
外墙
1153.93
0.929
0.54
5.34
0.75
AJ保温砂浆+钢筋砼240
梁
50.36
0.041
0.98
3.64
0.75
AJ保温砂浆+钢筋砼240
柱子
37.44
0.030
0.98
3.64
0.75
合计

1241.74
1.000
0.57
5.22
0.75

十一、 挑空楼板构造
本工程无此项内容

十二、 地下墙构造
本工程无此项内容

十三、 地面构造
（一）地面有关构造
1.　混凝土60
材料名称
材料编号
序号
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
水泥砂浆
1
1
20
0.930
11.370
1.00
0.022
0.245
细石混凝土（双向配筋）
41
2
120
1.740
17.200
1.00
0.069
1.186
碎石、卵石混凝土(ρ=2300)
37
3
150
1.510
15.360
1.00
0.099
1.526
水泥砂浆
1
4
20
0.930
11.370
1.00
0.022
0.245
各层之和∑

－
310
－
－
－
0.211
3.201
导热阻R
0.211
2.　混凝土60
材料名称
材料编号
序号
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
水泥砂浆
1
1
20
0.930
11.370
1.00
0.022
0.245
细石混凝土（双向配筋）
41
2
120
1.740
17.200
1.00
0.069
1.186
碎石、卵石混凝土(ρ=2300)
37
3
150
1.510
15.360
1.00
0.099
1.526
水泥砂浆
1
4
20
0.930
11.370
1.00
0.022
0.245
各层之和∑

－
310
－
－
－
0.211
3.201
导热阻R
0.211

十四、 外窗热工
（一）外窗构造
序号
构造名称
构造编号
传热系数
自遮阳系数
可见光透射比
备注
1
5＋12A＋5高透低辐射玻璃
40
1.70
0.64
1.000
摘自《上海住宅建筑围护构造节能应用技术规程》DG/TJ08-206-2023
（二）外遮阳类型
1. 平板遮阳（外墙造型）

序号
编号
水平挑出
Ah (m)
距离上沿
Eh (m)
垂直挑出
Av (m)
距离边缘
Ev (m)
挡板高
Dh (m)
挡板透射
η*
1
平板遮阳0
0.000
0.000
0.300
0.120
0.000
0.000

（三）平均遮阳系数
1. 东向：
序号
门窗编号
楼层
数量
单个面积
总面积（m2）
构造编号
自遮阳系数
外遮阳编号
外遮阳系数
综合遮阳系数
1
C1824
2~3
2
4.320
8.640
40
0.640

1.000
0.640
2
C1830
1
1
5.400
5.400
40
0.640

1.000
0.640
朝向总面积(m2)
14.040
朝向综合遮阳系数
1.000
0.640

2. 西向：
序号
门窗编号
楼层
数量
单个面积
总面积（m2）
构造编号
自遮阳系数
外遮阳编号
外遮阳系数
综合遮阳系数
1
C1824
2~3
2
4.320
8.640
40
0.640

1.000
0.640
2
C1830
1
1
5.400
5.400
40
0.640

1.000
0.640
3
C2421
1
1
5.040
5.040
40
0.640

1.000
0.640
朝向总面积(m2)
19.080
朝向综合遮阳系数
1.000
0.640

3. 南向：
序号
门窗编号
楼层
数量
单个面积
总面积（m2）
构造编号
自遮阳系数
外遮阳编号
外遮阳系数
综合遮阳系数
1
C1024
1
1
2.304
2.304
40
0.640
平板遮阳0
0.810
0.519
2
C1424
1
1
3.374
3.374
40
0.640
平板遮阳0
0.859
0.550
3
C1824
1
4
4.320
17.280
40
0.640
平板遮阳0
0.885
0.567
4
C1830
2~3
6
5.400
32.400
40
0.640
平板遮阳0
0.885
0.567
5
C2621
3
1
5.513
5.513
40
0.640
平板遮阳0
0.918
0.587
6
C2625
2
1
5.512
5.512
40
0.640
平板遮阳0
0.918
0.587
7
C2721
2~3
16
5.670
90.720
40
0.640
平板遮阳0
0.920
0.589
8
C2724
1
6
6.480
38.880
40
0.640
平板遮阳0
0.920
0.589
朝向总面积(m2)
195.983
朝向综合遮阳系数
0.908
0.581

4. 北向：
序号
门窗编号
楼层
数量
单个面积
总面积（m2）
构造编号
自遮阳系数
外遮阳编号
外遮阳系数
综合遮阳系数
1
C0915
1
2
1.350
2.700
40
0.640
平板遮阳0
0.791
0.506
2
C1215
1~3
6
1.800
10.800
40
0.640
平板遮阳0
0.832
0.532
3
C1218
1
2
2.160
4.320
40
0.640
平板遮阳0
0.832
0.532
4
C1521
2~3
4
3.150
12.600
40
0.640
平板遮阳0
0.860
0.550
5
C1821
2~3
2
3.780
7.560
40
0.640
平板遮阳0
0.879
0.563
6
C1821
4
1
3.780
3.780
40
0.640

1.000
0.640
7
C2421
1
1
5.040
5.040
40
0.640

1.000
0.640
8
C2421
1~3
5
5.040
25.200
40
0.640
平板遮阳0
0.906
0.580
9
C3021
1~3
10
6.300
63.000
40
0.640
平板遮阳0
0.923
0.591
朝向总面积(m2)
135.000
朝向综合遮阳系数
0.904
0.578

5. 平均遮阳系数：

=0.586

朝向
面积
权重系数b
遮阳系数
东向
14.040
1.00
0.640
西向
19.080
1.00
0.640
南向
195.983
1.00
0.581
北向
135.000
1.00
0.578
整个建筑平均遮阳系数
0.586
（四）平均传热系数
1. 东向：
序号
门窗编号
楼层
数量
单个面积
总面积（m2）
构造编号
传热系数
1
C1824
2~3
2
4.320
8.640
40
1.700
2
C1830
1
1
5.400
5.400
40
1.700
朝向总面积(m2)
14.040
朝向平均传热系数
1.700

2. 西向：
序号
门窗编号
楼层
数量
单个面积
总面积（m2）
构造编号
传热系数
1
C1824
2~3
2
4.320
8.640
40
1.700
2
C1830
1
1
5.400
5.400
40
1.700
3
C2421
1
1
5.040
5.040
40
1.700
朝向总面积(m2)
19.080
朝向平均传热系数
1.700

3. 南向：
序号
门窗编号
楼层
数量
单个面积
总面积（m2）
构造编号
传热系数
1
C1024
1
1
2.304
2.304
40
1.700
2
C1424
1
1
3.374
3.374
40
1.700
3
C1824
1
4
4.320
17.280
40
1.700
4
C1830
2~3
6
5.400
32.400
40
1.700
5
C2621
3
1
5.513
5.513
40
1.700
6
C2625
2
1
5.512
5.512
40
1.700
7
C2721
2~3
16
5.670
90.720
40
1.700
8
C2724
1
6
6.480
38.880
40
1.700
朝向总面积(m2)
195.983
朝向平均传热系数
1.700

4. 北向：
序号
门窗编号
楼层
数量
单个面积
总面积（m2）
构造编号
传热系数
1
C0915
1
2
1.350
2.700
40
1.700
2
C1215
1~3
6
1.800
10.800
40
1.700
3
C1218
1
2
2.160
4.320
40
1.700
4
C1521
2~3
4
3.150
12.600
40
1.700
5
C1821
2~3
2
3.780
7.560
40
1.700
6
C1821
4
1
3.780
3.780
40
1.700
7
C2421
1
1
5.040
5.040
40
1.700
8
C2421
1~3
5
5.040
25.200
40
1.700
9
C3021
1~3
10
6.300
63.000
40
1.700
朝向总面积(m2)
135.000
朝向平均传热系数
1.700

（五）总体热工性能
朝向
面积
传热系数
遮阳系数
窗墙比
东向
14.04
1.70
0.64
0.05
西向
19.08
1.70
0.64
0.07
南向
195.98
1.70
0.58
0.36
北向
135.00
1.70
0.58
0.25
综合平均
364.10
1.70
0.59
0.22

十五、 可启动面积
楼层
房间编号
房间面积
门窗编号
门窗面积
启动比例
门窗类型
透光面积/房间面积
启动面积/房间面积
外窗启动比
幕墙启动比
结论
1
X010(最不利房间)
86.47
C1830
5.40
0.30
外窗
0.06
0.02
0.30
－
满足

原则根据
《原则1》第条
原则规定
外窗启动比≥30%
结论
满足

十六、 外窗气密性
最不利气密性等级
－
外窗气密性措施

原则根据
《原则1》第条，分级与检测措施《原则3》
原则规定
外窗气密性不应低于《原则3》旳4级
与否符合原则规定
－

十七、 幕墙气密性
最不利气密性等级
－
幕墙气密性措施

原则根据
《原则1》第条，分级与检测措施《原则4》
原则规定
幕墙气密性不应低于《原则4》旳3级
与否符合原则规定
－

十八、 综合权衡
1、计算条件

设计建筑
参照建筑
体形系数S
0.30
0.30
屋顶传热系数K [W/(m2·K)]
0.14
0.70
外墙（包括非透明幕墙）传热系数K [W/(m2·K)]
0.57
1.00
屋顶透明部分传热系数
K [W/(m2·K)]
－
－
屋顶透明部分遮阳系数
－
－
底面接触室外旳架空或外挑楼板传热系数K [W/(m2·K)]
－
－
地下墙热阻R[(m2·K)/W]
－
－
地面热阻R[(m2·K)/W]
0.21
1.20
外窗（包括透明幕墙）
朝向
窗墙比
传热
系数
遮阳
系数
窗墙比
传热
系数
遮阳
系数
东向
0.05
1.70
0.64
0.05
4.70
1.00
南向
0.36
1.70
0.58
0.36
3.00
0.50
西向
0.07
1.70
0.64
0.07
4.70
1.00
北向
0.25
1.70
0.58
0.25
3.50
1.00
室内参数和气象条件设置
按《公共建筑节能设计原则》附录B设置

2、计算成果

设计建筑
参照建筑
耗冷耗热量(kWh/㎡)
79.93
93.54
耗冷量(kWh/㎡)
45.13
54.27
耗热量(kWh/㎡)
34.81
39.27
原则根据
《原则1》第
原则规定
设计建筑旳能耗不不小于参照建筑旳能耗
结论
满足

十九、 结论
序号
检查项
结论
1
可启动面积
满足
2
外窗气密性
满足
3
幕墙气密性
满足
4
综合权衡
满足
结论
满足
