焊接工程图的表达方法
焊缝表达法

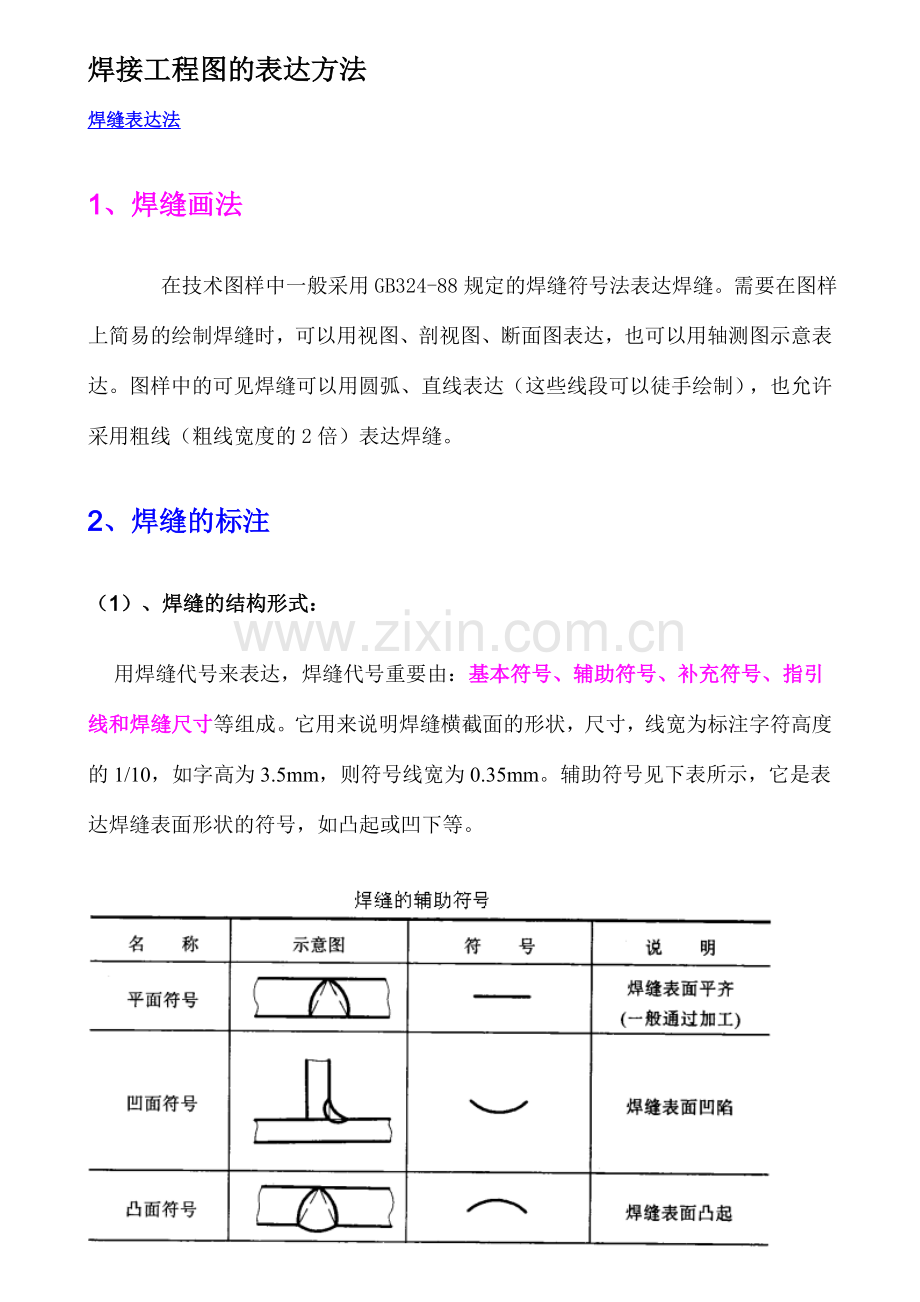

1、焊缝画法
    在技术图样中一般采用GB324-88规定的焊缝符号法表达焊缝。需要在图样上简易的绘制焊缝时，可以用视图、剖视图、断面图表达，也可以用轴测图示意表达。图样中的可见焊缝可以用圆弧、直线表达（这些线段可以徒手绘制），也允许采用粗线（粗线宽度的2倍）表达焊缝。
2、焊缝的标注
（1）、焊缝的结构形式：
    用焊缝代号来表达，焊缝代号重要由：基本符号、辅助符号、补充符号、指引线和焊缝尺寸等组成。它用来说明焊缝横截面的形状，尺寸，线宽为标注字符高度的1/10，如字高为3.5mm，则符号线宽为0.35mm。辅助符号见下表所示，它是表达焊缝表面形状的符号，如凸起或凹下等。

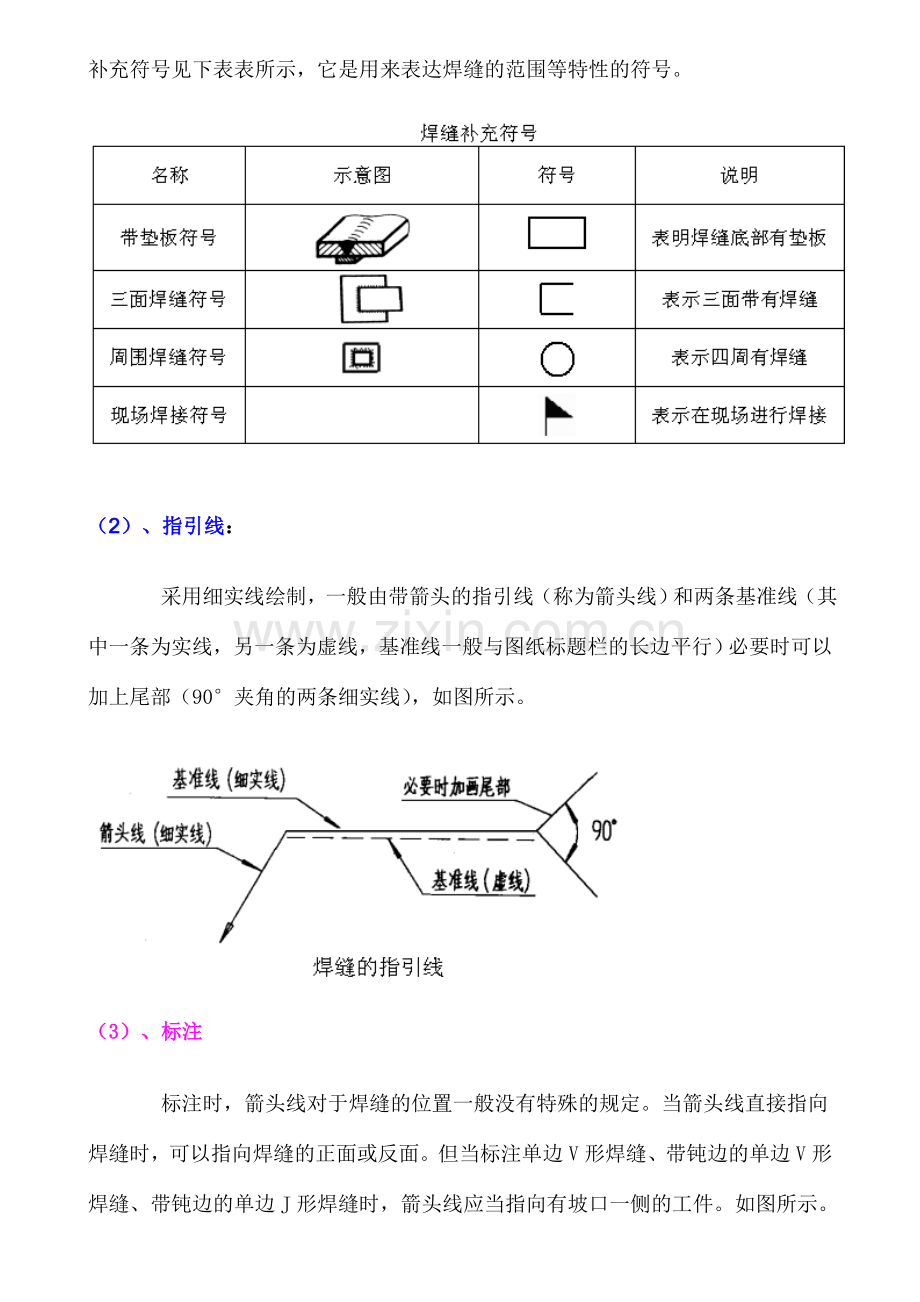

补充符号见下表表所示，它是用来表达焊缝的范围等特性的符号。

（2）、指引线：
    采用细实线绘制，一般由带箭头的指引线（称为箭头线）和两条基准线（其中一条为实线，另一条为虚线，基准线一般与图纸标题栏的长边平行）必要时可以加上尾部（90°夹角的两条细实线），如图所示。

（3）、标注
    标注时，箭头线对于焊缝的位置一般没有特殊的规定。当箭头线直接指向焊缝时，可以指向焊缝的正面或反面。但当标注单边V形焊缝、带钝边的单边V形焊缝、带钝边的单边J形焊缝时，箭头线应当指向有坡口一侧的工件。如图所示。

（4）、基准线的虚线也可以画在基准线实线的上方，如上图c所示V型焊缝在视图中不可见的一侧，标在上下都同样，一定是符号中有虚线的一侧。
（5）、当箭头线直接指向焊缝时，基本符号应标注在实线侧，如上图中的U形焊缝符号和下图中的角焊缝符号。当箭头线指向焊缝的另一侧时，基本符号应标注在基准线的虚线侧，如上图c中的V形焊缝的标注以及下图中下方的角焊缝。

（6）、标注对称焊缝和双面焊缝时，基准线中的虚线可省略。如下图所示。
（7）、在不致引起误解的情况下，当箭头线指向焊缝，而另一侧又无焊缝规定期，允许省略基准线的虚线。

（8）、焊缝尺寸符号
    焊缝尺寸符号为：

    其中的字母代号含义为：

    其中P为钝边高度，H为坡口深度(图a)；K为焊角高度(图f)；h为焊缝的余高（图e）；S为焊缝有效高度(图h)；R为U形焊缝的根部直径；c为焊缝宽度(图h)；d为熔核直径（图g）；α为坡口角度、β为坡口面角度（图c）；b为根部间隙（图d）；n为相同焊缝数量、l为焊缝长度、e为焊缝间隙长度（图e）。
    在焊缝基本符号的左侧标注焊缝横截面上的尺寸，如钝边高度P、坡口深度H，焊角高度K等。假如焊缝的左侧没有任何标注又无其它说明时，说明对接焊缝要完全焊透。
    在焊缝基本符号的右侧，标注焊缝长度方向的尺寸，如焊缝段数n、焊缝长度l、焊缝间隙e。假如基本符号右侧无任何标注又无其它说明时，表白焊缝在整个工件长度方向上是连续的。
    在焊缝基本符号的上侧或下侧，标注坡口角度α；坡口面角度β和根部间隙b。
在指引线的尾部表注相同焊缝的数量N和焊接方法。

下图为焊缝符号说明：

焊接装配图
焊接装配图是一种不可拆卸的装配，许多大型的设备都采用这种装配方法。小型的钢制家具也多采用这种方法。
    焊接装配图与一般的装配图编号、明细表、视图等表达方法相同，不同的是有些简朴的焊接装配图直接标注所有装配件的具体尺寸，不再设计每一个小的零件结构，装配图充当了零件图的功能。当然也可以完全安装装配图、零件图的规定进行设计。下图为一个焊接装配图。

上图所示的支架为一焊接组合件（简称焊合件）。剖视图的焊接符号说明，竖板（件2）与底板（件1）之间采用焊角尺寸为10mm的对称角焊缝焊接，这样的焊缝共有2处（竖板有2件，左右各有两条焊缝）。焊缝的右侧无任何标注和其它说明，意味着焊缝在竖板（件2）的全长上是连续的。
    左视图中的焊接符号说明，扁钢（件3）与支架左侧竖板也采用焊接，此处焊接在现场装配焊接，选用焊角尺寸为6mm的单面角焊缝，进行三面焊接。三面焊缝的开口方向与焊缝的实际方向相一致，表白扁钢（件3）与销轴（件4）之间没有焊缝。
    技术规定的第一条注明图样中的焊接方法均采用手工电弧焊接。
