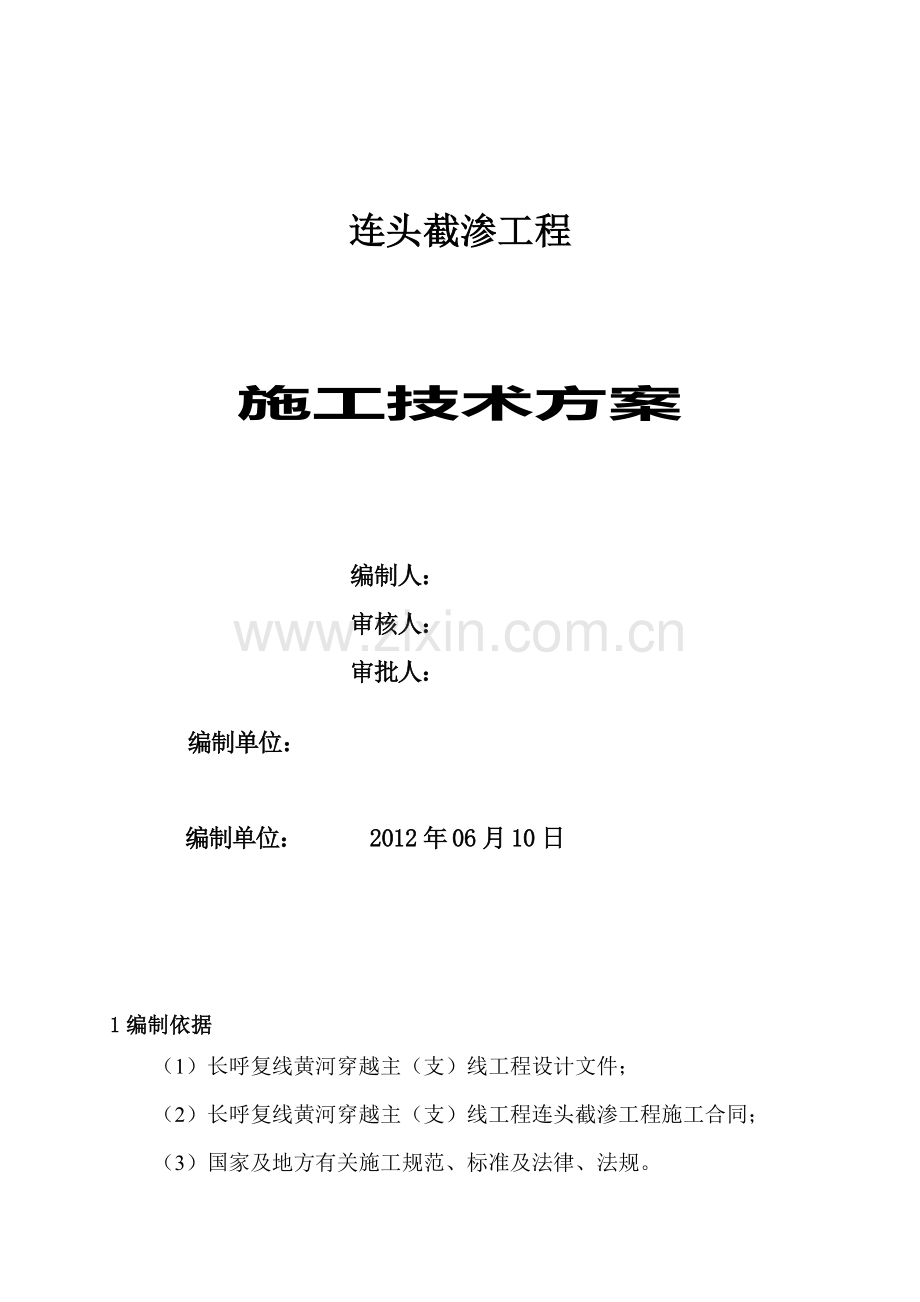

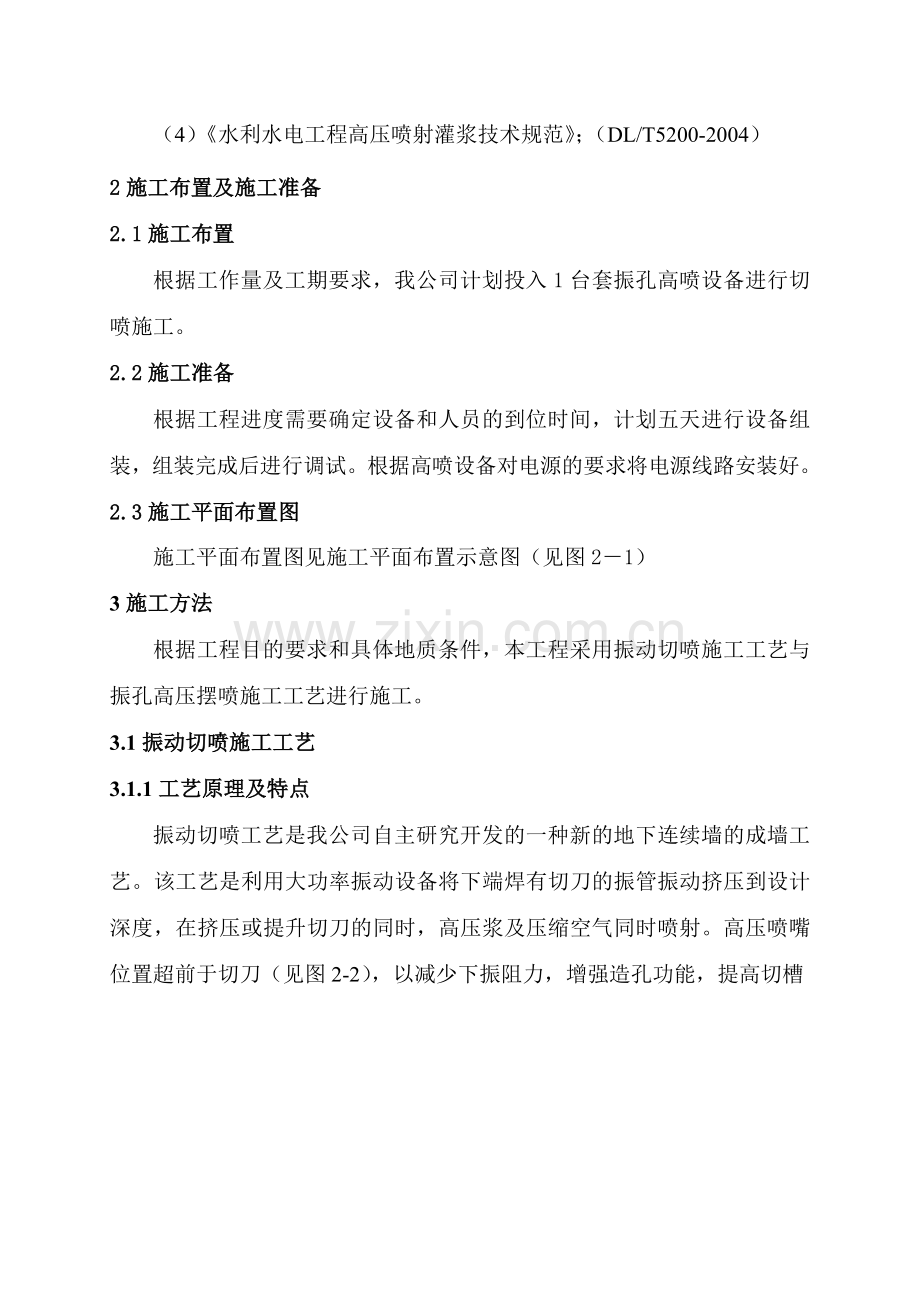

连头截渗工程施工技术方案编制人： 审核人： 审批人： 编制单位：编制单位： 2012年06月10日1编制依据（1）长呼复线黄河穿越主（支）线工程设计文件；（2）长呼复线黄河穿越主（支）线工程连头截渗工程施工合同；（3）国家及地方有关施工规范、标准及法律、法规。（4）水利水电工程高压喷射灌浆技术规范；（DL/T5200-2004）2施工布置及施工准备2.1施工布置根据工作量及工期要求，我公司计划投入1台套振孔高喷设备进行切喷施工。2.2施工准备根据工程进度需要确定设备和人员的到位时间，计划五天进行设备组装，组装完成后进行调试。根据高喷设备对电源的要求将电源线路安装好。2.3施工平面布置图 施工平面布置图见施工平面布置示意图（见图21）3施工方法根据工程目的要求和具体地质条件，本工程采用振动切喷施工工艺与振孔高压摆喷施工工艺进行施工。3.1振动切喷施工工艺3.1.1工艺原理及特点 振动切喷工艺是我公司自主研究开发的一种新的地下连续墙的成墙工艺。该工艺是利用大功率振动设备将下端焊有切刀的振管振动挤压到设计深度，在挤压或提升切刀的同时，高压浆及压缩空气同时喷射。高压喷嘴位置超前于切刀（见图2-2），以减少下振阻力，增强造孔功能，提高切槽图21 施工平面布置示意图切喷施工轴线管道交叉处开挖基坑发电机组施工道路切喷机浆站及水泥平台 效率。切刀上焊有副刀，起导正和保证各槽段相互搭接。在副刀和高压浆切割的双重保护下，形成连续完整的地下截渗墙体。3.1.2施工工序及工艺流程a施工工序施工程序为：切喷施工工序：为切喷机定位调整切具的垂直度给低压浆、气地面试喷振动切槽到设计深度给高压浆、气提升喷射灌浆到设计高程切槽结束，提出切刀切槽机移位。b工艺分解图 振动切喷工艺分解图见下图（22）图2-2 振动切喷施工工艺分解图c施工程序见图 施工程序见下图（23）试验提供浆液配比提出措施处理下一施工流程提升成墙振动切喷施工放样切喷机就位地面试喷风浆制浆，供风浆报监理工程师批准合格不合格图2-3 振动切喷施工工艺流程图3.1.3采用的技术标准和主要施工参数 a 振动切喷防渗墙指标： 1）成墙厚度:1315cm； 2）墙体抗压强度：2Mpa 3）渗透系数：110-5cm/s； b 施工主要技术参数为：切 距： 0.8m孔 斜 率： 1孔 深： 按设计要求提升速度： 2.5m/min浆 压： 2530MPa浆 量： 7580L/min气 压： 0.30.6Mpa风 量： 1.02.4m3/min浆液比重： 1.401.50g/cm33.1.4施工过程中特殊过程中应重点控制的工序、关键部位及采用的措施 a 施工过程中过程中应重点控制的工序、关键部位 1）槽孔定位：由测量技术人员负责孔位放样，并作好标记及编号。 2）调整切喷机的水平和振管的垂直。 3）振动下切：切刀对准孔位后，先送浆液，然后启动振动锤，根据地层的密度变化，慢慢下切，同时防止振管在下切过程中产生弯曲，切入深度按设计深度执行。铲型切刀挤压切入地层，形成一定长度和宽度的深槽，利用水泥浆液进行护壁。 4）上提注浆：当铲型切刀切入到设计深度后，利用高压设备形成高速浆射流对槽壁土体进行冲切，在保证水泥浆液满槽的前提下，即可均匀提升并高压喷射水泥浆。提升过程中，在压缩空气的作用下，冲切下来的砂土体同喷射的水泥浆进行充分搅拌混合，形成塑性浆充填到切刀和高压浆形成的槽间。如此边提升、冲切，边搅拌、充填形成防渗板墙。提升速度和注浆量相适应，施工中要求提速2.5m/min。 5）水泥浆配制：要保证加水量和加入的水泥量相适应，并定时测定水泥浆密度，以检测配比的准确性。 6）切完第1槽段，切第2槽段，相邻槽段间保持一定的重复搭接段，如此重复在切刀侧翼的重复搭接和高速浆射流的2次冲切造墙作用下便形成一道连续的防渗板墙。 b 采用的措施 1）槽孔的定位：由施工技术人员进行放样，做好标记和编号。施工中操作人员准确定位，定位误差5cm。操作者检查确认合格后，方可进入下道工序。 2）槽孔斜：在振孔前利用水平尺（或铅锤）调整高喷管垂直度，确保气泡居中（或铅锤在圆环内）。经过两次检测以后，即满足切喷机的水平和振管的垂直。 3）提升速度：按照技术参数自下而上按规定速度提升地面。 3）浆压：按照设计参数执行，经常核对，保持浆压平稳。 4）浆液配制与使用 （1）制浆用水泥为强度32.5级硅酸盐水泥；高喷浆液比重在1.401.50g/cm3之间。 （2）现场制浆各种原材料计量采用重量法或体积法，控制其误差小于5%。 （3）浆液的搅拌时间，使用高速搅拌机不小于30S，搅拌后时间超过4h的浆液不得使用。（4）浆液在过筛后使用，并定时检测其密度。 5）详细记录槽孔、孔深、地层变化等特殊情况及其处理措施。 6）切喷灌浆结束后，利用水泥浆及时回灌，直到要、槽孔口浆面不下降为止。 7）施工过程中准确记录切喷灌浆的各项参数、浆液材料利用量、异常现象及处理情况，检查各项施工参数是否符合既定设计参数。 8）浆量、浆压、风压、风量等其它切喷参数，用专职记录员观测记录。经常检查、准确判断切刀、浆嘴、气嘴完好状态，出现介质流异常现象立即处理。3.1.5特殊情况处理 1）施工中遇到穿越的管子时，应准确确定管子的部位和深度，在穿越的管子周围上、下、左、右各1m做为我施工保护层，不进行截渗处理。并在此部位左右施工槽孔减弱喷射压力进行施工。 2）施工中出现个别孔段不同程度的漏浆现象时，应采取停止切槽进行补灌，漏浆量大的槽段，采取加大水泥浆密度或填加细沙等措施，以保证成墙质量。3.2振孔高压摆喷施工工艺3.2.1工艺原理及特点 该工艺是利用大功率振动器将高喷管直接振至预定深度，使造孔和下管一次完成，充分利用高压浆流近喷嘴的高能区切割地层，从而实现造孔、下管、高喷灌浆一次性完成的一种新工艺。其特点是施工不用分序实现重复切割地层，具有高效率、地层适应性强，成墙质量好，节省材料等特点。3.2.2施工工序及工艺流程a施工工序施工程序为：施工准备确定孔位高喷机就位调整喷管垂直度供浆、供气地面试喷振动成孔至设计深度摆动提升喷射至设计高程灌浆结束提出喷管进入下一流程。b工艺分解图 振孔高压摆喷工艺分解图见下图24图24 振孔高压摆喷工艺分解图3.2.3施工技术参数高压摆喷防渗墙工程施工技术参数为：孔 距：1.00m孔位偏差：5cm孔 斜 率：1提升速度：2030cm/min摆动角度：30摆动速度：1625次/min浆 压：3035MPa浆 量：7080L/min气 压：0.60.8MPa气 量：0.81.2m3/min浆液密度：1.401.50g/cm33.2.4施工过程控制 a、施工过程中过程中应重点控制的工序、关键部位 1）孔斜：在振孔前利用水平尺（或铅锤）调整高喷管垂直度，确保气泡居中（或铅锤在圆环内）。经过两次检测以后，即满足高喷灌浆施工的偏斜控制要求。 2）提升速度：按照技术参数自下而上按规定速度提升到即定防渗墙顶高程后，调低高喷参数并快速提升到地面。 3）浆压：按照设计参数执行，经常核对，保持浆压平稳。 4）浆液配制与使用 （1）制浆用水泥为本地水泥，强度等级为32.5级；高喷浆液比重在1.401.45g/cm3之间。 （2）现场制浆密度检查采用比重计检验。 （3）浆液的搅拌时间，使用高速搅拌机不小于30S，搅拌后时间超过4h的浆液不得使用。 （4）浆液在过筛后使用，并定时检测其密度。 b 采用的措施 1）孔的定位：由施工技术人员根据施工方案进行放样，做好标记和编号。施工中操作人员准确定位，定位误差5cm。操作者检查确认合格后，方可进入下道工序。 2）高喷机就位时，由操作人员用水平尺（或铅锤）校准振孔高喷机垂直度，并经检查满足要求后,稳定振孔高喷机。 3）成孔前，进行地面试喷，各项技术指标达到要求后，调低浆压力后将高喷管下振至孔底。 4）高喷头下振至设计孔深后，将浆、气参数调到设计值，待浆液返出孔口后，按技术参数进行高喷灌浆。 5）为确保防渗墙底线进入设计地层并嵌接良好，在振孔过程中详细观察机械的振动状况，进入设计地层后终孔。 6）详细记录孔号、孔深、地层变化等特殊情况及其处理措施。 7）提升喷射注浆：按照设计参数自下而上按规定速度提升到即定防渗墙顶高程后，调低高喷参数并快速提升到地面。 8）当提升喷灌过程中出现压力骤升或突降、孔口回浆浓度或回浆量异常时，必须查明原因，及时处理。 9）高喷灌浆结束后，利用回浆或水泥浆及时回灌，直到孔口浆面不下降为止。 10）施工过程中准确记录高喷灌浆的各项参数、浆液材料利用量、异常现象及处理情况，检查各项施工参数是否符合既定设计参数。 11）浆量、浆压、风压、风量等其它高喷参数，用专职记录员观测记录。 12）高喷灌浆施工过程中经常观察回浆情况，采取措施保证孔内浆液上返畅通，避免造成地层劈裂和地面抬动。 13）经常检查、准确判断浆嘴、气嘴完好状态，出现介质流异常现象立即处理。3.2.5特殊情况处理 1）高喷灌浆原则上全孔连续作业，施工有间断的孔段，需进行复喷，搭接长度不小于0.5m，复喷工作在技术人员指导下进行。2）高喷灌浆过程中，若孔内发生严重漏浆，可采取以下措施处理： （1）孔口不返浆时，立即停止提升；孔口少量返浆时，降低提升速度。（2）降低喷射压力、流量，进行原位灌浆。（3）在浆液中掺入速凝剂。（4）加大浆液密度或灌注水泥砂浆、水泥黏土浆等。（5）向孔内填入砂、土等堵漏材料。3）在进浆正常的情况下，若孔口回浆密度变小、回浆量增大，应降低气压并加大进浆液密度或进浆量。4 施工项目工作内容 黄河定向钻穿越在河道内管线连头共计4处，其中：主线2处、支线2处。 切喷截渗墙施工拟定工作量参见下表。切喷截渗墙施工拟定工作量序号连头坑位置截渗墙尺寸(m)(长*宽*深)截渗墙工作量(m2)备 注1主线北岸72*30*1020402主线南岸110*22*821123支线北岸42*24*810564支线南岸72*24*81536合 计6744其具体工作量截渗墙尺寸(长、宽、深)，由现场根据穿越管深度再行确定。4 施工组织与设备配备主 要 机 械 设 备 表序号机械设备名称规格型号单 位数 量状 况备 注1振动切喷机DY60台12立式高速搅拌机DLJ-300台13低速搅拌筒1000L台14高压注浆泵XPB-90B型台25空压机W5.5/12台16柴油发电机组200kW台17柴油发电机组150kW台18全站仪台19潜水泵台210污水泵3吋台211电焊机台112气割设备套113汽车辆114微机P4笔记本台15 质量检查 施工过程我公司严格施工质量体系进行施工质量检验，具体检验内容为（1）技术参数检查施工实行每班12小时二班连续作业，每班设一名专职质量检查员，负责对本班施工过程中的每道工序、每一环节的施工参数进行全面检查与控制，不符合技术要求的及时纠正，同时作好记录，并采取谁施工谁负责的岗位责任制进行全方位的质量控制。（2）水泥浆配比检查搅拌站班长每喷注浆2040分钟检查一次浆液配比、密度及浆液注入量，并如实填写记录，质量检查员对浆液质量进行定期抽查。（3）墙体质量检查 切喷工程结束后，现场开挖基坑检查，检查墙体是否满足质量要求。6质量目标与保证措施6.1质量目标本工程的质量目标：严格按施工技术参数进行施工，整体工程满足要求。6.2质量保证措施 （1）严格执行国家及地方有关施工规范、标准的技术要求。 （2）建立以项目经理负责制的质量保证体系和健全的质检机构。项目部设质检部，质检部设专职质检员，专职质检员现场值班。由技术负责人、质检部长全面负责现场施工质量的管理、检验及控制。 （3）严格执行工程质量“三检制”，在施工全过程中，对各道生产工序及工序产品由班组初检，初检合格由现场质检员复检，复检合格后由质检部会同监理工程师进行终检。层层把关，做到每一工序质量不达标不验收。 （4）严格控制关键工序的质量情况，确保施工全过程始终处于有效控制状态，以预防不合格品的产生。 （5）工程开工前，由项目技术负责人主持进行施工图纸和技术要求的阅读、会审，并向施工人员进行技术交底。 （6）针对本工程技术要求，开工前对有关的管理人员和操作工人进行专门培训，做到持证上岗。 （7）加强质量教育，强化质量意识。实行“质量奖惩制度”。 （8）实行严格的质量监督管理制度，发现有违反规程、规范和质量问题时，现场质检员当场制止和纠正，并报告项目技术负责人。 （9）严格按工艺参数进行施工。7安全、环保及文明施工7.1安全保证措施 （1）建立项目安全管理机构，制定并落实安全责任制，贯彻“安全第一，预防为主”生产方针，创造人人懂安全、讲安全、保安全的施工环境。 （2）制定有效的安全措施，全面负责施工安全管理、检查和控制。各生产机组和部门设兼职安全员，监督相关岗位的安全技术操作规程和岗位安全责任制的落实。 （3）坚持开展安全生产宣传教育活动，定期检查安全设施配置情况和安全目标的实现情况，实行安全奖惩办法。 （4）施工现场和辅助作业区，按有关法规、制度和规定配备必须的劳保用具、消防灭火器材、信号与标志、接地避雷、防触电装置和充足的照明措施。7.2环境保护及文明施工（1）积极与业主及地方政府等各有关方面建立良好的合作关系，密切配合，精心施工，创优质工程。（2）生活基地标志鲜明、清洁整齐、卫生良好，工地施工区旗帜招展、秩序井然、员工精神焕发、施工队伍在施工中展开“创优工程，安全生产，文明施工”大竞赛，向当地人民展示我公司良好的企业形象。（3）现场安全标语、操作规程等悬挂物布置整齐、美观，施工结束后及时清理现场，恢复现场原貌，做到了文明施工。（4）对生活区和施工现场垃圾及时清理并进行有效处理。8、施工记录表 （1）振动切喷灌浆施工记录表 （2）振动切喷灌浆制供浆记录表 （3）振孔摆喷灌浆施工记录表 （4）振孔高喷灌浆制供浆记录表合同管理制度1 范围本标准规定了龙腾公司合同管理工作的管理机构、职责、合同的授权委托、洽谈、承办、会签、订阅、履行和变更、终止及争议处理和合同管理的处罚、奖励；本标准适用于龙腾公司项目建设期间的各类合同管理工作，厂内各类合同的管理，厂内所属各具法人资格的部门，参照本标准执行。2 规范性引用中华人民共和国合同法龙腾公司合同管理办法3 定义、符号、缩略语无4 职责4.1 总经理：龙腾公司经营管理的法定代表人。负责对厂内各类合同管理工作实行统一领导。以法人代表名义或授权委托他人签订各类合法合同，并对电厂负责。4.2 工程部：是发电厂建设施工安装等工程合同签订管理部门；负责签订管理基建、安装、人工技术的工程合同。4.3 经营部：是合同签订管理部门，负责管理设备、材料、物资的订购合同。4.5 合同管理部门履行以下职责：4.5.1 建立健全合同管理办法并逐步完善规范；4.5.2 参与合同的洽谈、起草、审查、签约、变更、解除以及合同的签证、公证、调解、诉讼等活动，全程跟踪和检查合同的履行质量；4.5.3 审查、登记合同对方单位代表资格及单位资质，包括营业执照、经营范围、技术装备、信誉、越区域经营许可等证件及履约能力（必要时要求对方提供担保），检查合同的履行情况；4.5.4 保管法人代表授权委托书、合同专用章，并按编号归口使用；4.5.5 建立合同管理台帐，对合同文本资料进行编号统计管理；4.5.6 组织对法规、制度的学习和贯彻执行，定期向有关领导和部门报告工作；4.5.7 在总经理领导下，做好合同管理的其他工作，4.6 工程技术部：专职合同管理员及材料、燃料供应部兼职合同管理员履行以下职责：4.6.1 在主任领导下，做好本部门负责的各项合同的管理工作，负责保管“法人授权委托书”；4.6.2 签订合同时，检查对方的有关证件，对合同文本内容依照法规进行检查，检查合同标的数量、金额、日期、地点、质量要求、安全责任、违约责任是否明确，并提出补充及修改意见。重大问题应及时向有关领导报告，提出解决方案；4.6.3 对专业对口的合同统一编号、登记、建立台帐，分类整理归档。对合同承办部门提供相关法规咨询和日常协作服务工作；4.6.4 工程技术部专职合同管理员负责收集整理各类合同，建立合同统计台帐，并负责
