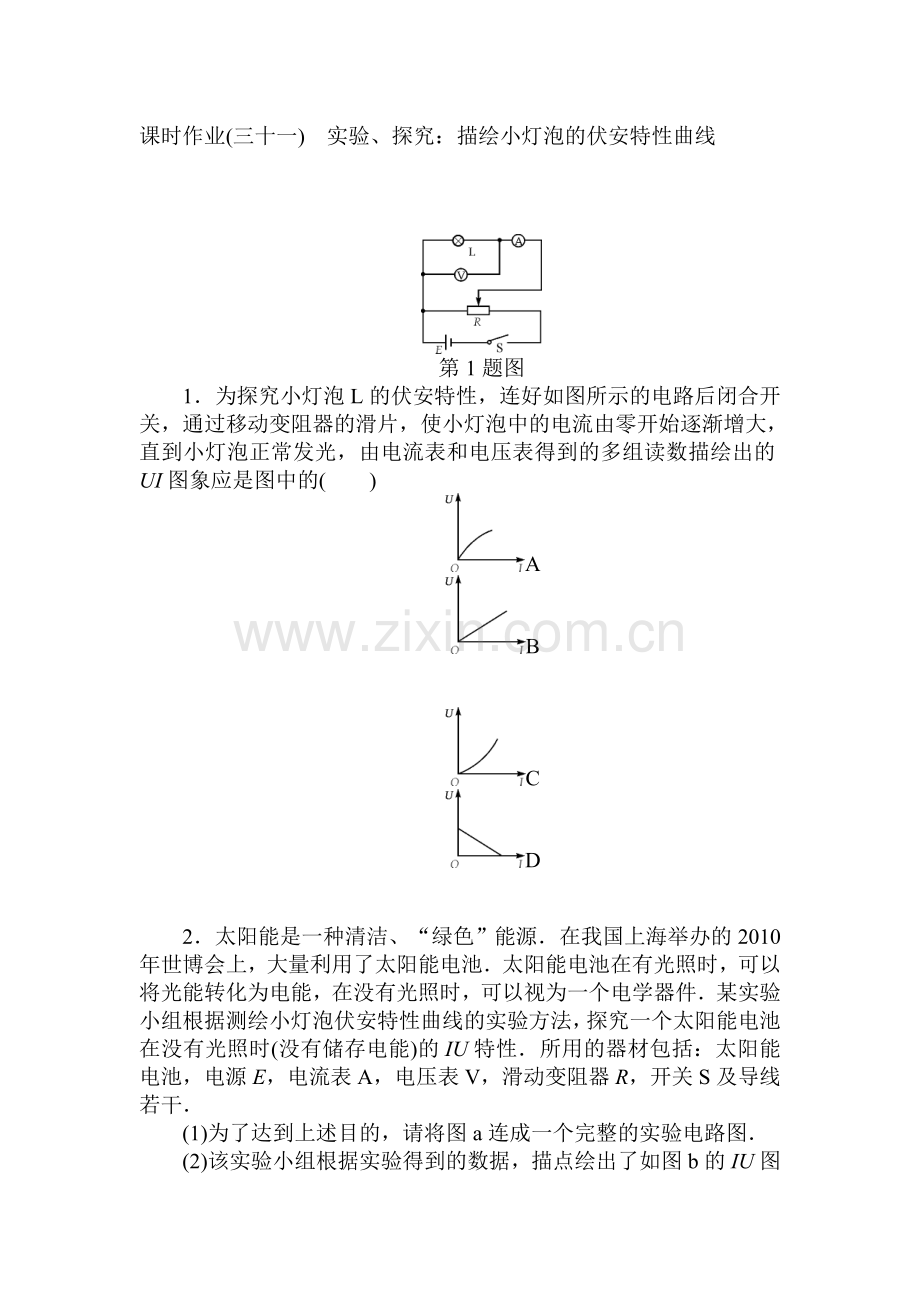

课时作业(三十一)　实验、探究：描绘小灯泡的伏安特性曲线

第1题图
1．为探究小灯泡L的伏安特性，连好如图所示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光，由电流表和电压表得到的多组读数描绘出的UI图象应是图中的(　　)
A
B

C
D

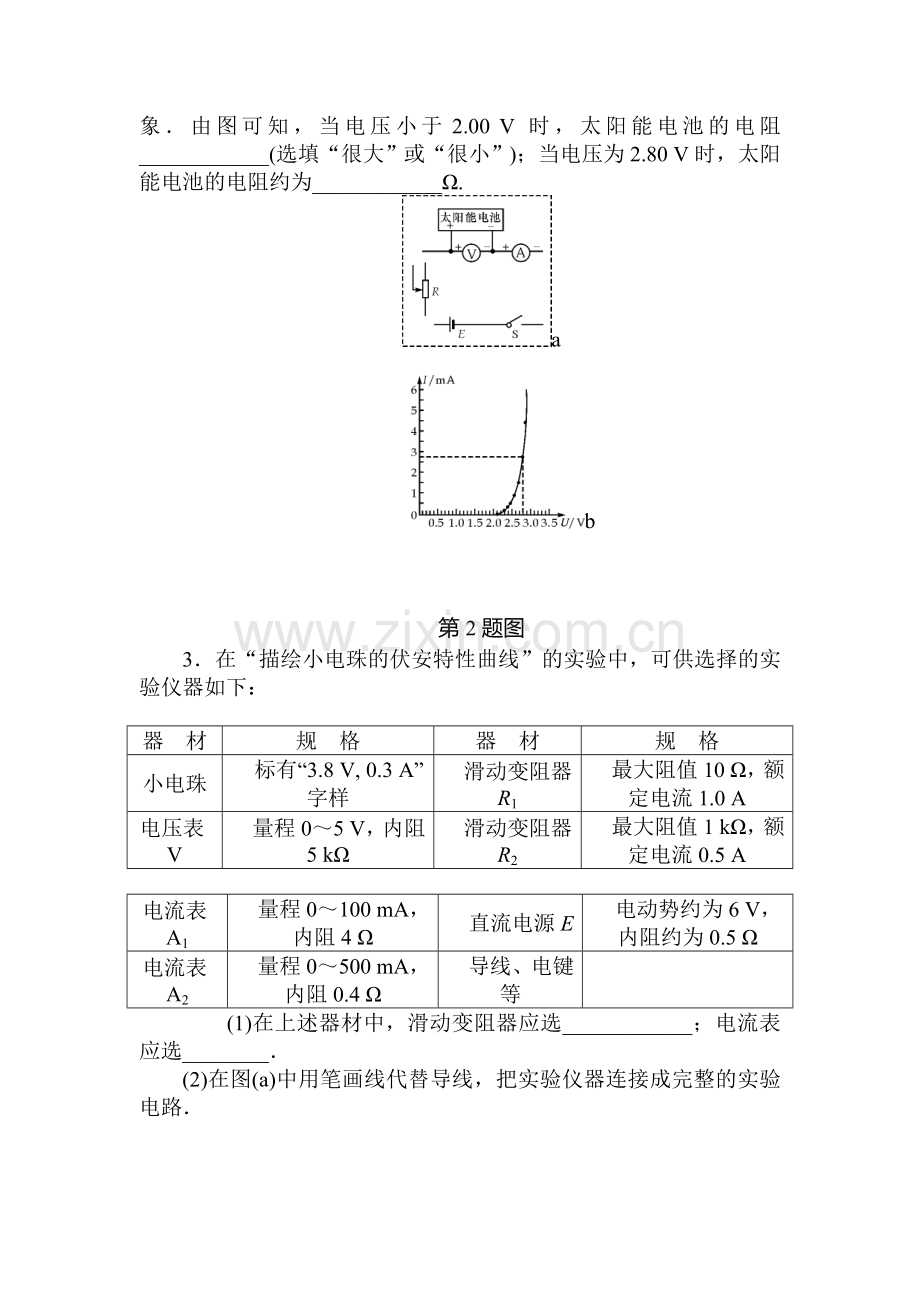

2．太阳能是一种清洁、“绿色”能源．在我国上海举办的2010年世博会上，大量利用了太阳能电池．太阳能电池在有光照时，可以将光能转化为电能，在没有光照时，可以视为一个电学器件．某实验小组根据测绘小灯泡伏安特性曲线的实验方法，探究一个太阳能电池在没有光照时(没有储存电能)的IU特性．所用的器材包括：太阳能电池，电源E，电流表A，电压表V，滑动变阻器R，开关S及导线若干．
(1)为了达到上述目的，请将图a连成一个完整的实验电路图．
(2)该实验小组根据实验得到的数据，描点绘出了如图b的IU图象．由图可知，当电压小于2.00 V时，太阳能电池的电阻____________(选填“很大”或“很小”)；当电压为2.80 V时，太阳能电池的电阻约为____________Ω.
a

　　b

第2题图
3．在“描绘小电珠的伏安特性曲线”的实验中，可供选择的实验仪器如下：

器　材
规　格
器　材
规　格
小电珠
　标有“3.8 V, 0.3 A”字样
　滑动变阻器R1
　最大阻值10 Ω，额定电流1.0 A
电压表V
　量程0～5 V，内阻5 kΩ
　滑动变阻器R2
　最大阻值1 kΩ，额定电流0.5 A

电流表A1
　量程0～100 mA，内阻4 Ω
　直流电源E
　电动势约为6 V，内阻约为0.5 Ω
电流表A2
　量程0～500 mA，内阻0.4 Ω
　导线、电键等

　　(1)在上述器材中，滑动变阻器应选____________；电流表应选________．
(2)在图(a)中用笔画线代替导线，把实验仪器连接成完整的实验电路．

第3题图(a)

(3)利用实验中得到的实验数据在IU坐标系中，描绘出了图(b)所示的小电珠的伏安特性曲线．根据此图给出的信息，可以判断出图中正确的是(图中P为小电珠功率)________________________．

第3题图(b)

4．有一个小灯泡上标有“4V　2W”的字样，现在要用伏安法描绘这个灯泡的U－I图线，有下列器材供选用；
A．电压表(0～5V，内阻10kΩ)
B．电压表(0～10V，内阻20kΩ)
C．电流表(0～0.3A ，内阻1Ω)
D．电流表(0～0.6A，内阻0.4Ω)
E．滑动变阻器(5Ω ,10A)
F．滑动变阻器(500Ω ,0.2A)
(1)实验中电压表应选用____________，电流表应选用____________. (用序号字母表示)
(2)为 使实验误差尽量减小，要求电压表从零开 始变化且多取几组数据，滑动变阻器应选用____________(用序号字母表示)．
(3)请在方框内画出满足实验要求的电路图，并把图中所示的实验器材用实线连接成相应的实物电路图．

第4题图
5．在探究小灯泡特性的实验中，器材如下： 标有“2 V, 0.8 W”的小灯泡、电源(两节干电池串联，电动势约3 V)、滑动变阻器、电压表、电流表、电键、若干导线．

第5题图

(1)将电路按照分压电路连接，在将最后一根导线连接上电源正极A点前，应对电路中做两个调整，分别是____________________________________；____________________________.
(2)正确实验后，小灯泡的电流电压关系最可能是下图中的(　　)

6．在描绘小电珠的伏安特性曲线的实验中，由于电表内阻的影响，会产生系统误差使得小电珠的电阻测量不准确，为了消除这种误差，某同学设计了如图所示的实物连线图，用来测量小电珠的电阻和两端所加电压U的关系，图中两个电压表完全相同且内阻很大，试回答下列问题．

第6题图

(1)根据实物连线图在虚线框内画出实验的电路图．

(2)请补全下列实验步骤
①按图中的实物连接图连好电路，在闭合开关S之前，滑动变阻器的滑动头应调到________．
②合上开关S
③移动滑动头，调节电阻箱的示数，使两个电压表________，则电阻箱的读数即为小电珠电阻，记下小电珠的电阻和电压．
④多次移动滑动头，并调节电阻箱，但仍保持两个电压表________，记下电阻箱示数和电压表的读数．
⑤在坐标纸上画出RU图线，并分析R随U变化的规律．
(3)实验中画出的RU图线如图，其中正确的是(　　)

7．甲同学设计了如图所示的电路测电源电动势E及电阻R1和R2的阻值．实验器材有：待测电源E(不计内阻)，待测电阻R1，待测电阻R2，电压表V(量程为1.5V，(内阻很大)，电阻箱R)(0－99.99 Ω)，单刀单掷开关S1，单刀双掷开关S2，导线若干．
①先测电阻R1的阻值．请将甲同学的操作补充完整：闭合S1，将S2切换到a，调节电阻箱，读出其示数r和对应的电压表示数U1，保持电阻箱示数不变，将S2切换到b ，读出电压表的示数U2.则电阻R1的表达式为R1＝____________.

第7题图
②甲同学已经测得电阻R1＝4.8Ω，继续测电源电动势E和电阻R2的阻值．该同学的做法是：闭合S1，将S2切换到a，多次调节电阻箱，读出多组电阻箱示数R和对应的电压表示数U，由测得的数据，绘出了如图所示的－图线，则电源电动势E＝____________，电阻R2＝____________.
③利用甲同学设计的电路和测得的电阻R1，乙同学测电源电动势E和电阻R2的阻值的做法是：闭合S1，将S2切换到b，多次调节电阻箱，读出多组电阻箱示数R和对应的电压表示数U，由测得的数据，绘出了相应的－图线，根据图线得到电源电动势E和电阻R2.这种做法与甲同学的做法比较，由于电压表测得的数据
范围____________(选填“较大”、“较小”或“相同”)，所以____________同学的做法更恰当些．
8．有一个小灯泡上标有“3.8V　0.5A”的字样，现要描绘这个灯泡的伏安特性图线．有下列器材供选用：
A．电压表(0～5V，内阻约为10 k Ω)
B．电流表(0～0.6A，内阻约为0.5 Ω)
C．电流表(0～3A，内阻约为0.1 Ω)
D．滑动变阻器(0～10 Ω，2A)
E．滑动变阻器(0～1k Ω，0.1 A)
F．学生电源(直流6V)，还有开关、导线若干
①实验中所用电流表应选用____________，滑动变阻器应选用____________．
②实验时要求尽量减少实验误差，测量电压从零开始多取几组数据，应选用图甲中图所示电路进行实验．
A
B
C
D

甲

乙
第8题图
③某同学根据实验得到的数据画出了该小灯泡的伏安特性曲线(如图乙所示)，若用电动势为3V、内阻为2.5Ω的电源给该小灯泡供电，则该小灯泡的实际功率是________W.
9．小灯泡灯丝的电阻会随温度的升高而变大．某同学为研究这一现象，用实验得到如下数据(I和U分别表示小灯泡上的电流和电压)

第9题图

I
(A)
0.12
0.22
0.29
0.34
0.38
0.42
0.45
0.47
0.49
0.50
U
(V)
0.20
0.40
0.60
0.80
1.00
1.20
1.40
1.60
1.80
2.00

(1)在图中左边框中画出实验电路图，可用的器材有： 电压表、电流表、滑动变阻器(变化范围0～10 Ω)、电源、小灯泡、电键、导线若干．
(2)在图中画出小灯泡的UI曲线．
(3)如果上题实验中测得电池的电动势是1.5 V，内阻是2.0 Ω.问： 将本题中的小灯泡接在该电池两端，小灯泡的实际功率是多少？(简要写出求解答过程；若需要作图，可以直接画在第(2)小题的方格图中)
10．有一个小灯泡上标有“4 V　2 W”的字样，现要描绘这个灯泡的伏安特性图线．有下列器材供选用：
A. 电压表(0～5 V，内阻约为10 kΩ)
B. 电压表(0～10 V，内阻约为20 kΩ)
C. 电流表(0～0.3 A，内阻约为1 Ω)
D. 电流表(0～0.6 A，内阻约为0.4 Ω)
E. 滑动变阻器(10 Ω，2 A)
F. 学生电源(直流6 V)，还有电键、导线若干
(1) 实验中所用电压表应选用____________，电流表应 选用____________(用字母表示)．
(2) 实验时要求尽量减小实验误差，测量电压从零开始多取几组数据，请将下图中实物连接成满足实验要求的测量电路．

第10题图
(3) 某同学根据实验得到的数据画出了该小灯泡的伏安特性曲线(如图所示)，若用电动势 为3 V、内阻为2.5 Ω的电源给该小灯泡供电，则该小灯泡的实际功率是________W.

课时作业(三十一)　实验、探究：描绘小灯泡的伏安特性曲线
　1.C　【解析】 小灯泡中的电流逐渐增大时其温度升高，导致电阻R增大，所以U－I图线的斜率增大，故C项正确．
　2.(1)连线如图　(2)很大　1.0×103(965～1 040)
　第2题图

　【解析】 (1)探究IU特性时需要多组数据，故滑动变阻器应采用分压接法．连线见答案．　(2)根据R＝，结合IU图可知U＜2.00 V时R很大；U＝2.80 V时R＝Ω＝1.0×103Ω.
　3.(1)R1　A2　(2)见解析图　(3)BD

第3题图

　【解析】 (1)为方便电路调节，滑动变阻器应选择R1　小电珠正常工作时I额＝0.3A＝300mA>100mA，故电流表应选A2.(2)因为要求小电珠上的电压从0增大，应选用分压电路；而小电珠正常工作时R灯＝＝Ω≈13ΩRV＝5kΩ，故电流表应选择外接法．(3)在IU图象中，图线斜率逐渐减小，小电珠的R逐渐增大；由P＝知在PU2图象中，图线的斜率应逐渐减小，故B正确；由P＝I2R在PI2图象中图线斜率R应逐渐增大，故D正确．
　4.(1)A D　(2)E　(3)见解析　【解析】 (1)因灯泡的额定电压为4V，为保证安全选用的电压表量程应稍大于4V，但不能大太多，量程太大则示数不准确；故只能选用0～5V的电压表，故选A；
　由P＝UI得，灯泡的额定电流I＝＝0.5A；故电流表应选择0～0.6A的量程，故选D；
　(2)由题意要求可知，电压从零开始变化，并要多测几组数据，故只能采用滑动变阻器分压接法，而分压接法中应选总阻值小的滑动变阻器，故选E；
　(3)

第4题图

灯泡内阻R＝＝8Ω；＝＝1250，＝＝20
　故说明电压表内阻远大于灯泡内阻，应采用电流表外接法；而由以上分析知，滑动变阻器应选择分压接法；故电路图和实物连接图如图所示．
　5.(1)电键断开　滑片移动到最左端　(2)C　【解析】 (1)电路图连接时应该把电键断开，滑动变阻器的滑片移动到电阻最大端．(2)因为刚开始时电路刚刚接通，小灯泡的电阻比较小(由于温度也会影响电阻的大小)，

第6题图
随着时间的延长，小灯泡的电阻会逐渐变大并趋于稳定．
　6.(1)电路图见解析　(2)①最右端　③示数相同　④示数相同　(3)B
　【解析】 (1)电路图如图所示．
(2)在合上S之前，应使V示数为零，结合电路图可知，滑动头应移到滑动变阻器的最右端；在实验中只有当V1、V2示数相同时，电阻箱的读数才等于小电珠的电阻．(3)由欧姆定律：I＝，得R＝U　当U增大时，I也增大，将减小，在RU图像中表现为斜率减小，并且当U＝0时，R≠0，故选项B正确．
　7.①r　②1.43V　R2＝1.2Ω　③较小　甲【解析】 ①开关切到a时，通过R1的电流为，开关切到b时R1两端的电压为u2－u1，所以R1＝＝
　②当S2切到a时，干路中电流I＝，故电源电动势E＝(R1＋R＋R2)然后由－的斜率和截距可得E＝1.43V，R2＝1.2Ω.
　(3)当S2切到b时，无论怎么调节电阻箱R，由于R1始终有一部分电压，使得电压表测得数据范围较小．
　故－图线与纵截距误差较大，所以甲同学做法较好．
　8.①B D　②A　③0.8　【解析】 ①根据小灯泡的参数应选用稍比最大电流大的电流表，故选B；由R＝＝＝7.6Ω，要测量伏安曲线则应选用阻值相近的滑动变阻器，选D.②要使电压从零开始，则应选用A、B两组，B组电压表测量灯泡和电流表的电压，要使误差减小，应选用A电路；③因为伏安曲线成抛物线分布，解得抛物线为U＝12.5I2，则12.5I2＋2.5I＝3，解得I＝0.4A，故实际功率为0.8W.
　9.(1)见图(a)　(2)如图(b)　(3)0.28W

第9题图(a)

第9题图(b)

【解析】 要做出小灯泡的UI曲线，电压必须从零开始连续调节，所以滑动变阻器需用分压式接法，小灯泡电阻较小所以电流表采用外接法，见图(a)．做小灯泡的UI曲线时要先描点，用平滑的曲线将尽量多的点连在曲线上，连不上的尽量分布在曲线两侧，如图(b)．

第9题图(c)

　第(3)问括号内的文字就是解题的提示，认真阅读后就会找到解题思路．作出U＝E－Ir的图线如图(b)，图(c)为小灯泡和电源串联电路，当通过电源的电流为0.35A时，流过小灯泡的电流也为0.35A，从图线可以看出此时小灯泡的工作电压为0.80V，因此小灯泡的实际功率为P＝UI＝0.28W.
　10.(1)AD　(2)如图所示　(3)0.80　

第10题图
【解析】 (1)小灯泡的额定电压U＝40，I＝＝0.5A，故应先用电压表A，电流表D；
　(2)测定小灯泡的伏安特性时，应将灯与电流表串接在电路中，把电压表并在灯泡的两端；
　(3)由图象可知小灯泡的U－I曲线，已知电源电压为3V，内阻为
2．5Ω，则R＝＝5Ω，此时I＝＝＝0.4A，P＝I2R＝0.42×5W＝0.8W.
