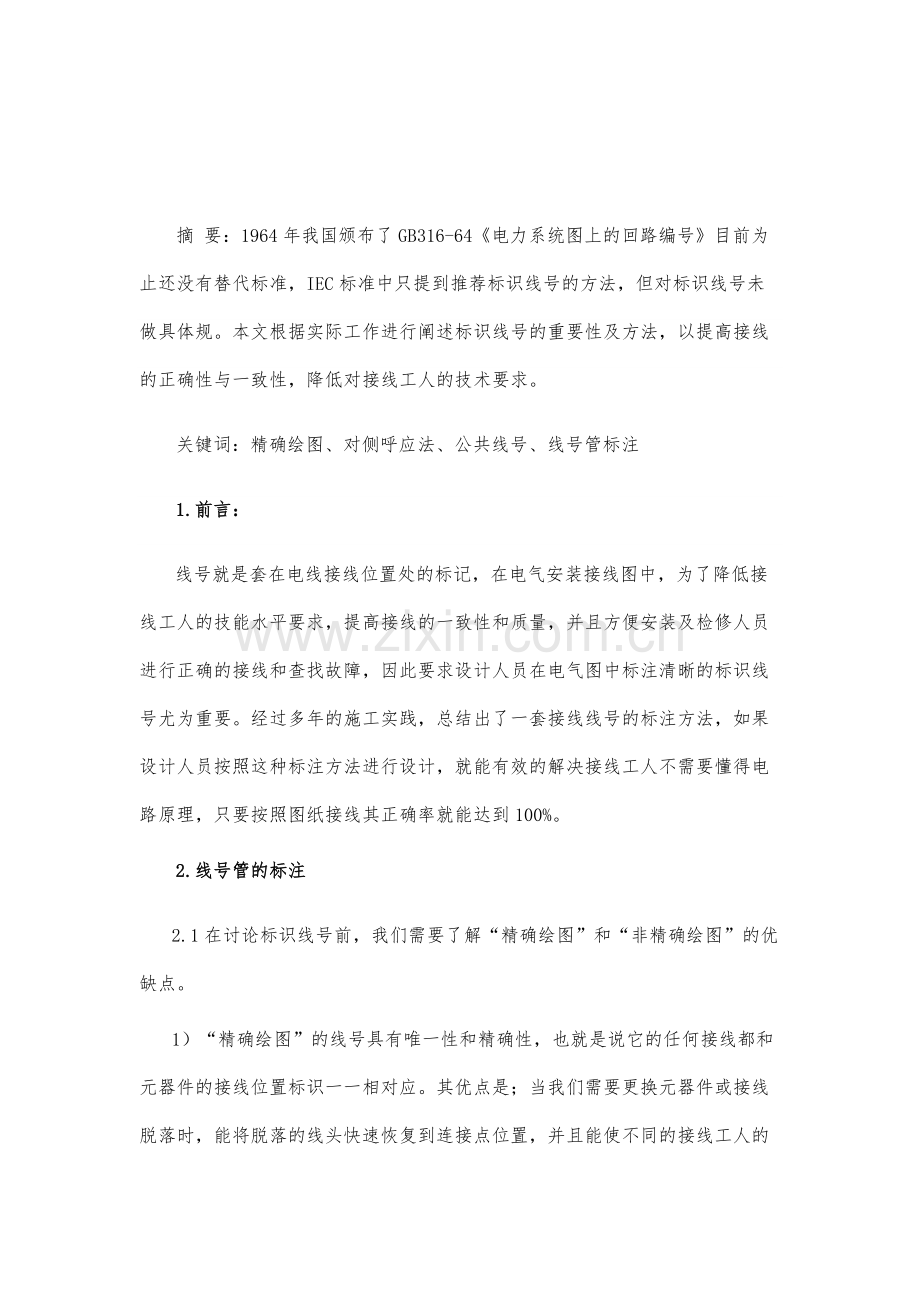

浅析电气接线管的标注 摘 要：1964年我国颁布了GB316-64电力系统图上的回路编号目前为止还没有替代标准，IEC标准中只提到推荐标识线号的方法，但对标识线号未做具体规。本文根据实际工作进行阐述标识线号的重要性及方法，以提高接线的正确性与一致性，降低对接线工人的技术要求。关键词：精确绘图、对侧呼应法、公共线号、线号管标注1.前言：线号就是套在电线接线位置处的标记，在电气安装接线图中，为了降低接线工人的技能水平要求，提高接线的一致性和质量，并且方便安装及检修人员进行正确的接线和查找故障，因此要求设计人员在电气图中标注清晰的标识线号尤为重要。经过多年的施工实践，总结出了一套接线线号的标注方法，如果设计人员按照这种标注方法进行设计，就能有效的解决接线工人不需要懂得电路原理，只要按照图纸接线其正确率就能达到100%。2.线号管的标注2.1在讨论标识线号前，我们需要了解“精确绘图”和“非精确绘图”的优缺点。1）“精确绘图”的线号具有唯一性和精确性，也就是说它的任何接线都和元器件的接线位置标识一一相对应。其优点是；当我们需要更换元器件或接线脱落时，能将脱落的线头快速恢复到连接点位置，并且能使不同的接线工人的接线达到一致性。缺点是；它只适用于厂家本屏元器件的接线连接，当使用电缆连接时，由于不同的回路有相同的文字符号，因此其标注会产生混淆。2）“非精确绘图”的图纸中没有元器件的连接点，只有相同连接点的相同线号即“公共线号”。其优点是；简单的线号规则能使接线工人快速的制作线号，适用于懂得电气原理的接线工人进行接线。缺点是；接线工人在接线时，会根据自己的理解进行接线，从而出现不同的接线工人接线的不统一性，增加了维修、维护人员的查找故障难度。2.2线号的标注方法1）精确法；即使用连接点的元器件文字符号作为前缀加冒号，后面标注元器件的位置标号。例如：QAC：A1表示交流接触器“QAC”的线圈“A1”的位置。2）对侧呼应法；元器件本端位置线号标注连接线对侧的精确位置号。3）公共线号；即在电气原理图中接在同一节点上的连接线标注相同的线号。2.3电缆、线连接线号管的标注电缆、线号管标注时应遵循的原则；线缆号/公共线号/本端标记/远端标记1）当在本盘（屏）内各元器件连接时，宜采用单标注编号，即对侧呼应法。如图所示；2）当在本盘（屏）经过不同端子排过渡连接时，宜采用双标注编号，即精确法/对侧呼应法。如图所示；3）当不同盘（屏）需经过电缆线进行连接时，宜采用三标注编号。即公共线号/精确法/对侧呼应法。4）当不同盘（屏）需经过多条电缆线进行连接时，宜采用四标注编号。即标注线缆号/公共编号/精确法/对侧呼应法。3.结论；施工人员根据以上的方法进行线号标注，会使接线更加清晰完整，还可以降低对接线工人的技能水平要求，提高接线的一致性和质量，便于安装和检修人员接线和故障排查，提高施工质量。3 -全文完-
